动态路由——RIP

一、实验要求

1.R1--R3地址为192.168.1.0/24；请合理分配

2.R3的环回为3.3.3.0/24，该网段不能在rip中宣告

3.整个网络使用RIPV2，全网可达，路由表汇总，防止环路，保障更新安全，加快收敛速度。



1.基于192.168.1.0/24进行子网划分

R1环回：192.168.1.64/26  192.168.1.64/27  192.168.1.96/27

R2环回： 192.168.1.128/26 192.168.1.128/27 192.168.1.160/27

骨干：R1-R2:192.168.1.0/30

          R2-R3：192.168.1.4/30

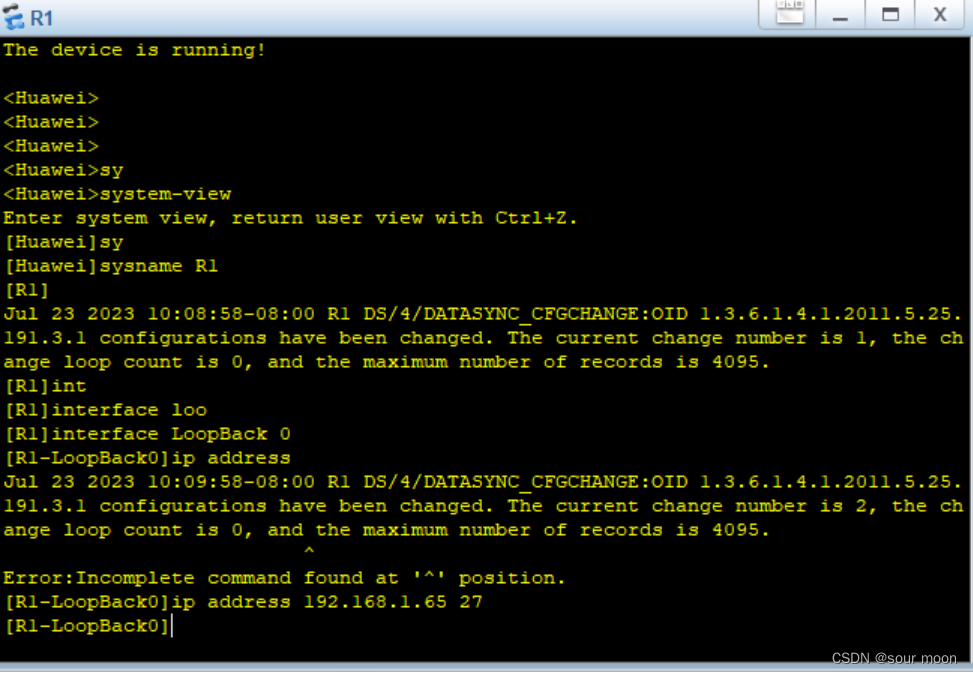

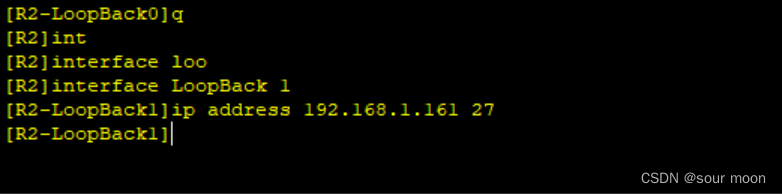

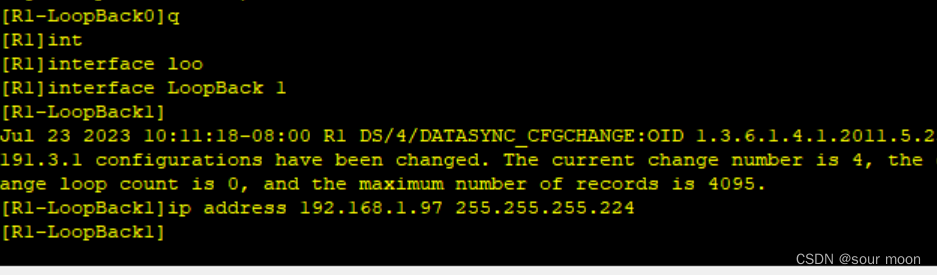

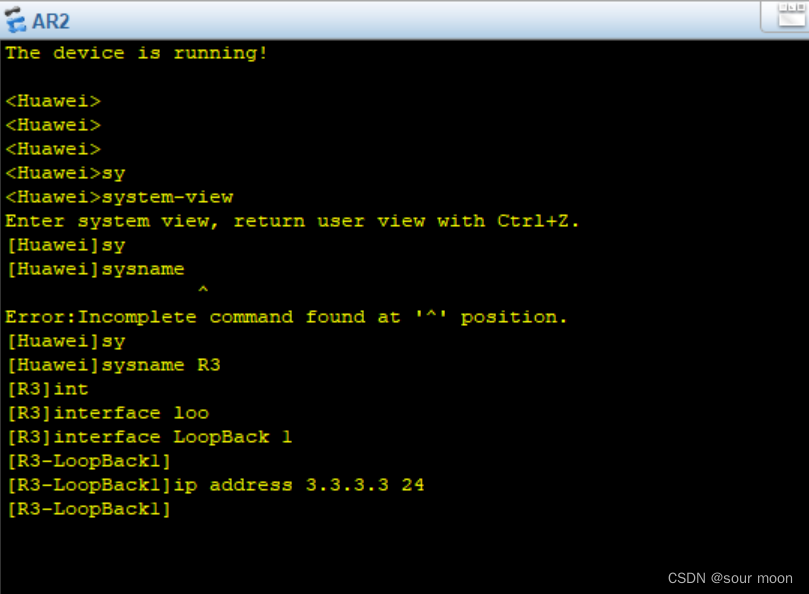

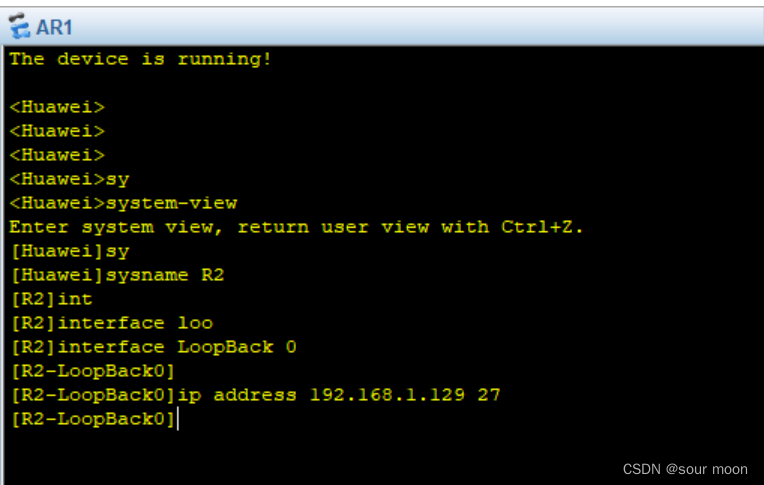

2.实现环回

  R1



R2





R3

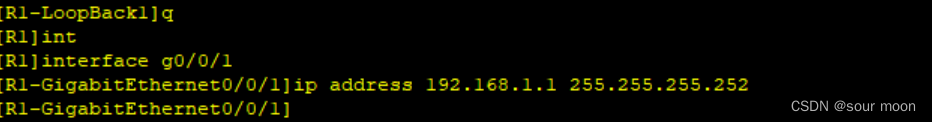

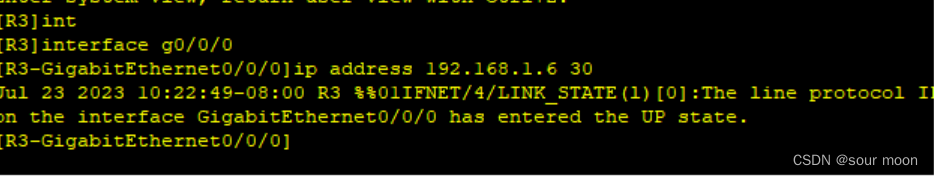

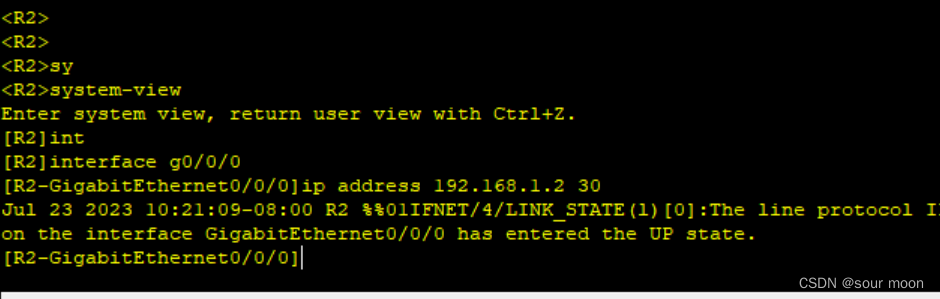

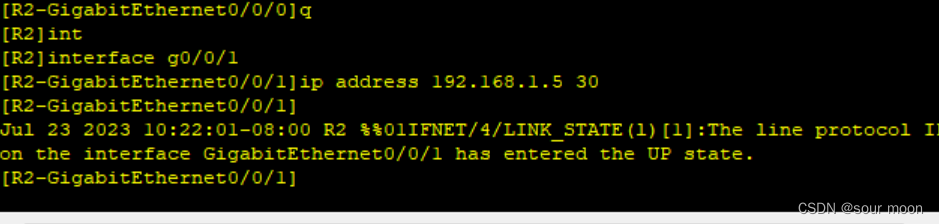

 3.配置IP地址

R1



R2





R3

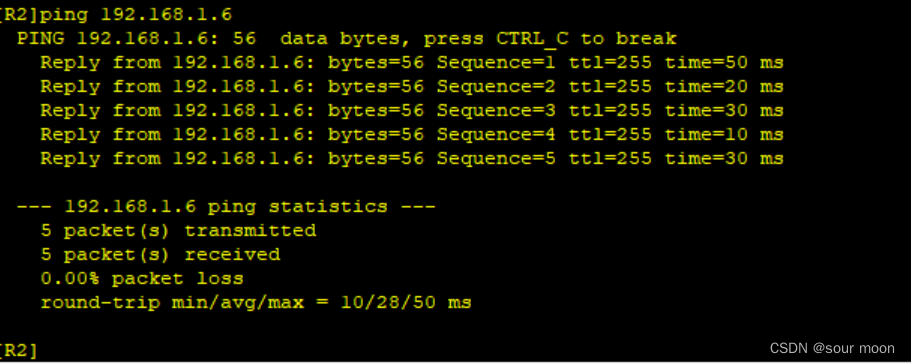

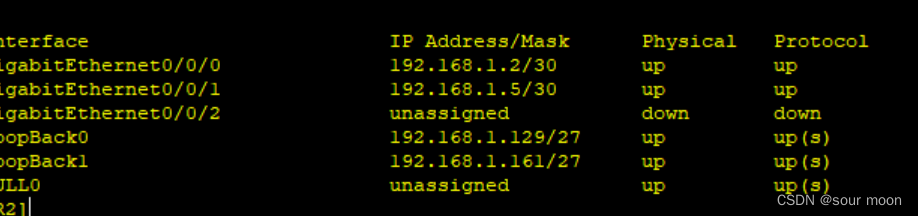

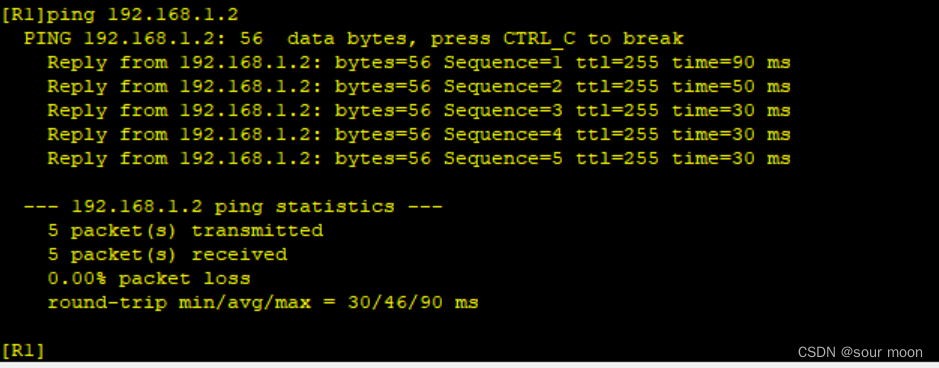

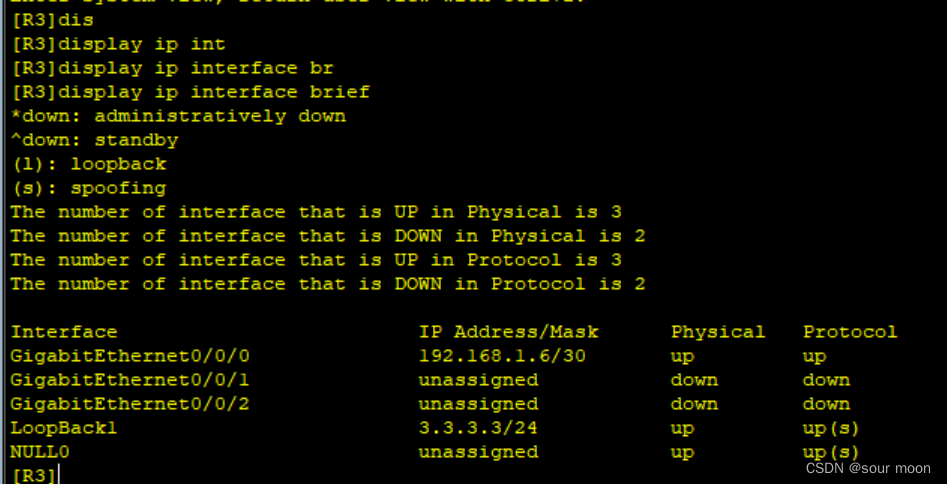

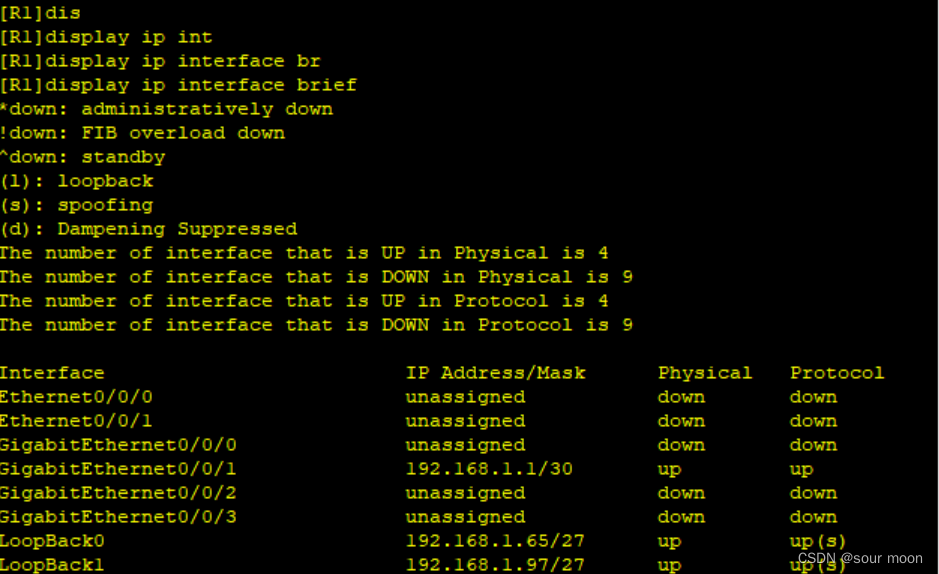

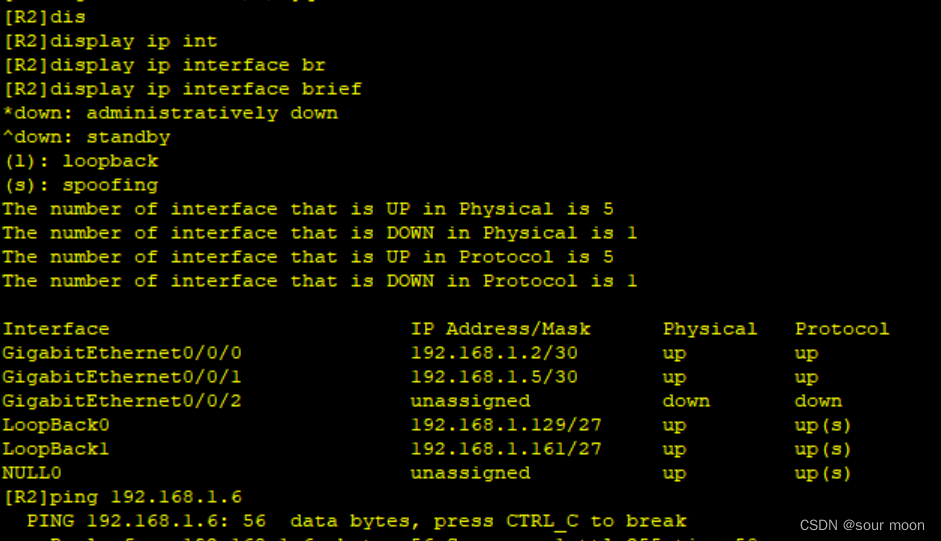

检查一下

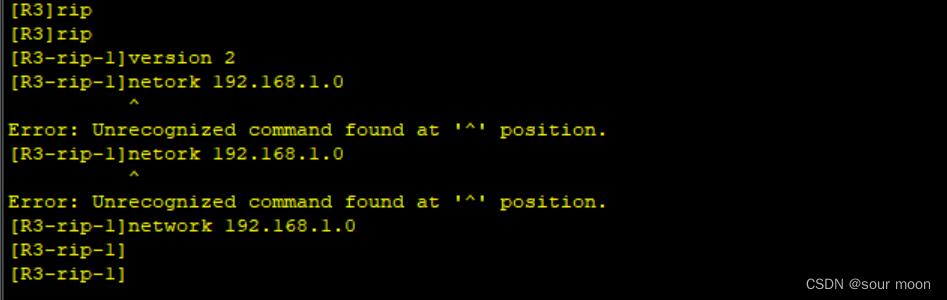

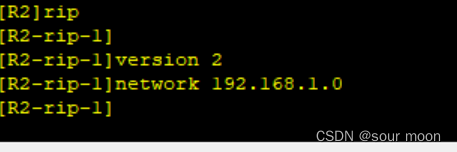

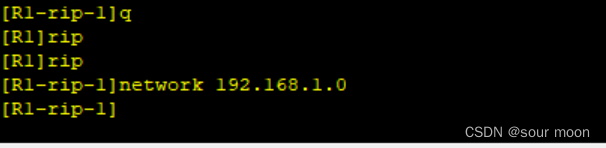

 4.运行ripv2

R1



R2



R3

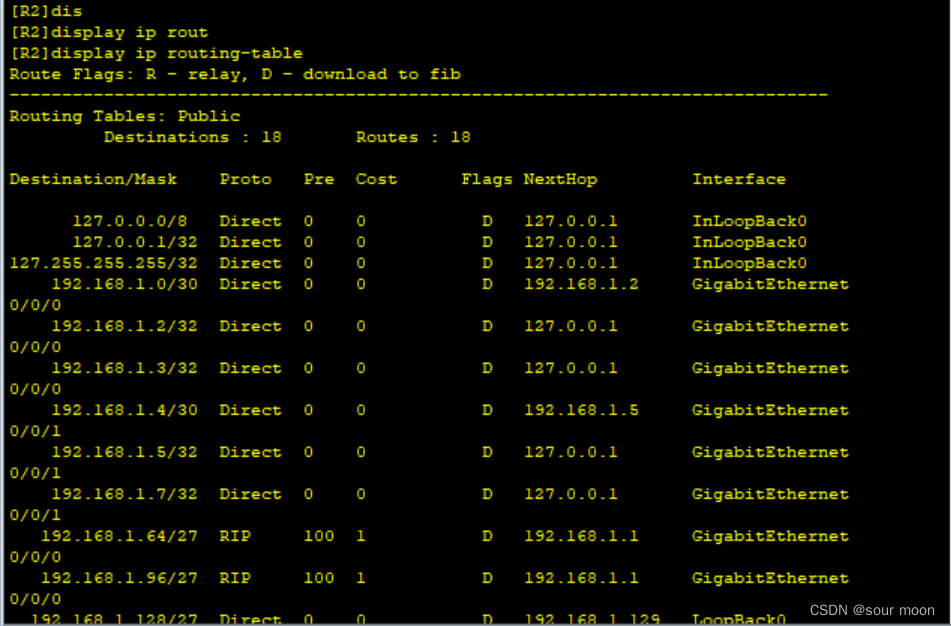

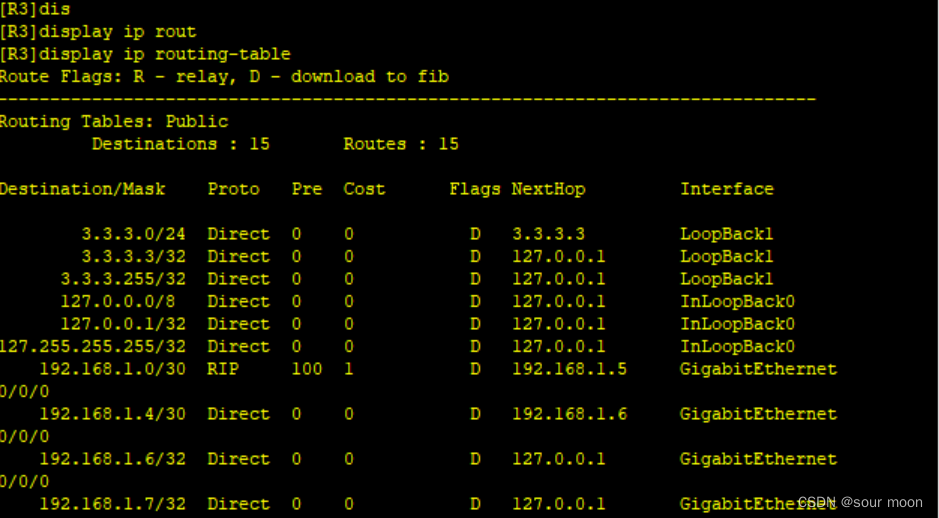

 5.查看路由器

R1

 R2

R3



6.实现第三个实验目的

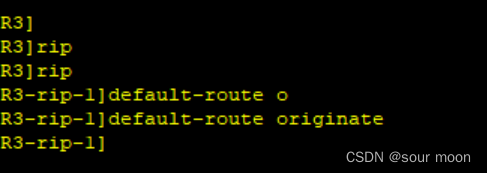

（1）.缺省

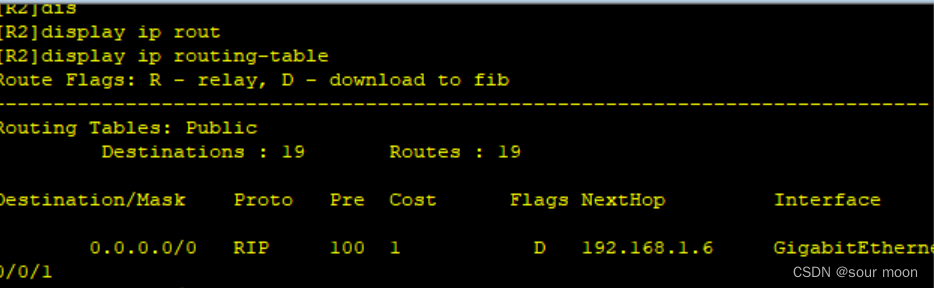

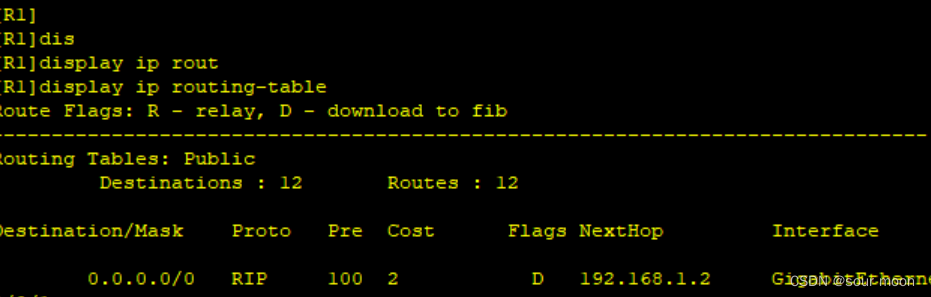

由rip形成的缺省（R1和R2）

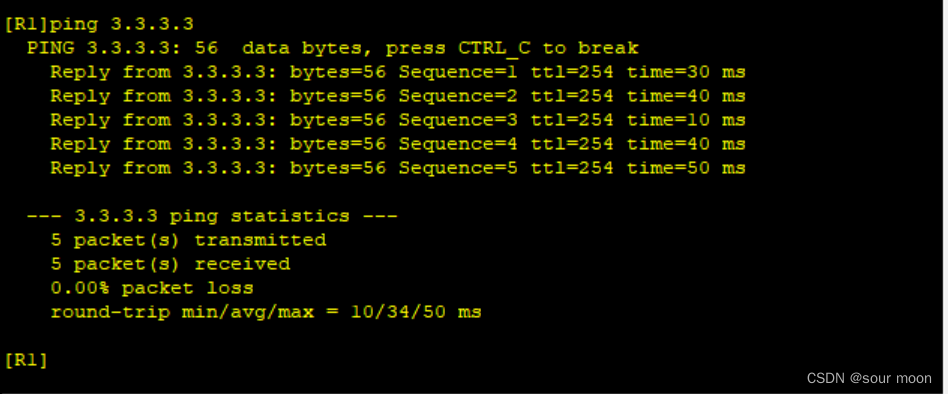

 （2）.完成全网可达

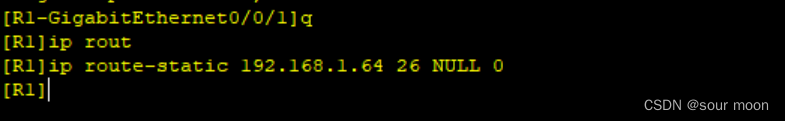

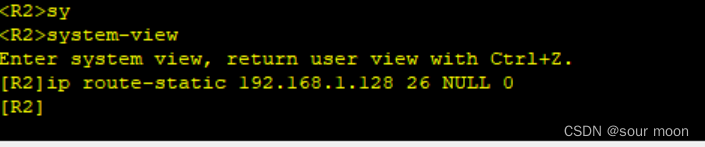

（3）减少路由数目（使用手工汇总）

R1

R2

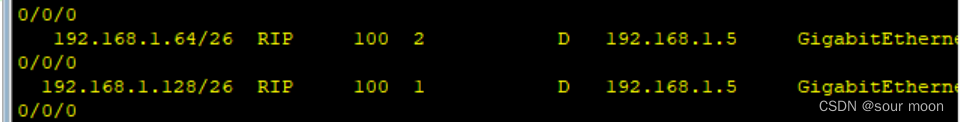

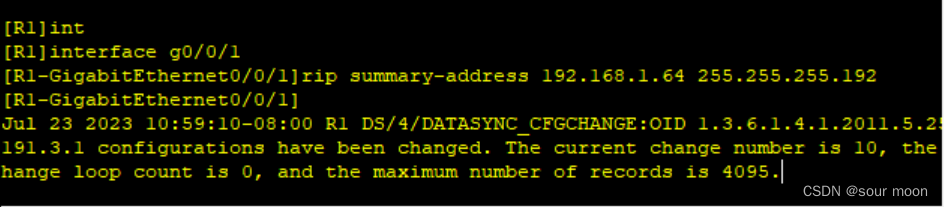

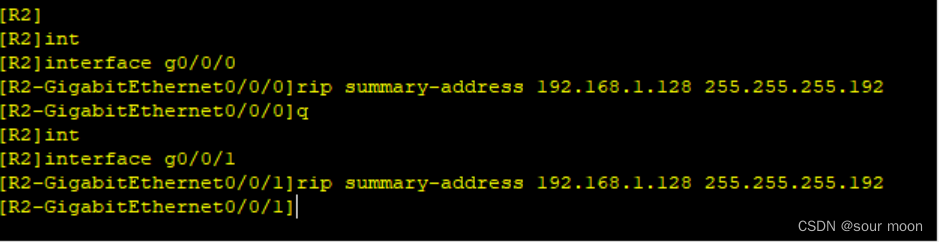

（4） 路由表汇总

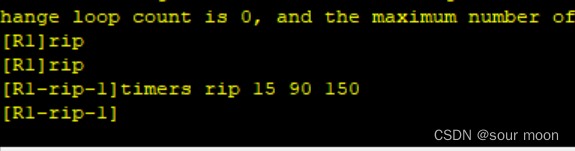

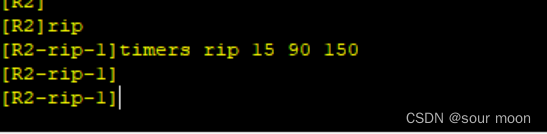

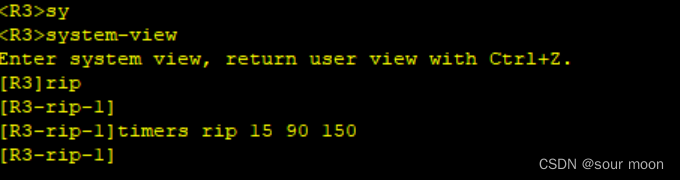

（5） 加快收敛速度

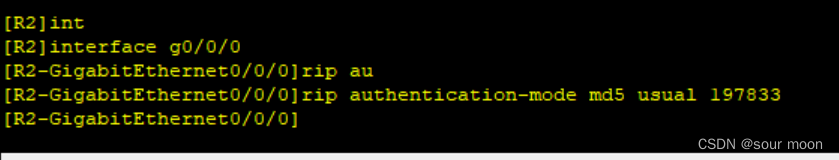

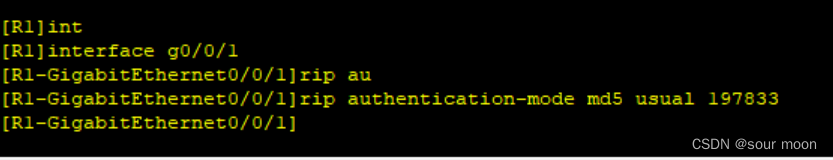

（6）保证更新安全
