IS-IS（Intermediate System to Intermediate System）是一种链路状态路由协议，主要用于大型IP网络中的路由选择。它最初为ISO的CLNP（Connectionless Network Protocol）设计，但后来被扩展以支持IPv4和IPv6。

一、基本原理

  • 层次结构:

Level 1 Router (L1 Router):

L1路由器位于区域内，只负责在其所在区域内的路由。它们与同一区域的其他路由器交换链路状态信息，并基于该信息计算到区域内其他节点的最优路径。L1路由器无法直接与其他区域的路由器进行路由选择。
Level 2 Router (L2 Router):

L2路由器位于网络核心，负责不同区域之间的路由。它们与其他L2路由器以及位于其它区域的L1路由器交换信息。L2路由器可以在多个区域之间传递流量，起到汇聚不同区域流量的作用。
Level 1-2 Router (L1-2 Router):

L1-2路由器是同时具备L1和L2功能的路由器，既可以在当前区域内进行路由，也可以与其他区域的路由器进行路由选择。这种路由器通常位于区域边界，能够提供区域间的连接。

总结：
Level 1 Router：处理同一区域内的路由。
Level 2 Router：处理不同区域之间的路由。
Level 1-2 Router：同时处理区域内和区域间的路由。

  • 邻接发现：

Hello协议：IS-IS使用Hello消息来发现和维护与邻居路由器的邻接关系。路由器会周期性地发送Hello消息，以确认邻居的可达性。

  • 最短路径计算：

SPF算法：IS-IS使用Dijkstra算法（或称为SPF算法）来计算从源路由器到网络中其他所有路由器的最短路径。当LSDB更新时，路由器会重新运行SPF算法以更新其路由表。

  • 多协议支持:

广泛的应用：IS-IS最初用于CLNP（Connectionless Network Protocol），但现在也广泛支持IP和IPv6，这使得它在多种网络环境中得到应用。

  • 收敛性:

快速收敛：由于IS-IS使用链路状态更新的方式，它通常可以快速响应网络拓扑的变化，保持高效的路由处理。

二、案列图

在这里插入图片描述

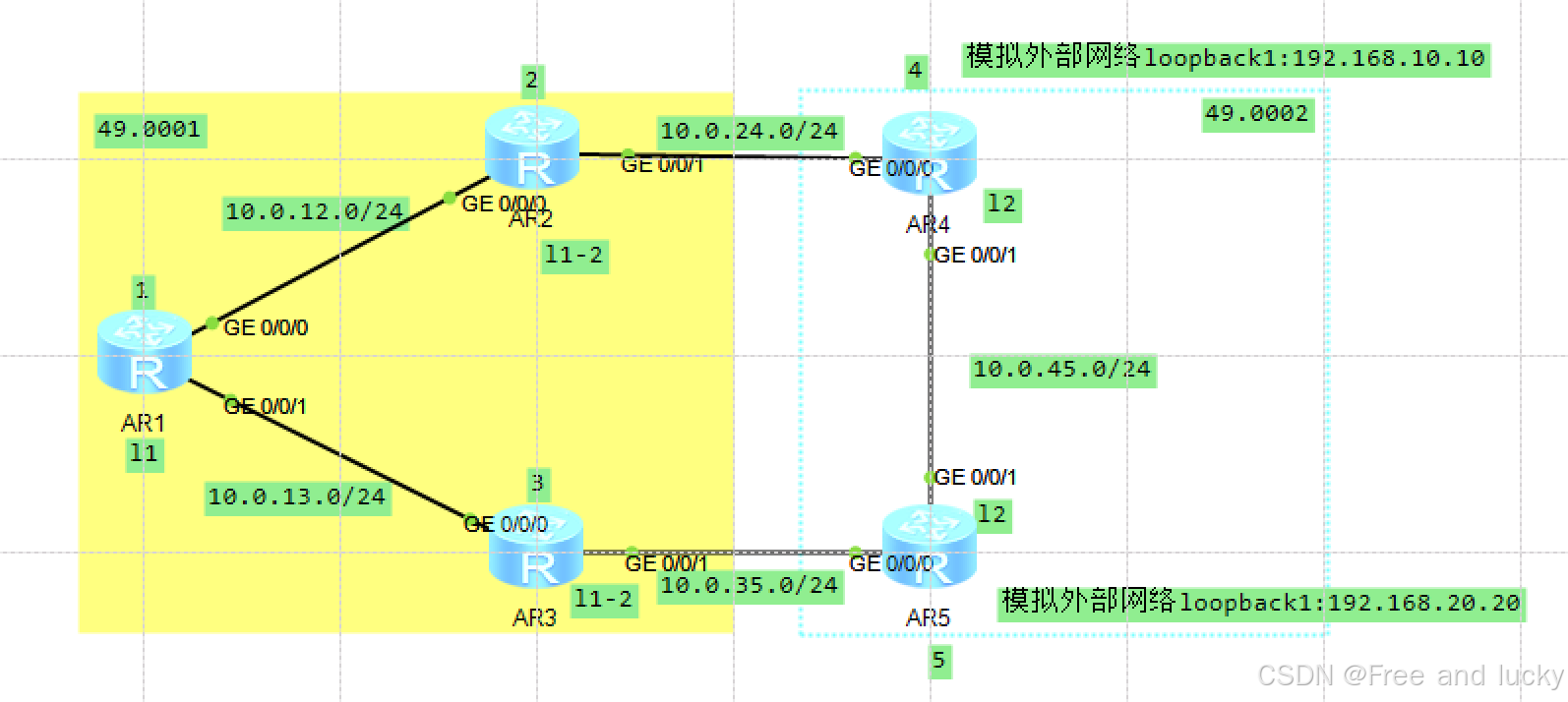

在上面实验中AR1为Level 1 Router，AR2、AR3为Level 1-2 Router，AR4、AR5为Level 2 Router。其中loopback1模拟要引入Level 1区域的路由。

基础配置

配置每个路由器的接口IP实现对端IP互通，与loopback 0 就是设备号。

以AR1为列

#
 sysname R1
#
interface GigabitEthernet0/0/0
 ip address 10.0.12.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.0.13.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255

配置isis

<AR1>
#
isis 1
 is-level level-1   ##指定该IS-IS路由器的等级为Level 1
 network-entity 49.0001.0000.0000.1111.00  ##设置了网络实体标识符
 is-name R1    ##指定了路由器的名称为R1。
 #
interface GigabitEthernet0/0/0
 isis enable 1       ##在接口下使能isis 1
#
interface GigabitEthernet0/0/1
 isis enable 1
#
interface LoopBack0
 isis enable 1
#

<AR2>
isis 1
 network-entity 49.0001.0000.0000.2222.00
 is-name R2
#
interface GigabitEthernet0/0/0
 isis enable 1
#
interface GigabitEthernet0/0/1
 isis enable 1
#
interface LoopBack0
 isis enable 1
#

<AR3>
isis 1
 network-entity 49.0001.0000.0000.3333.00
 is-name R3
#
interface GigabitEthernet0/0/0
 isis enable 1
#
interface GigabitEthernet0/0/1
 isis enable 1
#
interface LoopBack0
 isis enable 1
#

<AR4>
#
isis 1
 is-level level-2
 network-entity 49.0002.0000.0000.4444.00
 is-name R4
 import-route direct    ##把自己的直连路由引入
#
interface GigabitEthernet0/0/0
 isis enable 1
#
interface GigabitEthernet0/0/1
 isis enable 1
#
interface LoopBack0
 isis enable 1
#
interface LoopBack1
 ip address 192.168.10.10 255.255.255.0
#

<AR5>
#
isis 1
 is-level level-2
 network-entity 49.0002.0000.0000.5555.00
 is-name R5
 import-route direct
#
interface GigabitEthernet0/0/0
 isis enable 1
#
interface GigabitEthernet0/0/1
 isis enable 1
#
interface LoopBack0
 isis enable 1
#
interface LoopBack1
 ip address 192.168.20.20 255.255.255.0
#

查看isis邻居是否建立成功

<R2>display isis peer

                          Peer information for ISIS(1)

  System Id     Interface          Circuit Id       State HoldTime Type     PRI
-------------------------------------------------------------------------------
R1              GE0/0/0            R2.01             Up   27s      L1       64
R4              GE0/0/1            R2.02             Up   29s      L2       64

Total Peer(s): 2

R2与R1和R4的IS-IS邻接配置正常，能够支持路由信息的交换。

查看isis状态链路数据库

<R2>display isis lsdb

                        Database information for ISIS(1)
                        --------------------------------

                          Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
R1.00-00              0x00000008   0xbf2e        432           136     0/0/0
R2.00-00*             0x00000012   0x5a4f        1132          151     1/0/0
R2.01-00*             0x00000005   0x37ea        1132          74      0/0/0

Total LSP(s): 3
    *(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
           ATT-Attached, P-Partition, OL-Overload


                          Level-2 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
R2.00-00*             0x0000000c   0xf542        1132          130     0/0/0
R2.02-00*             0x00000005   0x3445        1132          55      0/0/0
R3.00-00              0x0000000b   0x53c1        1078          154     0/0/0
R3.02-00              0x00000005   0xef23        1078          55      0/0/0
R4.00-00              0x0000000c   0x7594        380           117     0/0/0
R4.00-01              0x00000004   0xf7b3        380           41      0/0/0
R4.02-00              0x00000004   0x3cc         380           55      0/0/0
R5.00-00              0x0000000a   0xc5e0        1165          117     0/0/0
R5.00-01              0x00000005   0x3846        1165          41      0/0/0

Total LSP(s): 9
    *(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
           ATT-Attached, P-Partition, OL-Overload

查看isis路由表

<R2>display isis route

                         Route information for ISIS(1)
                         -----------------------------

                        ISIS(1) Level-1 Forwarding Table
                        --------------------------------

IPV4 Destination     IntCost    ExtCost ExitInterface   NextHop         Flags
-------------------------------------------------------------------------------
10.0.24.0/24         40         NULL    GE0/0/1         Direct          D/-/L/-
10.0.13.0/24         20         NULL    GE0/0/0         10.0.12.1       A/-/L/-
2.2.2.2/32           0          NULL    Loop0           Direct          D/-/L/-
10.0.12.0/24         10         NULL    GE0/0/0         Direct          D/-/L/-
1.1.1.1/32           10         NULL    GE0/0/0         10.0.12.1       A/-/L/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                               U-Up/Down Bit Set


                        ISIS(1) Level-2 Forwarding Table
                        --------------------------------

IPV4 Destination     IntCost    ExtCost ExitInterface   NextHop         Flags
-------------------------------------------------------------------------------
10.0.24.0/24         40         NULL    GE0/0/1         Direct          D/-/L/-
3.3.3.3/32           60         NULL    GE0/0/1         10.0.24.4       A/-/-/-
192.168.20.0/24      50         0       GE0/0/1         10.0.24.4       A/-/L/-
10.0.13.0/24         70         NULL
192.168.10.0/24      40         0       GE0/0/1         10.0.24.4       A/-/L/-
2.2.2.2/32           0          NULL    Loop0           Direct          D/-/L/-
10.0.12.0/24         10         NULL    GE0/0/0         Direct          D/-/L/-
5.5.5.5/32           50         NULL    GE0/0/1         10.0.24.4       A/-/-/-
10.0.45.0/24         50         NULL    GE0/0/1         10.0.24.4       A/-/-/-
1.1.1.1/32           70         NULL
10.0.35.0/24         60         NULL    GE0/0/1         10.0.24.4       A/-/-/-
4.4.4.4/32           40         NULL    GE0/0/1         10.0.24.4       A/-/-/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                               U-Up/Down Bit Set

路由渗透

AR2

#
acl number 2000
 rule 5 permit source 192.168.0.0 0.0.255.255
#
route-policy 3 permit node 10
 if-match acl 2000
#
route-policy 3 deny node 20
#
#
isis 1
 network-entity 49.0001.0000.0000.2222.00
 import-route isis level-2 into level-1 filter-policy route-policy 3

AR2

#
acl number 2000
 rule 5 permit source 192.168.0.0 0.0.255.255
#
route-policy 3 permit node 10
 if-match acl 2000
#
route-policy 3 deny node 20
#
#
isis 1
 network-entity 49.0001.0000.0000.3333.00
 import-route isis level-2 into level-1 filter-policy route-policy 3

通过访问控制列表（ACL）允许特定的流量。
设定路由策略来控制从IS-IS Level 2到Level 1的路由导入，确保只允许符合特定条件的流量。
通过更复杂的策略管理流量，保证网络安全与性能。

最后查看AR1的路由表看是否学到了192.168.0.0网段的IP

<R1>display isis route

                         Route information for ISIS(1)
                         -----------------------------

                        ISIS(1) Level-1 Forwarding Table
                        --------------------------------

IPV4 Destination     IntCost    ExtCost ExitInterface   NextHop         Flags
-------------------------------------------------------------------------------
0.0.0.0/0            10         NULL    GE0/0/0         10.0.12.2       A/-/-/-
10.0.24.0/24         50         NULL    GE0/0/0         10.0.12.2       A/-/-/-
192.168.20.0/24      10         50      GE0/0/0         10.0.12.2       A/-/-/U
10.0.13.0/24         10         NULL    GE0/0/1         Direct          D/-/L/-
192.168.10.0/24      10         40      GE0/0/0         10.0.12.2       A/-/-/U
2.2.2.2/32           10         NULL    GE0/0/0         10.0.12.2       A/-/-/-
10.0.12.0/24         10         NULL    GE0/0/0         Direct          D/-/L/-
1.1.1.1/32           0          NULL    Loop0           Direct          D/-/L/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                               U-Up/Down Bit Set

发现192.168.0.0地址通过AR2上学到的。

认证方式

接口认证
作用: 对Level-1和Level-2的Hello报文进行认证。
配置示例：

interface <接口号>
isis authentication-mode md5 Huawei@123 send-only

区域认证
作用: 对Level-1的SNP（Sequence Number PDU）和LSP（Link State PDU）报文进行认证。
配置示例：

isis 1
is-level level-1
area-authentication-mode simple Huawei

路由域认证
作用: 对Level-2的SNP和LSP报文进行认证。
配置示例：

isis 1
is-level level-2
domain-authentication-mode simple Huawei

扩展配置示例
为了平滑过渡认证密钥并确保不影响路由和邻居关系。

  • 添加 send-only 参数

在配置中添加 send-only 参数后，与使用其他认证密码的设备交互时，认证设备只会发送认证信息，而不会对收到的认证信息进行审核。这意味着在更改密钥为 Huawei@123 的过程中，设备可以继续与其他使用不同密码的设备交互。

示例配置（增加 send-only 参数）:

interface <接口号>
isis authentication-mode md5 Huawei@123 send-only  // 针对接口认证进行配置

isis 进程号
area-authentication-mode md5 Huawei@123 all-send-only  // 针对区域认证进行配置
  • 修改密码

在所有相关设备上，将认证密码更改为 Huawei@123。在此步骤中，由于仍使用 send-only 参数，邻居关系不会受到影响。

  • 去掉 send-only 参数

在所有设备上修改认证配置，去掉 send-only 参数。这一步骤将激活对发送认证信息的审核。此外，此时所有设备的密码均为相同，这确保了邻居之间的认证可以顺利进行。

示例配置（去掉 send-only 参数）:

interface <接口号>
isis authentication-mode md5 Huawei@123  // 针对接口认证进行配置，无send-only参数

isis 进程号
area-authentication-mode md5 Huawei@123  // 针对区域认证进行配置，无send-only参数

总结

IS-IS作为一种高效的链路状态路由协议，通过可靠的邻接建立、灵活的信息传播机制，实现了快速的网络路由优化。然而，面对渗透和攻击风险，合理的认证机制至关重要。实施MD5认证、配置send-only参数等策略，能够显著增强网络的安全性，防止潜在的安全威胁，从而更好地保护网络的完整性、可用性和保密性。
