STM32入门项目——（3-1）LED闪烁代码超详解 !!

1.LED

目录

1.LED

2.LED闪烁代码

---

1.认识LED

如图所示，这就是我们本次实验用到的LED发光二极管。

我们可以看到，有一端引脚长，一端引脚短。其中长的那端是正极，短的就是负极。正极接电源，负极接地，小灯才能亮。

2.拓展

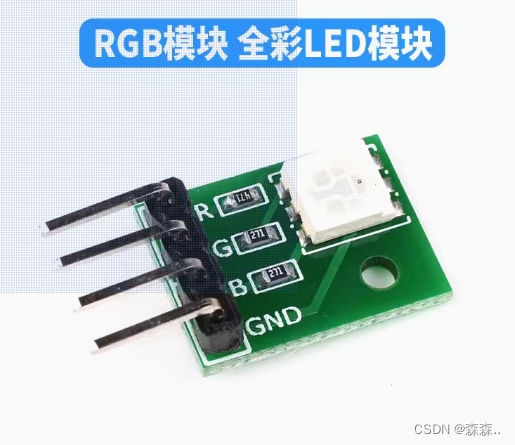

RGB模块，如果你需要发出不同颜色的光，那么一个RGB模块就够了。

它的使用也很简单，看下面的引脚图，其中R、G、B分别代表红色、绿色、蓝色，其中GND接地，你想发出什么颜色的光就把它的接口接到电源，那么就能够得到我们想要发出的光了。

3.如何接线

接线有很多种不同的方法。

这也取决于你的LED二极管在面包板上的连接方式。

我们本次实验主要是想要通过stm32的GPIO口输出高低电平来控制LED的亮灭。

（1）如果LED的正极接在stm32的GPIO口，那么它的负极肯定接面包板的GND了，所以这时LED的负极是低电平。那么需要LED亮起来，就需要通过电流，那么LED的正极肯定要给高电平，否则两边都是低电平，电流是肯定没法通过的。也就是GPIO口要给高电平。

（2&#x
