因为LED与LCD有比较多的共用引脚，所以在操作LED时，会对LCD的显示造成影响，方案之一是对LED操作时，对8个LED整体操作，而不对单个LED操作，这样会比较繁琐，还有一种方案是修改官方提供的驱动，造成干扰的原因是由于对应引脚输出寄存器（ODR）的值在LCD的相关操作中会被修改，如果此时锁存器被拉高，那么对应的LED可能会改变输出状态，造成显示错误，如：LCD的操作使得LED3的电平变为了高，而此时LED3的显示状态是亮（低电平），但你只操作LED1，此时锁存器拉高，则造成了LED3的显示错误，针对这个问题，我们可以修改LCD相关函数，在LCD操作ODR寄存器之前，先将ODR的值保存下来，在函数最后再复原ODR的值

我们先来找到这几个相关函数

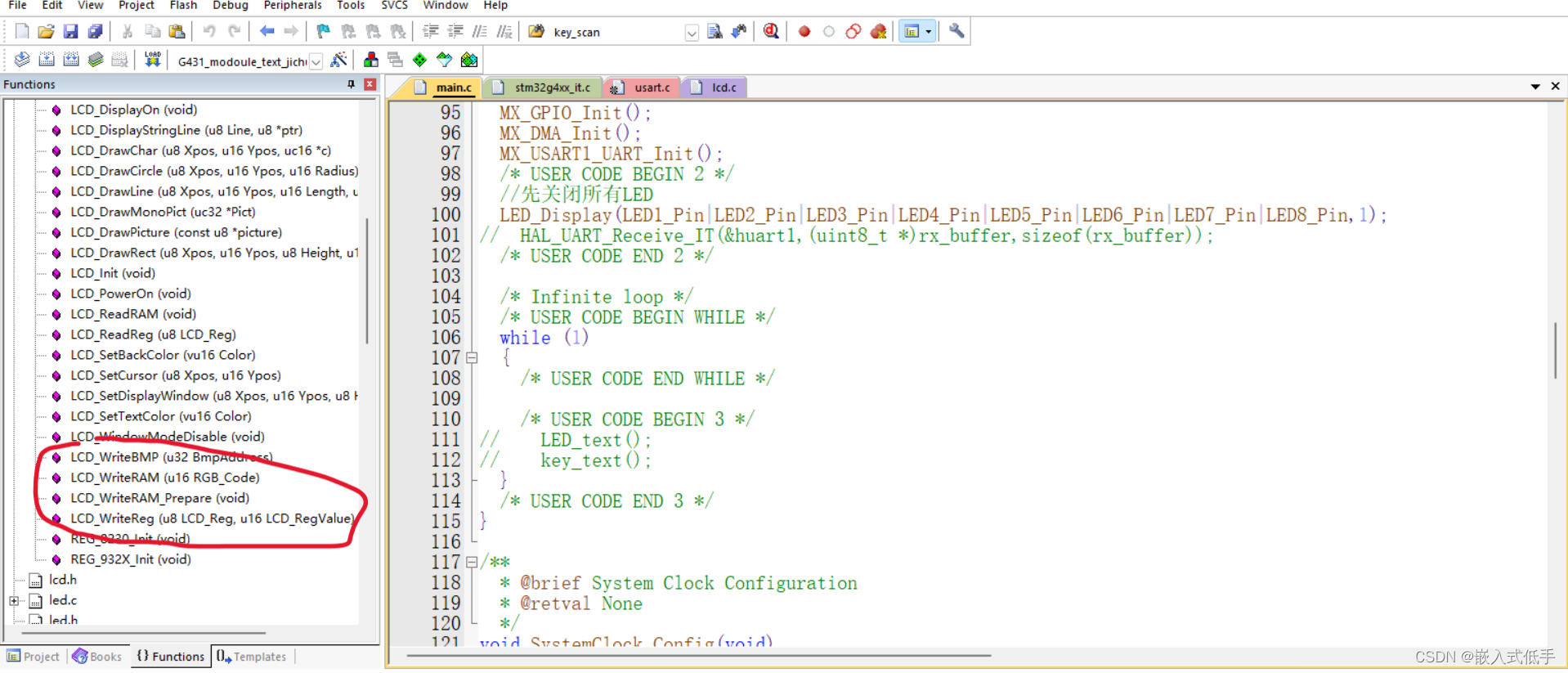

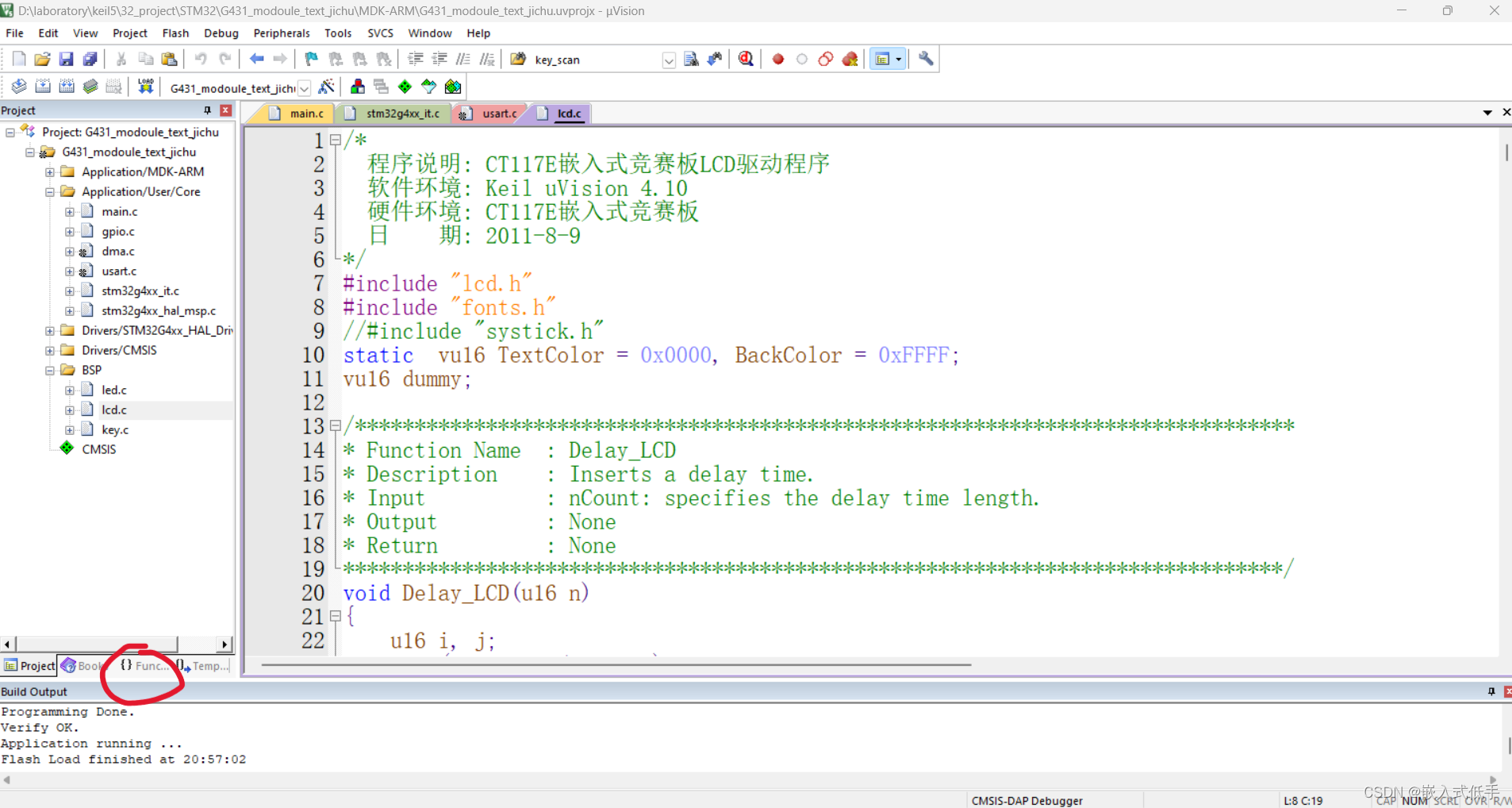

在Functions这一栏我们能很便捷的找到LCD的相关函数

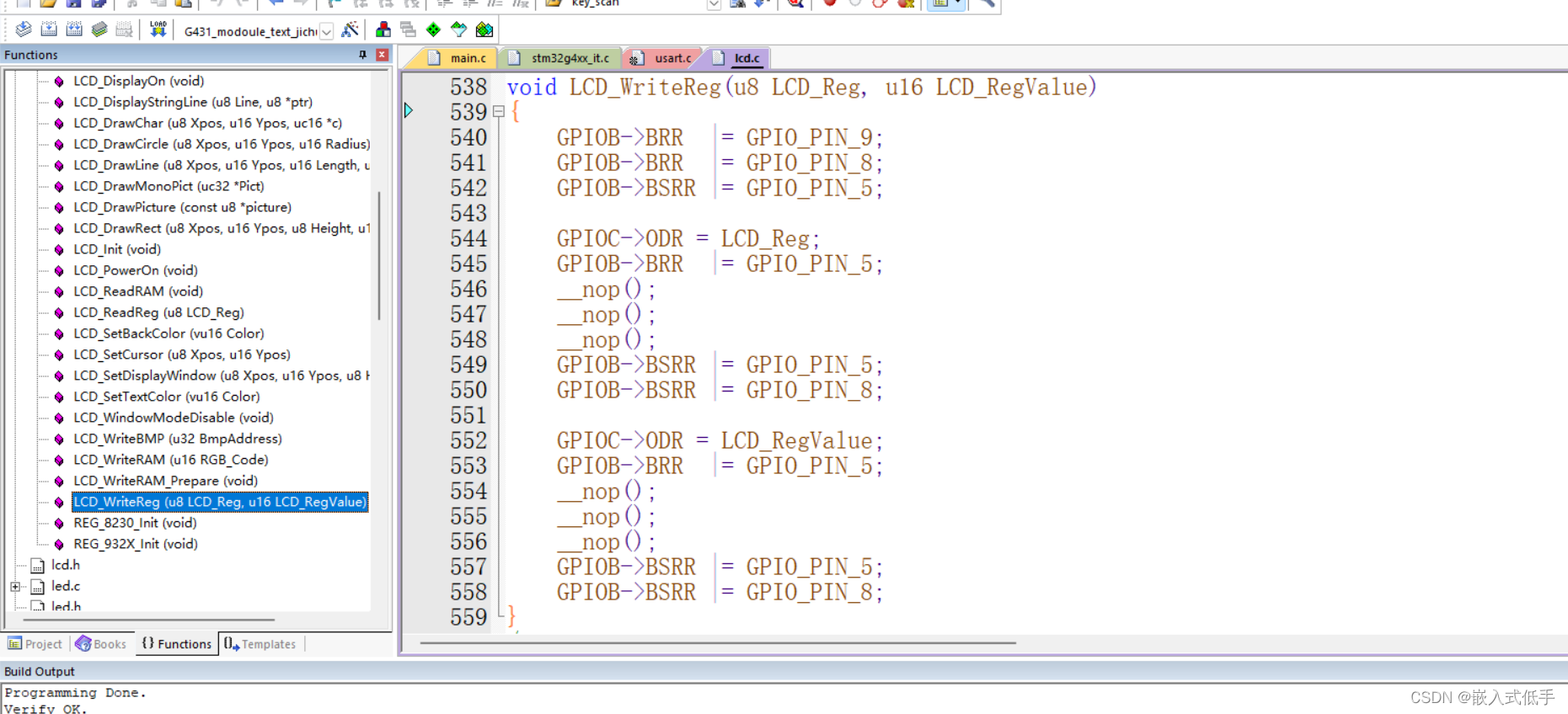

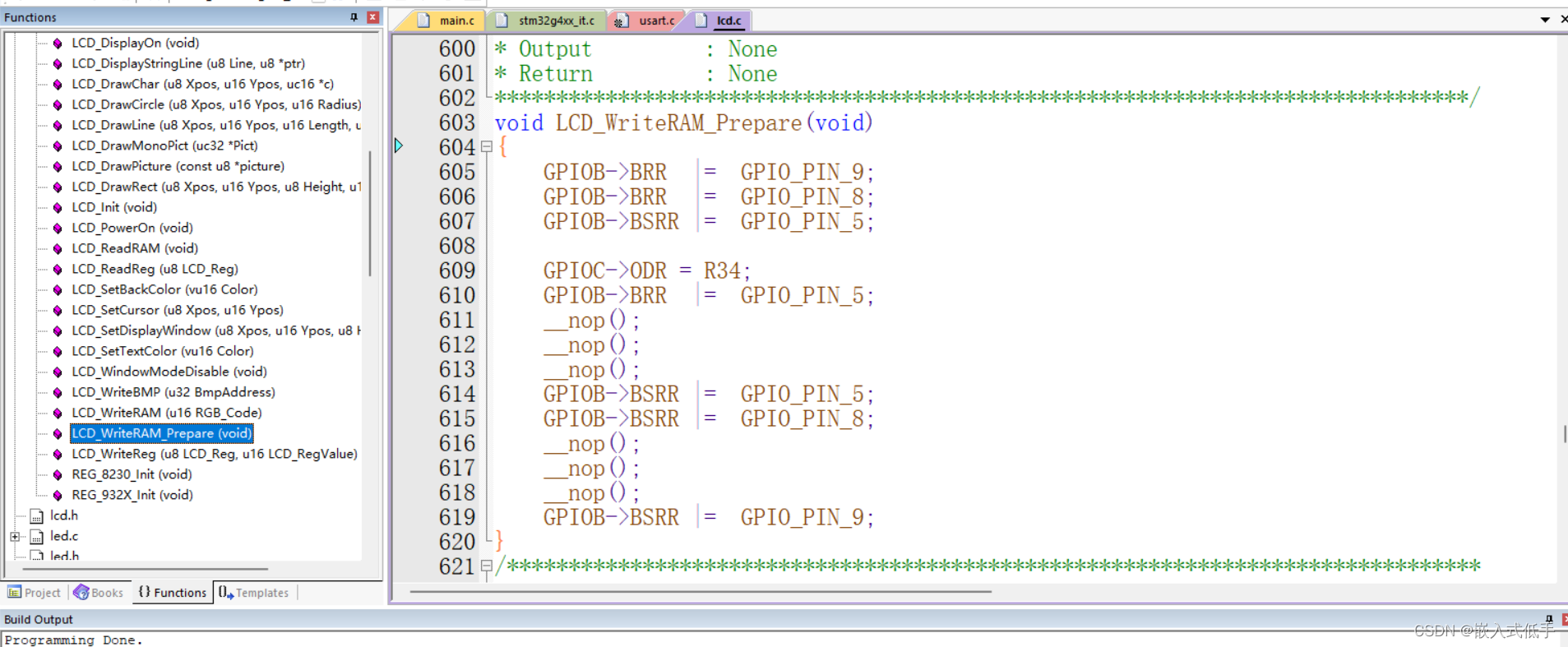

就是这几个write的函数，而且很好记忆，当你打开这几个函数，我们需要修改的就是这三个明显是操作了寄存器的函数，也就是LCD_WriteRAM、LCD_WriteRAM_Prepare、LCD_WriteReg

然后我们要做修改，在开头保存寄存器ODR的值，在结尾复原

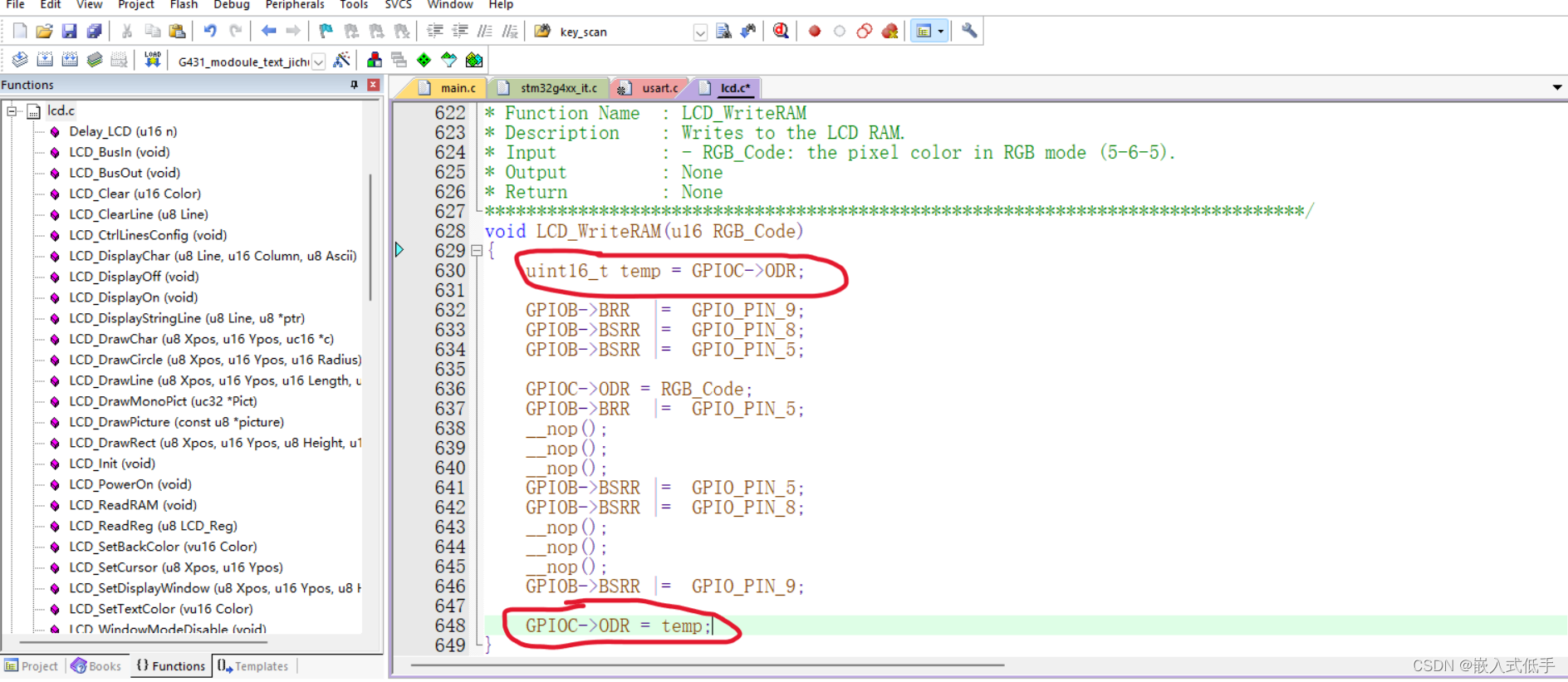

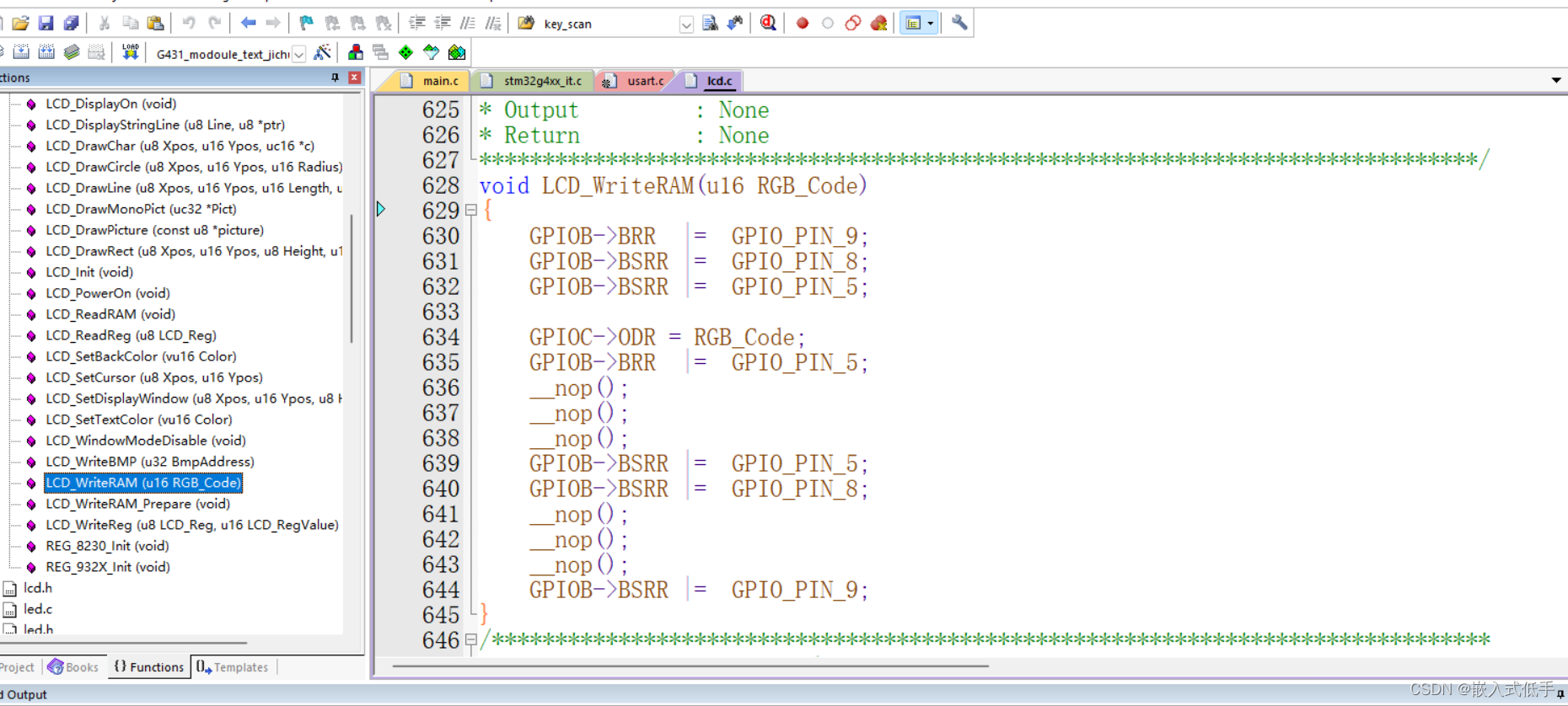

以LCD_WriteRAM为例

其余两个函数也是同样的操作，这样便解决的冲突显示的问题

2.LCD的初始化以及LCD的显示

LCD的初始化，设置背景为黑色，字体为白色，也是蓝桥杯的一般要求

LCD_Init();
LCD_Clear(Black);
LCD_SetBackColor(Black);
LCD_SetTextColor(White);

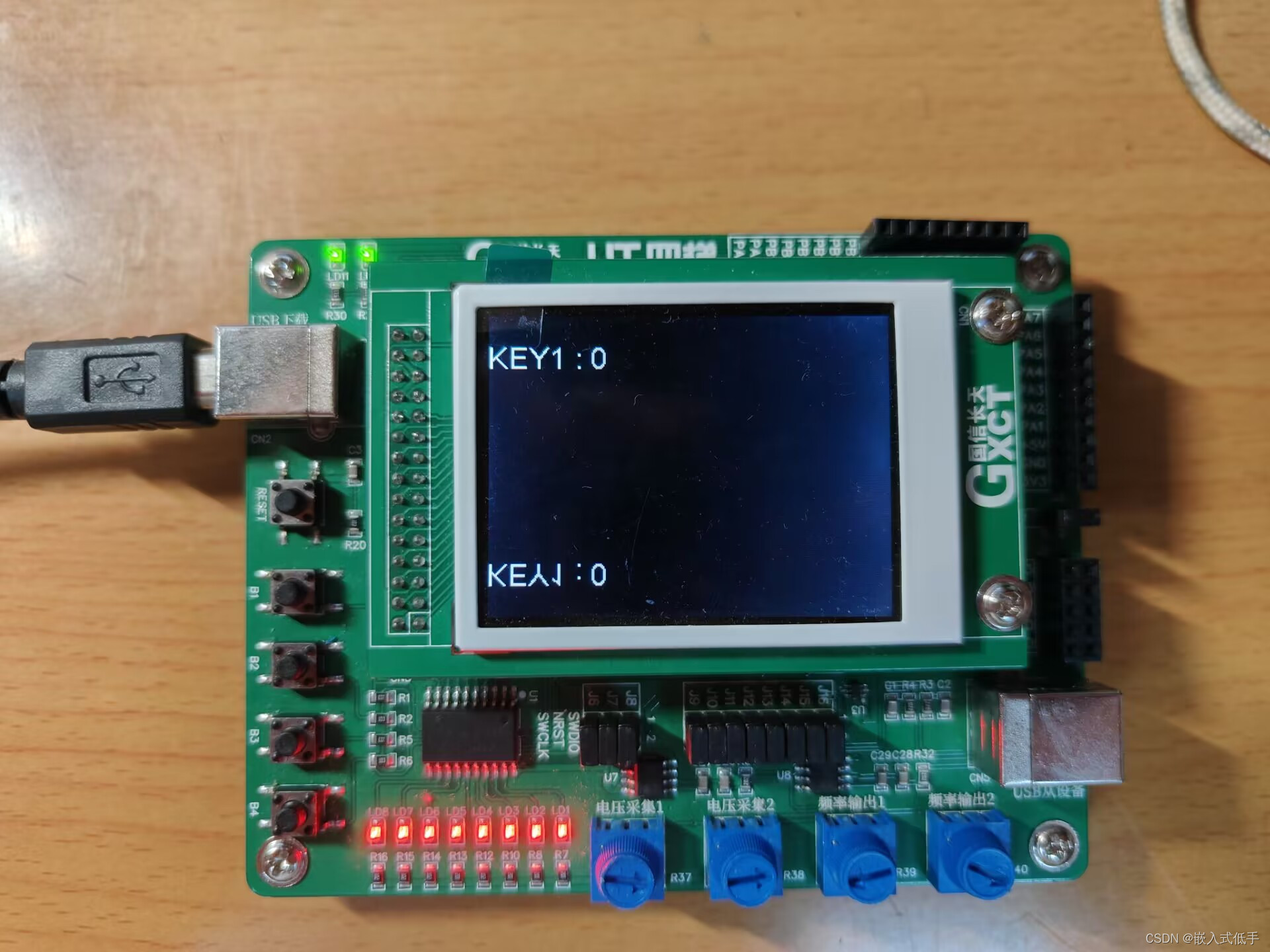

LCD的显示函数,实现将KEY1按下次数显示在LCD上，并有LED的翻转显示，有一届国赛考过

sprintf(temp,"KEY1:%d",KEY1_num);
LCD_DisplayStringLine(Line1,(uint8_t *)temp);
key_scan();
//改变状态则清屏一次
if(old_turn != turn)
{
   LCD_Clear(Black);
   old_turn = turn;
}
if(key_up == 1)
{
	KEY1_num++;
}
else if(key_up == 2)
{
	//反向显示
	LCD_WriteReg(R1  , 0x0100); //从下往上
	LCD_WriteReg(R96 , 0xA700); //从右往左
	turn = 1;
}
else if(key_up == 3)
{
	//正向显示
	LCD_WriteReg(R1  , 0x0000); //从上往下
	LCD_WriteReg(R96 , 0x2700); //从左往右
	turn = 0;
}

翻转显示参考大佬黑心萝卜三条杠的文章

一文解决蓝桥杯嵌入式开发板(STM32G431RBT6)LCD与LED显示冲突问题，并讲述LCD翻转显示

记得翻转后清屏一次，不然会出现上下一起刷新的情况
