中断与定时计数

一、中断、定时

1.中断系统

中断源	级别	入口地址
外部中断0	最高	0003H
T0溢出中断	|	000BH
外部中断1	|	0013H
T1溢出中断	|	001BH
串行口中断	最低	0023H

2.中断不被响应情况

在遇到以下三种情况时中断请求不会被响应

（1）CPU正在处理同级或更高优先级的中断。

（2）所查询的机器周期不是当前正在执行指令的最后一个机器周期

（3）正在执行的指令是RETI或是访问IE或IP的指令

3.定时器/计时器

（1）结构：AT89S51定时器/计数器T0由特殊功能寄存器TH0、TL0构成，T1由特殊功能寄存器TH1、TL1构成， T0、T1都有定时器和计数器两种工作模式，两种模式实质都是对脉冲信号进行计数，只不过计数信号来源不同，同时它们具有4种工作方式（方式0，1，2，3）

（2）计数器初值计算

T0计算计数器初值：定时时间=(216−X)×12/晶振频率

二、外部中断、二级中断

（参考课件上的外部中断、二级中断内容）

1.单一外中断

在单片机P1口上接有8只LED。在外部中断0输入引脚（P3.2）接一只按钮开关K1。要求将外部中断0设置为电平触发。程序启动时，P1口上的8只LED全亮。每按一次按钮开关K1，使引脚接地，产生一个低电平触发的外中断请求，在中断服务程序中，让低4位的LED与高4位的LED交替闪烁5次。然后从中断返回，控制8只LED再次全亮。

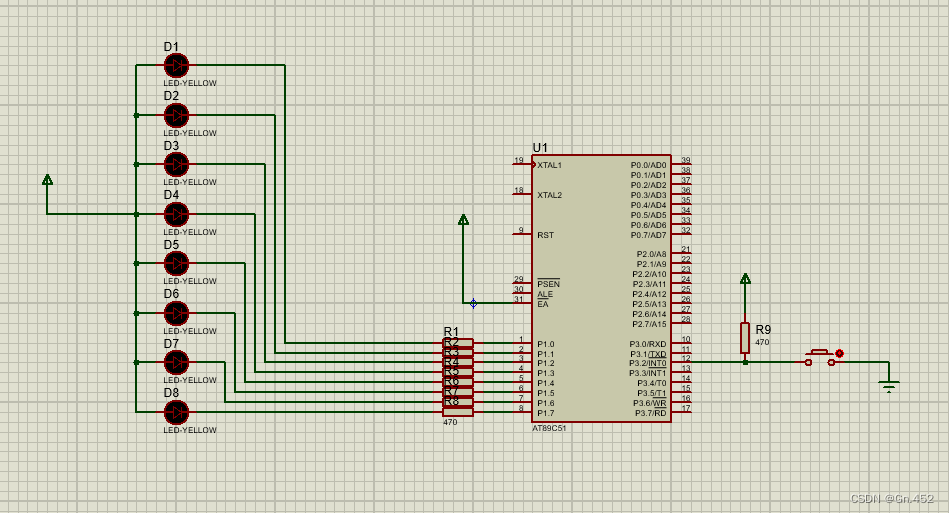

（1）proteus仿真电路图

（2）实现代码

　#include <reg51.h>
　　#define uchar  unsigned char
　　void Delay(unsigned int i)	//延时函数Delay( )，i形式参数，不能赋初值
　　{
　　	unsigned int j;
　　 	for(;i > 0;i--)
　　 	for(j=0;j<333;j++)         //晶振为12MHz，j选择与晶振频率有关
　　 	{;}			   //空函数
　　}
　
void  main( )			//主函数
　　{
　　	EA=1;			//总中断允许
　　 	EX0=1;			//允许外部中断0中断
　　 	IT0=1;			//选择外部中断0为跳沿触发方式
