某一公司内财务部、销售部的PC通过2台交换机实现通信;要求财务部和销售部的PC可以通过路由器沟通VLAN互通,现要在交换机和路由器上做适当配置来实现这一目标。

某一公司内财务部、销售部的PC通过2台交换机实现通信;要求财务部和销售部的PC可以通过路由器沟通VLAN互通,现要在交换机和路由器上做适当配置来实现这一目标。

  某一公司内财务部、销售部的PC通过2台交换机实现通信;要求财务部和销售部的PC可以通过路由器沟通VLAN互通,现要在交换机和路由器上做适当配置来实现这一目标。

  1. 在同一个局域网中,要实现PC0、PC2为同一个分组,PC1、PC3属于同一个分组,PC0和PC1,PC2和PC3分别使用同一个交换机;使用正确连接线选择正确接口画出拓扑图。(20分)

  2. 在4个PC使用同一个网关的情况下,将4个PC进行Vlan分组划分,实现两个分组之间的相互隔离,但组内必须能够通信。划分VLAN;(10分);将端口划分到相应VLAN中(10分);分设置Tag VLAN Trunk属性(10分)

  3. 考虑主干线路带宽将成为整个网络的瓶颈问题,请将23,24口做成聚合端口。(画线并设置)。(30分)

  4. 通过路由器Router_2811实现不同VLAN之间互相通信。(20分)

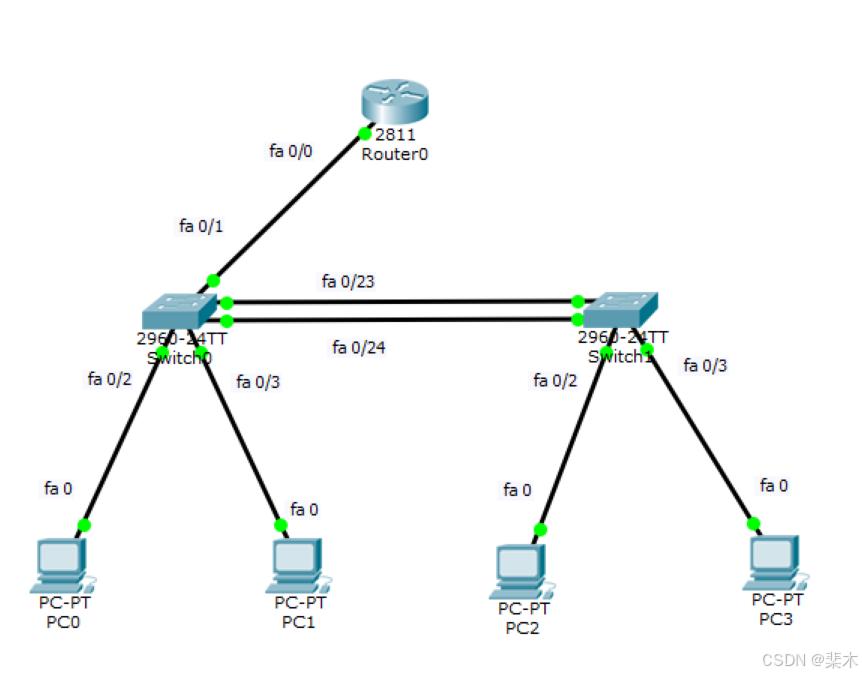

问题一

实验设备

Router_2811 一台;Switch_2960两台;PC 4台;

在这里插入图片描述

问题2

2.在4个PC使用同一个网关的情况下,将4个PC进行Vlan分组划分,实现两个分组之间的相互隔离,但组内必须能够通信。划分VLAN;(10分);将端口划分到相应VLAN中(10分);分设置Tag VLAN Trunk属性(10分)

1.配置PC0
IP: 192.168.1.2
Submark: 255.255.255.0
Gateway: 192.168.1.1
2.配置PC1
IP: 192.168.1.3
Submark: 255.255.255.0
Gateway: 192.168.1.1
3.配置PC2
IP: 192.168.1.4
Submark: 255.255.255.0
Gateway: 192.168.1.1
4.配置PC3
IP: 192.168.1.5
Submark: 255.255.255.0
Gateway: 192.168.1.1

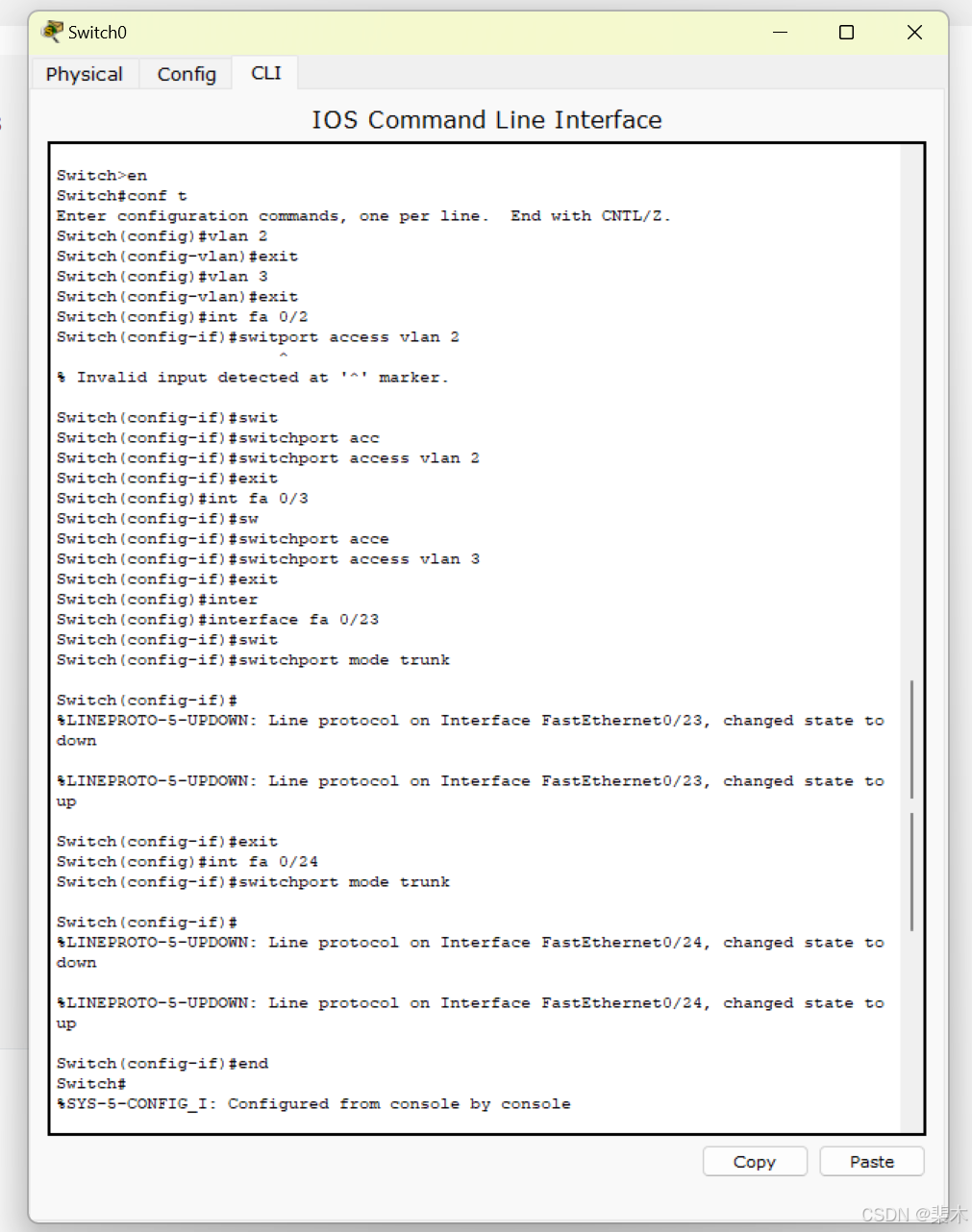

5.配置交换机Switch0
Switch>en
Switch#conf t

Switch(config)#vlan 2   //向交换机添加新的虚拟端口 vlan 2
Switch(config-vlan)#exit

Switch(config)#vlan 3    //添加新的vlan 3
Switch(config-vlan)#exit

//切换到fa 0/2端口,并将该端口绑定到vlan2
Switch(config)#interface fa 0/2
Switch(config-if)#switch access vlan 2
Switch(config-if)#exit

//切换到fa 0/3端口,并将该端口绑定到vlan3
Switch(config)#interface fa 0/3
Switch(config-if)#switch access vlan 3
Switch(config-if)#exit

//切换到fa 0/23(示例中为交换机连接端口)
Switch(config)#inter fa 0/23
//并将更改其连接模式为trunk
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit

//切换到fa 0/24(示例中为交换机连接端口)
Switch(config)#inter fa 0/24
//并将更改其连接模式为trunk
Switch(config-if)#switchport mode trunk
Switch(config-if)#end

//显示交换机的 vlan 配置情况

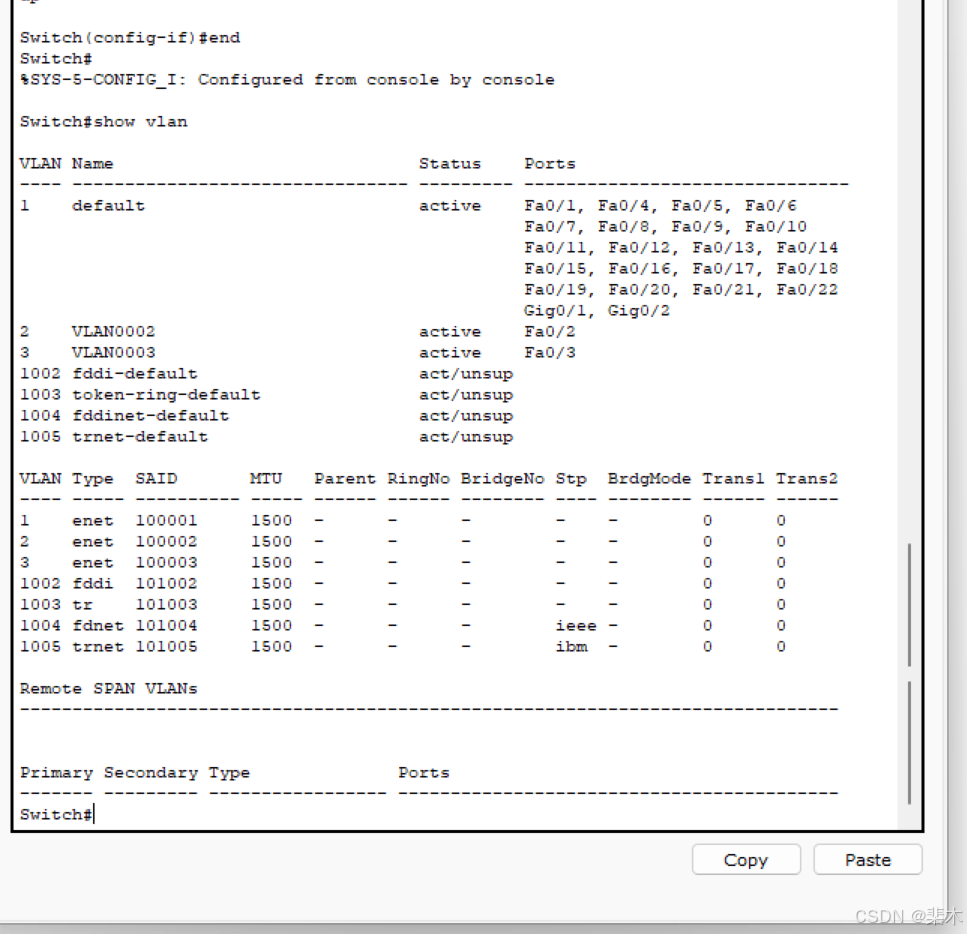

Switch#show vlan

在这里插入图片描述
在这里插入图片描述

6.用同样的方法配置交换机Switch1
Switch>en
Switch#conf t

Switch(config)#vlan 2   //向交换机添加新的虚拟端口 vlan 2
Switch(config-vlan)#exit

Switch(config)#vlan 3    //添加新的vlan 3
Switch(config-vlan)#exit

//切换到fa 0/2端口,并将该端口绑定到vlan2
Switch(config)#interface fa 0/2
Switch(config-if)#switch access vlan 2
Switch(config-if)#exit

//切换到fa 0/3端口,并将该端口绑定到vlan3
Switch(config)#interface fa 0/3
Switch(config-if)#switch access vlan 3
Switch(config-if)#exit

//切换到fa 0/23(示例中为交换机连接端口)
Switch(config)#inter fa 0/23
//并将更改其连接模式为trunk
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit

//切换到fa 0/24(示例中为交换机连接端口)
Switch(config)#inter fa 0/24
//并将更改其连接模式为trunk
Switch(config-if)#switchport mode trunk
Switch(config-if)#end

//显示交换机的 vlan 配置情况

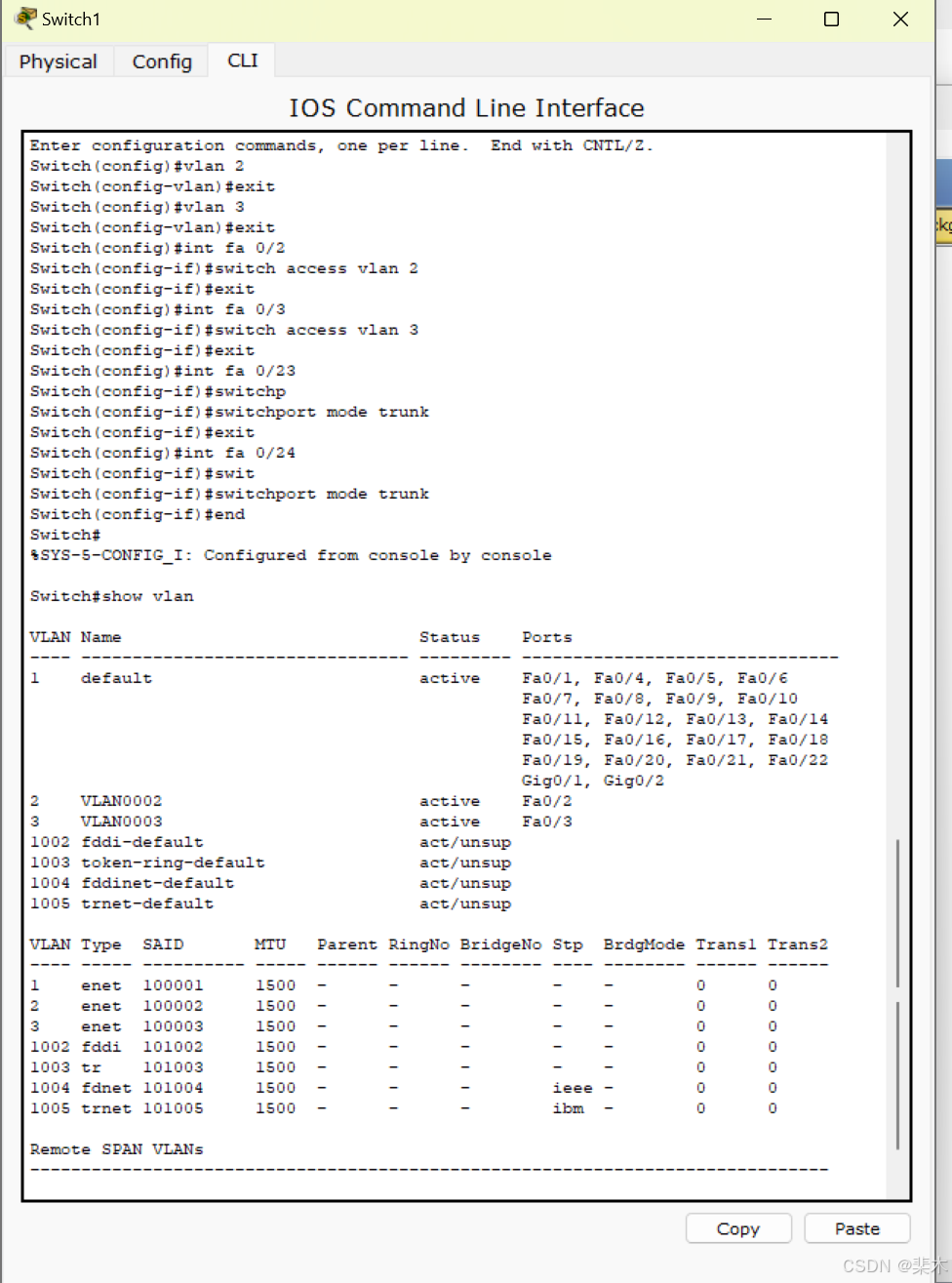

Switch#show vlan

在这里插入图片描述

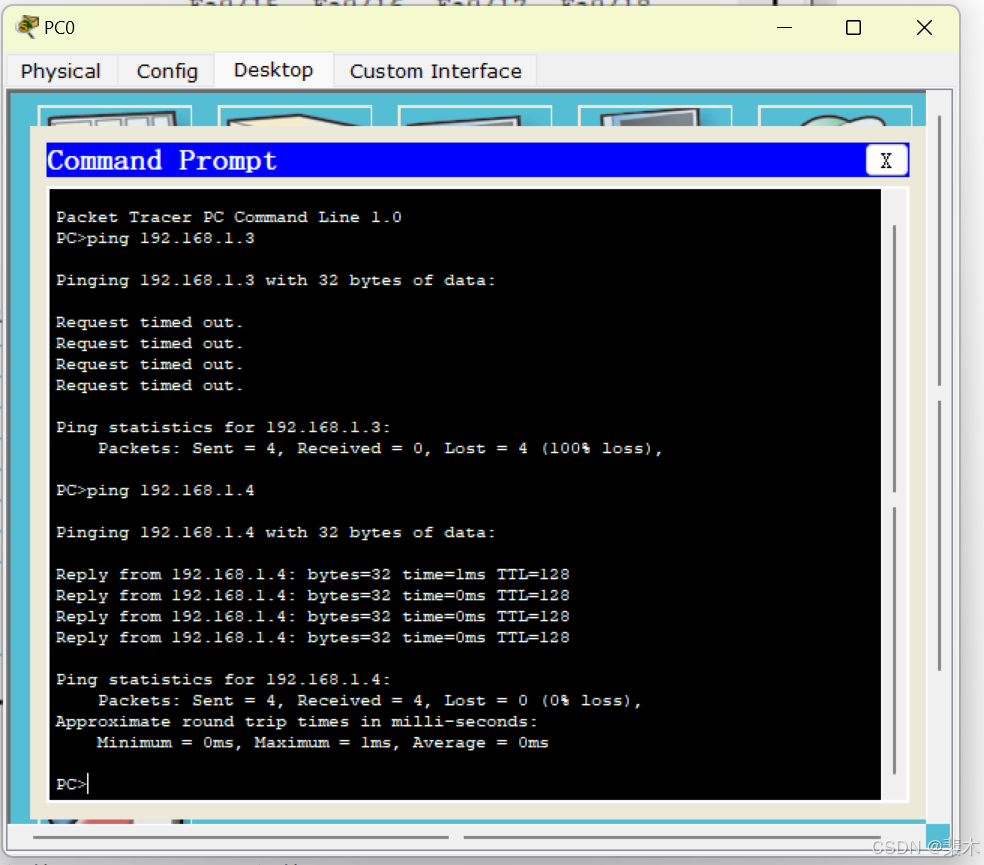

7.测试:此时,PC0 ping PC1(或者 PC0 ping PC3)是不通的,PC0 ping PC2 是通的。

在这里插入图片描述

问题三

3.考虑主干线路带宽将成为整个网络的瓶颈问题,请将23,24口做成聚合端口。(画线并设置)。(30分)

1.配置Switch0
Switch>enable
Switch#config  t
Switch(config)#interface range fa 0/23-24 //同时选择端口fa0/23 fa0/24
//设置端口模式为trunk
Switch(config-if-range)#switchport mode trunk
//加入链路组1并开启
Switch(config-if-range)#channel-group 1 mode on
Switch(config-if-range)#exit
//按照目标主机IP地址数据分发来实现负载平衡
Switch(config)#port-channel load-balance dst-ip
Switch(config)#exit

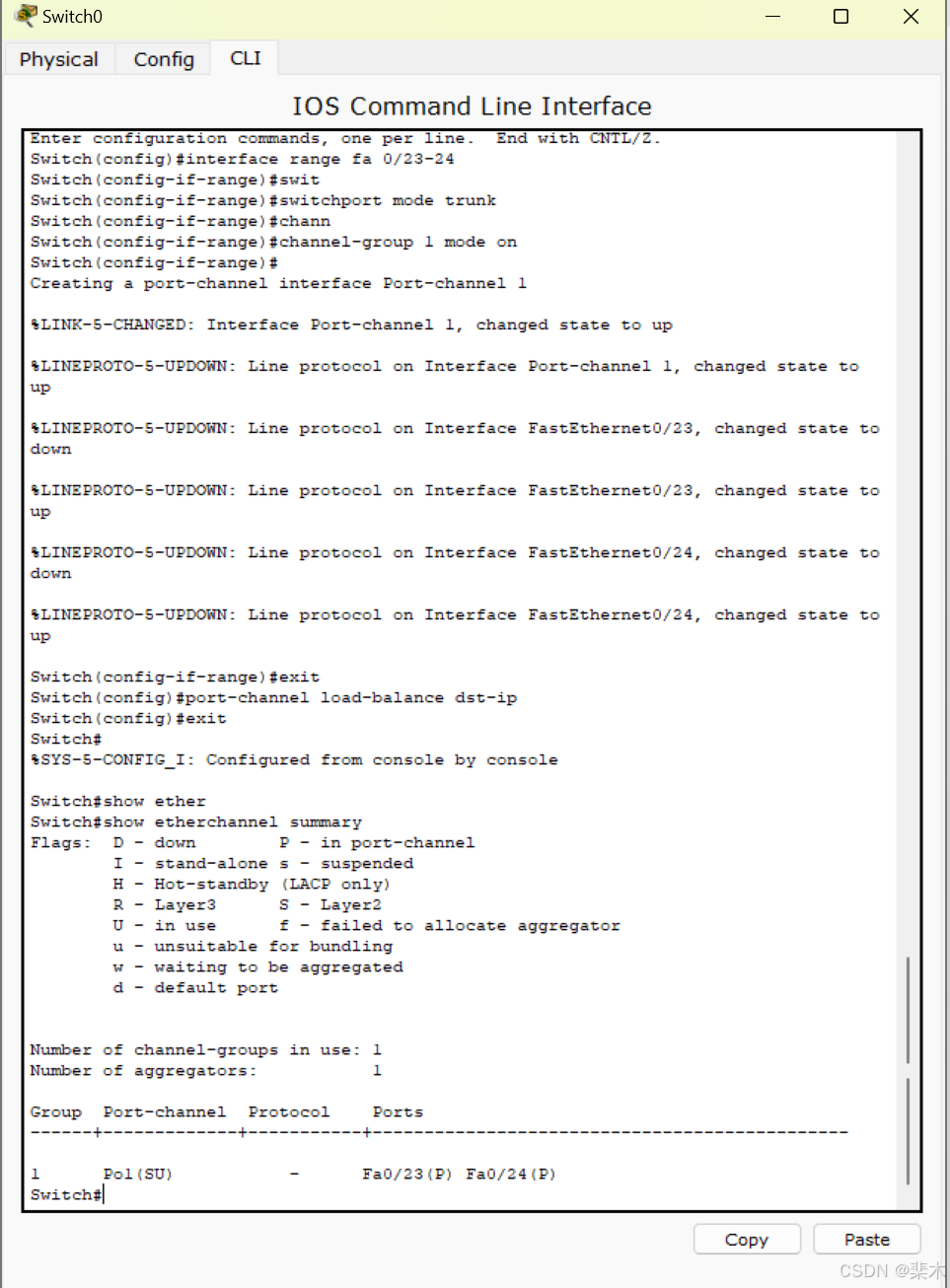

Switch#show etherchannel summary    //显示以太信道概况

在这里插入图片描述

2.用同样的方法配置Switch1
Switch>enable
Switch#config  t
Switch(config)#interface range fa 0/23-24 //同时选择端口fa0/23 fa0/24
//设置端口模式为trunk
Switch(config-if-range)#switchport mode trunk
//加入链路组1并开启
Switch(config-if-range)#channel-group 1 mode on
Switch(config-if-range)#exit
//按照目标主机IP地址数据分发来实现负载平衡
Switch(config)#port-channel load-balance dst-ip
Switch(config)#exit

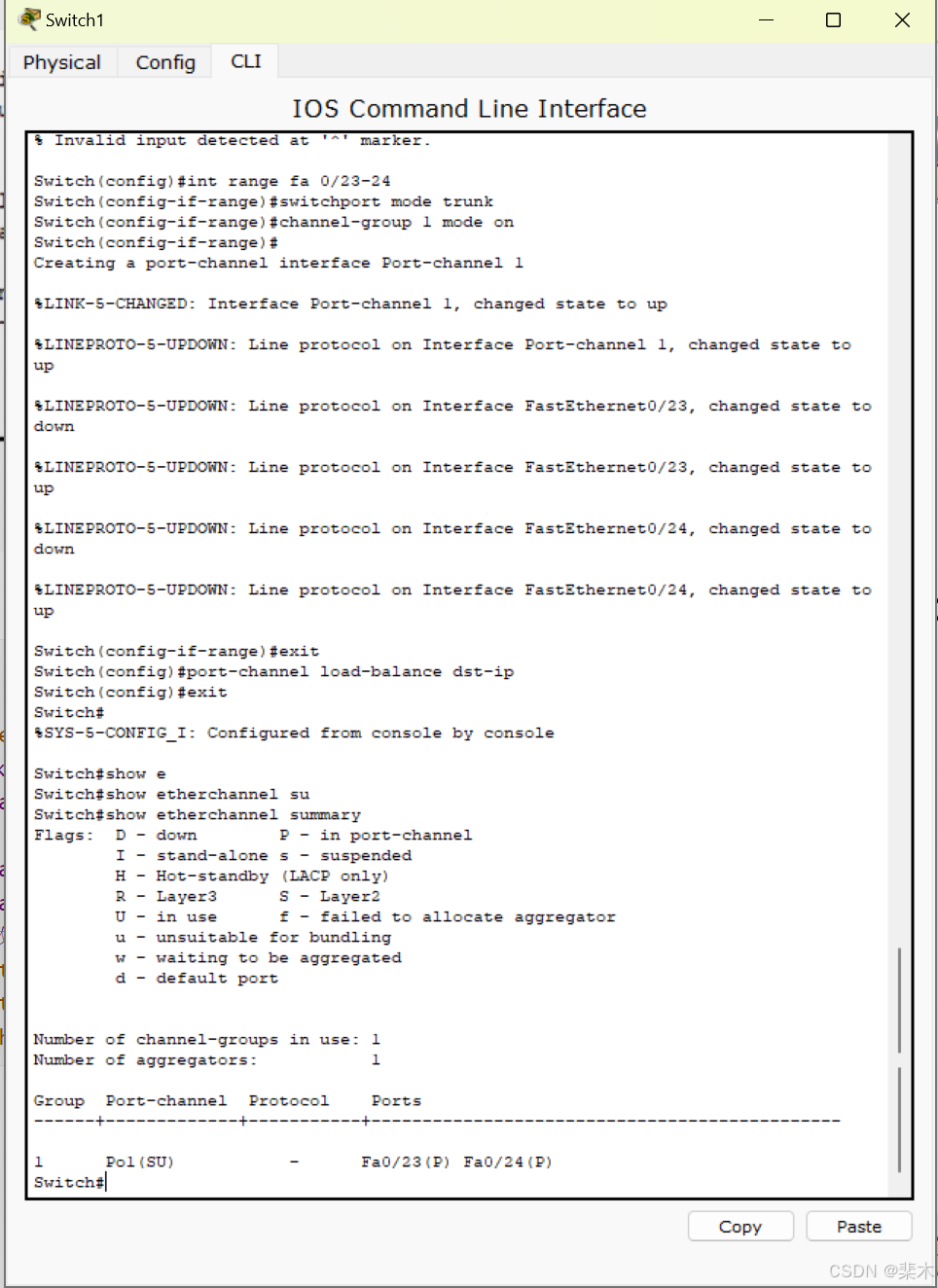

Switch#show etherchannel summary    //显示以太信道概况

在这里插入图片描述

问题四

4.通过路由器Router_2811实现不同VLAN之间互相通信。(20分)

1.配置PC0
IP: 192.168.1.2
Submark: 255.255.255.0
Gateway: 192.168.1.1
2.配置PC1
IP: 192.168.2.2
Submark: 255.255.255.0
Gateway: 192.168.2.1
3.配置PC2
IP: 192.168.1.3
Submark: 255.255.255.0
Gateway: 192.168.1.1
4.配置PC3
IP: 192.168.2.3
Submark: 255.255.255.0
Gateway: 192.168.2.1
5.Switch0配置
Switch>enable
Switch#config  t
Switch(config)#inter fa 0/1    //进入交换机0模块第1端口
//设置端口的工作模式为trunk
Switch(config-if)#switchport mode trunk
Switch(config-if)#end
6.路由器配置
Router>en
Router#config t
Router(config)#int fa 0/0  //进入路由器0模块第0端口
//开启该端口(此时路由连接交换机的端口 从block转到forward)
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int fa 0/0.1  //进入路由器0模块第0端口第1虚拟子接口
//封装协议设置为dot1q 允许通过的vlan 为2
Router(config-subif)#encapsulation dot1Q 2
//该子接口配置IP地址为192.168.1.1
Router(config-subif)#ip address 192.168.1.1 255.255.255.0
Router(config-subif)#exit
//进入路由器0模块第0端口第2虚拟子接口
Router(config)#int fa 0/0.2
//封装协议设置为dot1q 允许通过的vlan 为3
Router(config-subif)#encapsulation dot1q 3
//该子接口配置IP地址为192.168.2.1
Router(config-subif)#ip address 192.168.2.1 255.255.255.0
Router(config-subif)#end

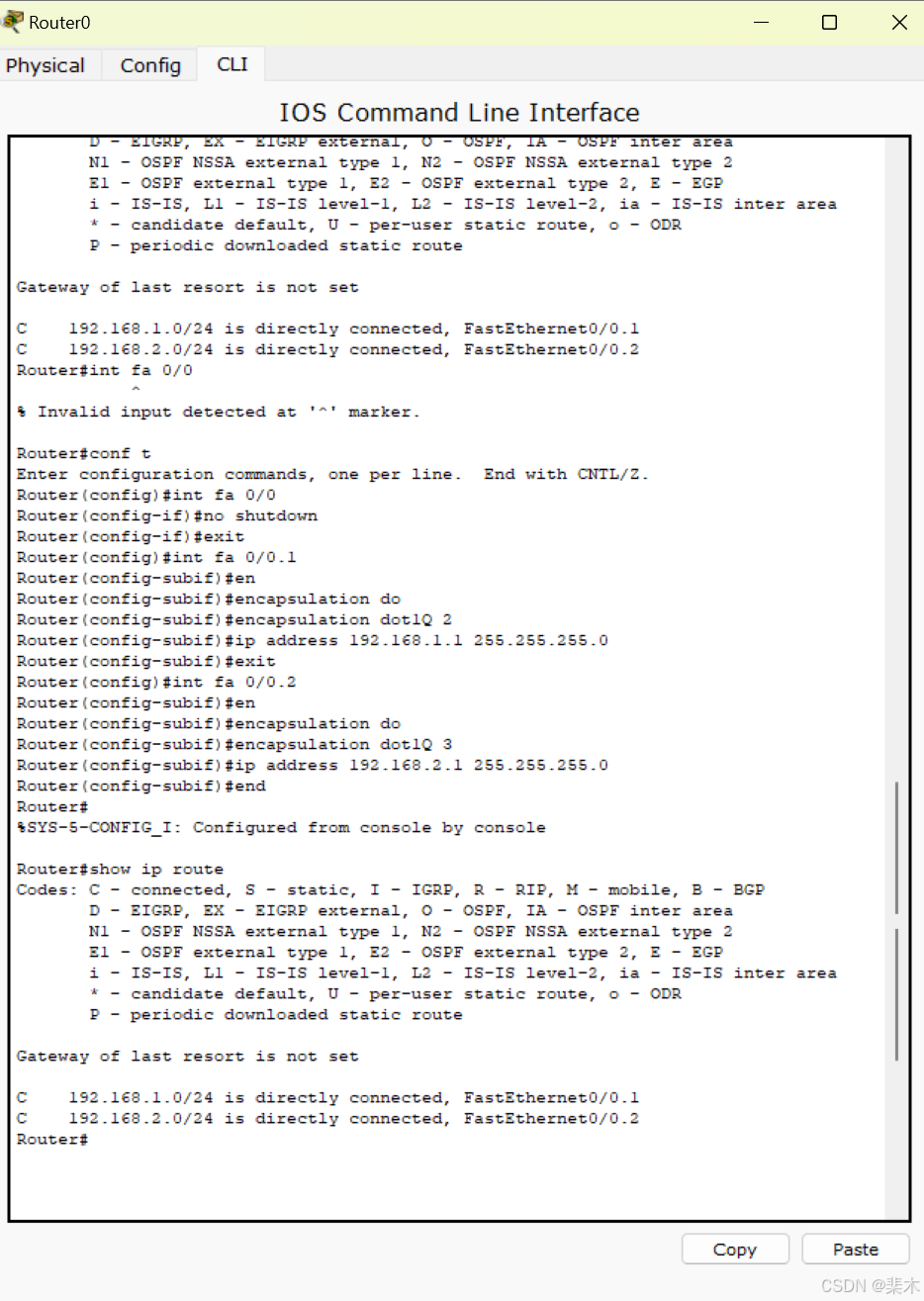

Router#show ip route

在这里插入图片描述

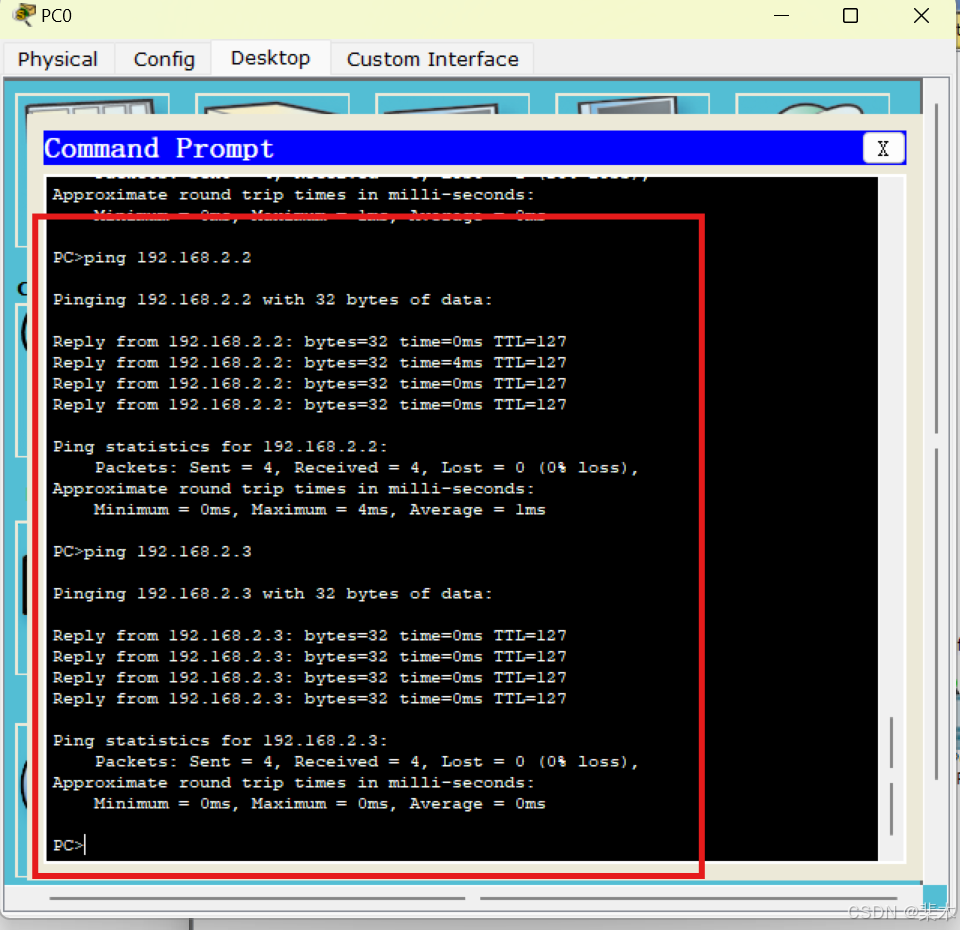

7.测试

此时,PC0 ping PC1; PC0 ping PC3 都是通的

在这里插入图片描述
