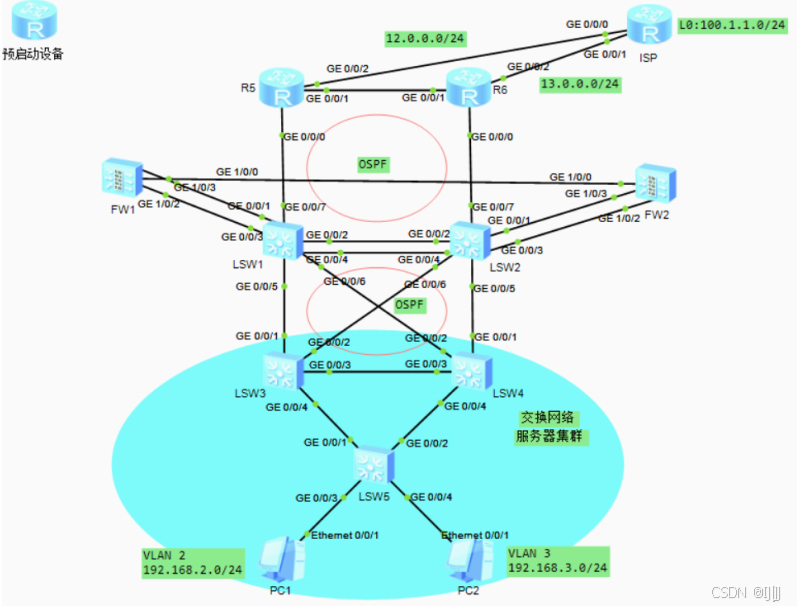

实验要求：

实验分析：

1 、 SW3 的流量
正常情况下： SW1_VRF-->FW1--->SW1_Public--->R5
故障情况下： SW2_VRF-->FW2--->SW2_Public--->R6
2 、 SW4 的流量
正常情况下： SW2_VRF-->FW2--->SW2_Public--->R6
故障情况下： SW1_VRF-->FW1--->SW1_Public--->R5
3 、交换网络负载均衡

步骤1：二层交换配置

使用传统三层架构中 MSTP+VRRP 组网形式
VLAN 2--->SW3,SW4 作为备份
VLAN 3--->SW4,SW3 作为备份
MSTP 设计 --->SW3 、 4 、 5 运行
实例 1 ： VLAN 2
实例 2 ： VLAN 3
SW3 是实例 1 的主根，实例 2 的备份根； SW4 是实例 2 的主根，实例 1 的备份根
IP 地址规划：
SW3 ：
VLAN 2:192.168.2.1/24
VLAN 3:192.168.3.1/24
SW4 ：
VLAN 2:192.168.2.2/24
VLAN 3:192.168.3.2/24
虚拟 IP ：
VLAN 2:192.168.2.254/24
VLAN 3:192.168.3.254/24

创建vlan:

[sw3]vlan   b   2  3
[sw3-GigabitEthernet0/0/3]po   li  t
[sw3-GigabitEthernet0/0/3]po   t   all    vlan   2   3
[sw3-GigabitEthernet0/0/4]dis   this
#
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 2 to 3

创建生成树及主备设置：

[sw3]stp   en
[sw3]stp   enable
[sw3]stp   mode   mstp
[sw3]stp   region-configuration
[sw3-mst-region]region-name     a
[sw3-mst-region]instance     1    vlan   2
[sw3-mst-region]instance 2  vlan   3
[sw3-mst-region]active    region-configuration
[sw3]stp    instance    1   root    primary
[sw3]stp instance 2    root    secondary

 ip  地址规划：

[sw3]int   vlanif   2
[sw3-Vlanif2]ip   add      192.168.2.1  24
[sw3-Vlanif2]vrrp    vrid    1    virtual-ip    192.168.2.254
[sw3-Vlanif2]vrrp    vrid    1   priority     120    //优先级
[sw3-Vlanif2]vrrp    vrid    1   preempt-mode     timer   delay     20   //抢占延时
[sw3-Vlanif2]vrrp vrid 1 track int g 0/0/1 reduced 15    //上行链路监控，降低优先级
[sw3-Vlanif2]vrrp vrid 1 track int g 0/0/2 reduced 15
[sw3-Vlanif3]ip    add    192.168.3.1   24
[sw3-Vlanif3]vrrp vrid 1
[sw3-Vlanif3]vrrp vrid 1    virtual-ip      192.168.3.254  //作为备份，只需要修改ip

相应的sw4，sw5也按上述配置，其中sw5不用指定根

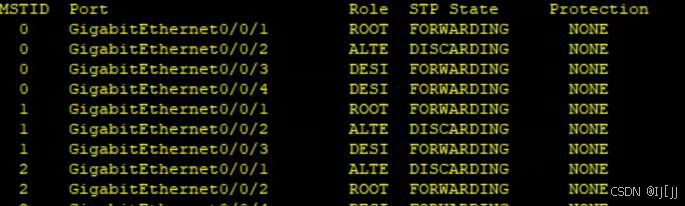

最终sw5结果：

交换网络配置完成

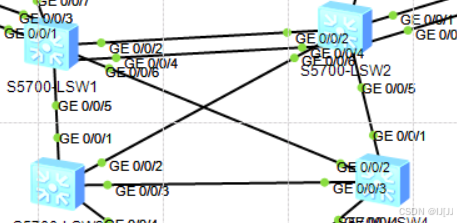

步骤2：汇聚到核心层路由配置

5个vlan

SW1-SW2 ： VLAN 102---10.10.2.0/24
SW1-SW3 ： VLAN 103---10.10.3.0/24
SW1-SW4 ： VLAN 104---10.10.4.0/24
SW2-SW3 ： VLAN 203---10.20.3.0/24
SW2-SW4 ： VLAN 204---10.20.4.0/24

sw3与sw4配置

划分vlan:

[sw3]vlan    b   103   203
[sw3-GigabitEthernet0/0/1]po   li   a
[sw3-GigabitEthernet0/0/1]po   de   v    103
     //关闭这个接口生成树
[sw3-GigabitEthernet0/0/1]undo stp enable

[sw3-GigabitEthernet0/0/2]po   li   a
[sw3-GigabitEthernet0/0/2]po   de   v    203
[sw3-GigabitEthernet0/0/2]undo   stp    enable

 vlan配置信息：

[sw3]int    vlanif   103
[sw3-Vlanif103]ip   add    10.10.3.3   24
[sw3-Vlanif203]ip   add    10.20.3.3   24

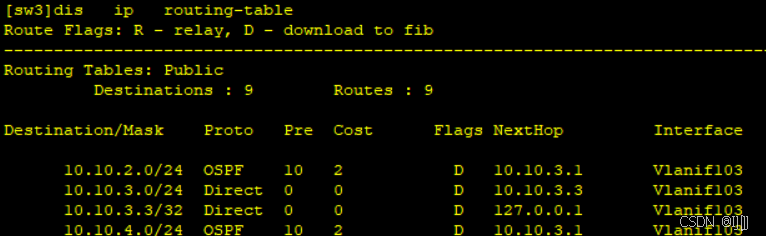

 配置ospf:

[sw3]ospf   1   router-id    3.3.3.3
[sw3-ospf-1]a   0
[sw3-ospf-1-area-0.0.0.0]network    10.10.3.3   0.0.0.0
[sw3-ospf-1-area-0.0.0.0]network 10.20.3.3   0.0.0.0
[sw3-ospf-1-area-0.0.0.0]network 192.168.2.1   0.0.0.0    //还需要宣告用户网段
[sw3-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0

 sw4上与sw3一样:

[sw4]vlan    b    104   204
[sw4-GigabitEthernet0/0/1]po  li   a
po  de  v    204
[sw4-GigabitEthernet0/0/2]po   li   a
[sw4-GigabitEthernet0/0/2]po   de   v    104
[sw4-GigabitEthernet0/0/2]undo   stp   enable
[sw4-GigabitEthernet0/0/1]undo stp enable
[sw4-Vlanif104]ip   add   10.10.4.4   24
[sw4-Vlanif204]ip   add   10.20.4.4   24
[sw4]ospf   1   router-id    4.4.4.4
[sw4-ospf-1]a   0
[sw4-ospf-1-area-0.0.0.0]network    10.10.4.4   0.0.0.0
[sw4-ospf-1-area-0.0.0.0]network   10.20.4.4  0.0.0.0
[sw4-ospf-1-area-0.0.0.0]network     192.168.2.2   0.0.0.0
[sw4-ospf-1-area-0.0.0.0]network 192.168.3.2  0.0.0.0

 要让sw3与sw4不要建邻

[sw3-ospf-1]silent-interface    vlanif  2    //设置静默接口
[sw3-ospf-1]silent-interface vlanif 3

[sw4-ospf-1]silent-interface     vlanif   2
[sw4-ospf-1]silent-interface vlanif 3

 sw1与sw2配置：

因为 SW1 和 SW2 需要被分割为两台设备，分别与上下行设备连接，故需要先创建 VRF 空间，其中
GE0/0/3-GE0/0/6 属于该空间接口。
VRF 空间配置信息：
名称： VRF
RD ： 100:1
RT ： 100:1

创建VRF：

[sw1]ip vpn-instance VRF ---创建VRF空间
[sw1-vpn-instance-VRF]route-distinguisher 100:1 --设定RD值
[sw1-vpn-instance-VRF-af-ipv4]vpn-target 100:1 both ---设定RT值


[sw2]   ip    vpn-instance     VRF
[sw2-vpn-instance-VRF]route-distinguisher   100:1
[sw2-vpn-instance-VRF-af-ipv4]vpn-target   100:1   both

 创建   vlan:

[sw1]vlan   b   102  103    104
[sw1-GigabitEthernet0/0/5]po   li   a
[sw1-GigabitEthernet0/0/5]po   de   v   103
[sw1-GigabitEthernet0/0/5]undo   stp   enable
[sw1-GigabitEthernet0/0/4]po   li   a
po   de   v   102
[sw1-GigabitEthernet0/0/4]undo   stp   enable
[sw1-GigabitEthernet0/0/6]po   li  a
[sw1-GigabitEthernet0/0/6]  po   de  v  104
[sw1-GigabitEthernet0/0/6]undo    stp   enable
[sw1-GigabitEthernet0/0/4]undo  port   default    vlan    //这里要把这个接口改成trunk。删掉vlan1   加vlan102
[sw1-GigabitEthernet0/0/4]po  li  t
[sw1-GigabitEthernet0/0/4]undo   po   t all   v  1
[sw1-GigabitEthernet0/0/4]po    t   all    vlan   102



[sw2]vlan   b   102  203  204
[sw2-GigabitEthernet0/0/5]po  li  a
[sw2-GigabitEthernet0/0/5]  po  de  v  204
[sw2-GigabitEthernet0/0/5]undo   stp  enable
[sw2-GigabitEthernet0/0/6]po  li   a
[sw2-GigabitEthernet0/0/6]po   de  v  203
[sw2-GigabitEthernet0/0/6]undo stp enable
[sw2-GigabitEthernet0/0/4]po  li   t
[sw2-GigabitEthernet0/0/4]po   t   all   v  102
[sw2-GigabitEthernet0/0/4]undo   po  t  all  v   1
[sw2-GigabitEthernet0/0/4]undo   stp    enable

 接口配置：


[sw1-Vlanif102]ip  binding    vpn-instance    VRF  ----将接口划入到VRF这个交换机中，在接口进行配置之前执行
[sw1-Vlanif102]ip   add    10.10.2.1   24
[sw1-Vlanif103]ip   binding     vpn-instance    VRF
[sw1-Vlanif103]p     add   10.10.3.1   24
[sw1-Vlanif104]ip   binding    vpn-instance     VRF add   10.10.4.1   24

[sw2-Vlanif102]ip  binding    vpn-instance    VRF
[sw2-Vlanif102]ip   add   10.10.2.2  24
[sw2-Vlanif203]ip   binding     vpn-instance     VRF
[sw2-Vlanif203]ip  add   10.20.3.2   24
[sw2-Vlanif204]ip  binding     vpn-instance    VRF
[sw2-Vlanif204]ip   add   10.20.4.2   24

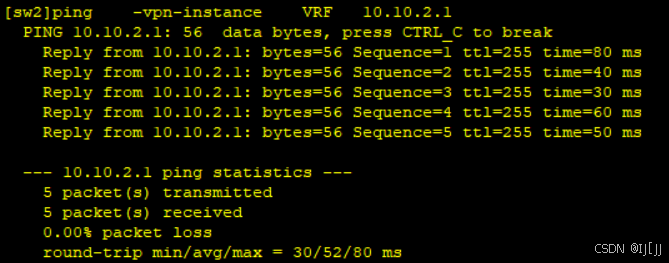

因为 VPN 实例和物理设备，之间的完全相互独立的，所以，路由表、 MAC 地址表等各类信息也是独
立的互不干扰的，所以，在进行配置时，需要携带 vpn-instance 参数，设备才会知晓使用哪个设备的表
单 。

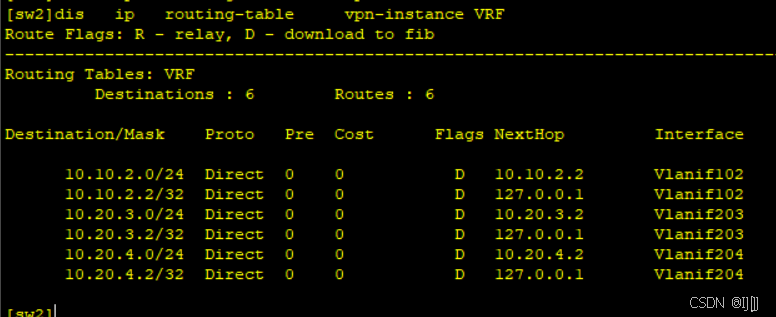

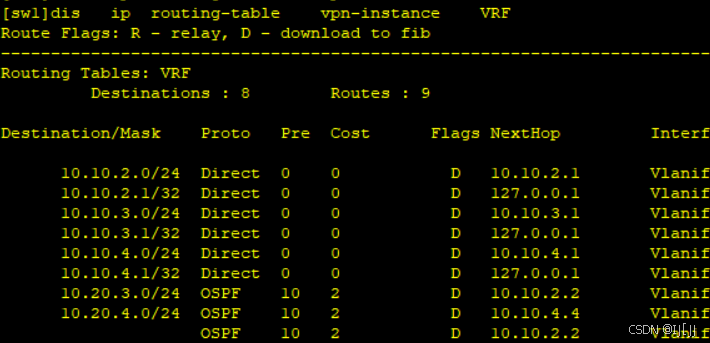

配置ospf：

[sw1]ospf 1 router-id 1.1.1.1 vpn-instance VRF ---代表在名称为VRF的VPN实例中允许OSPF
[sw1-ospf-1]a   0
[sw1-ospf-1-area-0.0.0.0]network    10.10.2.1  0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.10.3.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.10.4.1 0.0.0.0

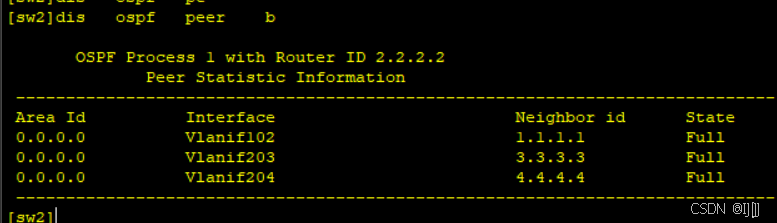

sw2：
 area 0.0.0.0
  network 10.10.2.2 0.0.0.0
  network 10.20.3.2 0.0.0.0
  network 10.20.4.2 0.0.0.0
#





此时回程流量是等价路由，负载均衡，不符合来回路径一致要求。故需要进行路由干涉，使用路由
策略 。
SW3 ：
主要流量发送给 SW1 ，备份发给 SW2
SW4 ：
主要流量发送给 SW2 ，备份发给 SW1
SW1 ：
192.168.2.0/24---> 主要发送给 SW3 ，备份给 SW4
192.168.3.0/24---> 主要发送给 SW4 ，备份给 SW3
SW2 ：
192.168.2.0/24---> 主要发送给 SW3 ，备份给 SW4
192.168.3.0/24---> 主要发送给 SW4 ，备份给 SW3
SW3 和 SW4 只需要修改接口 Cost 数值，让 SW3 优选从 SW1 学习到的路由即可，让 SW4 优选从 SW2 学 习到的路由

修改路由策略：

[sw3-Vlanif203]ospf   cost     5
[sw4-Vlanif104]ospf   cost  5


SW3：
将SW3本地发送的192.168.3.0/24路由的开销值改大
192.168.2.0/24路由开销不变
通过重发布，来调用路由策略
重发布时，不要引入其他路由信息

SW4：
将SW4本地发送的192.168.2.0/24路由的开销值改大
192.168.3.0/24路由开销不变
通过重发布，来调用路由策略

[sw3-ospf-1-area-0.0.0.0]undo    network     192.168.2.1   0.0.0.0   //因为这要重发布所以删除宣告的
[sw3-ospf-1-area-0.0.0.0]undo network 192.168.3.1 0.0.0.0

[sw4-ospf-1-area-0.0.0.0]undo    network    192.168.2.2  0.0.0.0
[sw4-ospf-1-area-0.0.0.0]undo network 192.168.3.2 0.0.0.0



[sw3]ip   ip-prefix   aa   permit      192.168.3.0   24   //抓流量
[sw3]ip ip-prefix bb permit 192.168.2.0 24

[sw3]route-policy aa permit node 10    // 做策略
[sw3-route-policy]if-match ip-prefix aa
[sw3-route-policy]apply cost 5     //3.0改开销

[sw3]route-policy aa permit node 20
[sw3-route-policy]if-match ip-prefix bb   //2.0不做修改

[sw3-ospf-1]import-route direct route-policy aa    //调用
[sw4]ip   ip-prefix   aa   permit     192.168.2.0  24
[sw4]ip ip-prefix bb permit 192.168.3.0 24
[sw4]route-policy   aa   permit    node   10
[sw4-route-policy]if-match    ip-prefix   aa
[sw4-route-policy]apply    cost  5
[sw4]route-policy   aa  permit   node   20
[sw4-route-policy]if-match   ip-prefix  bb
[sw4-ospf-1]import-route    direct    route-policy    aa

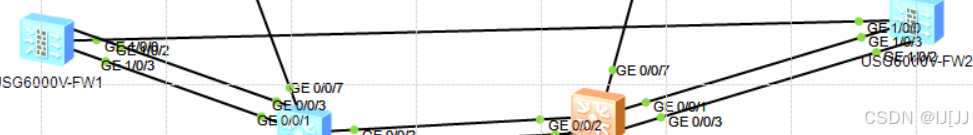

 步骤3：VRF交换机与防火墙的路由交互

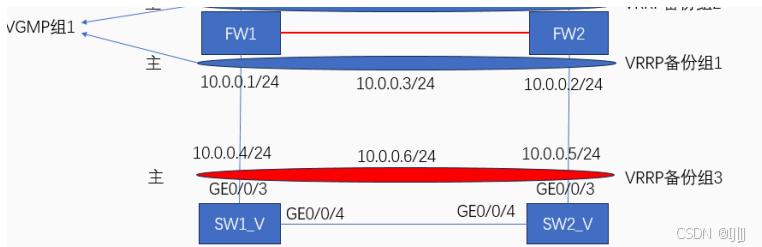

防火墙和 VRF 交换机各自建立一个 VRRP 组，且两个组之间不想管，但相互对称。
防火墙视角：
去往内部的流量，vFW路由的下一跳为交换机的VRRP备份组3的虚拟IP地址，当Master设备存在时，由
Master设备进行回复。
而当Master设备故障时，或者Master设备连接防火墙的链路故障时，VRF交换机会将Master角色进行
切换。而防火墙因为感知到接口down，也会进行主备切换。
接下来，就又备份防火墙进行数据发送，访问的下一跳还是VRRP备份组3的虚拟IP地址
VRF交换机视角：
如果流量正常来到Master设备上，将由Master设备进行路由查找，请求下一跳地址的信息，即VRRP备份
组1的虚拟IP地址，正常情况又Active设备回复
如果流量没有正常来到Master设备，即可能因为Master设备故障，那么此时不管是VRF交换机还是防火
墙都会进行主备切换。且流量还是正常转发。
如果Master路由器的下游设备链路故障，流量不得已到达Backup，但是此时Master设备还是存在的，
此时Backup设备无法通过三层转发机制转发流量，只能通过二层转发机制，将流量引导到Master设备上，此
时报文转发路径为Backup--->Master--->vFW



想要实现上述效果，需要让两台防火墙和虚拟出来的两台 VRF 交换机的数据转发路径同属于一个广
播域，即使用相同的 VLAN 和网段信息 。
如果是负载分担组网形式，其逻辑是完全相同的，在每个设备上新添加一组 VRRP 信息 。

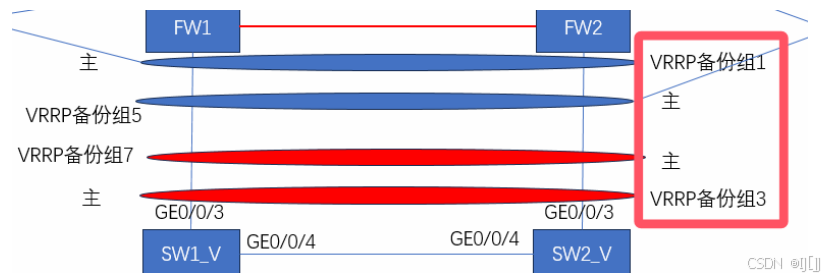

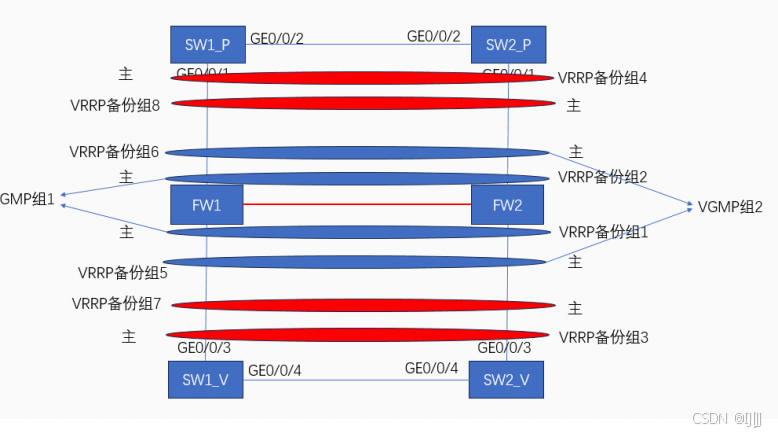

FW1为主
VRRP备份组1---VRRP备份组5
VRRP备份组3---VRRP备份组7
FW2为主
VRRP备份组2---VRRP备份组6
VRRP备份组4---VRRP备份组8

VRRP备份组1：VRF使用，SW1为Master，SW2为Backup
VLAN 401---10.40.1.0/24
SW1：10.40.1.1/24
SW2：10.40.1.2/24
虚拟地址：10.40.1.100

VRRP备份组2：VRF使用，SW2为Master，SW1为Backup
VLAN 402---10.40.2.0/24
SW1：10.40.2.1/24
SW2：10.40.2.2/24
虚拟地址：10.40.2.100

VRRP备份组3：Public使用，SW1为Master，SW2为Backup
VLAN 403---10.40.3.0/24
SW1：10.40.3.1/24
SW2：10.40.3.2/24
虚拟地址：10.40.3.100

VRRP备份组4：Public使用，SW2为Master，SW1为Backup
VLAN 404---10.40.4.0/24
SW1：10.40.4.1/24
SW2：10.40.4.2/24
虚拟地址：10.40.4.100

VRRP备份组5：防火墙使用，FW1为Master，FW2为Backup
VLAN 401---10.40.1.0/24
FW1：10.40.1.10/24
FW2：10.40.1.20/24
虚拟地址：10.40.1.200

VRRP备份组6：防火墙使用，FW2为Master，FW1为Backup
VLAN 402---10.40.2.0/24
FW1：10.40.2.10/24
FW2：10.40.2.20/24
虚拟地址：10.40.2.200

VRRP备份组7：防火墙使用，FW1为Master，FW2为Backup
VLAN 403---10.40.3.0/24
FW1：10.40.3.10/24
FW2：10.40.3.20/24
虚拟地址：10.40.3.200

VRRP备份组8：防火墙使用，FW2为Master，FW1为Backup
VLAN 404---10.40.4.0/24
FW1：10.40.4.10/24
核心到边界配置
FW2：10.40.4.20/24
虚拟地址：10.40.4.200
vlan配置：
[sw1]vlan  b   401   402
[sw1-GigabitEthernet0/0/3]po   li  t
[sw1-GigabitEthernet0/0/3]po t all v   401   402
[sw1-GigabitEthernet0/0/4]po li t
[sw1-GigabitEthernet0/0/4]po t all v 401 402

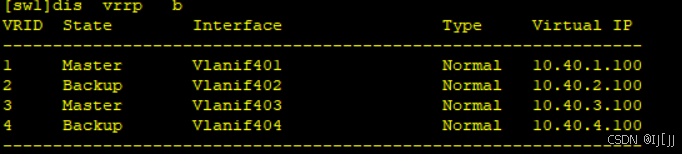

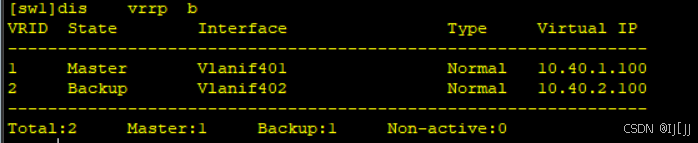

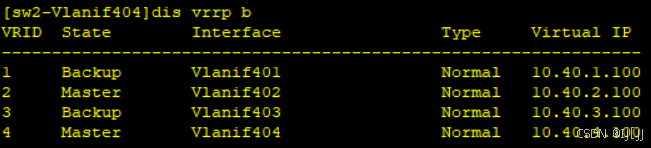

vrrp配置：
[sw1-Vlanif401]ip    binding    vpn-instance    VRF
[sw1-Vlanif401]ip add   10.40.1.1  24
[sw1-Vlanif401]vrrp   vrid 1   virtual-ip     10.40.1.100
[sw1-Vlanif401]vrrp vrid     1  priority    120
[sw1-Vlanif401]vrrp vrid 1 preempt-mode timer delay    60
[sw1-Vlanif401]vrrp vrid 1 track interface g 0/0/3   reduced    30
[sw1-Vlanif402]ip  binding    vpn-instance    VRF
[sw1-Vlanif402]ip   add  10.40.2.1   24
[sw1-Vlanif402]vrrp vrid 2   virtual-ip    10.40.2.100



[sw2-GigabitEthernet0/0/3]po   li   t
[sw2-GigabitEthernet0/0/3]po t all  v    401   402
[sw2-GigabitEthernet0/0/4]po   li   t
[sw2-GigabitEthernet0/0/4]po t all v 401 402
[sw2-Vlanif401]ip   binding    vpn-instance    VRF
[sw2-Vlanif401]ip  add   10.40.1.2   24
[sw2-Vlanif401]vrrp   vrid    1  virtual-ip    10.40.1.100
[sw2-Vlanif402]ip   binding     vpn-instance   VRF
[sw2-Vlanif402]ip  add 10.40.2.2   24
[sw2-Vlanif402]vrrp   vrid    2  virtual-ip    10.40.2.100
[sw2-Vlanif402]vrrp   vrid     2   priority    120
[sw2-Vlanif402]vrrp   vrid    2  preempt-mode     timer    delay    60
[sw2-Vlanif402]vrrp   vrid   2  track   int   g   0/0/3   reduced    30

 防火墙配置：



[FW1]vlan   b    401   402   403  404    //接口vlan配置
[FW1-GigabitEthernet1/0/0]ip   add   10.10.10.1   30
[FW1-GigabitEthernet1/0/2]int   g   1/0/2.401
[FW1-GigabitEthernet1/0/2.401]ip   add   10.40.1.10   24
[FW1-GigabitEthernet1/0/2.401]vlan-type     dot1q    401
[FW1-GigabitEthernet1/0/2.401]int   g   1/0/2.402
[FW1-GigabitEthernet1/0/2.402]ip   add    10.40.2.10   24
[FW1-GigabitEthernet1/0/2.402]vlan-type     dot1q    402
[FW1-GigabitEthernet1/0/2.402]int   g    1/0/3.403
[FW1-GigabitEthernet1/0/3.403]ip  add   10.40.3.10   24
[FW1-GigabitEthernet1/0/3.403]vlan-type   dot1q    403
[FW1-GigabitEthernet1/0/3.403]int   g   1/0/3.404
[FW1-GigabitEthernet1/0/3.404]ip  add   10.40.4.10   24
[FW1-GigabitEthernet1/0/3.404]vlan-type   dot1q    404

[FW1]firewall   zone    trust     //安全区域
[FW1-zone-trust]add   interface    g   1/0/2.401
[FW1-zone-trust]add   interface    g   1/0/2.402
[FW1]firewall   zone    untrust
[FW1-zone-untrust]add   int  g 1/0/3.403
[FW1-zone-untrust]add   int  g 1/0/3.404
[FW1]firewall   zone    dmz
[FW1-zone-dmz]add   int   g   1/0/0

双机热备配置----------------------------下联VRF--------------------------
[FW1]int g 1/0/2.401
[FW1-GigabitEthernet1/0/2.401]vrrp vrid 5 virtual-ip 10.40.1.200 active
[FW1]interface GigabitEthernet 1/0/2.402
[FW1-GigabitEthernet1/0/2.402]vrrp vrid 6 virtual-ip 10.40.2.200 standby
----------------------------上联Public--------------------------
[FW1]interface GigabitEthernet 1/0/3.403
[FW1-GigabitEthernet1/0/3.403]vrrp vrid 7 virtual-ip 10.40.3.200 active
[FW1]int g 1/0/3.404
[FW1-GigabitEthernet1/0/3.404]vrrp vrid 8 virtual-ip 10.40.4.200 standby
[FW1]hrp mirror session enable ---快速备份功能
[FW1]hrp interface GigabitEthernet 1/0/0 remote 10.10.10.2 ---定义心跳线和对端IP
[FW1]hrp enable



配置静态路由
HRP_M[FW1]ip   route-static    0.0.0.0  0    10.40.3.100
HRP_M[FW1]ip   route-static    0.0.0.0  0    10.40.4.100   preference   70   // 上行缺省

HRP_M[FW1]ip    route-static   192.168.0.0   16   10.40.1.100   //下行路由
HRP_M[FW1]ip    route-static   192.168.0.0   16   10.40.2.100   preference  70



//安全策略
HRP_M[FW1]security-policy
HRP_M[FW1-policy-security]rule   name   t_to_u
HRP_M[FW1-policy-security-rule-t_to_u]source-zone   trust
HRP_M[FW1-policy-security-rule-t_to_u]destination-zone    untrust
HRP_M[FW1-policy-security-rule-t_to_u]source-address   192.168.0.0  16
HRP_M[FW1-policy-security-rule-t_to_u]action     permit

  FW2配置同理

VRF交换机配置：

public配置：
[sw1-Vlanif403]ip  add   10.40.3.1    24
[sw1-Vlanif403]vrrp   vrid    3   virtual-ip     10.40.3.100
[sw1-Vlanif403]vrrp   vrid    3   priority   120
[sw1-Vlanif403]vrrp   vrid    3   preempt-mode  timer    delay    60
[sw1-Vlanif403]vrrp   vrid    3   track int   g   0/0/1   reduced    30
[sw1-Vlanif404]ip  add   10.40.4.1   24
[sw1-Vlanif404]vrrp vrid 4 virtual-ip 10.40.4.100

 同理sw2配置



交换机上路由配置：
[sw1]ip route-static vpn-instance VRF 0.0.0.0   0  10.40.1.200
[sw1]ip  route-static   vpn-instance    VRF   0.0.0.0  0  10.40.2.200   preferen
ce   70
[sw1]ip route-static 192.168.0.0 16  10.40.3.200
[sw1]ip route-static 192.168.0.0 16 10.40.4.200 preference    70

[sw2]ip  route-static   vpn-instance    VRF  0.0.0.0   0   10.40.2.200
[sw2]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.1.200  preference   70
[sw2]ip   route-static   192.168.0.0  16  10.40.4.200
[sw2]ip route-static 192.168.0.0 16 10.40.3.200  preference    70


激活接口
HRP_M[FW1-GigabitEthernet1/0/2]ip add 1.1.1.1   24
HRP_M[FW1-GigabitEthernet1/0/2]undo   ip  add
g   1/0/3   也需要

 FW2同理

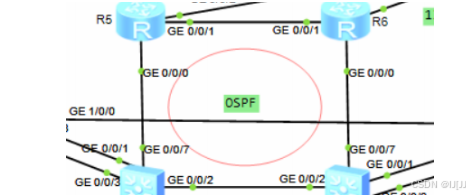

步骤4：核心到边界配置：、



SW1-SW2 ： VLAN 201 --- 10.20.1.0/24
SW1-R5 ： VLAN 105 ---- 10.10.5.0/24
SW2-R6 ： VLAN 206 ---- 10.20.6.0/24
R5-R6 ： ---- 10.56.0.0/24
[sw1]vlan   b    201  105
[sw1-GigabitEthernet0/0/7]po  li   a
[sw1-GigabitEthernet0/0/7]po   de  v    105
[sw1-GigabitEthernet0/0/7]undo   stp   enable
[sw1-GigabitEthernet0/0/2]po  t   all  v  201
[sw1-GigabitEthernet0/0/2]undo   stp  enable
[sw1-Vlanif105]ip  add   10.10.5.1  24
[sw1-Vlanif201]ip  add   10.20.1.1  24
[sw1]ospf   2   router-id    1.1.1.1
[sw1-ospf-2]a   0
[sw1-ospf-2-area-0.0.0.0]network    10.20.1.1   0.0.0.0
[sw1-ospf-2-area-0.0.0.0]network 10.10.5.1 0.0.0.0

 sw2同步配置

r5:

[R5-GigabitEthernet0/0/0]ip add   10.10.5.5  24
[R5-GigabitEthernet0/0/1]ip add 10.56.0.5 24
[R5]ospf   1   router-id   5.5.5.5
[R5-ospf-1]a  0
[R5-ospf-1-area-0.0.0.0]network    10.56.0.5  0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 10.10.5.5 0.0.0.0

[R6-GigabitEthernet0/0/0]ip  add  10.20.6.6   24
[R6-GigabitEthernet0/0/1]ip  add   10.56.0.6 24
[R6]ospf   1   router-id   6.6.6.6
[R6-ospf-1]a  0
[R6-ospf-1-area-0.0.0.0]network    10.56.0.6  0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 10.20.6.6  0.0.0.0



 步骤5：ISP

[R5-GigabitEthernet0/0/2]ip add   12.0.0.5 24
[R5]ip route-static 0.0.0.0  0 12.0.0.100
[R5-ospf-1]default-route-advertise
[R5]acl  2000
[R5-acl-basic-2000]rule permit source 192.168.0.0  0.0.255.255
[R5-GigabitEthernet0/0/2]nat   outbound    2000

[R6-GigabitEthernet0/0/2]ip add  13.0.0.0  24
[R6]ip   route-static    0.0.0.0  0  13.0.0.100
[R6-ospf-1]default-route-advertise
[R6-ospf-1]acl  2000
[R6-acl-basic-2000]rule   permit   source    192.168.0.0   0.0.255.255
[R6-GigabitEthernet0/0/2]nat   outbound   2000

[ISP-GigabitEthernet0/0/0]ip add   12.0.0.100  24
[ISP-GigabitEthernet0/0/1]ip  add   13.0.0.100  24
[ISP-LoopBack0]ip  add  100.1.1.1   24

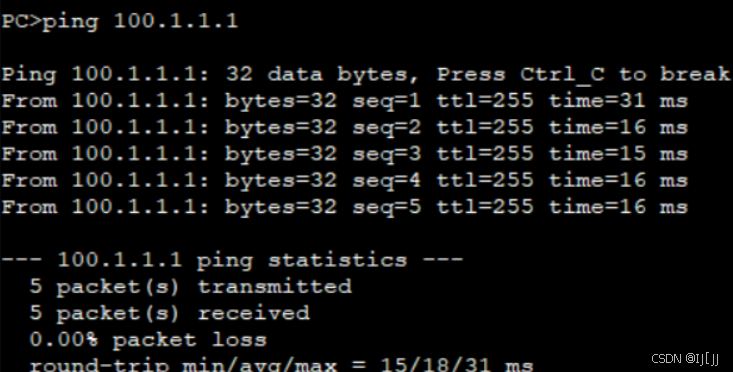

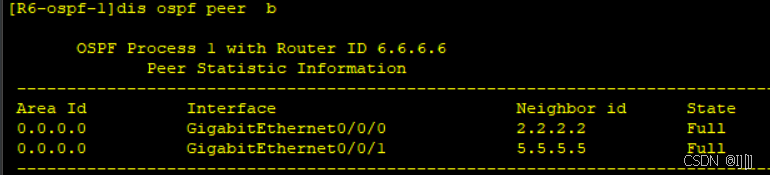

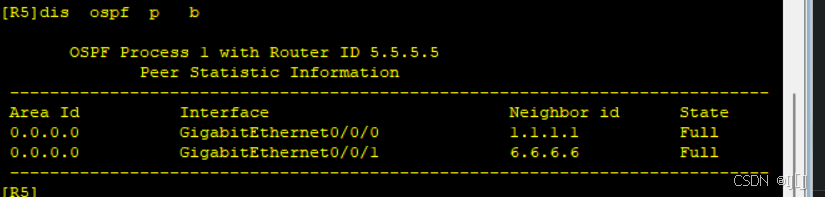

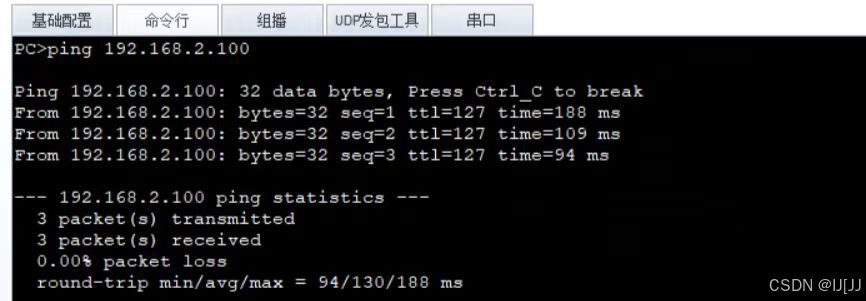

 结果：





IJ[JJ
关注
防火墙的负载分担双机热备
xw19979790869的博客
11-17 321
同理，路由器R1到内部网络路由的下一跳地址被设置成了VRRP备份组1的虚拟IP地址10.0.1.1，路由器R1发往内部网络的流量会被引导到FW_A上处理。路由器R2到内部网络路由的下一跳被设置成了VRRP备份组2的虚拟IP地址10.0.1.2，路由器R2发往内部网络的流量会被引导到FW_B上处理。FW_A响应的ARP报文会刷新交换机的MAC地址表和主机的ARP缓存表，使这部分主机发往外部网络的流量都被引导到FW_A上处理。FW_B的VRRP备份组3状态为。所示，FW_A的VRRP备份组1和3状态被配置成。
防火墙双击热备技术
Reloaded12138的博客
01-03 2091
防火墙双击热备技术 双击热备技术原理 产生原因：传统的组网方式，内部用户和外部用户的交互报文全部通过Firewall 。如果Firewall 出现故障，内部网络中所有以Firewall 作为默认网关的主机与外部网络之间的通讯将中断，通讯可靠性无法保证。 VRRP在防火墙应用中存在的缺陷：传统VRRP方式无法实现主、备用防火墙状态的一致性。 为了保证所有VRRP备份组切换的一致性，在VRRP的基础上进行了扩展，推出了VGMP（VRRP Group Management Protocol）来弥补此局限。 防火墙
旁挂组网双机热备负载分担
2201_76045651的博客
03-03 639
关闭了sw1交换机0/0/1和0/0/3口后在4口以及sw2的3口抓包信息看出流量确实走的是sw2。因为流量是有去有回的，所以防火墙上也需要配置两条静态的回程路由（仅拿出两条VRRP备份组举例）将一台设备进行分割,变为多台设备,并且虚拟出来的设备与原本。通过静态路由方式,将流经核心交换机的流量引导到防火墙,需要在核心交换。级高于静态路由,导致前面配置的静态路由失效,即流量无法被引导到防火墙。的设备是相互完全隔离,路由之间互不干扰,接口之间互不干扰。需要被分割为两台设备，分别与上下行设备连接，故需要先创建。
华为防火墙双机热备（负载分担）
YancyYue颜悦的专栏
05-09 908
华为防火墙做负载分担实验，使用ENSP、EVE都可以进行实验
旁挂负载分担组网场景
2401_82509187的博客
02-28 333
因为VPN实例和物理设备，之间是完全相互独立的，所以，MAC地址表等各类信息也是相互独立的。在进行配置时，需要携带vpn-instance参数，设备才知道使用那个设备的表单。因为SW2和SW3需要分隔成两台设备，分别为上下设备连接，故需要先创建VRP空间，其中GE0/0/3-GE0/0/6属于该空间接口。让g0/0/1口禁止使用stpx协议。VRF交换机和防火墙的路由交互。SW1和SW2配置基本相同。Sw3与Sw4配置相同。3、交换网络负载均衡。
双机热备（负载分担模式）以及带宽管理
weixin_75189493的博客
07-18 1183
1、DMZ区内的服务器，办公区仅能在办公时间内9：00-18：00）可以访问，生产区的设备全天可以访问2、生产区不允许访问互联网，办公区和游客区允许访问互联网；3、办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.104、办公区分为市场部和研发部，研发部IP地址固定，访问DMZ区使用匿名认证，市场部需要用户绑定IP地址，访问DMZ区使用免认证；
双击热备旁挂组网
jayais的博客
03-10 183
因为 SW1 和 SW2 需要被分割为两台设备，分别与上下行设备连接，故需要先创建 VRF 空间，其中GE0/0/3-GE0/0/6 属于该空间接口。和负载分担，所以sw1和sw2分别需要转换成VRF和PUBLIC两部分，fw1，fw2和sw1，sw2之间需要八个vrrp。2.需要做智能选路，设置主从设备和优先级。3.实现全网通，需要做ospf和静态路由。各设备ip网关配置省略。
【WLAN】华为无线AC双机热备-负载分担—双链路热备份
ling
04-26 1152
双链路备份的传统配置方式是在主、备AC上为AP指定对方AC的IP地址，并分别配置优先级，通过比较优先级的方式来确定主、备AC。为简化配置逻辑，新配置方式只需要在主、备AC上为AP指定相同的优选AC和备选AC。采用双链路热备份的方式提高无线用户的数据传输的可靠性，并且热备份的AC设备能进行负载分担。引用模板：VAP模板wlan-net、域管理模板default、AP系统模板ap-system1。引用模板：VAP模板wlan-net、域管理模板default、AP系统模板ap-system2。
玩转华为ENSP模拟器系列 | IPSec网关负载分担双机热备，隧道之间不备份
COCO_gsta的博客
10-17 1809
企业期望分支用户访问总部的流量受IPSec隧道保护，且FW_B和FW_C可以同时处理分支发往总部的IPSec流量。由于上下路由器也需要获知到总部和分支的私网路由，因此这里还需要将FW_B到总部和分支的静态路由导入到OSPF中，由OSPF将这些静态路由发布给上下路由器。在FW_A中需要配置两个IPSec策略，因为两个IPSec策略不能引用同一个ACL，所以这里需要配置两个编号不同，但是规则相同的ACL。配置IP-Link，用于监控FW_A到FW_B、FW_C的链路是否正常。配置FW_B的域间安全策略。
HUAWEI-Ensp模拟器 双机热备传统方式.docx
11-12
2. **负载分担方式**：负载分担方式通常与双链路热备技术配合使用。这种方式下，每台AP都与两台AC建立CAPWAP隧道，并通过CAPWAP报文中包含的优先级信息确定主用AC和备用AC。两台AC之间也建立了HSB隧道。正常情况下，...
由浅入深玩转华为WLAN---25 高可用性系列（1）双击热备概述1
08-03
首先，HSB是华为在AC中实现的一种双击热备策略，旨在同步两台设备之间的信息，确保在主用设备故障时，备用设备能无缝接管工作，保持用户连接和服务的连续性。HSB+VRRP的方式通常用于实现主备模式，其中VRRP（Virtual...
防火墙双机热备
Limit_23的博客
07-27 2215
FW_A作为VRRP备份组1和3的Master设备，VRRP备份组2和4的Backup设备；分别将两台交换机的三个接口加入同一个VLAN（华为设备接口默认在VLAN 1），将内网PC1的默认网关设置为VRRP备份组3的虚拟IP地址10.3.0.1，内网Client1的默认网关设置为VRRP备份组4的虚拟IP地址10.3.0.2。配置R1接口地址，且在Router上配置到内网的等价路由，路由下一跳分别指向VRRP备份组1和VRRP备份组2的虚拟IP地址。双机热备状态成功建立后，在FW_A上配置安全策略。
python集成inotify-rsync实现跨服务器文件同步
最新发布
alex1801
06-01 219
摘要：本文介绍了一个基于Python watchdog库与rsync命令的文件同步监控工具。该系统通过watchdog监控源目录的文件变更（创建/修改/删除/移动），将变更收集到待处理队列，并设置1秒延迟合并多次操作。采用rsync实现增量同步，支持--delete保持目录一致性和--exclude排除特定文件。环境准备包括安装rsync/watchdog及配置SSH免密登录。核心代码展示了事件处理、命令构建和同步执行逻辑，提供初始同步选项，实现了高效可靠的自动化文件同步方案。（149字）
压测服务器和线上环境的区别
m0_46322965的博客
05-29 406
在进行服务器压测时，测试环境与线上环境的差异会直接影响测试结果的可靠性。
服务器数据恢复—EMC存储raid5阵列故障导致上层应用崩了的数据恢复案例
beiya123的博客
05-29 336
4、使用北亚企安自主开发的文件解释程序对导出的lun进行文件系统解释。1、将存储中的所有硬盘编号后取出，以只读方式进行全盘镜像，在镜像过程中观察掉线硬盘是否存在物理故障和坏道。2、在镜像文件上分析所有硬盘的底层数据，获取到原存储中raid5阵列的硬盘盘序，raid条带大小、raid阵列信息等重组raid所需要的相关信息，根据这些信息重组raid。3、重组完成后分析LUN在RAID中的分配信息和LUN分配的数据块MAP。根据上述信息，使用北亚企安自主开发的程序解释LUN的数据MAP并导出LUN的所有数据。
Linux中的权限概念
f040731_007的博客
05-28 913
Linux系统的介绍及操作系统的基本概念Linux基本指令(保姆级教学)
压测的服务器和用户环境的区别
m0_46322965的博客
05-28 1053
在性能压测中，测试服务器与真实用户环境的差异会直接影响测试结果的准确性。
小白畅通Linux之旅-----Linux进程管理
m0_74617719的博客
05-28 588
进程的所有者#进程id#进程占用的cpu百分比#进程占用的内存百分比#进程使用的虚拟内存大小#进程使用的物理内存大小#进程所在终端#进程状态#启动时间#运行时间#启动进程的命令。查看进程的信息，包括进程是否已经消亡，通过pgrep来获得正在被调度的进程的相关信息。-a 显示现行终端机下的所有进程，包括其他用户的进程。用于查看进程树之间的关系，谁是父进程，谁是子进程，可以清楚的看出来是谁创建了谁。-o 当匹配多个进程时，显示进程号最小的那个。
【仿muduo库实现并发服务器】实现时间轮定时器
Extreme_wei的博客
05-30 1030
【仿muduo库实现并发服务器】实现时间轮定时器
华三防火墙双机热备负载分担
01-10
### H3C 防火墙双机热备与负载分担配置指南 #### 双机热备 (HSRP/VRID) 为了实现H3C防火墙之间的高可用性和冗余，通常采用Hot Standby Router Protocol (HSRP) 或 Virtual Router Redundancy Protocol (VRRP)[^1]...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
