用例图基本知识

用例图是软件工程和系统设计中的一种重要工具，主要用于描述系统的功能和用户交互。以下是关于用例图的基本知识：

一、定义与用途

用例图通过展示参与者（Actor）、用例（Use Case）以及它们之间的关系，来描述系统的功能。它主要用于软件需求分析阶段，帮助软件分析人员、开发人员和用户之间进行沟通，确保对系统功能的理解一致。

二、基本元素

1. 用例：表示系统的一个功能或行为。在图形上，用例通常用一个椭圆来表示。用例的名称应该能够清晰地反映出该用例的功能。
2. 参与者：也称为角色（Actor），是与系统交互的外部实体。这些实体可以是人、设备或其他系统。在图形上，参与者通常用一个小人图标来表示。参与者可以触发系统事件、输入信息，并从系统接收信息。
3. 关系：表示参与者与用例之间、用例与用例之间的交互关系。这些关系包括关联关系、泛化关系、包含关系、扩展关系等。

三、关系类型

1. 关联关系：表示参与者和用例之间的通信关系。任何一方都可以发送或接收消息。在图形上，关联关系通常用带箭头的实线来表示，箭头指向消息接收方。
2. 泛化关系：也称为归纳关系，表示用例或用例角色之间的继承关系。一个用例（或角色）可以继承另一个用例（或角色）的行为和属性。在图形上，泛化关系通常用带空心箭头的实线来表示，箭头指向被继承的用例（或角色）。

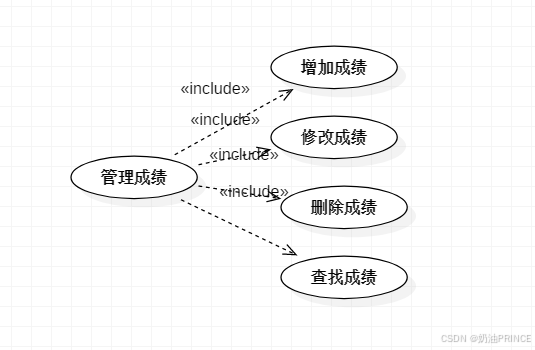

3. 包含关系：表示一个用例（包含用例）需要包含另一个用例（被包含用例）的行为。在图形上，包含关系通常用带箭头的虚线来表示，箭头指向被包含的用例，并在虚线旁边标注“<<include>>”。
4. 扩展关系：表示一个用例（扩展用例）在某些条件下可以扩展另一个用例（基础用例）的行为。在图形上，扩展关系通常用带箭头的虚线来表示，箭头指向被扩展的用例（基础用例），并在虚线旁边标注“<<extend>>”。

四、绘制步骤

绘制用例图通常遵循以下步骤：

1. 确认用例图的要素：包括参与者、用例以及它们之间的关系。
2. 选择恰当的显示符号：参与者用人型符号表示，用例用椭圆符号表示，关系用带箭头或不带箭头的线表示。
3. 按照确定的关系连接参与者和用例：根据系统的功能需求和用户交互情况，将参与者和用例之间、用例与用例之间的关系用线连接起来。
4. 对关键要素进行信息标注：对用例和参与者的名称、功能等进行标注，以便更好地理解系统的功能需求。

五、工具与示例

绘制用例图的工具很多，包括传统的Word、PPT等办公软件，以及专业的Visio、亿图图示等绘图软件。这些工具提供了丰富的符号库和绘图功能，可以帮助用户快速绘制出清晰、准确的用例图。

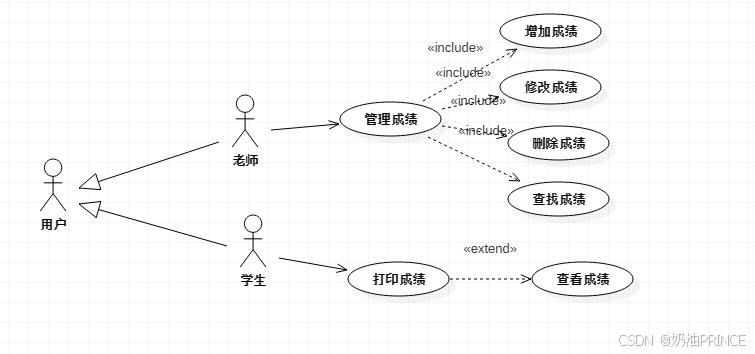

以下是一个完整用例图模板

综上所述，用例图是软件工程和系统设计中的一种重要工具，通过展示参与者、用例以及它们之间的关系来描述系统的功能。掌握用例图的基本知识对于确保系统功能的正确理解和实现具有重要意义。
