以超声波测距PCB图为例介绍嘉立创PCB的设计

一.认识工具栏

二、自定义封装的介绍

如果我们需要的封装在库里面找不到，可以自定义封装。

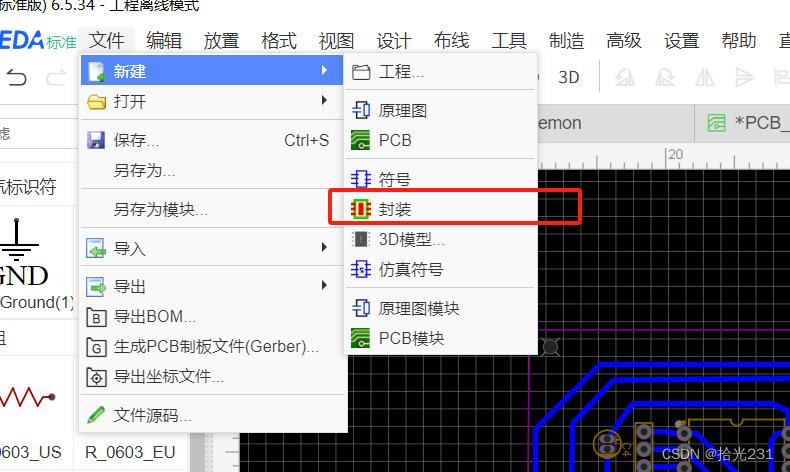

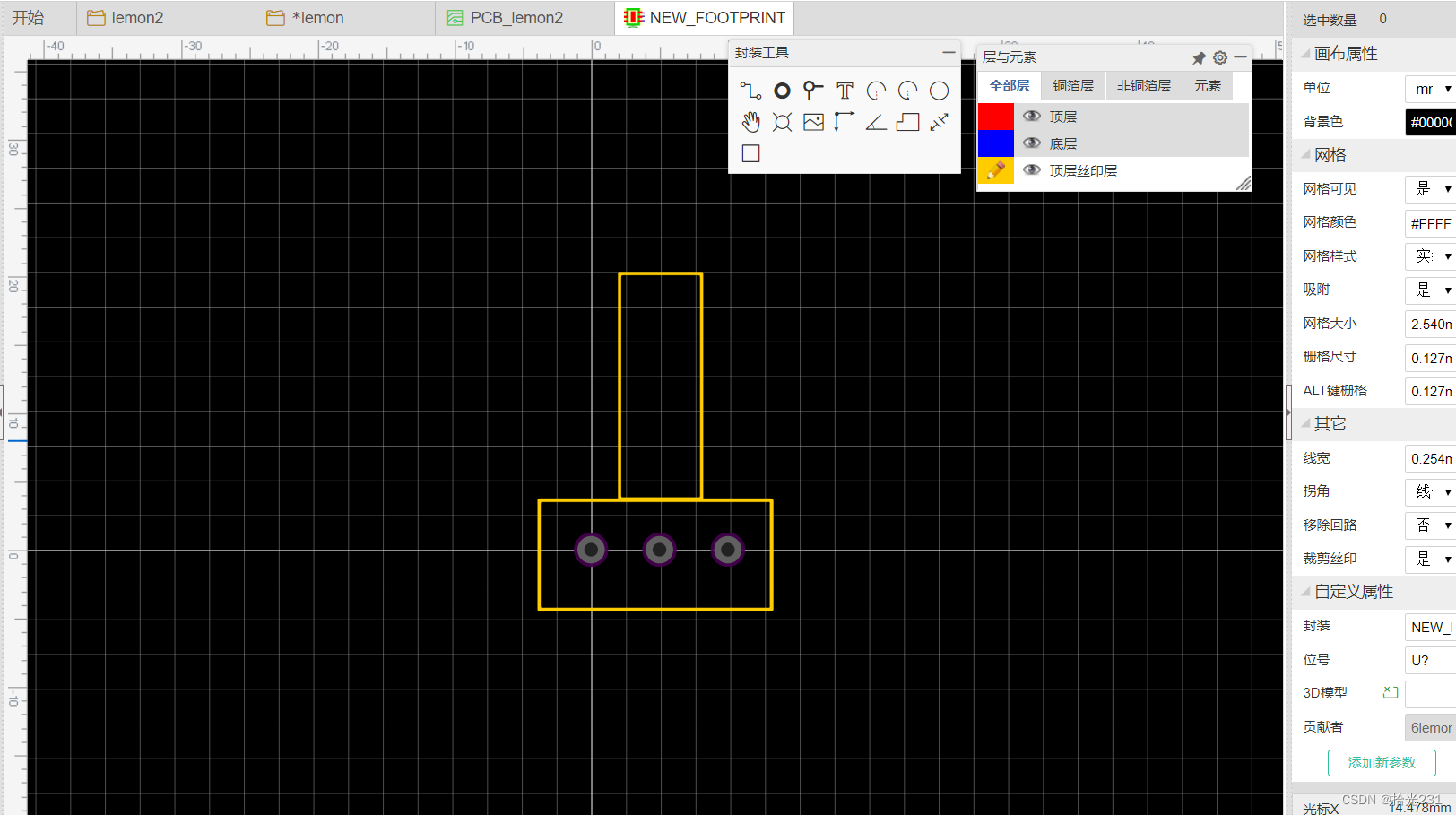

自定义封装有两种方法，第一种方法是在文件菜单下面新建下的封装，利用封装工具和（层与元素）进行设置。例如先点击焊盘，然后放置焊盘，在右侧可以对焊盘进行相应的设置，可以利用画布原点进行巧妙设置，然后通过几个盘之间的距离关系放置其他焊盘。注意！！！在放置时他们之间的顺序问题以及画布原点的设置，他们之间的距离要根据要求来进行设置。也要根据要求进行阻焊扩展的设置，注意不要设置太大或者太小，要设置的符合要求。设置完成之后进行保存，然后可以从元件库中封装我的个人中心里面可以找到这个封装，点击你要更换的元件，然后点击封装进入封装管理器，然后选择封装。选择封装时，先选工作区，点击标签，选择我的个人库里，就可以找到这个封装，然后点击更新封装就可以了。第二种方法是可以在工具下的封装向导里面进行自定义封装，也可以利用工作栏中的星号直接进入设置封装的界面。在应用时和第一种方法设置后的封装应用相同。

注意事项：

但应该注意的时候，在选择封装之后应该检查元件，明确是否连接正确。在自定义封装时要注意你创建封装时的一些属性的设置。注意你所选择的封装要与要求适配。创建封装时要注意原点的设置以及焊盘的放置顺序(标号)问题，否则会在封装运用时出现线的交叉，或则出现错误。若阻焊未设置正确，在选择封装时也会出现错误。

三、详细步骤

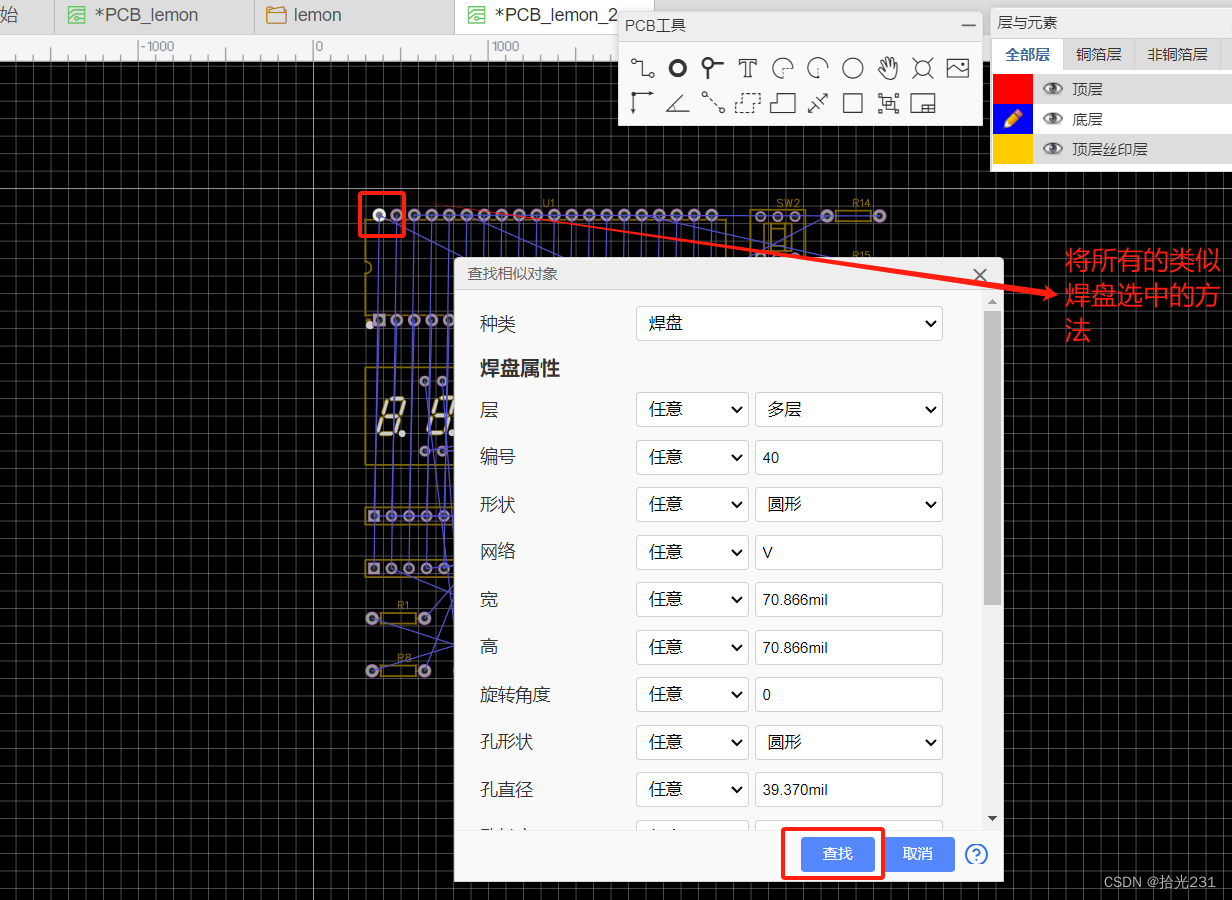

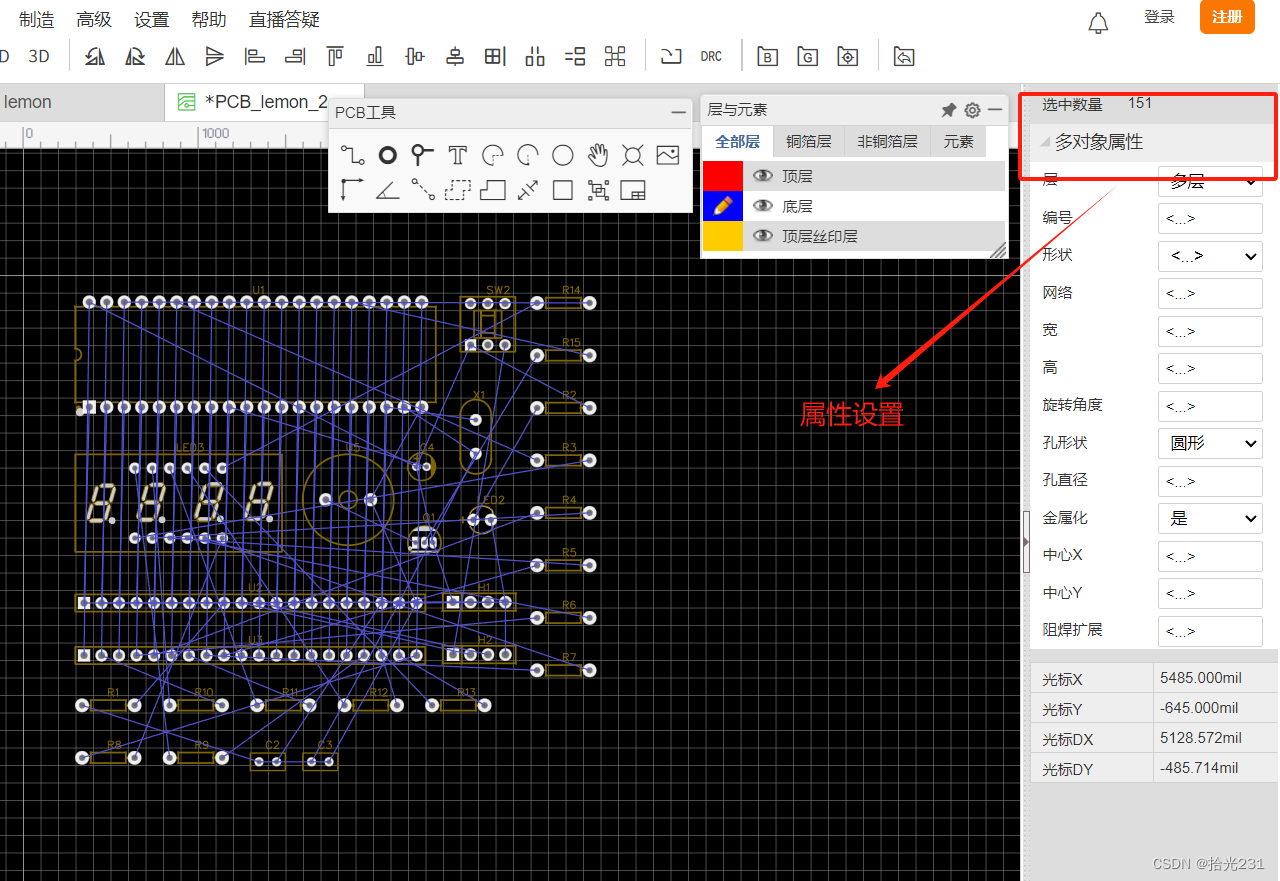

1.设置焊盘的属性，一般设置形状，宽，高，孔形状，孔直径。设置焊盘时，要保证焊盘之间的距离，不要太近，不然后续焊接时会比较难。

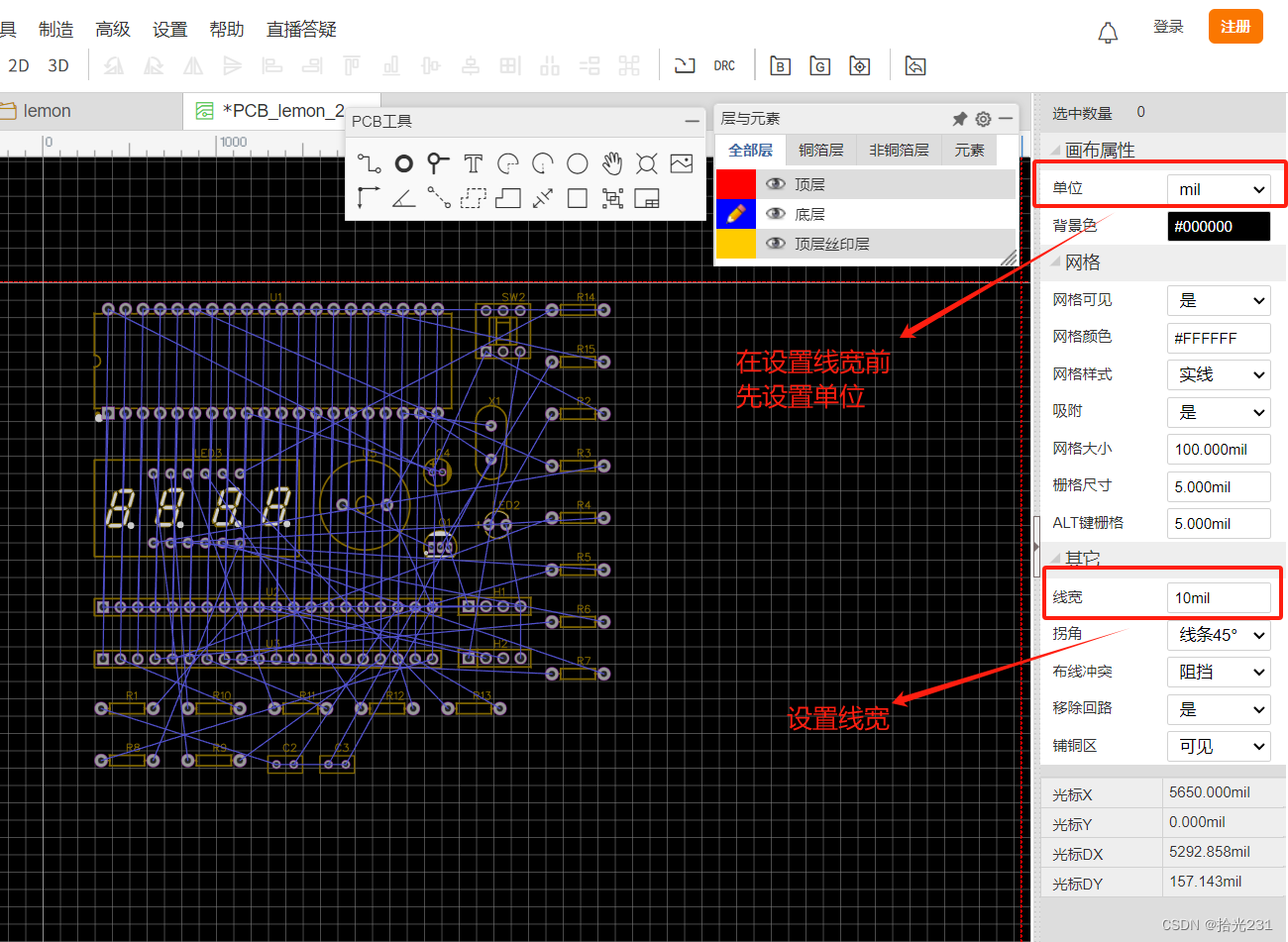

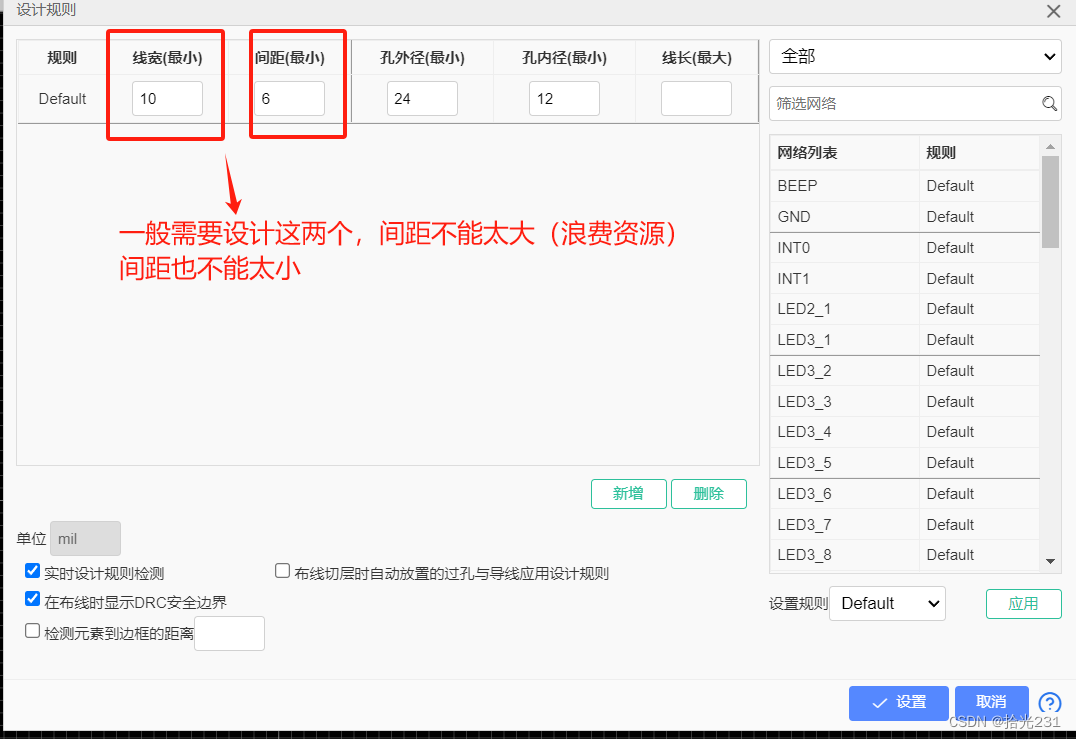

2.选择导线的宽度

3.选择合适的元件摆放位置

网络上可以找到PCB设计布局准则，元件放置完成后，快捷键（90度旋转：空格键）

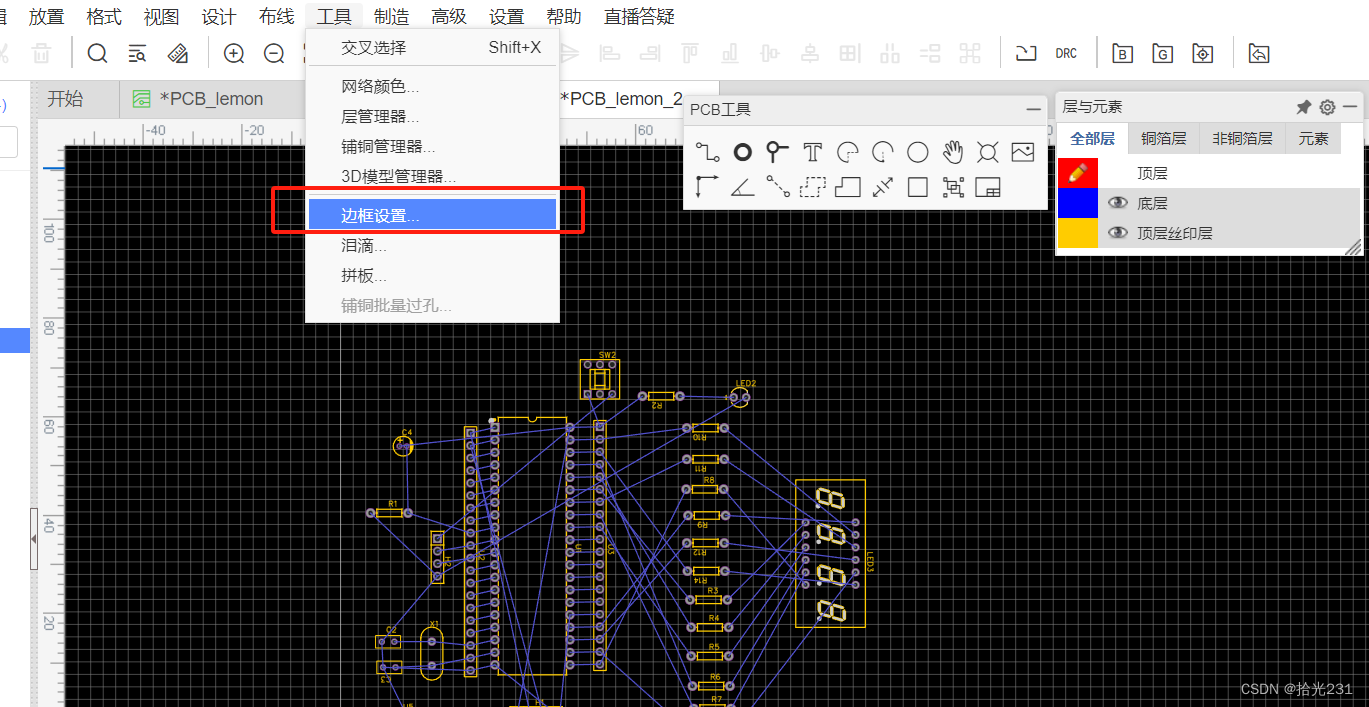

4.加入边框

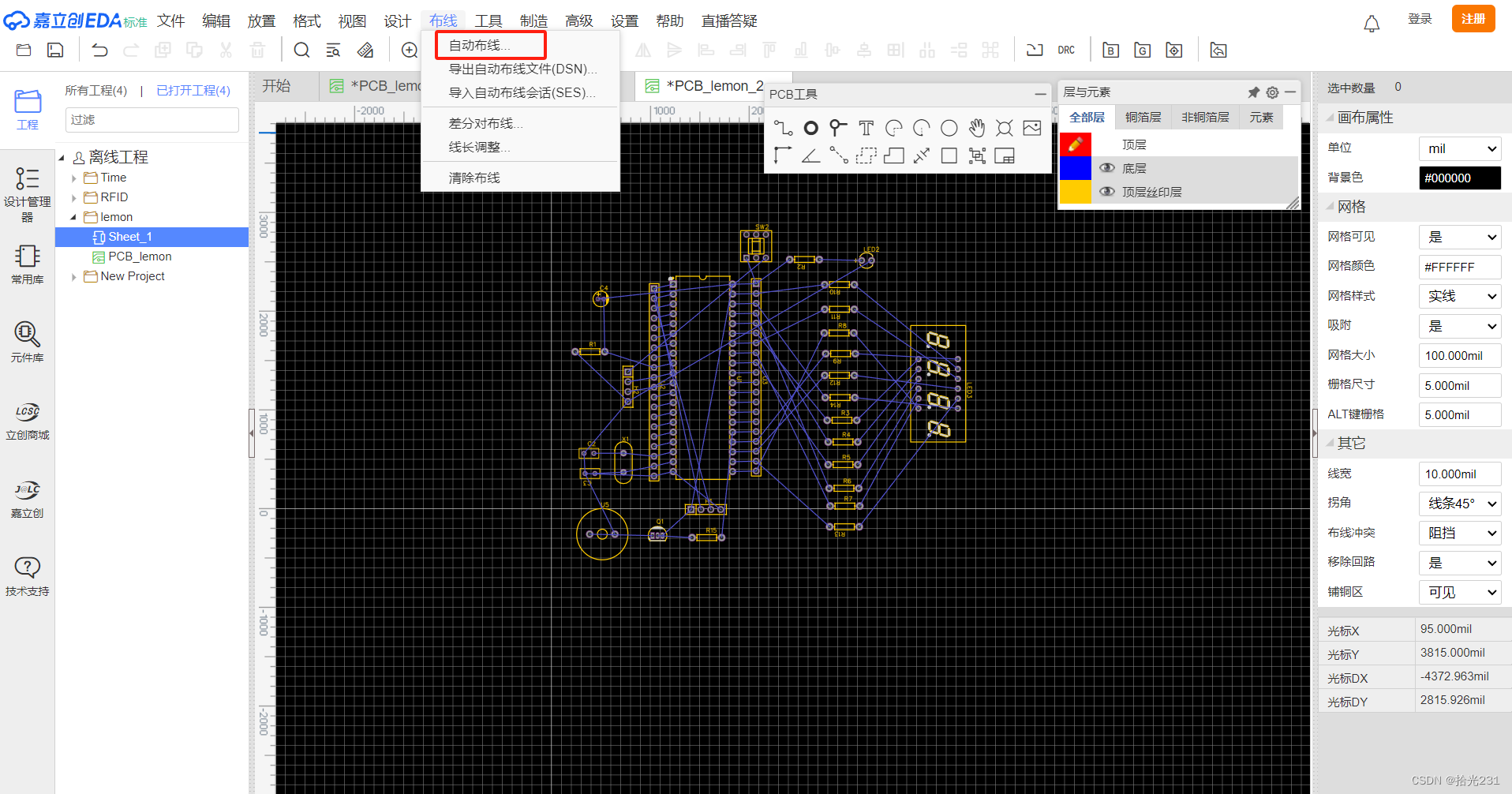

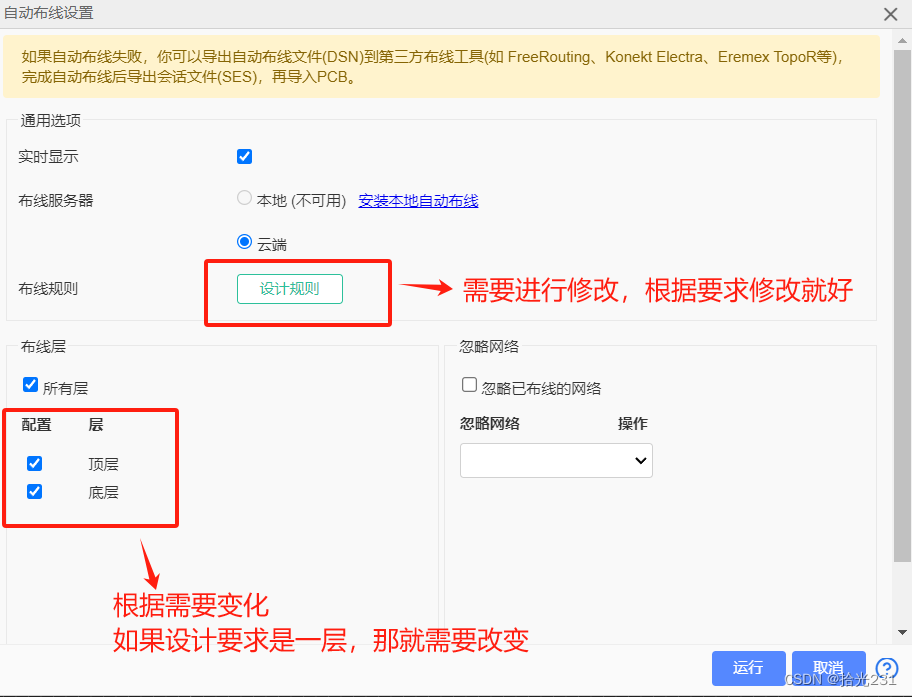

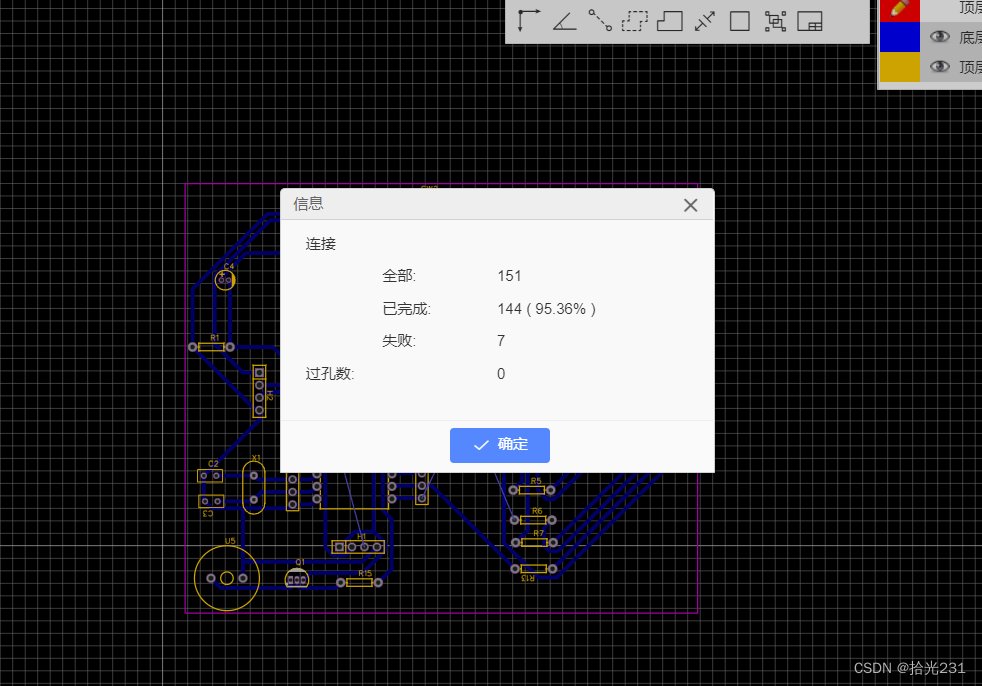

5.自动布线

在自动布线后，可以再调整元件的位置，重新自动布线，但是

注意！！！！

自动布线不一定全部绘制成功，需要手动修整。

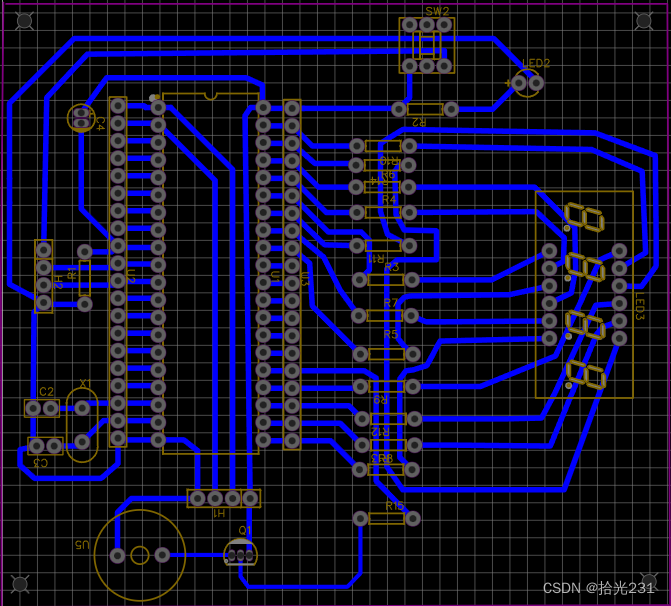

下面的是超声波测距的PCB图。已经测试过下面的PCB图在真实场景下能够测距成功
