基于STM32F103C8T6的小时钟

SSD_LA

已于 2024-10-17 17:38:01 修改

阅读量2.3k

点赞数 31

文章标签： stm32 嵌入式硬件单片机

于 2024-10-17 17:31:23 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_72594637/article/details/143020663

版权

一.题目要求:

在STM32开发板上实现AT命令。PC可通过串口，发送AT命令控制STM32 只可以采用STM32系列，不允许上嵌入式系统

        1:设置时间命令
                PC发送 AT+TIME = 2022-04-01 12:00:00.
                响应：TIME:2022-04-01 12:00:00.
                OK
        2：查询时间命令
                PC发送 AT+TIME?
                响应：TIME:2022-04-01 12:00:00.
                OK
        3: 设定闹钟
                PC发送 AT+ALARM=12:00:00
                响应：ALTER:12:00:00.
                OK
        4:读取闹钟
                PC发送 AT+ALARM?
                响应：ALTER:12:00:00.
                OK
        5：控制功能
                闹钟时间到，打开继电器或LED，并且30秒后关闭。
                程序中不允许超过30ms以上的delay延时

二.需求分析:

1. AT指令

是一种用于控制和配置调制解调器的指令语言。它由Hayes公司在20世纪80年代初期开发，并随着调制解调器的普及而成为了一种行业标准。AT代表“Attention”，意思是“注意”，用于指示设备关注后续的命令。AT指令通常通过串行端口发送给调制解调器，用于执行各种操作，如拨号、挂断电话、配置网络设置、查询状态等。尽管最初设计用于模拟调制解调器，但AT指令也被用于控制数字调制解调器和其它类型的通信设备，如GSM模块、3G/4G模块等。

2. 综合考量:

通过五点要求,可以得出我们需要用到的硬件外设资源以及控制逻辑

外设资源:

串口资源:用于PC与单片机通信

RTC外设:Real-Time Clock,在计算机或电子设备中提供准确日期和时间的硬件模块。

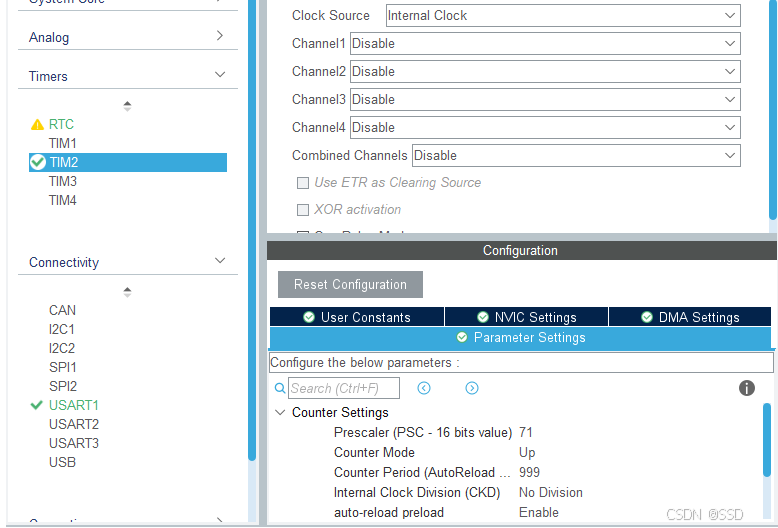

定时器外设:用于实现非阻塞延时

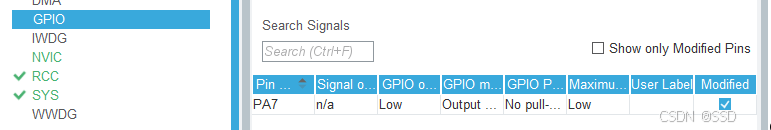

GPIO外设资源:用于闹钟响铃后控制继电器等拓展资源执行相应任务

控制逻辑:

串口通信配置：通过串口与PC进行通信。

AT命令解析：编写代码来解析从PC接收到的AT命令。

命令执行：根据解析出的命令执行相应的操作。

响应发送：将执行结果或确认响应回传给PC

三.功能实现:

1.串口通信:

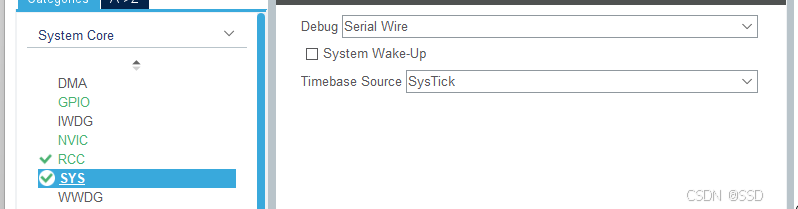

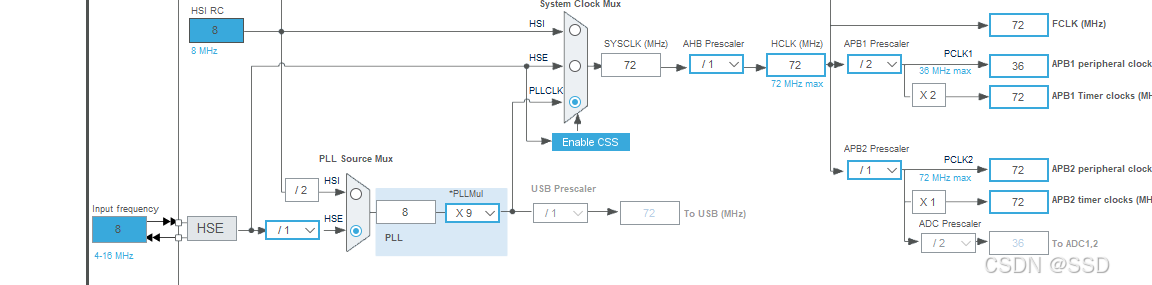

cubeMX中创建工程->选择调试接口(不配置会导致锁死需要串口刷新固件才可重新下载程序)->配置时钟主频为72MHZ->配置usart1外设->记得打开usart中断

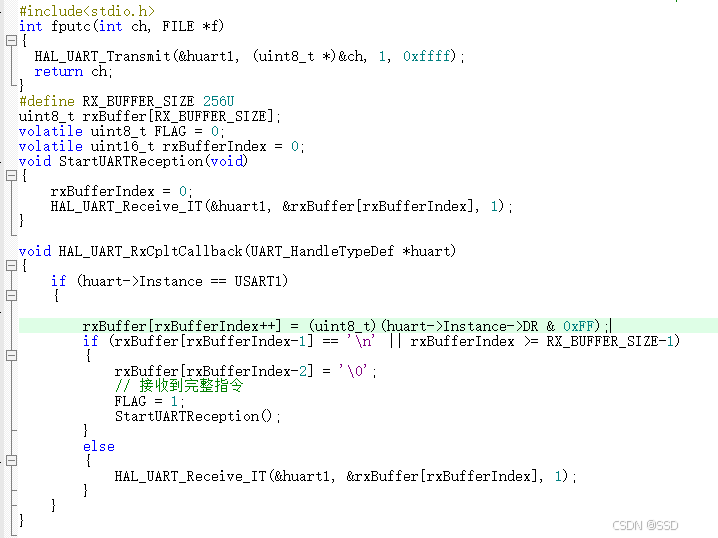

编写串口接收中断服务函数回调函数->重定向printf函数

2：设置时间命令

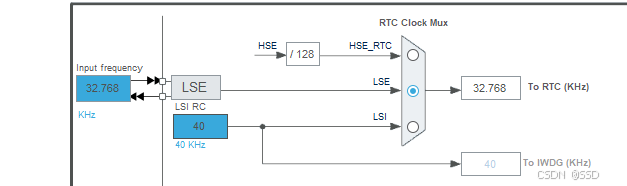

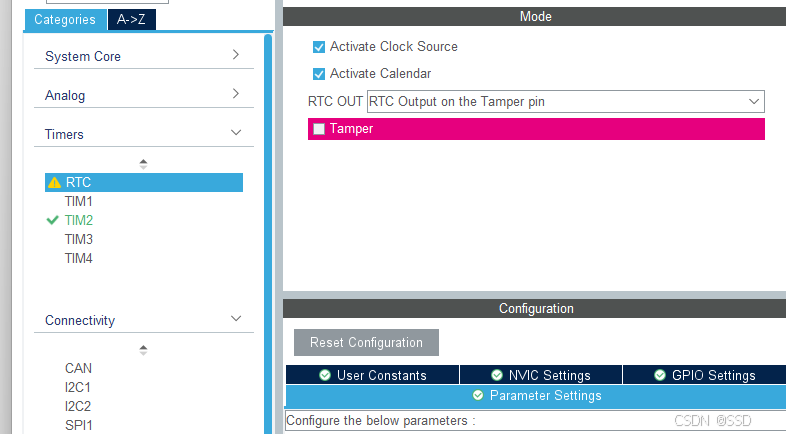

cubeMx中设置RTC模块->勾选前两个,第三个是闹钟功能才会用到的->勾选NVICRTC中断->Config可以保持默认,因后续会封装函数进行更改->Clock模块设置RTC时钟源

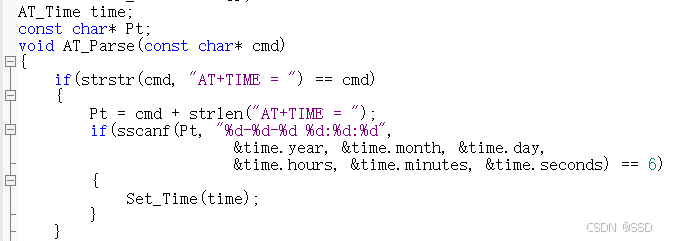

代码编写->创建时钟类型结构体,用于存储年月日时分秒信息->顶层封装一个解析命令的函数如下->AT命令解析我所使用的可能太过简单求大佬

编写Set_Time模块->遇到挺大的问题是RTC模块年份设置,年份存储只能是0-99的数值,需要通过基础2000与偏移量得到年份值>本人采用年份大于2000和小于2000分别设置标志位,分别进行处理,将处理的偏移量存储在RTC年份寄存器中->读取时间和存入时间分别处理根据标志位来确定年份

cubeMX生成代码中HAL库给了RTC年月日和时分秒的结构体->将AT_Parse中解析的时间数据通过自定义结构体更新进cubeMX生成的结构体中(或许不需要转存到cubeMX生成的结构体中,直接传入RTC时间设置库函数也可)->记得调用设置RTC时间的函数,不然更新数据只是改变了结构体值,寄存器中的值不会改变->直接将响应指令返回给PC->与PC端联合调试找BUG
