防御实验二

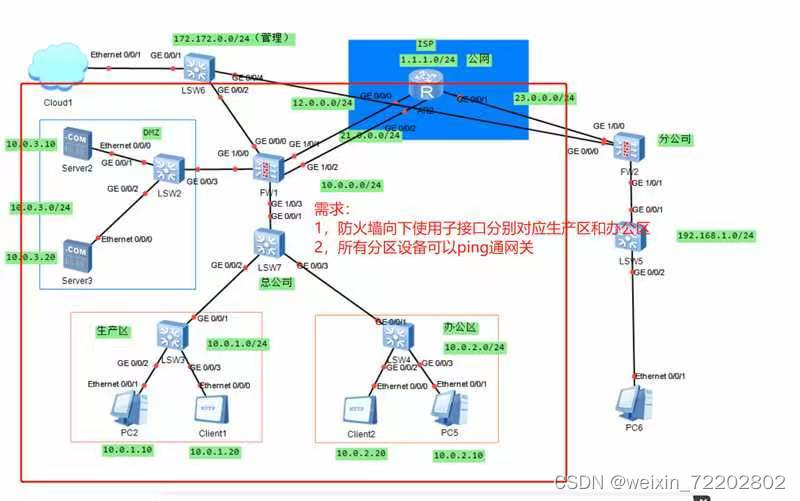

实验要求

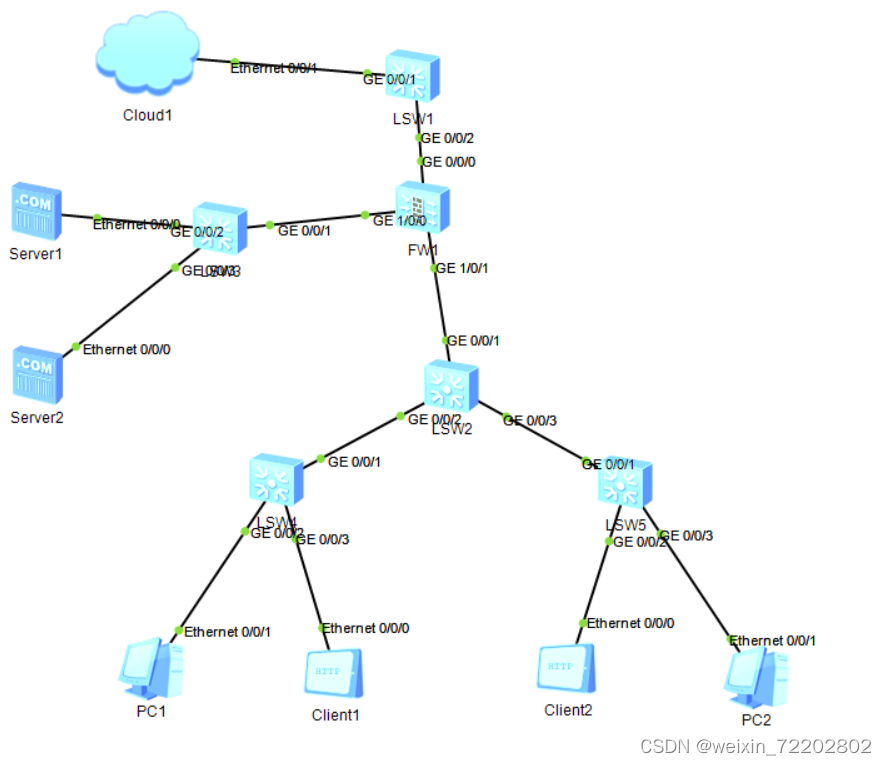

实验拓扑

1.规划IP如图

2.vlan配置

[Huawei]undo info-center enable //关闭日志
Info: Information center is disabled.
[Huawei]vlan 1 //创建
[Huawei-vlan1]qu
[Huawei]int vlan 1//进入
[Huawei-Vlanif1]ip add 10.0.1.1 24

[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access //设置端口类型
[Huawei-GigabitEthernet0/0/2]port default vlan 1//划分

同理

0/0/1口为trunk口允许vlan 2 3通过

3.登陆防火墙打开服务

[USG6000V1-GigabitEthernet0/0/0]ip address 192.168.100.11 24

[USG6000V1-GigabitEthernet0/0/0]service-manage all permit

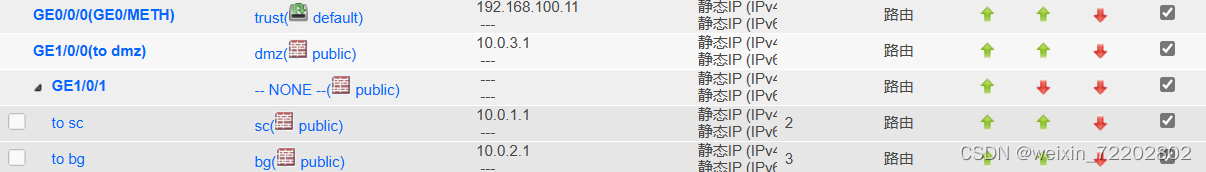

4.设置安全区域和接口

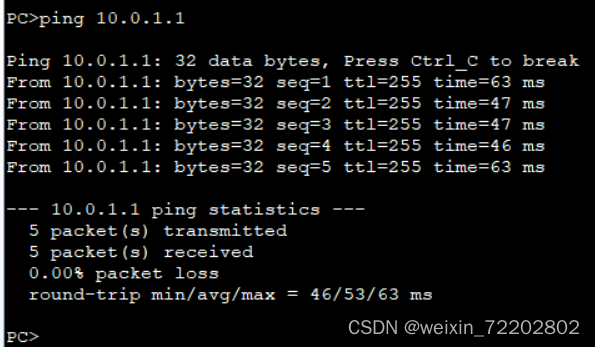

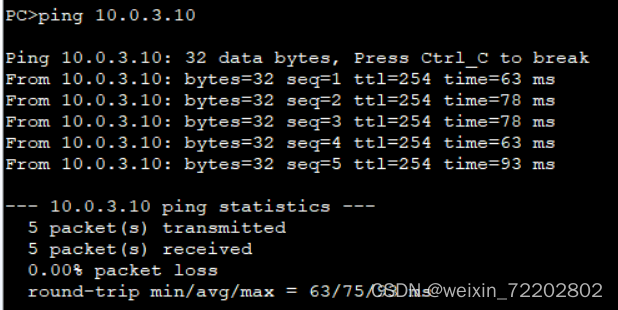

5.测试连通性

需求增加

dmz区存在两台服务器，生产区设备工作时间为9到17点访问，办公区全天访问

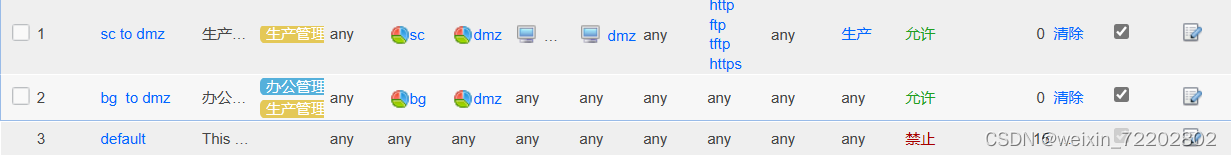

创建安全策略

ping3.0网段测试连通性
