BGP综合实验

最新推荐文章于 2025-06-05 22:51:46 发布
最新推荐文章于 2025-06-05 22:51:46 发布
阅读量110 收藏
点赞数 1
文章标签： 网络 网络协议
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_71988966/article/details/126091976
版权

实验要求

1.R2-7每台路由器均存在一个环回接口用于建立邻居；同时还存在一个环回来代表连接用户的接口；最终这些连接用户的接口网络需要可以和R1/8的环回通讯
2.AS2网段地址 172.16.0.0/16 减少路由条目数量

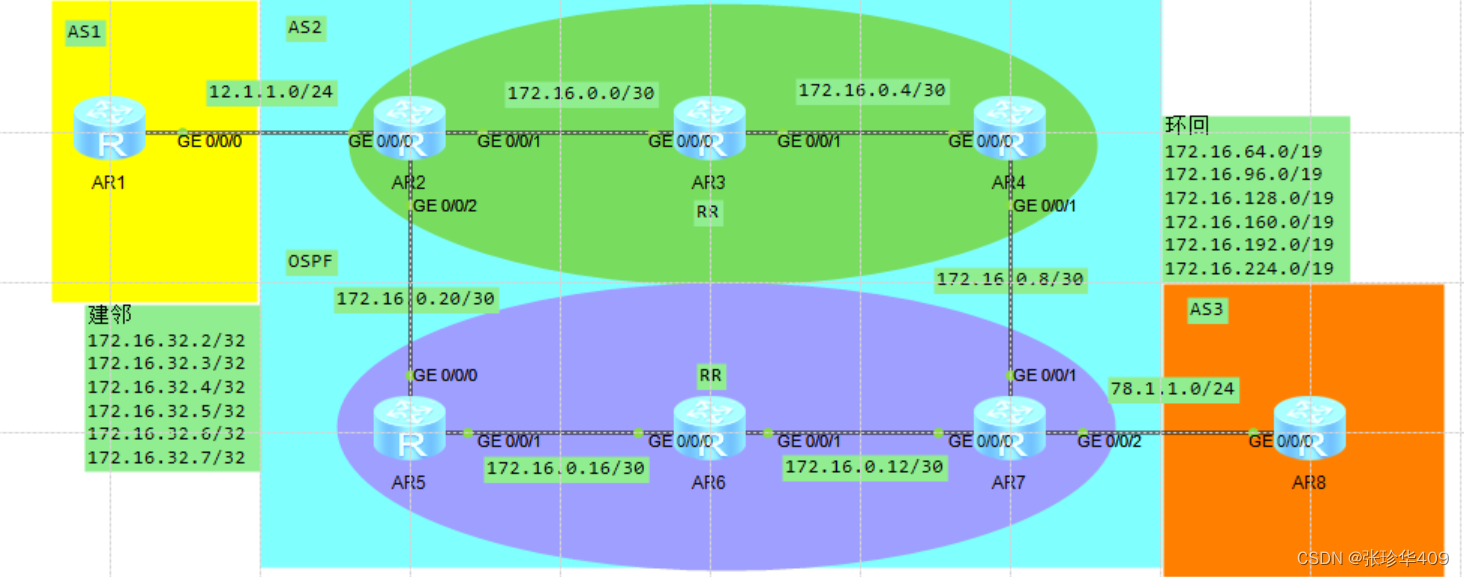

实验拓扑

网段划分（见拓扑图）

地址配置

R1

[R1]INT G0/0/0
[R1-GigabitEthernet0/0/0]IP ADD 12.1.1.1 24
[R1-GigabitEthernet0/0/0]INT L0
[R1-LoopBack0]IP ADD 1.1.1.1 24

R2

[R2]INT G0/0/0
[R2-GigabitEthernet0/0/0]IP ADD 12.1.1.2 24
[R2-GigabitEthernet0/0/0]INT G0/0/1
[R2-GigabitEthernet0/0/1]IP ADD 172.16.0.1 30
[R2-GigabitEthernet0/0/1]INT G0/0/2
[R2-GigabitEthernet0/0/2]IP ADD 172.16.0.21 30
[R2-GigabitEthernet0/0/2]INT L0
[R2-LoopBack0]IP ADD 172.16.32.2 32
[R2-LoopBack0]INT L1
[R2-LoopBack1]IP ADD 172.16.64.1 19

R3

[R3]INT G0/0/0
[R3-GigabitEthernet0/0/0]IP ADD 172.16.0.2 30
[R3-GigabitEthernet0/0/0]INT G0/0/1
[R3-GigabitEthernet0/0/1]IP ADD 172.16.0.5 30
[R3-GigabitEthernet0/0/1]INT L0
[R3-LoopBack0]IP ADD 172.16.32.3 32
[R3-LoopBack0]INT L1
[R3-LoopBack1]IP ADD 172.16.96.1 19

R4

[R4]INT G0/0/0
[R4-GigabitEthernet0/0/0]IP ADD 172.16.0.6 30
[R4-GigabitEthernet0/0/0]INT G0/0/1
[R4-GigabitEthernet0/0/1]IP ADD 172.16.0.9 30
[R4-GigabitEthernet0/0/1]INT L0
[R4-LoopBack0]IP ADD 172.16.32.4 32
[R4-LoopBack0]INT L1
[R4-LoopBack1]IP ADD 172.16.128.1 19

R5

[R5]INT G0/0/0
[R5-GigabitEthernet0/0/0]IP ADD 172.16.0.22 30
[R5-GigabitEthernet0/0/0]INT G0/0/1
[R5-GigabitEthernet0/0/1]IP ADD 172.16.0.17 30
[R5-GigabitEthernet0/0/1]INT L0
[R5-LoopBack0]IP ADD 172.16.32.5 32
[R5-LoopBack0]INT L1
[R5-LoopBack1]IP ADD 172.16.160.1 19

R6

[R6]INT G0/0/0
[R6-GigabitEthernet0/0/0]IP ADD 172.16.0.18 30
[R6-GigabitEthernet0/0/0]INT G0/0/1
[R6-GigabitEthernet0/0/1]IP ADD 172.16.0.13 30
[R6-GigabitEthernet0/0/1]INT L0
[R6-LoopBack0]IP ADD 172.16.32.6 32
[R6-LoopBack0]INT L1
[R6-LoopBack1]IP ADD 172.16.192.1 19

R7

[R7]INT G0/0/0
[R7-GigabitEthernet0/0/0]IP ADD 172.16.0.14 30
[R7-GigabitEthernet0/0/0]INT G0/0/1
[R7-GigabitEthernet0/0/1]IP ADD 172.16.0.10 30
[R7-GigabitEthernet0/0/1]INT G0/0/2
[R7-GigabitEthernet0/0/2]IP ADD 78.1.1.1 24
[R7-GigabitEthernet0/0/2]INT L0
[R7-LoopBack0]IP ADD 172.16.32.7 32
[R7-LoopBack0]INT L1
[R7-LoopBack1]IP ADD 172.16.224.1 19

R8

[R8]INT G0/0/0
[R8-GigabitEthernet0/0/0]IP ADD 78.1.1.2 24
[R8-GigabitEthernet0/0/0]INT L0
[R8-LoopBack0]IP ADD 8.8.8.8 24

起ospf

R2

[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.31.255
[R2-ospf-1-area-0.0.0.0]network 172.16.32.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 172.16.64.0 0.0.31.255

R3

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.31.255
[R3-ospf-1-area-0.0.0.0]NETWORK 172.16.32.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 172.16.96.0 0.0.31.255

R4

[R4]OSPF 1
[R4-ospf-1]AREA 0
[R4-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.31.255
[R4-ospf-1-area-0.0.0.0]network 172.16.32.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 172.16.128.0 0.0.31.255

R5

[R5]OSPF 1
[R5-ospf-1]AREA 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.31.255
[R5-ospf-1-area-0.0.0.0]network 172.16.32.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 172.16.160.0 0.0.31.255

R6

[R6]OSPF 1
[R6-ospf-1]AREA 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.31.255
[R6-ospf-1-area-0.0.0.0]network 172.16.32.6 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.192.0 0.0.31.255

R7

[R7]OSPF
[R7-ospf-1]AREA 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.31.255
[R7-ospf-1-area-0.0.0.0]network 172.16.32.7 0.0.0.0
[R7-ospf-1-area-0.0.0.0]network 172.16.224.0 0.0.31.255

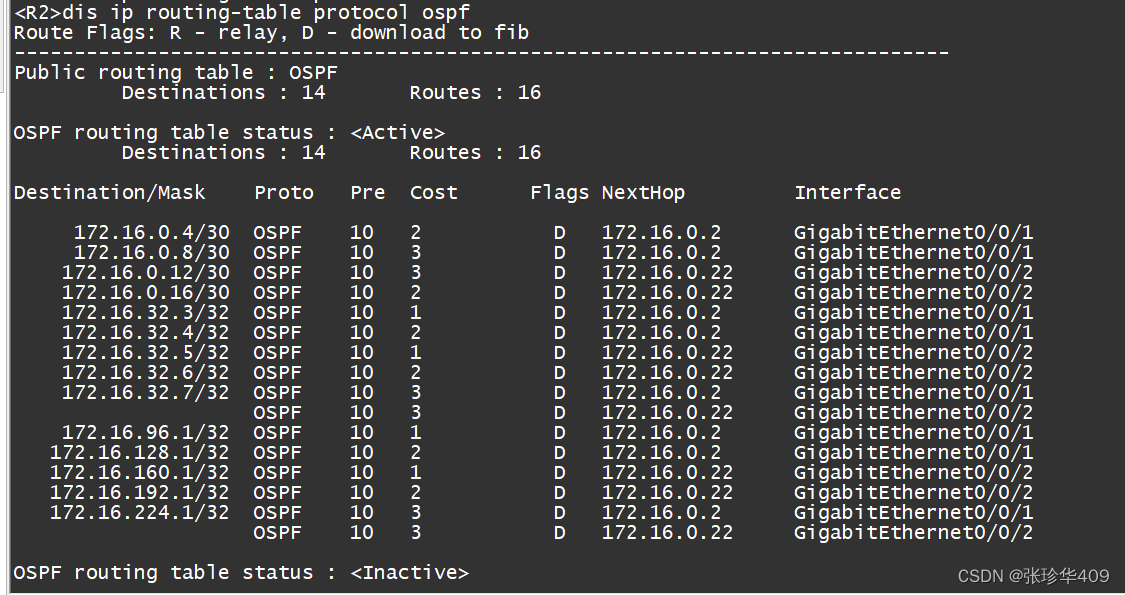

检测



建邻

【1】直连（R1R2、R7R8）

R1R2

[R1]BGP 1
[R1-bgp]ROUTER
[R1-bgp]router-id 1.1.1.1
[R1-bgp]PEER 12.1.1.2 AS-NUMBER 2


[R2]BGP 64512
[R2-bgp]ROUTER
[R2-bgp]router-id 2.2.2.2
[R2-bgp]confederation ID 2
[R2-bgp]confederation PEE
[R2-bgp]confederation peer-as 64513
[R2-bgp]peer 12.1.1.1 as-number 1

R7R8

[R7]BGP 64513
[R7-bgp]route-select
[R7-bgp]router-id 7.7.7.7
[R7-bgp]confederation ID 2
[R7-bgp]confederation peer-as 64512
[R7-bgp]peer 78.1.1.2 as-number 3


[R8]BGP 3
[R8-bgp]router-id 8.8.8.8
[R8-bgp]peer 78.1.1.1 as-number 2

【2】EBGP(R2R5)(R4R7)

R2R5

[R2]BGP 64512
[R2-bgp]PEER 172.16.32.5 as-number 64513
[R2-bgp]peer 172.16.32.5 connect-interface L0
[R2-bgp]peer 172.16.32.5 ebgp-max-hop


[R5]BGP 64513
[R5-bgp]router-id 5.5.5.5
[R5-bgp]confederation ID 2
[R5-bgp]confederation peer-as 64512
[R5-bgp]peer 172.16.32.2 as-number 64512
[R5-bgp]peer 172.16.32.2 connect-interface L0
[R5-bgp]peer 172.16.32.2 ebgp-max-hop

R4R7

[R4]BGP 64512
[R4-bgp]router-id 4.4.4.4
[R4-bgp]confederation ID 2
[R4-bgp]confederation peer-as 64513
[R4-bgp]PEER 172.16.32.7 as-number 64513
[R4-bgp]PEER 172.16.32.7 connect-interface L0
[R4-bgp]PEER 172.16.32.7 ebgp-max-hop


[R7]BGP 64513
[R7-bgp]router-id 7.7.7.7
[R7-bgp]confederation ID 2
[R7-bgp]confederation peer-as 64512
[R7-bgp]PEER 172.16.32.4 as-number 64512
[R7-bgp]PEER 172.16.32.4 connect-interface L0
[R7-bgp]PEER 172.16.32.4 ebgp-max-hop

【3】IBGP{[R2R3、R3R4(注：R3为反射器)][R5R6、R6R7(注：R6为反射器)]}

R2R3

[R2]BGP 64512
[R2-bgp]router-id 2.2.2.2
[R2-bgp]confederation ID 2
[R2-bgp]PEER 172.16.32.3 as-number 64512
[R2-bgp]PEER 172.16.32.3 connect-interface L0
[R2-bgp]PEER 172.16.32.3 next-hop-local


[R3]BGP 64512
[R3-bgp]router-id 3.3.3.3
[R3-bgp]confederation ID 2
[R3-bgp]PEER 172.16.32.2 as-number 64512
[R3-bgp]PEER 172.16.32.2 connect-interface L0
[R3-bgp]PEER 172.16.32.2 next-hop-local

R3(反射器)

[R3-bgp]PEER 172.16.32.2 reflect-client

R3R4

[R3-bgp]PEER 172.16.32.4 as-number 64512
[R3-bgp]PEER 172.16.32.4 connect-interface L0
[R3-bgp]PEER 172.16.32.4 next-hop-local


[R4]bgp 64512
[R4-bgp]router-id 4.4.4.4
[R4-bgp]confederation ID 2
[R4-bgp]confederation peer-as 64513
[R4-bgp]PEER 172.16.32.3 as-number 64512
[R4-bgp]PEER 172.16.32.3 connect-interface L0
[R4-bgp]PEER 172.16.32.3 next-hop-local

R5R6

[R5]BGP 64513
[R5-bgp]router-id 5.5.5.5
[R5-bgp]confederation ID 2
[R5-bgp]confederation peer-as 64512
[R5-bgp]peer 172.16.32.6 as-number 64513
[R5-bgp]peer 172.16.32.6 connect-interface L0
[R5-bgp]peer 172.16.32.6 next-hop-local

[R6]BGP 64513
[R6-bgp]router-id 6.6.6.6
[R6-bgp]confederation ID 2
[R6-bgp]peer 172.16.32.5 as-number 64513
[R6-bgp]peer 172.16.32.5 connect-interface L0
[R6-bgp]peer 172.16.32.5 next-hop-local

R6R7

[R6-bgp]peer 172.16.32.7 as-number 64513
[R6-bgp]peer 172.16.32.7 connect-interface L0
[R6-bgp]peer 172.16.32.7 next-hop-local

[R7]BGP 64513
[R7-bgp]router-id 7.7.7.7
[R7-bgp]confederation ID 2
[R7-bgp]confederation peer-as 64512
[R7-bgp]PEER 172.16.32.6 as-number 64513
[R7-bgp]PEER 172.16.32.6 connect-interface L0
[R7-bgp]PEER 172.16.32.6 next-hop-local

R6(反射器)

[R6-bgp]PEER 172.16.32.7 reflect-client

宣告环回

[R1-bgp]network 1.1.1.0 24
[R2-bgp]network 172.16.64.0 19
[R3-bgp]network 172.16.96.0 19
[R4-bgp]network 172.16.128.0 19
[R5-bgp]network 172.16.160.0 19
[R6-bgp]network 172.16.192.0 19
[R7-bgp]network 172.16.224.0 19
[R8-bgp]network 8.8.8.0 24

检测结果

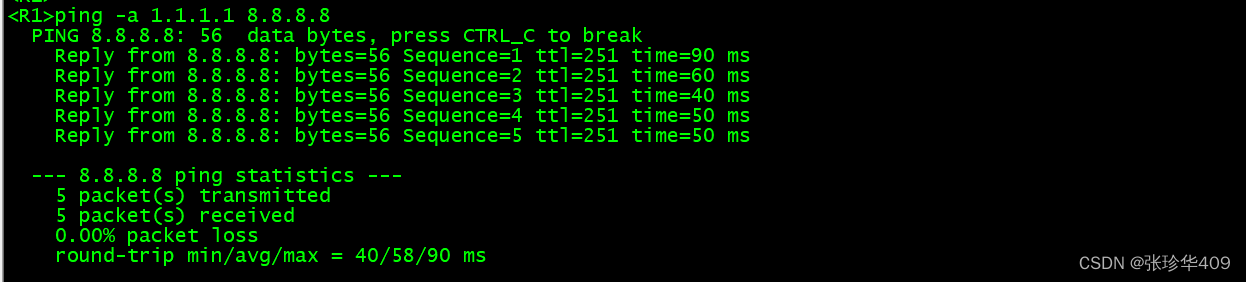

R1 PING R8

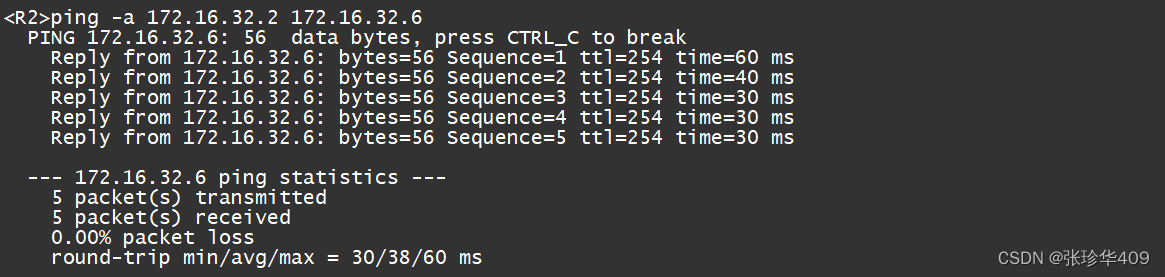

 R2 PING R6

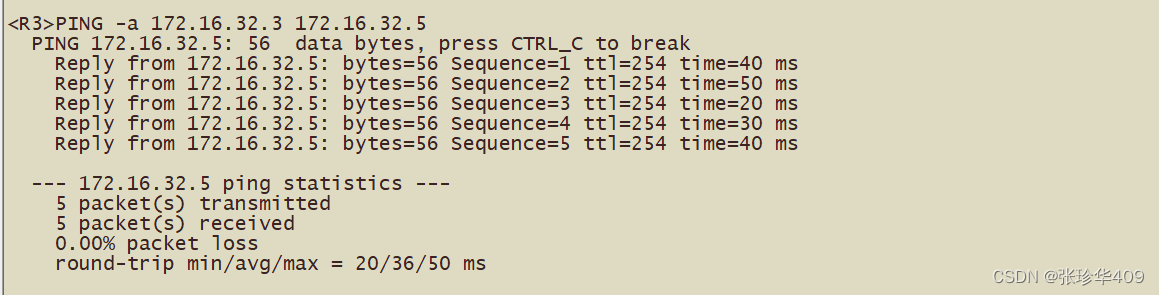

 R3 PING R5

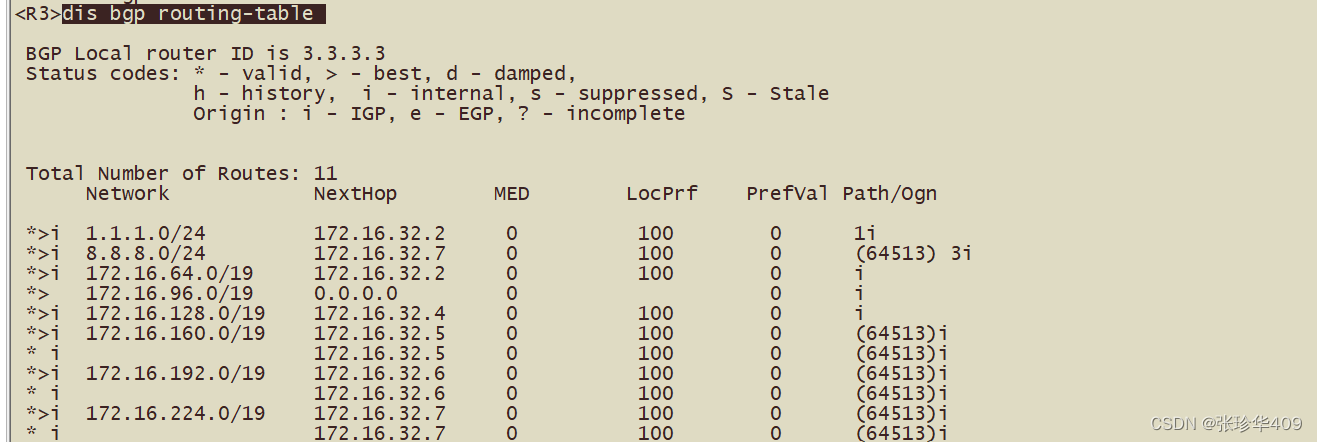

 R3BGP路由表

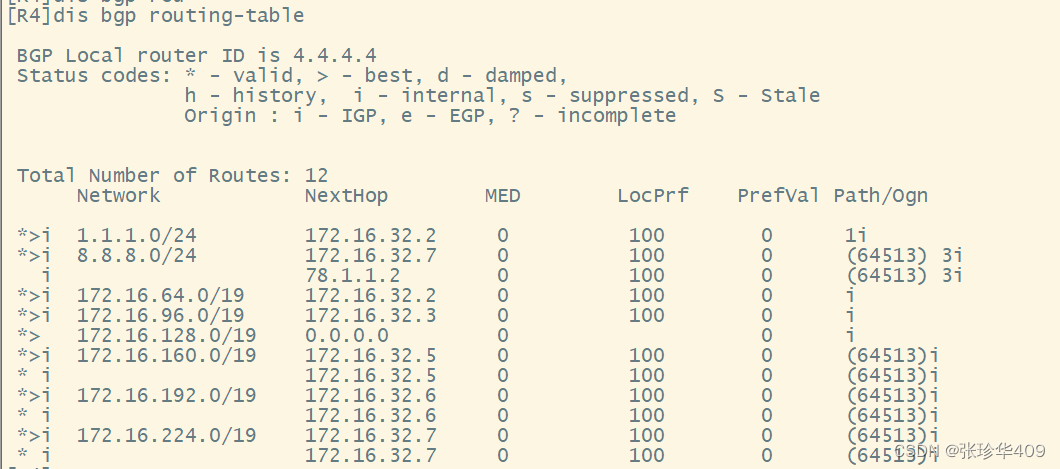

 R4BGP路由表

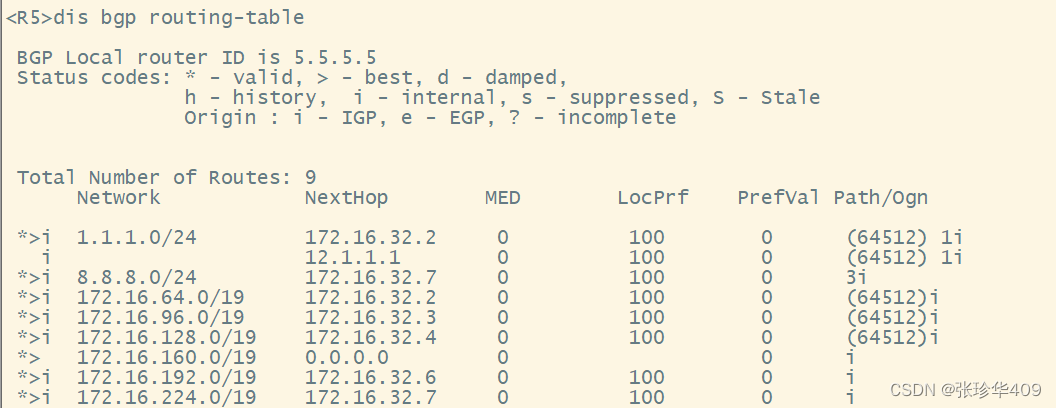

 R5BGP路由表

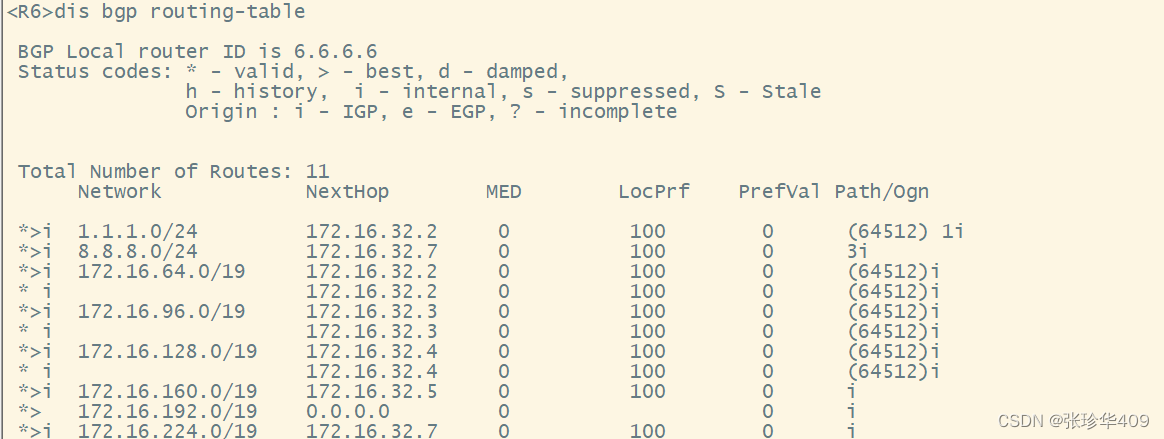

 R6BGP路由表

实验结束
