一配置 DHCP 服务器

1：安装dhcp

[root@localhost ~]#rpm -ivh /media/cdrom/Packages/dhcp-4.2.5-47.el7.centos.x86_64.rpm

2：建立主配置文件 dhcpd.conf

如下是配置文件的位置

[root@localhost ~]# cat /etc/dhcp/dhcpd.conf

备注：

dhcp服务自带的配置文件没有任何参数，可以复制安装包提供的模板，方便配置。

[root@localhost~]#cp/usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

配置文件

[root@localhost ~]# vim /etc/dhcp/dhcpd.conf

#调整全局配置

ddns-update-style none; //禁用 DNS 动态更新

default-lease-time 21600; //默认租约为 6 小时

max-lease-time 43200; //最大租约为 12 小时

option domain-name "kgc.com";      //指定默认搜索域

option domain-name-servers 114.114.114.114,8.8.8.8;      //指定 DNS 服务器地址

#subnet 网段声明

subnet 192.168.10.0 netmask 255.255.255.0 {

  range 192.168.10.200 192.168.10.250;

  option routers 192.168.10.254;

}

备注：

至少有一个网络接口的 IP 地址与 DHCP 服务器中的一个 subnet 网段相对应，否则将无法正常启动 dhcpd 服务。

#host 主机声明（可选）

host 声明用于设置单个主机的网络属性，通常用于为网络打印机或个别服务器分配固定的 IP 地址（保留地址），这些主机的共同特点是要求每次获取的 IP 地址相同，以确保服务的稳定性。

host prtsvr {

hardware ethernet 00:c0:c3:22:46:81;

fixed-address 192.168.10.211;

}

备注：

注意mac地址的书写格式

3：启动 dhcpd 服务

启动

[root@localhost ~]# systemctl start dhcpd

重启

[root@localhost ~]# systemctl restart network

二：使用 DHCP 客户端

1.Linux

在 Linux 客户机中可以设置使用 DHCP 的方式获取地址

[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33

DEVICE=ens33

ONBOOT=yes

BOOTPROTO=dhcp

修改或添加 “BOOTPROTO=dhcp” 配置行，并重新加载配置文件或者重新启动 network 服务即可

2.在Linux客户机中，还可以使用dhclient工具来测试DHCP服务器

为网卡 ens33 自动获取新的 IP 地址

[root@localhost ~]# dhclient -d ens33

释放IP地址

[root@localhost ~]# dhclient -r

3：查看租约文件

[root@localhost ~]# cat /var/lib/dhcpd/dhcpd.leases

通常的状态

lease 192.168.10.200 {

starts 4 2023/03/23 03:01:12; # 分配地址的时间

ends 4 2023/03/23 09:01:12; # 租约到期时间

tstp 4 2023/03/23 09:01:12;  # 租约到期时间

cltt 4 2023/03/23 03:01:12; # 客户端最后访问时间

binding state active; # 租约绑定状态状态分别是 free 和 active

next binding state free; #租约的下一个绑定状态

rewind binding state free;

hardware ethernet 00:0c:29:3d:70:62; # 客户端mac地址

uid "\0010:dP-2"; # 客户端识别id

  client-hostname "DESKTOP-83TIERM"; ##被声明主机的主机名

}

lease 192.168.10.202 {

  starts 4 2023/03/23 03:07:19;

  ends 4 2023/03/23 03:07:19;

  tstp 4 2023/03/23 03:07:19;

  cltt 4 2023/03/23 03:07:19;

  binding state free; ##租约的绑定状态，该IP地址处于释放状态

}

lease 192.168.10.203 {

  starts 4 2023/03/23 03:09:54;

  ends 4 2023/03/23 09:09:54;

  cltt 4 2023/03/23 03:09:54;

  binding state active; #租约的绑定状态，处于绑定状态

  next binding state free; #下一个绑定状态

  rewind binding state free;

  hardware ethernet 00:0c:29:e9:87:15; #当前绑定的主机的mac地址

}

三：DHCP 中继

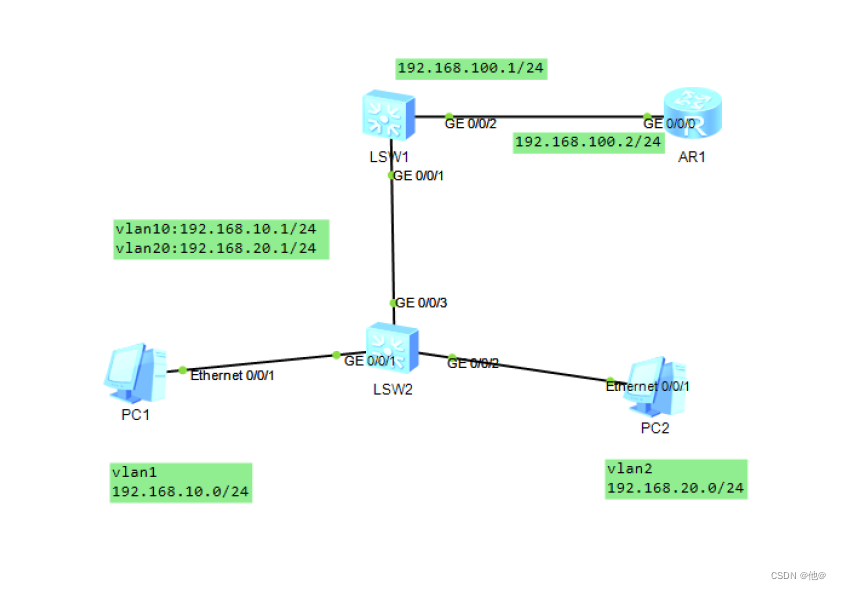

例子试图：

1：SW2的配置

[Huawei]undo info-center enable

[Huawei]vlan batch 10 20

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type access

[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]port link-t

[Huawei-GigabitEthernet0/0/2]port link-type access

[Huawei-GigabitEthernet0/0/2]port default vlan 20

[Huawei-GigabitEthernet0/0/2]quit

[Huawei]int g0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type trunk

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

[Huawei-GigabitEthernet0/0/3]quit

2：SW1配置

[Huawei]undo info-center enable

[Huawei]vlan batch 10 20 100

[Huawei]int g00/0/1

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]port link-type access

[Huawei-GigabitEthernet0/0/2]port default vlan 100

[Huawei-GigabitEthernet0/0/2]quit

[Huawei]dhcp enable

[Huawei]dhcp server group mygroup

创建名为mygroup的DHCP服务器组

[Huawei-dhcp-server-group-mygroup]dhcp-server 192.168.100.2

添加DHCP服务器的IP

[Huawei-dhcp-server-group-mygroup]quit

[Huawei]int vlanif 10

[Huawei-Vlanif10]ip address 192.168.10.1 24

[Huawei-Vlanif10]dhcp select relay

设置该接口为DHCP中继模式

[Huawei-Vlanif10]dhcp relay server-ip 192.168.100.2

设置DHCP中继服务器的IP地址

[Huawei-Vlanif10]quit

[Huawei]int vlanif 20

[Huawei-Vlanif20]ip address 192.168.20.1 24

[Huawei-Vlanif20]dhcp select relay

[Huawei-Vlanif20]dhcp relay server-select mygroup

选择mygroup作为DHCP服务器组

[Huawei-Vlanif20]quit

[Huawei]int vlanif 100

[Huawei-Vlanif100]ip address 192.168.100.1 24

[Huawei-Vlanif100]quit

3：R1的配置

[Huawei]undo info-center enable

[Huawei]ip pool vlan10

创建名为vlan10的IP地址池

[Huawei-ip-pool-vlan10]network 192.168.10.0 mask 24

设置IP地址池的网络地址

[Huawei-ip-pool-vlan10]gateway-list 192.168.10.1

设置网关地址

[Huawei-ip-pool-vlan10]dns-list 8.8.8.8

设置DNS服务器地址

[Huawei-ip-pool-vlan10]excluded-ip-address 192.168.10.10 192.168.10.254      排除IP地址

[Huawei-ip-pool-vlan10]quit

[Huawei]ip pool vlan20

[Huawei-ip-pool-vlan20]network 192.168.20.0 mask 24

[Huawei-ip-pool-vlan20]gateway-list 192.168.20.1

[Huawei-ip-pool-vlan_20]dns-list 8.8.8.8

[Huawei-ip-pool-vlan_20]excluded-ip-address 192.168.20.10 192.168.20.254

[Huawei-ip-pool-vlan_20]quit

[Huawei]dhcp enable       全局启用DHCP服务

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.100.2 24

[Huawei-GigabitEthernet0/0/0]dhcp select global

接口使用全局地址池进行DHCP分配

[Huawei-GigabitEthernet0/0/0]quit

[Huawei]ip route-static 192.168.10.0 24 192.168.100.1

配置一条静态路由，目标网络为192.168.10.0/24，下一跳地址为192.168.100.1

[Huawei]ip route-static 192.168.20.0 24 192.168.100.1

配置一条静态路由，目标网络为192.168.20.0/24，下一跳地址为192.168.100.1
