运算放大器的负反馈电路中为什么和反相输入同相输入端端不能对调(这个问题困惑我好久)

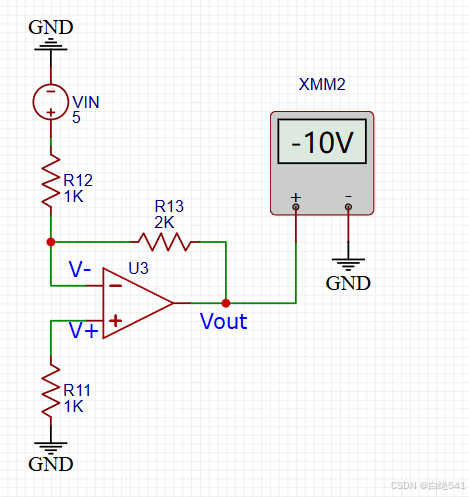

        这个一个负反馈电路,我们简单的分析一下这个电路,同相输入端接地(V+),反相输入端(V-),

V+接地=0v,v-有电压进入,Vout输出电压(负压),经过一个分压电路,随着Vout的不断增加,V-会等于0,

此时肯定会困惑,为啥V-会变成零呢(本人我就是...)?不应该越来越大吗

关键点:1.Vout输出的是负压, 2.分压电路套公式了,没有分析

第一个问题Vout输出的是负压?放大器特性,反相输入端和输出端电压相反(具体为什么可以去专门去了解下原理)

第二个问题 我们用公式分析一下这个分压电路会更加清晰

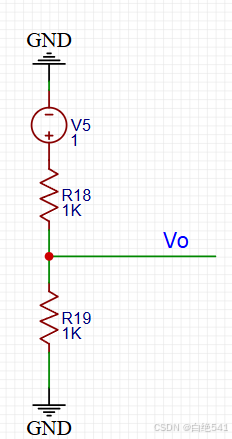

我们常见的分压电路,一段电源,另一端接地也就是0V,所以就直接Vo=(V5*R19)/(R19+R18)

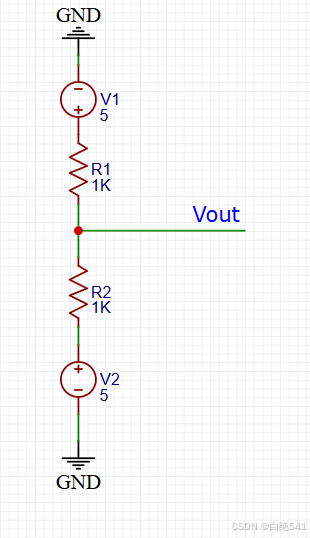

但是当另一端没有接地,而是也有一个电源的话,我们重新推到以下公式

 Vout=V1-(V1-V2)/(R1+R2)R1=>化简=>Vout=(V1R2+V2R1)/R1+R2,

(我们不难看出V2接地时,我们就可以推出我们经常用到的分压公式了)

如果R1=R2,Vout=(V1+V2)/2,

相信大家到里,大家就可以自己分析出来了,要满足虚短的特性,只有当V-=V+=0时,此时随着Vout的负压不断增大,直到Vout=-10V时,此时V-=0

当我们把V-,V+接反的化,也就是V-接地,V+电源,此时Vout输出正压,经过分压电路,V+不断增大,V+,V-差值越来越大,Vout输出也就会越来大.
