【踩坑记录】NodeMCU(ESP8266)固件烧录

前言

因为学习需要，所以搞了块ESP8266模块来学习物联网组建，数据上云等。这两天随便搞了一下，还是遇到了一些比较麻烦的事情。还在本人还算有耐心，加上运气好，问题基本解决了。所以把踩坑记录（学习日志）发优快云记一下。

NodeMCU开发板是在某宝随便找家店买来的，十几块钱的东西没怎么想就买了，也是因为自己不常玩就没有这方面门门道道的见识，图1是购置的截图。

图1 硬件购置记录

NodeMCU是指搭载了ESP8266芯片的开发版，集成了其他的东西可以让我们更方便地使用。ESP8266就是实现核心功能的芯片。

固件烧录

想要使用这个板子，就必须得写入对应的固件，不然就是个白板。从零开始的功能开发，个人还没有那个能力。加上这两天烧录固件的时候遇到了蛮多问题，所以记录一下这部分关键过程和一些踩坑心得。

所使用的烧录软件有两个，图2展示的是NODEMCU FIREWARE PROGRANMER烧录软件的主界面，图3展示的是ESP8266 FLASH DOWNLOAD TOOL的主界面。我因为使用前一个软件不太顺利，所以在乐鑫官网下载了后面这个烧录软件。所烧录的固件文件是nodemcu_float_0.9.6-dev_20150704.bin，后面我会把这些软件都统一整理发出来。关于这两个烧录软件的使用教程，大家可以自行搜索，我对这个东西不太深入了解，所以这里尽可能的提供资料帮助。

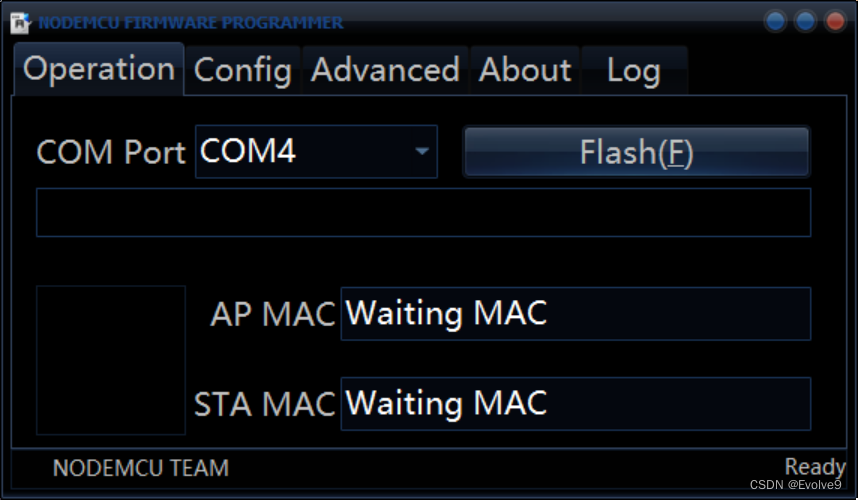

图2 NODEMCU FIREWARE PROGRANMER

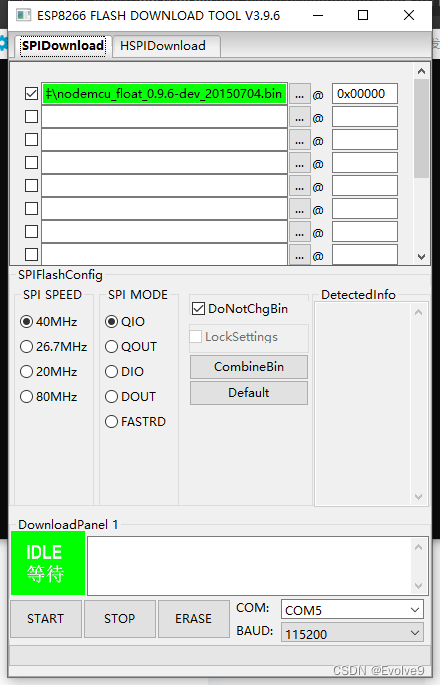

图3 ESP8266 FLASH DOWNLOAD TOOL

ESPlorer测试

使用ESPlorer之前要配置Java环境，我推荐安装JDK 8u111差不多的版本，因为我使用其他版本时遇到闪退了。这种莫名奇妙的问题能避免就避免了。

ESPlorer文件夹的.bat文件打开它，选择对应串口并点击OPEN，当出现如图4所示的内容，说明一切顺利。

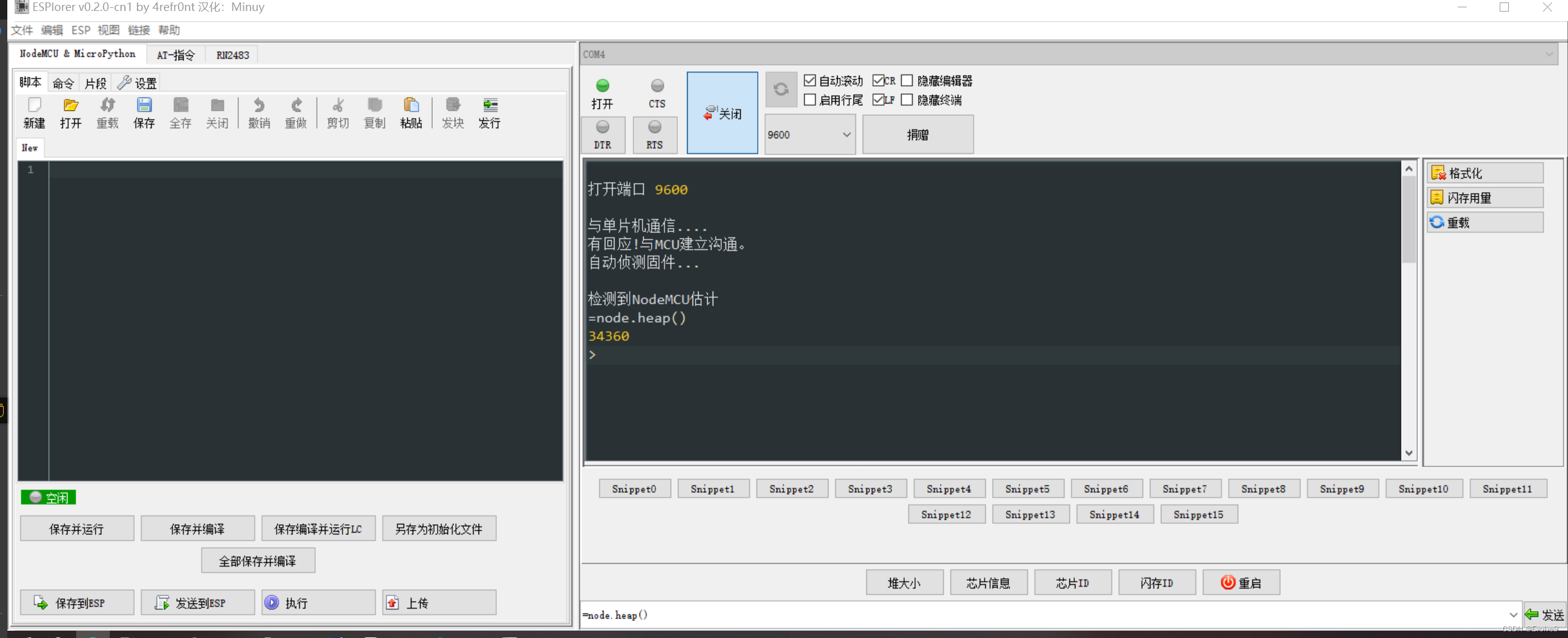

图4 ESPlorer打开NodeMCU串口

 图4中展示的ESPlorer的主界面，左偏黑色区域可以使用lua语言对NodeMCU做一些操作。这里我根据案例点亮了一下NodeMCU上面的灯，程序如下图所示。因为使用教程中指示的pin脚是0，但是实际操作中我用for循环测试出pin=4为低电平时才能点亮NodeMCU的灯。其他的板子我不确定是哪个具体的pin，但你可以取消掉for循环注释，把那个pin脚找出来。

--for pin=0, 4, 1 do
pin = 4
gpio.mode(pin, gpio.OUTPUT)
print(gpio.read(pin),"\n")
gpio.write(pin, gpio.LOW)
print(gpio.read(pin),"\n")
tmr.delay(1000000)
gpio.write(pin, gpio.HIGH)
print(gpio.read(pin),"\n")
print("Above all from pin:",pin,"\n")
--end

如果上述操作都顺利的话
