第四次课程

TCP/UDP
1,TCP是面向链接的协议，UDP是无连接的协议；
2,TCP协议的传输是可靠的，UDP协议的传输是"尽力而为”；
3,TCP可以实现流控，而UDP不行；
4,TCP可以实现分段操作，而UDP不行；
5,TCP的传输速度较慢，消耗资源较大；UDP的传输速度较快，消耗资源 小；
TCP传输可靠性-―确认，重传，排序，流控

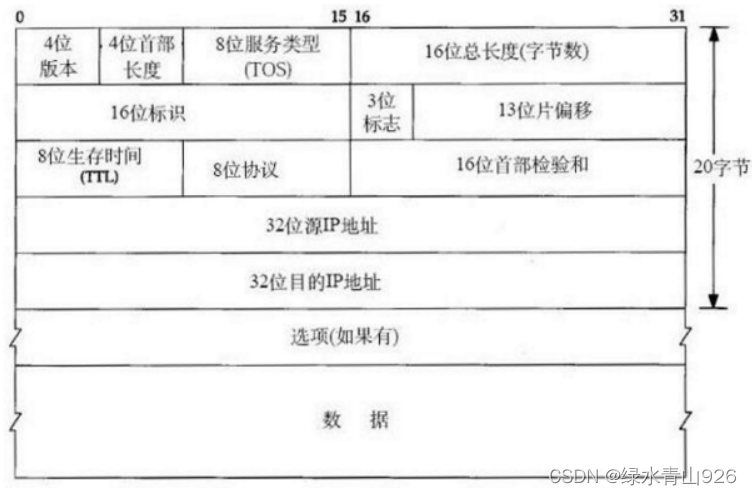

 IP头部也是可变长头部—最短20字节
TTL -数据包每经过路由器的一次转发，TTL值将减1。当一个数据包中的 TTL值为0时，则路由器收到这样的数据包后将直接丢弃，不再转发。

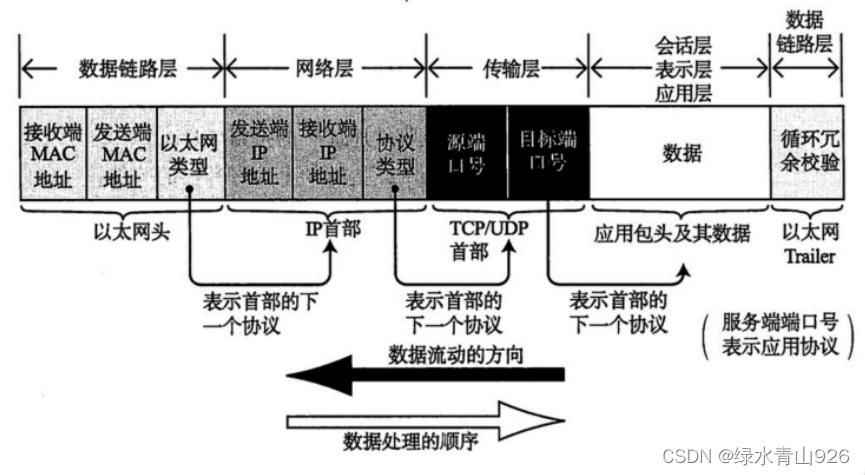

TCP — 6
UDP — 17
ICMP — 1

IP的分片

MTU -最大传输单元 …1 500字节

MSS -最大段长度 … 合理值1460字节----这个值会在TCP三次握手的 前两次SYN包中进行协商，如果两边支持的MSS值不同，将以小的为 准。



GE——千兆口

Ethernet —百兆口

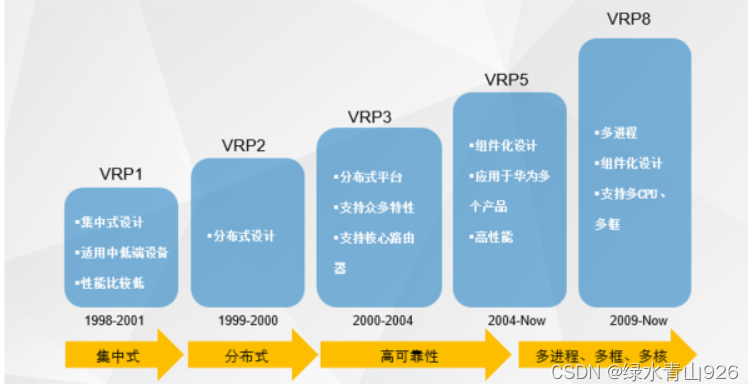

VRP（Versatile Routing Platform）是华为公司从低端到高端的全系列路由器、交换机等数据通信产品的通用网络操作系统。

VRP可以运行在多种硬件平台之上，拥有一致的网络界面、用户界面和管理界面。



<Huawei> —用户视图—只能进行查看操作，不能对设备逬行配置—

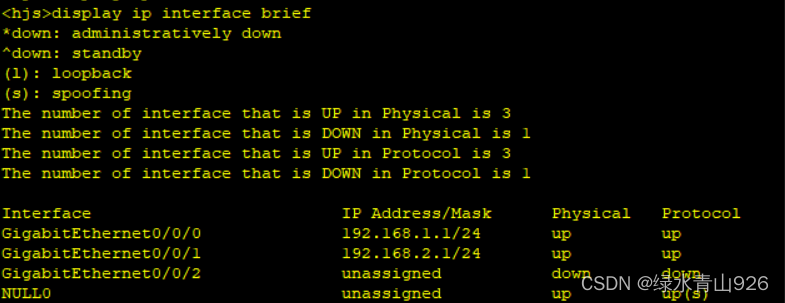

<Huawei>display ip interface brief ---查看接口IP信息的配置情况



Physical — UP代表该接口物理层面具备通信条件

Protocol — UP代表该接口协议层面具备通信条件

只有接口双UP,该接口才能具备通信能力

<Huawei>system-view ---进入系统视图---[] 只能进行一些全局类

的配置



Enter system view, return user view with Ctrl+Z.

[Huawei]

[Huawei]sysname aa 修改路由器名称



[aa]

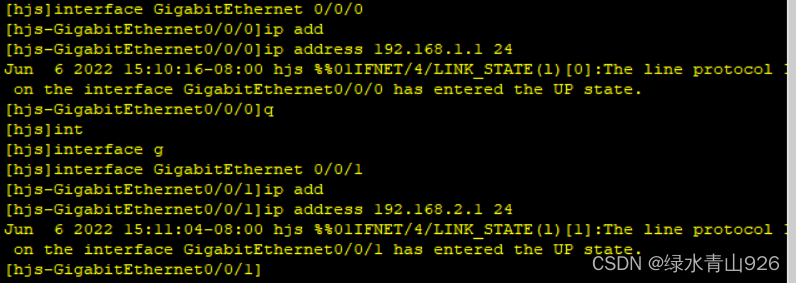

[aa]interface GigabitEthernet 0/0/0 ---进入接口视图 [aa-GigabitEthernetO/O/O]

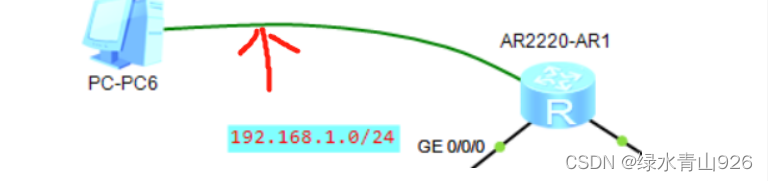

[aa-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0 —接口配置 IP地址

[aa-GigabitEthernet0/0/0]undo ip address 192.168.1.1 24 ---删除IP地址

[aa-GigabitEthernetO/O/l]display this ---查看当前视图的配置信息 [aa]display current-configuration ---查看路由器所有配置信息---查看当 前缓存中的配置信息…掉电丢失

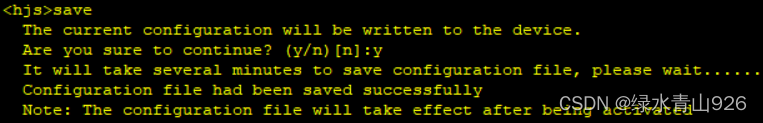

<aa>save —将缓存中的配置保存到闪存当中

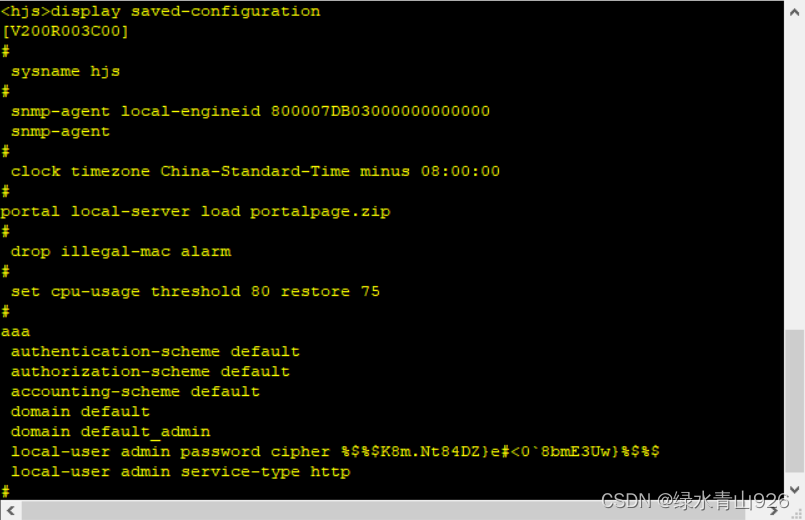

<aa>display saved-configuration ---查看闪存中的配置



帮助系统

TAB —自动补全命令

?—可以查看后续可跟的参数及命令

[aa]quit —退回到上一个视图

<aa>

访问服务器的方法：

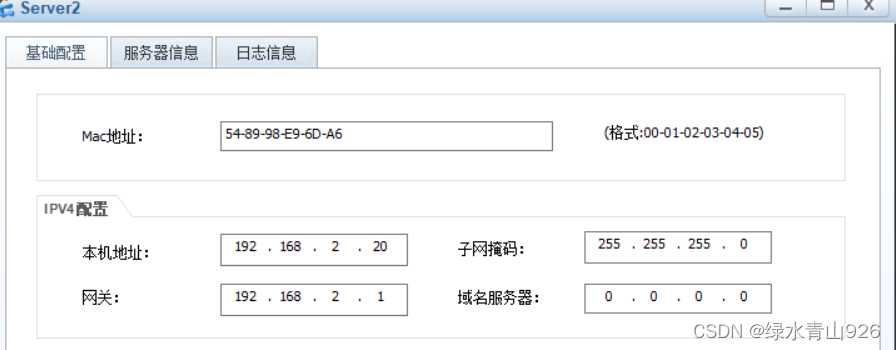

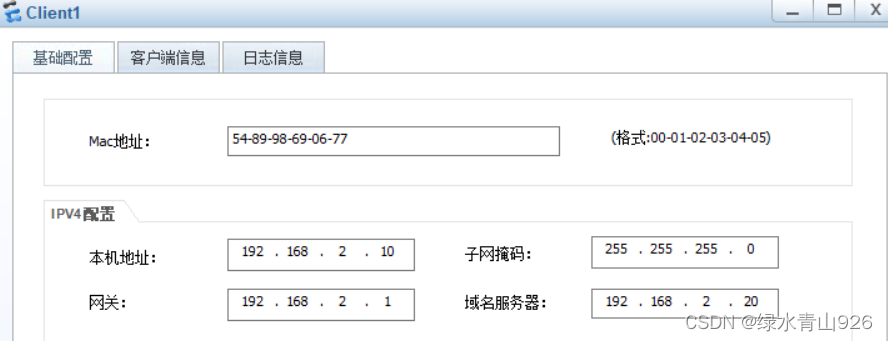

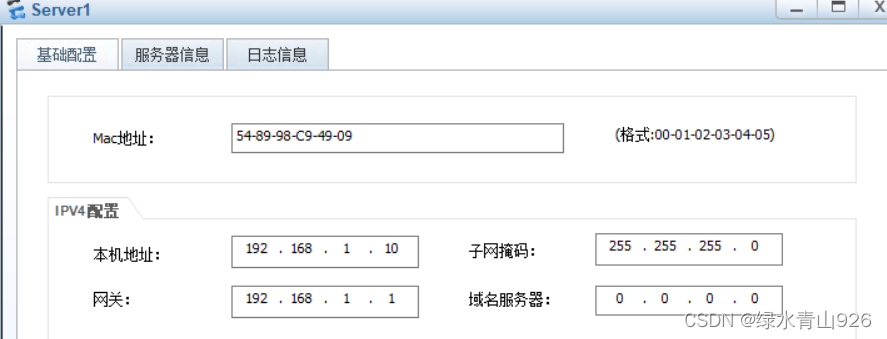

1. 通过IP地址访问

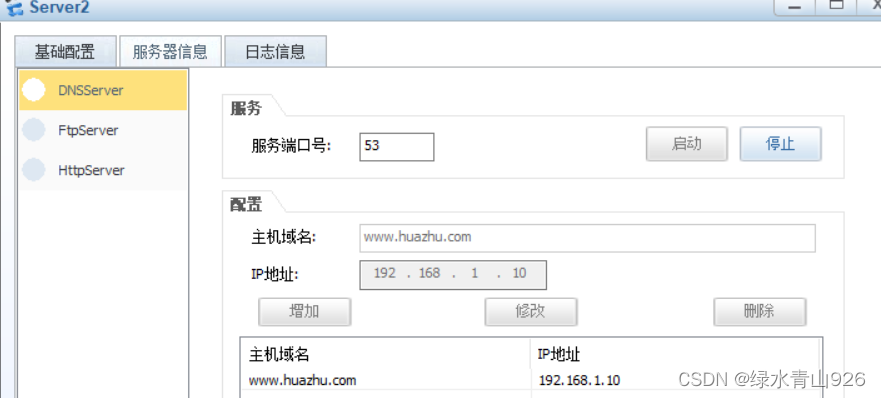

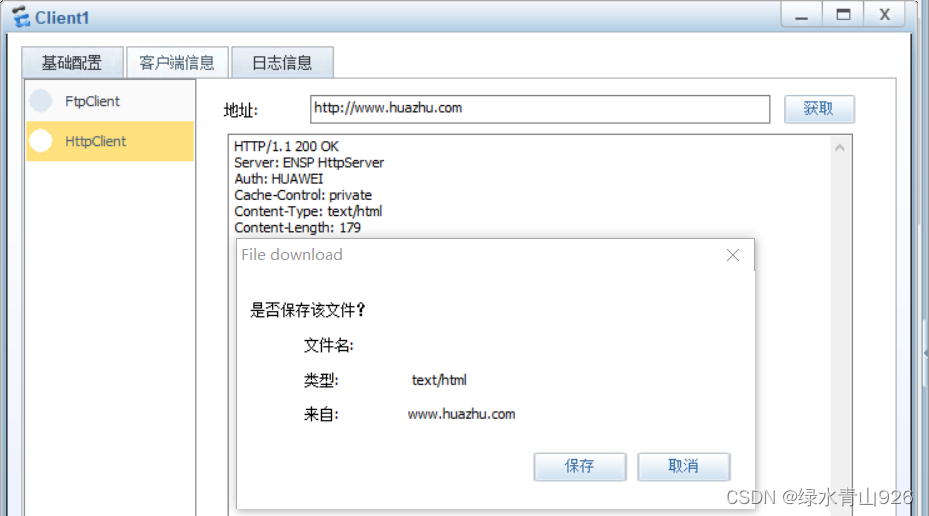

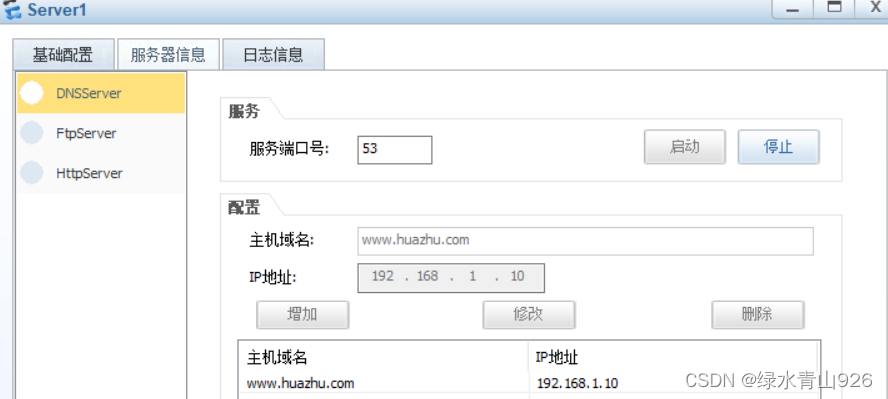

2. 通过域名访问服务器

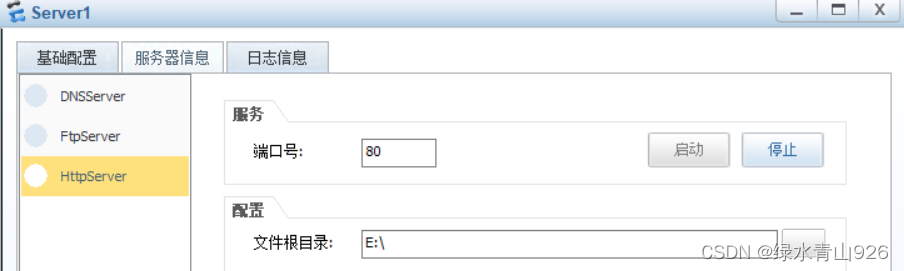

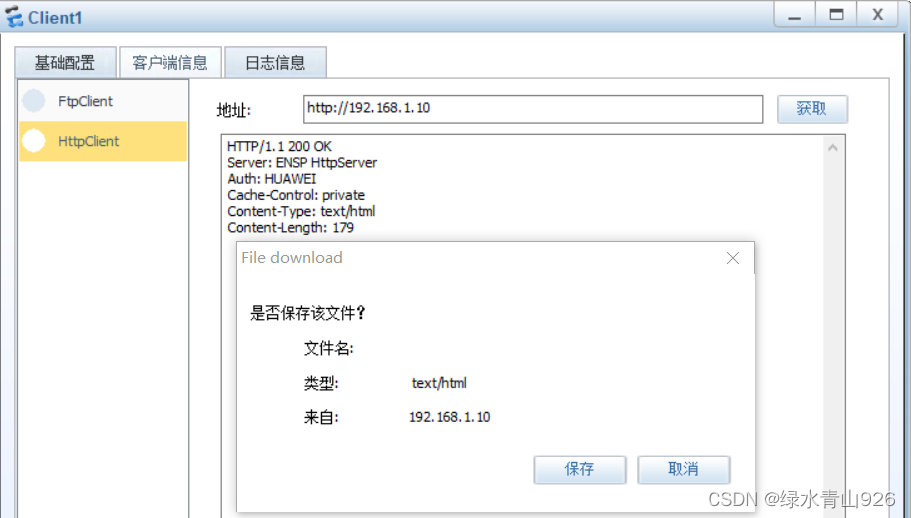

3. 通过应用程序来访问服务器

带内管理…通过telnet管理设备

—通过web界面管理设备

—通过SNMP （简单网络管理协议）协议管理设备 带外管理  _通过console线对设备进行管理

…通过MiniUSB接口对设备进行管理



Telnet — 远程登录协议…C/S架构 — TCP 23 被登录设备…telnet服务器的角色

登录设备…telnet客户端的角色

前提：1,登录设备和被登录设备之间网络可达

2,被登录设备必须开启telnet服务器功能

[aa]aaa…专门用来管理用户的账户信息

[aa-aaa]



[aa-aaa]local-user huazhu privilege level 15 password cipher 123456

Info: Add a new user.---创建用户



[aa-aaa]local-user huazhu service-type telnet ---定义用户的服务类型

[aa]user-interface vty 0 4 ---开启了5个虚拟登录接口



[aa-ui-vtyO-4]

[aa-ui-vty0-4]authentication-mode aaa ---配置认证模式为aaa



DHCP -动态主机配置协议

















c/s架构—需要配置的主机充当的是DHCP客户端的角色，发放IP地址的 设备充当的是DHC P服务器的角色

DHCP客户端…68

DHCP服务器…67 1,首次获取IP地址

。DHCP客户端…DHCP服务器

DHCP服务器…DHCP客户端

DHCP客户端…DHCP服务器

offer包中的IP地址…广播包-—1,告诉获取IP地址的服务器，要用他 的IP； 2,告诉其他没有要IP地址的服务器，可以释放资源。

DHCP服务器…DHCP客户端：DHCP - ACK…单播/广播

1. 再次获取ip地址

dhcp客户端…DHCP服务器：DHCP - Request —请求第一个发来的 offer包中的IP地址…广播包-—1,告诉获取IP地址的服务器，要用他 的IP； 2,告诉其他没有要IP地址的服务器，可以释放资源。

DHCP服务器 一-DHCP客户端：DHCP - ACK/ DHCP - NAK —单播/广 播

DHCP - Release —客户端主动释放IP地址

租期—1 day — 24h

T1 - 一租期的 50% — 12h

DHCP - Request ——单播

T2 —租期 87.5% — 21 h

DHCP - Request ---广播

DHCP服务器

1. 开启DHCP服务

[aa]dhcp enable

1. 创建地址池



[aa]ip pool aa

1. 配置地址池

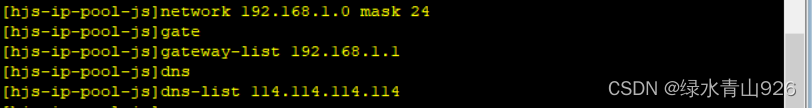

[aa-ip-pool-aa]network 192.168.1.0 mask 24

[aa-ip-pool-aa]gateway-list 192.168.1.1 ---配置网关信息

[aa-ip-pool-aa]dns-list 114.114.114.114 ---配置DNS信息



1. 在接口配置

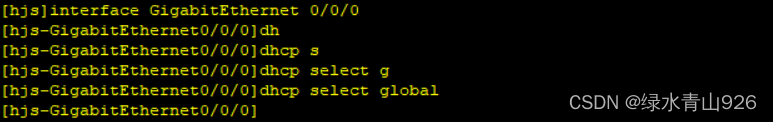

[aa-GigabitEthernetO/O/O]dhcp select global
