HCIA第六天

拓展配置

1.衡负载均---当一台路由器到达同一个目标网段存在多条开销相似的路径时，可以让

流量进行差分，延多条路径同时传输，可以达到叠加带宽的效果。

2.环回接口---路由器配置的虚拟接口，一般用于

[r1]interface LoopBack 0

[r1-LoopBack 0]ip address 192.168.1.1 24

[r2]ping -a 192.168.3.1 192.168.1.1 ---指定源IP发送Ping包

3.手工汇总---当路由器可以访问多个连续的子网时,若均通过相同的下一跳，则可以

讲这些网段进行汇总计算,之后，仅编辑到达汇总网段的静态路由即可。可以减少路由条目数量，可以提高转发效率。

利用下面的

VLSM--可延长子网掩码，划分地址

CIDR--无类域间路由----汇总合并（取相同去不同）



4.路由黑洞---在汇总中，若包含网络内实际不存在的网段时，可能造成流量的有去无回，造成链路资源的浪费。（将192.168.1.0/24和192.168.2.0/24汇总，这可汇成192.168.0.0/22，我们现在把它由22还原成24位，就可能有0.0/24、1.0/24、2.0/24、3.0/24；其中0.0/24和3.0/24是没用的，那么它俩就是路由黑洞了）

  合理的子网划分和汇总可以减少路由黑洞的产生。

5.缺省路由---一条不限定目标的路由条目。当本地路由表中所有路由条目均没有匹配到时，则将匹配缺省路由。

[r1]ip route- static 0.0.00 0 12.0.0.2

6,空接口路由---主要是为了防止路由黑洞和缺省路由相遇百分之百出环问题。

---主要是为了防止路由黑洞和缺省路由相遇百分之百出环问题。

可以在黑洞路由器上，添加一条到达汇总的路由指向空接口（NULL 0口）。

 （1），路由表的匹配原则---最长匹配原则(精确匹配原则)

（2）, NULLO ---虚拟接口---空接口---如果- -条路由条目的出接口为空接口，则匹配到这条路由条目的数据包将直接被丢弃。

广播域---分配网段----配IP----配置路由



7.浮动静态路由
---通过修改静态路由的默认优先级，实现静态路由的备份效果；

1，[r1]ip route-static 192.168.2.0 24 21.0.0.2 preference ?

INTEGER<1-255> Preference value range（静态路有一般为60，越大越低）
[r1]ip route-static 192.168.2.0 24 21.0.0.2 preference 61---修改优先级的方法

2.[r1]display ip routing table protocol static -- 在路由表中过滤静态路由

3.[r1- GigabitEthernet0/0/0]shutdown --- 手工关闭接口

[r1-GigabitEthernet0/0/0]undo shutdown--手动打开接口

获取未知网段的方法：

静态路由:由网络管理员手工添加的路由条目

动态路由:所有路由器运行相同的路由协议，之后，路由器之间沟通，交流最终计算出

到达未知网段的路由信息。

静态路由（相对于动态路由）的优点：

1.选路由管理员选择，相对更好掌控

2.静态路由不需要额外的占用资源（链路带宽资源，设备的硬件资源）

3.更加安全

静态路由相对于动态路由的缺点：

1. 在复杂的网络环境下，配置量较大
2. 静态路由无法基于网络拓扑结构的变化而自动收敛。

动态路由

优点：

1. 配置量较小
2. 动态路由可以基于网络拓扑结构的变化而自动收敛。

缺点：

1. 动态路由的选路由算法计算出来，可能会出现选路不佳的情况
2. 需要额外占用带宽资源及硬件资源
3. 因为设备之间存在信息传递，所以，比较容易被利用，出现安全问题。

结论：

1. 静态路由更适用与规模较小的简单网络当中
2. 动态路由更适用与规模较大较复杂的环境中

AS原理

AS---自治系统---由单一的组织或机构所管理的一系列IP网络及设备构成的集合。

AS号---16位二进制构成的---0-65535---现在也有拓展版的AS号---32位二进制构成

AS的通信---IGP协议---内部网关协议---AS内部通信使用的路由协议

        RIP, OSPF, IS-IS, EIGRP。。。

         ---EG协议---外部网关协议---AS之间通信使用的路由协议

        BGP---边界网关协议

IGP---内部网关协议  根据算法

1.距离矢量型协议---贝尔曼.福特算法( Bellman-ford)---直接传递路由条目信息---“依据传闻（就一个传一个）的路由协议”---RIP

2.链路状态型协议---传递的是链路状态信息(LSA ---链路状态摘要) ---拓扑信息---最终收集网络完整的拓扑结构--- SPF算法(最短路径优先算法) --- 最短路径树---树形结构的优点是计算出的路径信息不会出现环路。（如OSPF，IS-IS）

RIP---路由信息协议

在RIP中，将相邻的两台具备通信条件的路由器称为邻居

目标网段，COST

COST---开销值---动态路由重要的选路依据，当动态路由到达同一个目标网段计算出多条路径时，将选择开销值最小的加入到路由表中。（不同协议之间在选路的时候才用优先级；同一种协议选路的时候看开销值）

华为体系定义RIP的默认优先级为---100

不同动态路由协议开销值的评判标准不同，所以，不同动态路由协议之间开销值没有可比性。

RIP是以跳数作为开销值的评判依据的。

RIP也支持等开销负载均衡

RIP在设计之初，就意识到该协议存在一定的问题，所以，定义了一个工作半径---15跳---当RIP收到一跳路由信息，其中开销值为16,则认为目标网段不可达。

传递过程中携带的cost = 该路由在本地开销值+1；

Bellman-Ford算法（）距离

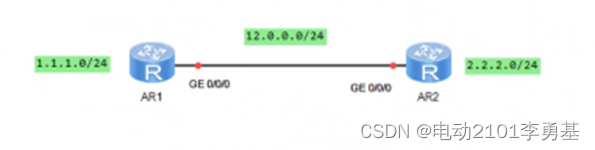

1, R2将2.0网段的路由信息发送给R1,但是，R1本地并没有到达2.0网段的路由信息,则R1将该路由信息刷新到本地的路由表中。

Destination/Mask  Proto  Pre  Cost  Flags    NextHop      Interface

2.2.2.0/24               RIP    100   1     D          12.0.0.2         G0/0/0

2. R2将2.0网段的路由信息发给R1,但是，R1本地存在到达2.0网段的路由信息，并且，下一-跳也是R2(说明这已是第二次发了)。则R1将R2发来的路由信息刷新到本地的路由表中。

3, R2将2.0网段的路由信息发给R1。但是，R1本地存在到达2.0网段的路由信息，并且，下一-跳不是R2。则比较开销值，如果，本地的开销值大于R2发来的开销值，则R1将R2发来的刷新到本地的路由表中。

4，R2将2.0网段的路由信息发给R1,但是，R1本地存在到达2 .0网段的路由信息，并且，下一跳不是R2。则比较开销值，如果，本地的开销值小于R2发来的开销值，则R1将不刷新。

RIP的版本

RIPV1，RIPV2 --- IPV4

RIPNG --- IPV6

RIPV1和RIPV2的区别

1, RIPV1是有类别的路由协议，RIPV2是无类别的路由协议;

  RIPV1在传递路由信息时不携带子网掩码(有类别)，RIPV2在传递路由信息时，携带子网

掩码（无类别）。

2，RIPV1使用广播的形式发送数据，RIPV2使用组播的形式发送数据;

   RIPV2---224.0.0.9---组播IP地址

   RIPV1和RIPV2使用UDP---520端口号

   RIPNG使用UDP---521端口号

  交换机泛洪的三种情况---1.遇见广播帧；2.域间组播帧；3.遇见未知单播帧

3，RIPV1不支持手工认证，RIPV2支持手工认证。

RIP的数据包

   Request---请求包---不携带任何路由系信息

   Request---应答包（更新包）---携带路由信息的数据包

RIP在收敛完成后，依然会每隔30S发送一个response应答包。 RIP的这种行为我们称为

RIP的周期更新。

1,周期保活为了弥补RIP自身没有确认机制。

2,周期保活为了弥补RIP自身没有保活机制。

RIP的周期更新是异步周期更新

RIP的计时器

1.周期更新计时器-- 30s

2.失效计时器--- 180S---路由条目刷新后，启动180S失效计时器，若计时器结束，路由未刷新，则将认定该路由失效。将该路由信息从全局路由表中删除，之后，将该路由信息保存到缓存当中，将开销值改为16。之后再进行周期更新时，依旧会携带这条路由信息。---带毒传输

3.垃圾收集计时器---120S---失效路由器归0时开始计时，120S时间到之后将彻底删除该路由信息，更新时也不再携带。

RIP的环路问题---破环机制

1.15跳限制

2.触发更新---在拓扑结构发生变化的第-时间将变更信息传递出去

3.水平分割---从哪个接口学来的信息就不再从这个接口发出

4.毒性逆转---从哪个接口学来的信息还允许从这个接口发出，但是要带毒。

说明：

水平分割和毒性逆转因为做法相互矛盾，所以，不能同时使用。华为设备默认开启水平

分割机制。如果两种同时开启,则将按照毒性逆转的方式来执行。

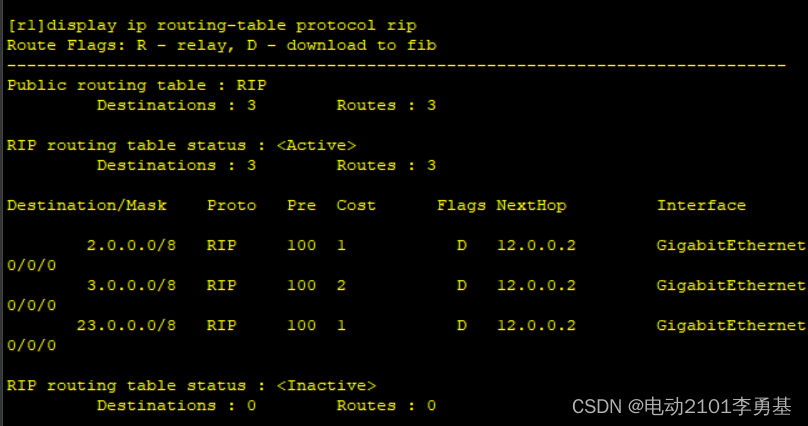

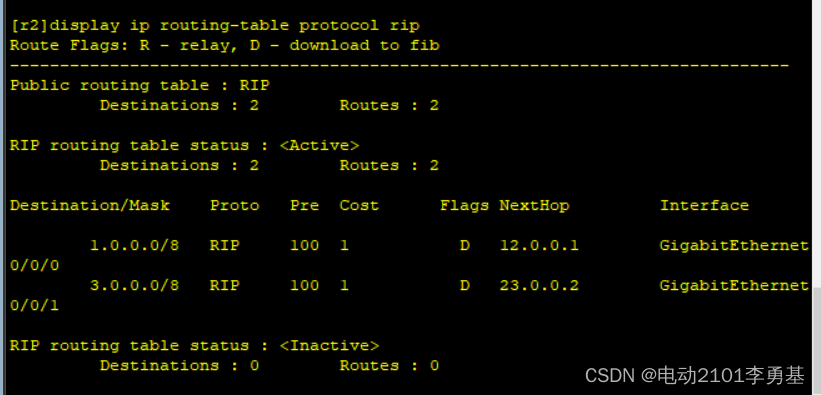

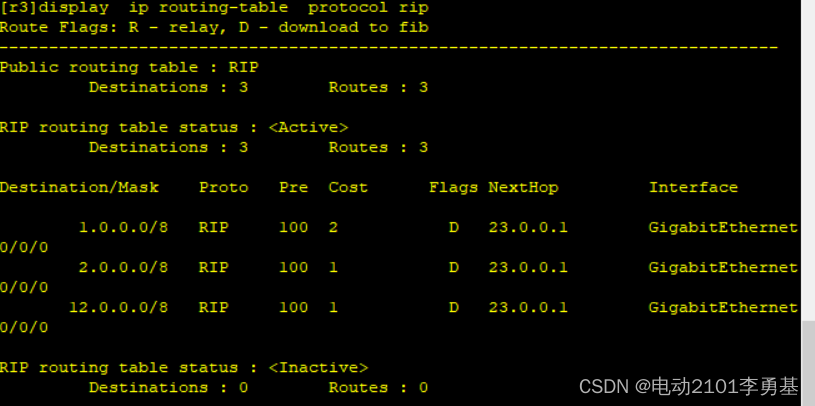

RIP的基本配置:


1.启动RIP进程；

【r1】rip 1----进程号仅具有本地意义，用来区分本地多个相同协议的进程；

【r1-rip-1】---进入RIP视图

2，选择RIP的版本；【r1-rip-1】version 2

3，宣告；

【r1-rip-1】network 1.0.0.0（主位宣告）

宣告要求：1，所有直接网段都必须宣告；2，必须按照主类进行宣告；

宣告的作用：1，激活接口--只有激活的接口才能收发RIP数据；

2，发布路由---只有激活接口对应的直连路由才能被发布出去；

配置接口---配IP地址--配环回地址--用动态路由（rip）配置









————————————————
