磁盘阵列 raidp配置

软raid

• 计算机核心部件：CPU、内存 IDE: 133Mbps SATA: 300Mbps,600Mbps,6Gbps USB 3.0: 480Mbps SCSI: Small Computer System Interface 早期，硬盘容量很小，还没有现在的U盘空间大，性能并不稳定，这是大多数，当然也有相对比较好 的，但价格非常的昂贵，所以人们就在想办法，我能不能有多个硬盘绑定成一块，让系统认为只是一块 硬盘，1987年Raid技术兴起。美国的一个大学开发出的，当时叫做廉价冗余磁盘阵列，后来改名叫做独 立冗余磁盘阵列。 Raid 发展到现在，已经不是简单的条带化了，还生出了其他的类型，那么这里叫做Raid level（级 别），这个级别仅代表磁盘组织方式不同，没有上下之分。不仅有速度，还要考虑数据可用性。
• Raid 0(条带): 读写速度得到提升，但不具备数据冗余，不推荐 最少2块硬盘
• Raid 1(镜像): 写性能下降，读性能提升，相反冗余能力提升。但磁盘利用率是1/2，最少2块硬盘
• Raid 1+0: 同组不能都坏掉，目前主流的方案。最少4块
• Raid 0+1: 同组都可以坏，不能是不同组的相同标号。最少4块硬盘 Raid 0+1 和Raid1+0的空间利用率都是1/2
• Raid 5(校验码机制)：读写都提升，冗余有，空间利用率（n-1)/n 只能坏一块。最少3块硬盘
• Raid 6 可以看做是raid5的升级版，它支持同时损坏2块磁盘。最少是4块盘
• Raid 7 可以看做是raid5的升级版，它支持同时损坏3块磁盘。最少是5块盘
• Raid 50 拓展 那么到底怎么实现软raid？ md: 内核模块。 mdadm:将任何块设备做成RAID,意味着分区也可以做，但没有意义，为什么那？做实验而已。
• 模式化的命令：

       创建模式： -C

       管理模式：--add,--del mdadm /dev/* --fail /dev/sd*

       监控模式: -F

       增长模式: -G

       装配模式: -A

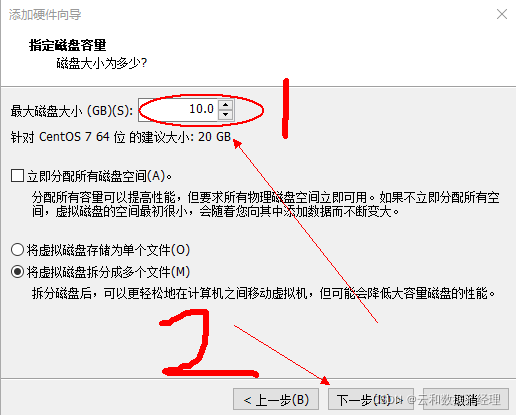

• 题目：环境要求： 新添加一块磁盘，大小为10G。并且分区，先分2个分区，每个分区大小为1G.
•
•

[root@localhost ~]# echo "- - -" >> /sys/class/scsi_host/host0/scan
[root@localhost ~]# echo "- - -" >> /sys/class/scsi_host/host1/scan
[root@localhost ~]# echo "- - -" >> /sys/class/scsi_host/host2/scan
[root@localhost ~]# fdisk -l
...
Disk /dev/sdb: 10.7 GB, 10737418240 bytes, 20971520 sectors
Units = sectors of 1 * 512 = 512 bytes
...
[root@bash ~]# gdisk /dev/sdb
...
Number Start (sector) End (sector) Size Code Name
1 2048 2099199 1024.0 MiB FD00 Linux RAID
2 2099200 4196351 1024.0 MiB FD00 Linux RAID
[root@localhost ~]# partprobe /dev/sdb
[root@localhost ~]# partprobe /dev/sdb
[root@localhost ~]# cat /proc/partitions
major minor #blocks name
...
8 17 1048576 sdb1
8 18 1048576 sdb2

      扫描用echo "- - -" >> /sys/class/scsi_host/host0/scan  命令有几个扫描几次

      partprobe /dev/sdb  这个命令是同步刚创建好的磁盘，可以多用几次，不会出错

• Raid0

     创建一个2G的Raid 0

专用选项：

-l： 指定级别

-n: 设备个数

-a: {yes|no} 自动为其创建设备文件

-c: chunk大小，默 认为64k，(数据块) 2的N次方

-x: 指定空闲盘的个数

[root@localhost ~]# mdadm -C /dev/md0 -a yes -l 0 -n 2 /dev/sdb{1,2}
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.

使用 cat /proc/mdstat 命令查看当前系统上所有启动了Raid的设备

[root@localhost ~]# cat /proc/mdstat
Personalities : [raid0]
md0 : active raid0 sdb2[1] sdb1[0]
     2093056 blocks super 1.2 512k chunks

unused devices: <none>

格式化raid硬盘

[root@localhost  ~]# mkfs.xfs /dev/md0
meta-data=/dev/md0               isize=512    agcount=8, agsize=65408 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=523264, imaxpct=25
         =                       sunit=128    swidth=256 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=8 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

这里可以查看到我们刚才创建的硬盘信息，我们也格式化过了，然后就可以直接挂在使用了

[root@localhost~]# mkdir /mnt/Raid0
[root@localhost~]# mount /dev/md0 /mnt/Raid0/
[root@localhost~]# mount | tail -1
/dev/md0 on /mnt/Raid0 type xfs (rw,relatime,seclabel,attr2,inode64,sunit=1024,swidth=2048,noquota)
[root@localhost~]# df -hT /mnt/Raid0/
Filesystem     Type  Size  Used Avail Use% Mounted on
/dev/md0       xfs   2.0G   33M  2.0G   2% /mnt/Raid0

 当然这个是临时挂载，也可以加入开机自动挂载，编辑/etc/fstab文件即可，这里不再赘述。

Raid1

创建一个2G的Raid1（有效存储空间）
思路：想要创建2个一个2G的Raid1,那么假设说用两块硬盘来实现，那么每一块大小应该是多大的那？ 对了，就是2G，而且它实际空间使用率只有2G。那么就再创建2个2G的分区。


[root@localhost~]# gdisk /dev/sdb
...
Number  Start (sector)    End (sector)  Size       Code  Name
  1            2048         2099199   1024.0 MiB  FD00  Linux RAID
  2         2099200         4196351   1024.0 MiB  FD00  Linux RAID
  3         4196352         8390655   2.0 GiB     FD00  Linux RAID
  4         8390656        12584959   2.0 GiB     FD00  Linux RAID
[root@bash ~]# partprobe /dev/sdb
[root@bash ~]# partprobe /dev/sdb
[root@bash ~]# partprobe /dev/sdb
[root@bash ~]# cat /proc/partitions
...
   8       17    1048576 sdb1
   8       18    1048576 sdb2
   8       19    2097152 sdb3
   8       20    2097152 sdb4

直接用命令创建

[root@localhost~]# mdadm -C /dev/md1 -a yes -l 1 -n 2 /dev/sdb{3,4}
mdadm: Note: this array has metadata at the start and
    may not be suitable as a boot device.  If you plan to
    store '/boot' on this device please ensure that
    your boot-loader understands md/v1.x metadata, or use
    --metadata=0.90
Continue creating array? y
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md1 started.
[root@localhost~]# cat /proc/mdstat
Personalities : [raid0] [raid1]
md1 : active raid1 sdb4[1] sdb3[0]
      2094080 blocks super 1.2 [2/2] [UU]
      [==>..................]  resync = 14.5% (305536/2094080) finish=0.2min speed=101845K/sec
md0 : active raid0 sdb2[1] sdb1[0]
      2093056 blocks super 1.2 512k chunks
unused devices: <none>
[root@localhost~]# mkdir /mnt/Raid1
[root@localhost~]# mkfs.xfs /dev/md1
meta-data=/dev/md1               isize=512    agcount=4, agsize=130880 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=523520, imaxpct=25
....
[root@localhost~]# mount /dev/md1  /mnt/Raid1/
[root@localhost~]# mount | tail -1
/dev/md1 on /mnt/Raid1 type xfs (rw,relatime,seclabel,attr2,inode64,noquota)
[root@localhost~]# df -hT /mnt/Raid1/
Filesystem     Type  Size  Used Avail Use% Mounted on
/dev/md1       xfs   2.0G   33M  2.0G   2% /mnt/Raid1

到这里都好了！
