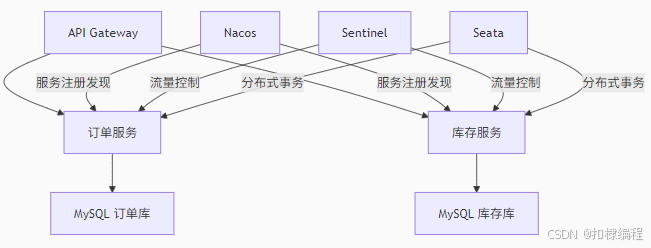

一、系统架构设计

graph TD
    A[API Gateway] --> B[订单服务]
    A --> C[库存服务]
    B --> D[MySQL 订单库]
    C --> E[MySQL 库存库]
    F[Nacos] -->|服务注册发现| B
    F -->|服务注册发现| C
    G[Sentinel] -->|流量控制| B
    G -->|流量控制| C
    H[Seata] -->|分布式事务| B
    H -->|分布式事务| C
二、服务划分与职责
服务名称端口职责描述关键技术栈
订单服务8081处理订单创建、状态管理Spring Boot, Seata, MyBatis
库存服务8082管理商品库存、扣减逻辑Spring Boot, Sentinel, Redis
Nacos 配置中心8848统一配置管理Spring Cloud Alibaba
三、数据库设计

1. 订单表 (t_order)

CREATE TABLE t_order (
  id BIGINT PRIMARY KEY AUTO_INCREMENT,
  order_no VARCHAR(32) NOT NULL COMMENT '订单号',
  user_id BIGINT NOT NULL,
  product_id BIGINT NOT NULL,
  quantity INT NOT NULL COMMENT '购买数量',
  status TINYINT DEFAULT 0 COMMENT '0-创建中 1-已支付 2-已取消',
  create_time DATETIME DEFAULT CURRENT_TIMESTAMP
);

2. 库存表 (t_stock)

CREATE TABLE t_stock (
  id BIGINT PRIMARY KEY AUTO_INCREMENT,
  product_id BIGINT UNIQUE NOT NULL,
  total_stock INT NOT NULL COMMENT '总库存',
  locked_stock INT DEFAULT 0 COMMENT '预扣库存',
  available_stock INT NOT NULL COMMENT '可用库存',
  version INT DEFAULT 0 COMMENT '乐观锁版本号'
);

3. 库存流水表 (t_stock_flow)

CREATE TABLE t_stock_flow (
  id BIGINT PRIMARY KEY AUTO_INCREMENT,
  product_id BIGINT NOT NULL,
  order_no VARCHAR(32) NOT NULL,
  quantity INT NOT NULL,
  status TINYINT NOT NULL COMMENT '1-预扣 2-确认 3-释放',
  create_time DATETIME DEFAULT CURRENT_TIMESTAMP
);

数据库操作SQL

库存确认SQL
UPDATE t_stock
SET
    total_stock = total_stock - #{quantity},
    locked_stock = locked_stock - #{quantity},
    version = version + 1
WHERE
    product_id = #{productId}
    AND locked_stock >= #{quantity}
    AND version = #{version}
库存释放SQL（预扣释放）
UPDATE t_stock
SET
    locked_stock = locked_stock - #{quantity},
    available_stock = available_stock + #{quantity},
    version = version + 1
WHERE
    product_id = #{productId}
    AND locked_stock >= #{quantity}
库存释放SQL（已确认释放）
UPDATE t_stock
SET
    total_stock = total_stock + #{quantity},
    available_stock = available_stock + #{quantity},
    version = version + 1
WHERE
    product_id = #{productId}

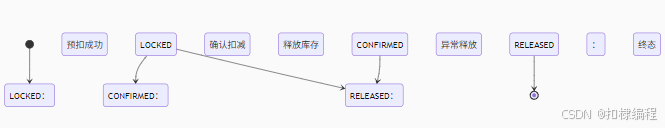

状态机设计（库存流水）

stateDiagram-v2
    [*] --> LOCKED： 预扣成功
    LOCKED --> CONFIRMED： 确认扣减
    LOCKED --> RELEASED： 释放库存
    CONFIRMED --> RELEASED： 异常释放
    RELEASED --> [*]： 终态
四、核心业务流程

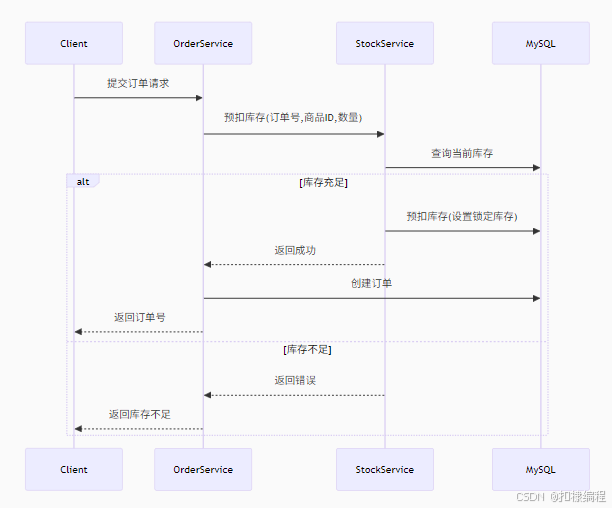

下单扣减库存流程：

sequenceDiagram
    participant Client
    participant OrderService
    participant StockService
    participant MySQL

    Client->>OrderService: 提交订单请求
    OrderService->>StockService: 预扣库存(订单号,商品ID,数量)
    StockService->>MySQL: 查询当前库存
    alt 库存充足
        StockService->>MySQL: 预扣库存(设置锁定库存)
        StockService-->>OrderService: 返回成功
        OrderService->>MySQL: 创建订单
        OrderService-->>Client: 返回订单号
    else 库存不足
        StockService-->>OrderService: 返回错误
        OrderService-->>Client: 返回库存不足
    end
五、接口规范

1. 订单服务接口

  • POST /orders 创建订单

请求体：
{
  "userId": 1001,
  "productId": 2001,
  "quantity": 2
}

响应：
{
  "code": 200,
  "data": "ORDER_202311280001"
}

2. 库存服务接口

  • POST /stocks/lock 预扣库存

请求体：
{
  "orderNo": "ORDER_202311280001",
  "productId": 2001,
  "quantity": 2
}

响应：
{
  "code": 200,
  "message": "库存锁定成功"
}
3. 库存确认接口 (POST /stocks/confirm)

业务场景：订单支付成功后，将预扣库存正式扣减（TCC模式的Confirm阶段）

请求体：
{
  "orderNo": "ORDER_202311280001",
  "productId": 2001,
  "quantity": 2
}

响应：
{
  "code": 200,
  "message": "库存确认成功",
  "data": {
    "productId": 2001,
    "confirmedQuantity": 2,
    "remainingStock": 98
  }
}
4. 库存释放接口 (POST /stocks/release)

业务场景：订单取消/支付超时后，释放预扣库存（TCC模式的Cancel阶段）

请求体：
{
  "orderNo": "ORDER_202311280001",
  "productId": 2001,
  "quantity": 2,
  "reason": "PAYMENT_TIMEOUT" // 释放原因：PAYMENT_TIMEOUT/ORDER_CANCEL/MANUAL_OPERATION
}

响应：
{
  "code": 200,
  "message": "库存释放成功",
  "data": {
    "productId": 2001,
    "releasedQuantity": 2,
    "currentStock": 100
  }
}

六、关键代码实现

1. 库存服务核心扣减逻辑

@Service
public class StockServiceImpl implements StockService {

    @Autowired
    private StockMapper stockMapper;

    @Autowired
    private StockFlowMapper stockFlowMapper;

    @Override
    @Transactional
    public boolean lockStock(StockLockDTO lockDTO) {
        // 使用Redis分布式锁
        String lockKey = "lock_stock:" + lockDTO.getProductId();
        try {
            // 尝试获取锁 (实现略)
            if (!redisLock.tryLock(lockKey, 3, TimeUnit.SECONDS)) {
                throw new RuntimeException("系统繁忙");
            }

            Stock stock = stockMapper.selectByProductId(lockDTO.getProductId());
            if (stock.getAvailableStock() < lockDTO.getQuantity()) {
                throw new RuntimeException("库存不足");
            }

            // 乐观锁更新
            int rows = stockMapper.lockStock(
                lockDTO.getProductId(),
                lockDTO.getQuantity(),
                stock.getVersion()
            );

            if (rows == 0) {
                throw new RuntimeException("库存更新冲突");
            }

            // 记录库存流水
            StockFlow flow = new StockFlow();
            flow.setOrderNo(lockDTO.getOrderNo());
            flow.setProductId(lockDTO.getProductId());
            flow.setQuantity(lockDTO.getQuantity());
            flow.setStatus(StockFlowStatus.LOCKED);
            stockFlowMapper.insert(flow);

            return true;
        } finally {
            redisLock.unlock(lockKey);
        }
    }
}

2. 订单服务分布式事务控制

@Service
public class OrderServiceImpl implements OrderService {

    @Autowired
    private OrderMapper orderMapper;

    @Autowired
    private StockFeignClient stockFeignClient;

    @GlobalTransactional // Seata全局事务注解
    @Override
    public String createOrder(OrderCreateDTO createDTO) {
        // 1. 生成订单号
        String orderNo = generateOrderNo();

        // 2. 预扣库存（RPC调用）
        ResponseResult stockResult = stockFeignClient.lockStock(
            new StockLockDTO(orderNo, createDTO.getProductId(), createDTO.getQuantity())
        );

        if (!stockResult.isSuccess()) {
            throw new RuntimeException("库存操作失败: " + stockResult.getMessage());
        }

        // 3. 创建订单
        Order order = new Order();
        order.setOrderNo(orderNo);
        order.setUserId(createDTO.getUserId());
        order.setProductId(createDTO.getProductId());
        order.setQuantity(createDTO.getQuantity());
        orderMapper.insert(order);

        // 4. 其他业务操作（如扣减积分等）
        // ...

        return orderNo;
    }
}

3. 库存释放服务实现

@Service
public class StockReleaseService {

    @Autowired
    private StockMapper stockMapper;

    @Autowired
    private StockFlowMapper stockFlowMapper;

    @Transactional
    public ReleaseResult releaseStock(StockReleaseDTO releaseDTO) {
        // 1. 查找预扣记录（LOCKED或CONFIRMED状态都需要处理）
        StockFlow flow = stockFlowMapper.selectByOrderNoAndProductId(
            releaseDTO.getOrderNo(),
            releaseDTO.getProductId()
        );

        if (flow == null) {
            throw new BusinessException("未找到库存记录");
        }

        // 2. 根据当前状态执行不同释放逻辑
        if (flow.getStatus() == StockFlowStatus.LOCKED) {
            releaseLockedStock(flow, releaseDTO);
        } else if (flow.getStatus() == StockFlowStatus.CONFIRMED) {
            releaseConfirmedStock(flow, releaseDTO);
        } else {
            throw new BusinessException("当前状态不可释放");
        }

        // 3. 更新流水状态
        flow.setStatus(StockFlowStatus.RELEASED);
        flow.setReleaseReason(releaseDTO.getReason());
        stockFlowMapper.updateStatus(flow);

        // 4. 获取最新库存
        Stock currentStock = stockMapper.selectByProductId(releaseDTO.getProductId());

        return new ReleaseResult(
            releaseDTO.getProductId(),
            releaseDTO.getQuantity(),
            currentStock.getAvailableStock()
        );
    }

    private void releaseLockedStock(StockFlow flow, StockReleaseDTO dto) {
        // 释放预扣库存（增加可用库存，减少锁定库存）
        stockMapper.releaseLockedStock(dto.getProductId(), dto.getQuantity());
    }

    private void releaseConfirmedStock(StockFlow flow, StockReleaseDTO dto) {
        // 释放已确认库存（增加总库存和可用库存）
        stockMapper.releaseConfirmedStock(dto.getProductId(), dto.getQuantity());
    }
}
七、容错设计

  1. 库存预扣超时释放

    • 定时任务扫描超过30分钟未确认的预扣记录

    • 自动释放库存并更新流水状态

  2. Sentinel流控规则

    七、容错设计
库存预扣超时释放

定时任务扫描超过30分钟未确认的预扣记录

自动释放库存并更新流水状态

Sentinel流控规则

  3. Seata事务恢复

    • TC Server记录全局事务状态

    • 定时补偿未完成的事务分支

八、任务清单

  1. 基础任务

    • 搭建Nacos注册中心

    • 实现订单服务创建接口

    • 实现库存锁定/释放接口

    • 集成MyBatis-Plus操作数据库

    • 添加Seata分布式事务支持

  2. 进阶任务

    • 实现库存释放定时任务

    • 集成Sentinel添加流控规则

    • 使用Redis优化库存查询

    • 设计库存扣减幂等机制

  3. 挑战任务

    • 实现分库分表方案

    • 设计库存热点数据解决方案

    • 实现扣减库存的TCC模式

九、部署说明

  1. 启动基础设施：

    # 启动Nacos
sh nacos/bin/startup.sh -m standalone

# 启动Seata
sh seata/bin/seata-server.sh

  2. 服务启动顺序：

    库存服务 → 订单服务 → 网关(可选)

  3. 测试用例：

    # 测试正常下单
curl -X POST http://localhost:8081/orders \
-H "Content-Type: application/json" \
-d '{"userId":1001,"productId":2001,"quantity":2}'

# 测试库存不足
curl ... {"quantity": 1000}

接口测试用例

库存确认测试场景：

  1. 正常确认已预扣库存

  2. 重复确认请求（测试幂等性）

  3. 确认不存在的预扣记录

  4. 确认数量大于预扣数量

  5. 并发确认测试（模拟乐观锁冲突）

库存释放测试场景：

  1. 释放已预扣库存（订单取消）

  2. 释放已确认库存（售后退货）

  3. 部分释放库存

  4. 释放后库存超卖测试

  5. 释放原因分类统计

本设计重点训练微服务拆分、分布式事务、并发控制能力。建议学生先完成基础流程，再逐步添加熔断、监控等生产级功能。关键要理解库存扣减的"预扣-确认-释放"三段式设计，这是解决分布式事务的经典模式。
