国产CJC1808模拟输入24位立体声ADC，PIN替换PCM1808

国产CJC1808模拟输入24位立体声ADC，PIN替换PCM1808

CJC1808设备是一个高性能，低成本，单芯片，立体声模拟到数字转换器与单端模拟电压输入。CJC1808设备使用64倍过采样delta-sigma调制器，包括个数字抽取滤波器和高通滤波器，消除输入信号的直流分量。对于各种应用CJC1808设备支持主和从模式和串行音频接口的两种数据格式。制造的CJC1808设备采用了高度先进的CMOS工艺。 该器件采用小型14引脚TSSOP14封装

立体声D-sigADC

片上数字抗混叠滤波器

单端输入

消除直流偏置的数字高通滤波器

S/(N+D): 87dB@3.3Vfor48干赫

DR: 101dB@3.3V适用于48KHz99dB@33V适用于96KHz

S/N: 101dB@3.3V适用子48KHz99dB@3.3V适用于96KHz

来样率:8KHz~96KHz

系统时钟

256fs/384fs/512fsCMOS输入电平主/从模式

音频接口:左对齐，24位/2S,24位

电源:27至5.5V

Ta=-40~85°C (工业级) ,Ta-20~85°C (商业级)

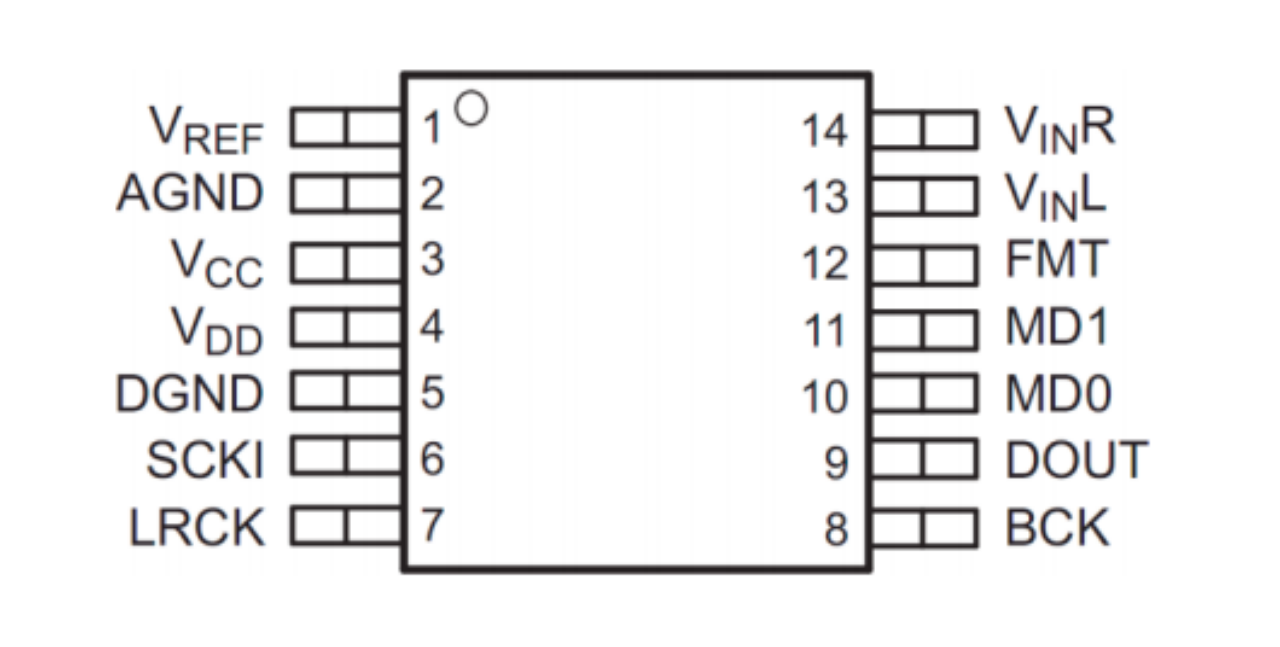

封装:14引脚TSSOP
