本文档详细介绍了如何在Linux环境下部署Nginx负载均衡器，通过反向代理实现静态页面由Nginx提供，动态页面由多台Tomcat服务器处理。首先关闭防火墙，安装依赖，然后分别搭建两台Tomcat服务器，并创建动态页面。接着，配置Nginx，设置负载均衡策略，并实现静态资源的分离。最后，通过访问测试验证了配置的正确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

standalone模式，Tomcat单独运行，直接接受用户的请求，不推荐。
反向代理，单机运行，提供了一个Nginx作为反向代理，可以做到静态由nginx提供响应，动态jsp

代理给Tomcat
LNMT：Linux + Nginx + MySQL + Tomcat
LAMT：Linux + Apache（Httpd）+ MySQL + Tomcat

前置一台Nginx，给多台Tomcat实例做反向代理和负载均衡调度，Tomcat上部署的纯动态页面更

适合

LNMT：Linux + Nginx + MySQL + Tomcat

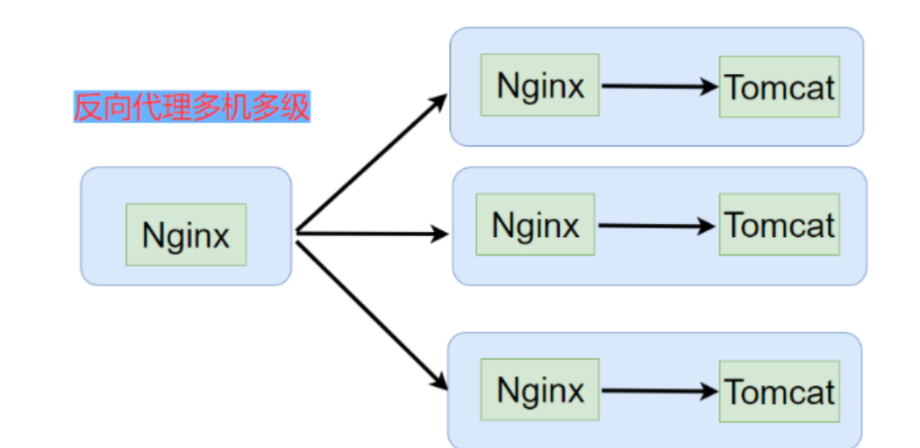

多级代理

LNNMT：Linux + Nginx + Nginx + MySQL + Tomcat

在这里插入图片描述
动态服务器的问题，往往就是并发能力太弱，往往需要多台动态服务器一起提供服务。如何把并发的压力分摊，这就需要调度，采用一定的调度策略，将请求分发给不同的服务器，这就是Load Balance负载均衡。

当单机Tomcat，演化出多机多级部署的时候，一个问题便凸显出来，这就是Session。而这个问题的由来，都是由于HTTP协议在设计之初没有想到未来的发展。

一、部署Nginx 负载均衡器

实验前环境准备：
nginx：192.168.192.135
Tomcat1:192.168.192.10
Tomcat2：192.168.192.136

1. #关闭防火墙
systemctl stop firewalld
setenforce 0

2. #安装依赖关系包
yum -y install pcre-devel zlib-devel gcc gcc-c++ make

3. #新建用户和组便于管理
useradd -M -s /sbin/nologin nginx

4. #切换至opt目录，将下载好的压缩包传进来解压
cd /opt
tar -zxf nginx-1.12.0.tar.gz

4. #切换至解压后的目录下编译
cd nginx-1.12.0

./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module

5. #安装
make && make install -j4

6. #做软连接，让系统识别nginx的操作命令
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

7. #将nginx命令加入服务
cd /lib/systemd/system
vim nginx.service
#!/bin.bash
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

8. #重新加载单元.启动服务
systemctl daemon-reload
systemctl start nginx

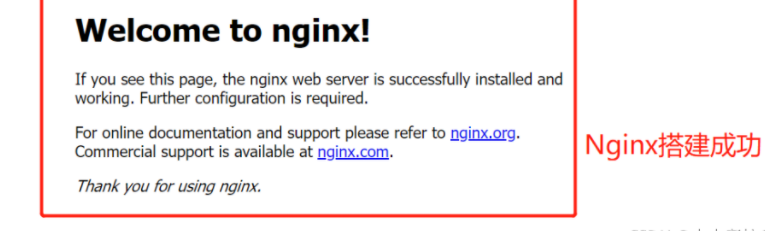

9. #查看是否成功启动
ss -ntap|grep nginx
http://192.168.59.108/

在这里插入图片描述

二、安装部署第一台Tomcat

1. #关闭防火墙
systemctl stop firewalld
setenforce 0

2. #切换至/opt，将安装 Tomcat 所需软件包传到/opt目录下
apache-tomcat-9.0.16.tar.gz
jdk-8u201-linux-x64.rpm

3. #安装JDK
rpm -ivh jdk-8u201-linux-x64.rpm

4. #修改换将变量配置文件
vim /etc/profile
export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH

5. #刷新配置文件
source /etc/profile

6. #切换至/opt下，解压tomcat包
cd /opt
tar -zxf apache-tomcat-9.0.16.tar.gz

7. #将解压后的包拷贝至/usr/local/下并重命名
cp -r apache-tomcat-9.0.16 /usr/local/tomcat

8. #添加用户设置属主属组
useradd -s /sbin/nologin tomcat
chown tomcat:tomcat /usr/local/tomcat -R


9. #新建服务文件
vim /etc/systemd/system/tomcat.service
[Unit]
Description=Tomcat
#After=syslog.target network.target remote-fs.target nss-lookup.target
After=syslog.target network.target

[Service]
Type=forking
ExecStart=/usr/local/tomcat/bin/startup.sh
ExecStop=/usr/local/tomcat/bin/shutdown.sh
RestartSec=3
PrivateTmp=true
User=tomcat
Group=tomcat

[Install]
WantedBy=multi-user.target

10. #重新加载服务，并开启，查看是否成功启动

systemctl daemon-reload
systemctl start tomcat
ss -ntap |grep 8080



#############新建动态页面站点###########3

11. #切换至webapp下，新建test目录
cd /usr/local/tomcat/webapps/
mkdir test

12. #建立动态页面文件
vim test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
  <head>
     <title>JSP test1 page </title>
  </head>
  <body>
     <% out.println("动态页面1,http://www.test1.com");%>
  </body>
</html>

13. #修改主配置文件
vim /usr/local/tomcat/conf/server.xml
删除原来的站点模块
添加
<Host name="localhost" appBase="webapps"
            unpackWARs="true" autoDeploy="true" xmlValidation="false"
            xmlNamespaceAware="false">
                <Context docBase="/usr/local/tomcat/webapps/test"
                path="" reloadable="true" />
      </Host>

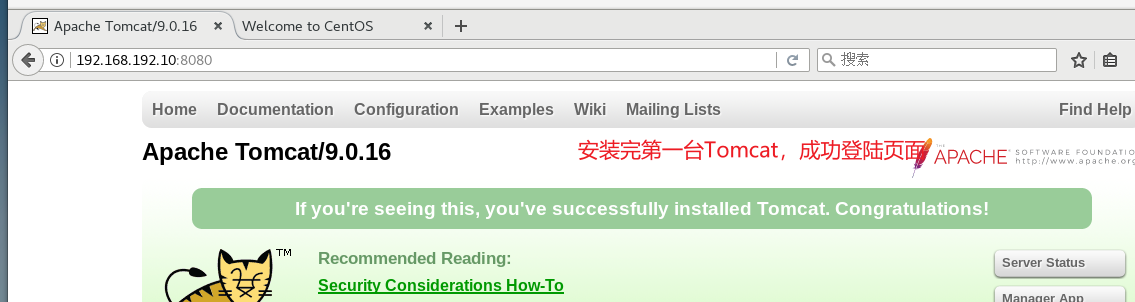

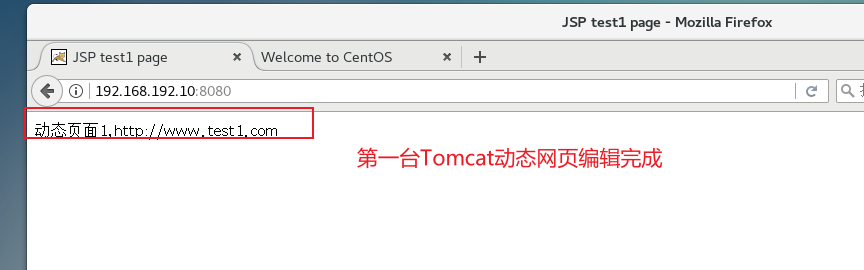

14. #重启服务，并在网页测试
systemctl restart tomcat.service
http://192.168.192.10:8080/

在这里插入图片描述

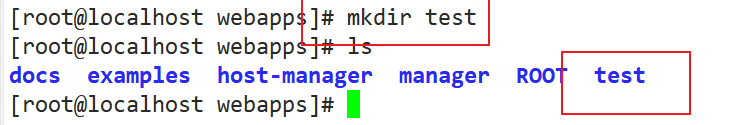

切换至webapp下，新建test目录

在这里插入图片描述

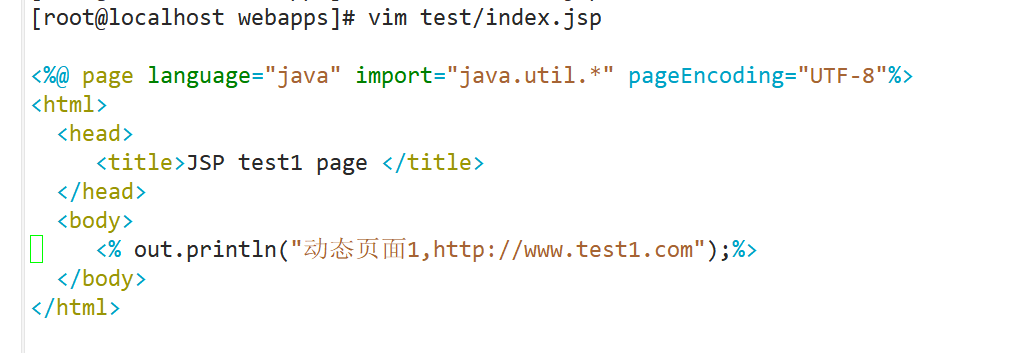

建立动态页面文件

在这里插入图片描述

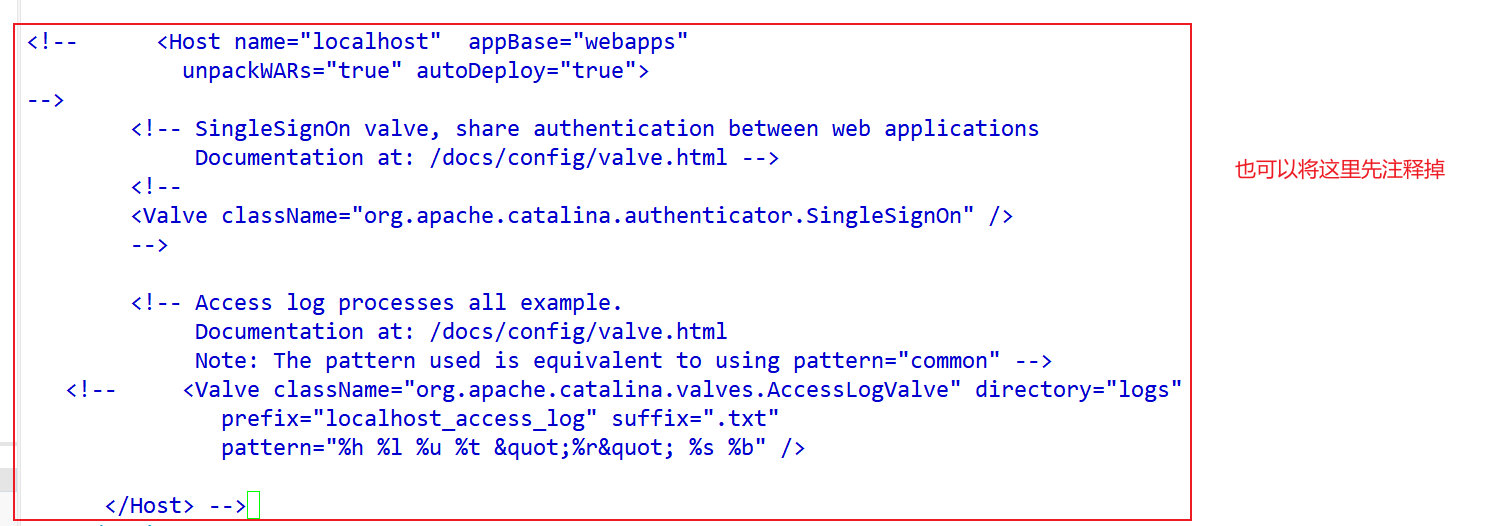

修改主配置文件

在这里插入图片描述

在这里插入图片描述
以同样的方法，部署第二台Tomcat服务器就可以了

三、nginx 配置静态网页

准备静态页面和图片

1. #切换至/usr/local/nginx/html/目录下
cd /usr/local/nginx/html/

2. #创建test文件夹，并在里面创建静态网页
mkdir test
cd test
vim test.html
this is static test web !!

3. #拖一张图片至test下

4. #配置主配置文件
vim /usr/local/nginx/conf/nginx.conf

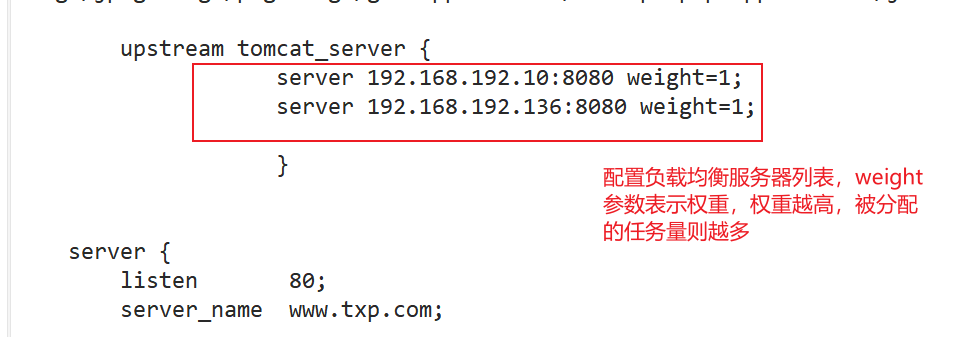

#配置负载均衡服务器列表，weight参数表示权重，权重越高，被分配到的概率越大
#gzip  on;
    upstream tomcat_server {
                    server 192.168.192.10:8080 weight=1;
                    server 192.168.192.136:8080 weight=1;

                    }

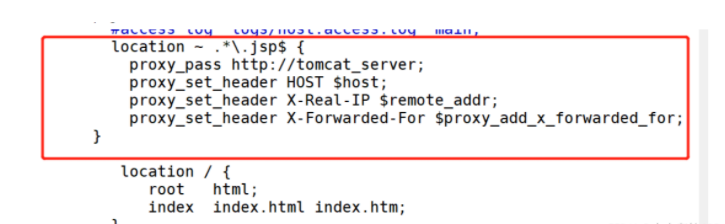

#动静分离
 location ~ .*\.jsp$ {
          proxy_pass http://tomcat_server;
          proxy_set_header HOST $host;
          proxy_set_header X-Real-IP $remote_addr;
          proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
     }

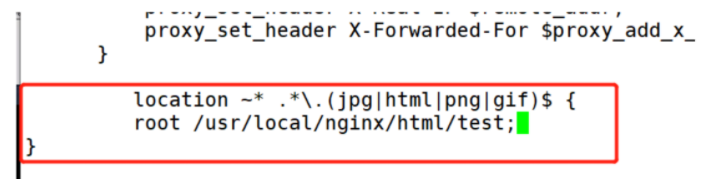

#静态图片正则
         location ~* .*\.(jpg|html|png|gif)$ {
         root /usr/local/nginx/html/test;
     }


         location / {
            root   html;
            index  index.html index.htm;
     }

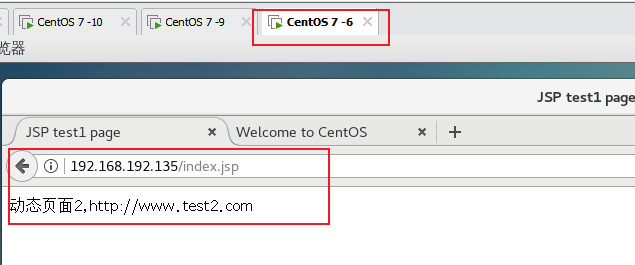

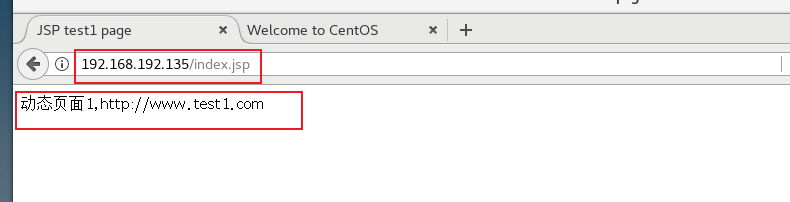

5.  #重启nginx并测试

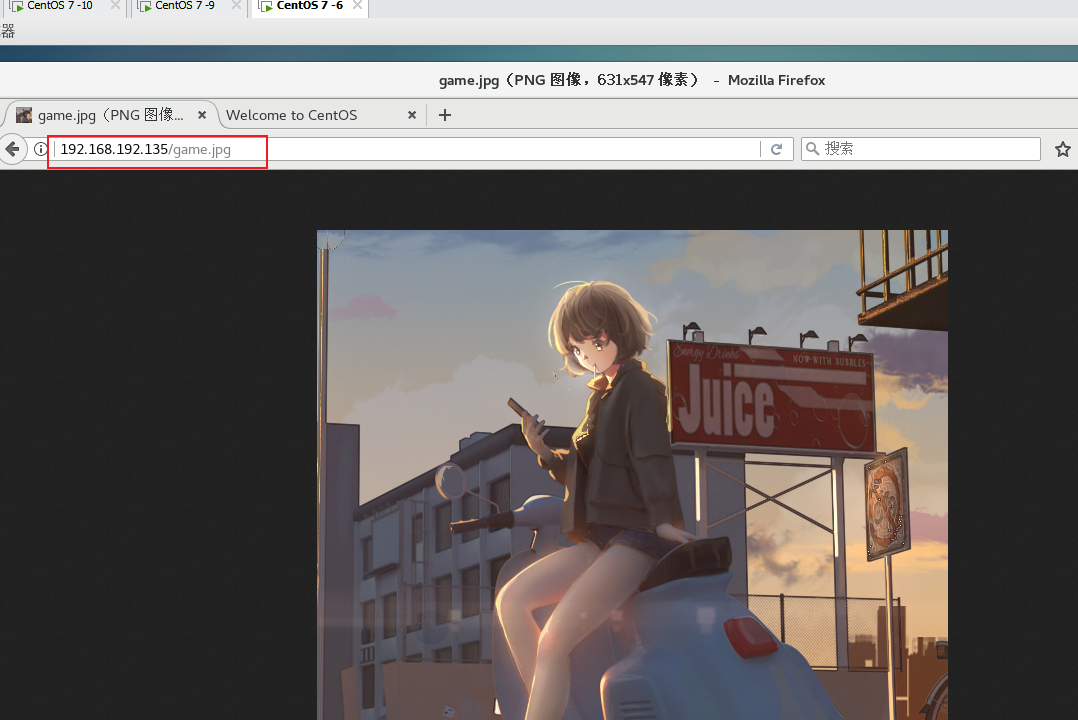

http://192.168.192.135/game.jpg

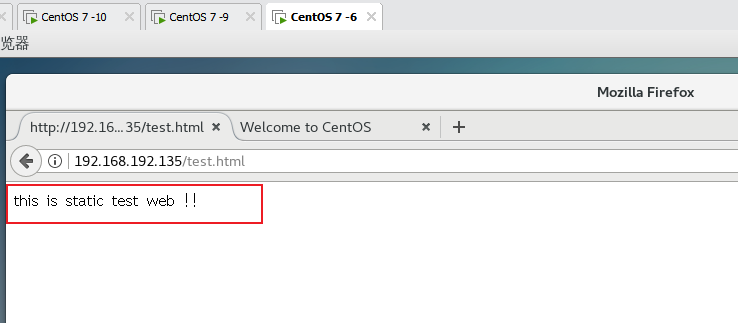

http://192.168.192.135/test.html

在这里插入图片描述
