中科易联EtherCAT主站网关HT5S-ECM-PNS接半导体用空气流量计与西门子 PLC通讯测试

1. HT5S-ECM-PNS是一款EtherCAT主站功能的通讯网关，主要功能是将多个EtherCAT的从站设备（伺服、阀门、仪表、变频器、流量计等）接入到Profinet网络，进行数据传输。

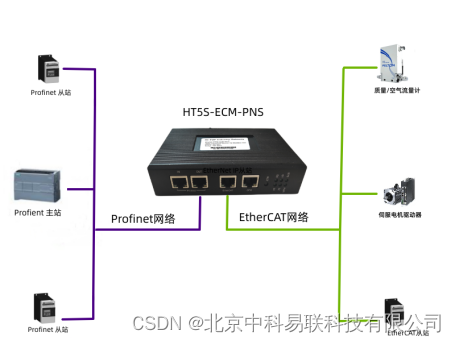

2. HT5S-ECM-PNS 网关连接到EtherCAT总线中作为主站使用，连接到Profinet总线中作为从站使用。HT5S-ECM-PNS 网关Profinet侧集成了双端口交换机，可以实现菊花链式的线型拓扑结构，设备配置和固件更新通过以太网实现。
3. 本次测试主要完成将EtherCAT空气流量计通过HT5S-ECM-PNS网关与西门子 PLC通讯测试，使用HT5S-ECM-PNS网关作为EtherCAT空气流量计的主站，在Profinet一侧网关为PLC的从站，接入西门子1200 PLC，实现PLC中能读到EtherCAT空气流量计的数据。

3.EtherCAT从站设备的配置

配置文件导入前，请确认：

准备好EtherCAT从站设备（当前示例为空气流量计）的配置文件（XML）。

确保XML文件与EtherCAT从站设备（Vendor ID与Product Code）完全匹配，请与设备厂商确认。

XML文件名后缀的“.”前面不能再有“.”字符。

操作步骤

导入 XML 文件：

（1）单击进入 ET-File 界面，单击上传，在弹出的文件选择框中选择准<
