中科易联网关HT5S-ECM-EIS接流量计与AB plc通讯测试

1. 测试HT5S-ECM-EIS接流量计与AB plc通讯测试状况，使用HT5S-ECM-EIS，空气流量计为ETHERCAT从站，ETHERNET/IPS一侧为从站，接入AB 1768-L30ER PLC

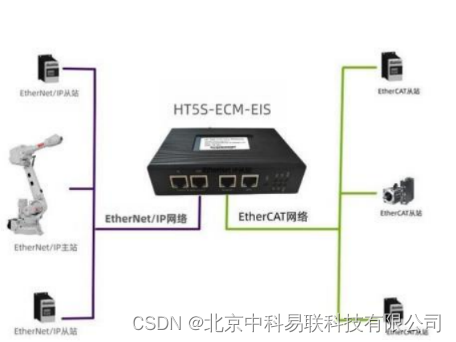

2.  HT5S-ECM-EIS 是一款 ETHERCAT  主站功能的通讯网关，主要功能是将 ETHERCAT 的从站设备（伺服、阀门、仪表、变频器等）接入到 ETHERNET/IP 网络，进行数据传输。

HT5S-ECM-EIS  网关连接到 ETHERCAT  总线中作为主站使用,连接到ETHERNET/IP总线中作为从站使用。

HT5S-ECM-EIS 网关 ETHERNET/IP 侧集成了双端口交换机，可以实现菊花链式的线型拓扑结构， 设备配置和固件更新通过以太网实现。

3.ETHERCAT从站设备的配置

配置文件导入前，请确认：

准备好ETHERCAT从站设备（当前示例为MFC流量计）的配置文件（XML）。

确保XML文件与ETHERCAT从站设备（Vendor ID与Product Code）完全匹配，请与设备厂商确认。

XML文件名后缀的“.”前面不能再有“.”字符。

操作步骤

导入 XML 文件：

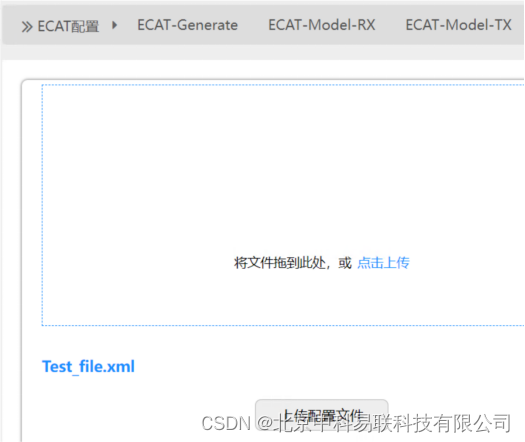

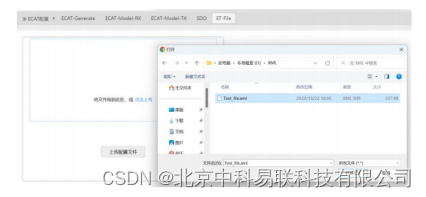

（1）单击进入 ET-File 界面，单击上传，在弹出的文件选择框中选择准

备好的ETHERCAT从站设备的XML文件



单击打开按钮。

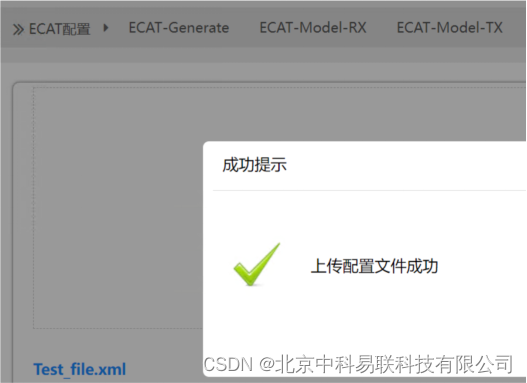

单击上传配置文件按钮，弹出上传配置文件成功对话框。

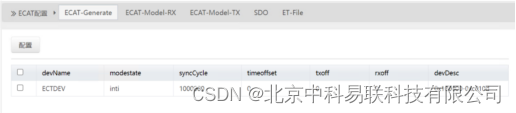

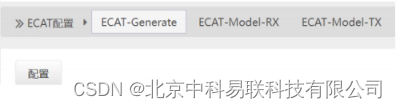

单击 ECAT-Generate 界面，查看 devDesc 是否为 0，如果为 0，则当前 XML 文件无效，请重新导入。

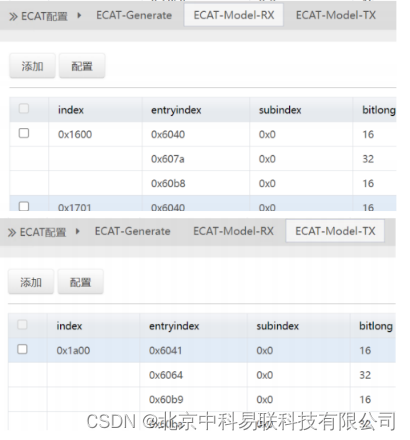

单击 ECAT-Model-RX 界面和 ECAT-Model-TX 界面，查看 PDO 表格是否为空，

如果为空，则当前 XML 文件无 PDO 内容，请重新导入。

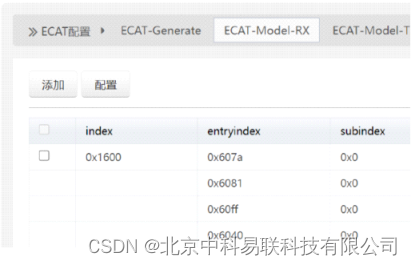

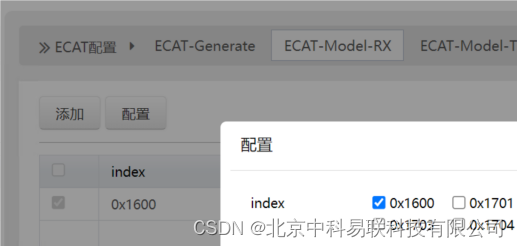

（2）单击进入 ECAT-Model-RX 界面。

单击配置按钮，在弹出 PDO 复选框中单击，勾选想要进行映射的 PDO。

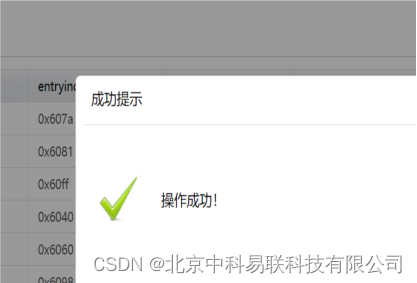

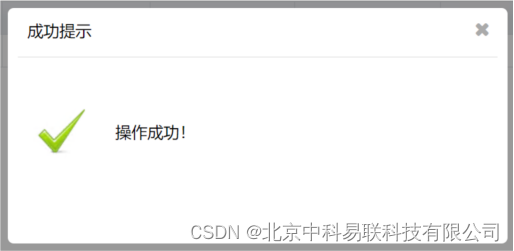

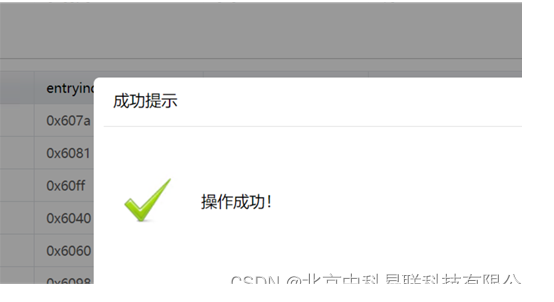

单击确认按钮，弹出操作成功对话框。

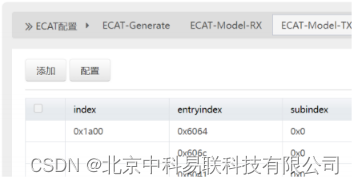

（3）单击进入 ECAT-Model-TX 界面。

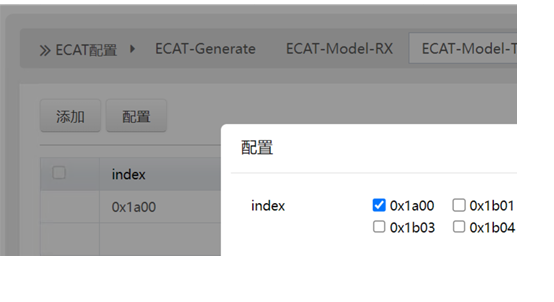

单击配置按钮，在弹出 PDO 复选框中，单击想要进行映射的 PDO。

单击确认按钮，弹出操作成功对话框。

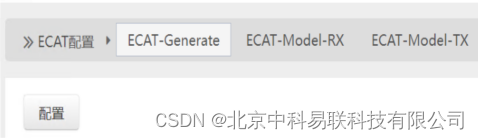

（4）单击进入 ECAT-Generate 界面，单击设备条目左侧复选框。

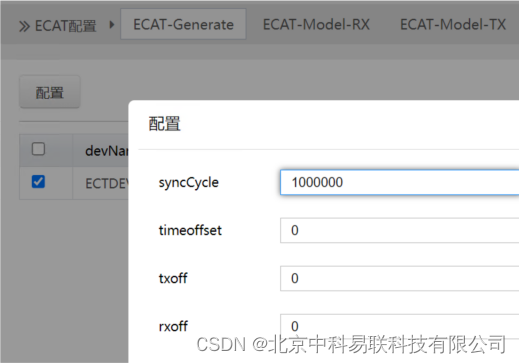

单击配置按钮，在弹出的配置对话框设置扫描周期。

单击确认按钮，弹出操作成功对话框。

查看 syncCycle 字段，是否为刚才设置的参数。

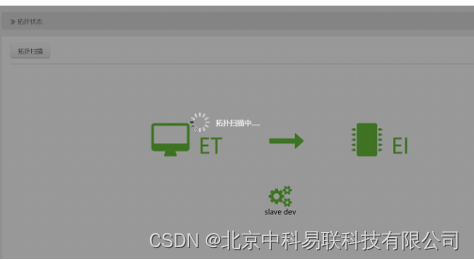

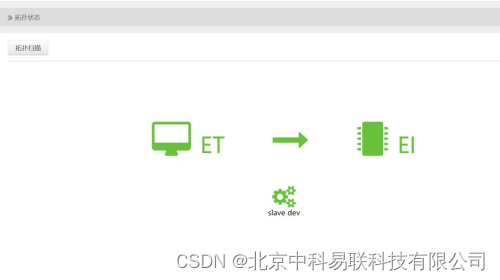

（5）单击进入拓扑扫描界面，单击拓扑扫描按钮，显示拓扑扫描中

稍等片刻，自动刷新在线从站设备数量。

4.网关作为ETHERNET/IP从站与AB 1769-L30ER

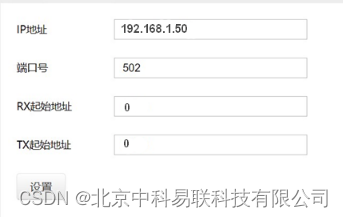

(1)  配置界面设置的ETHERNET/IP的参数

1.

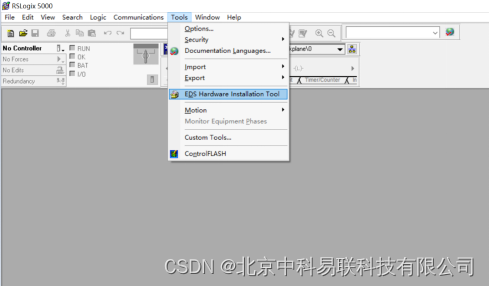

（2）加载EDS文件：运行RSLogix 5000程序，选择菜单“Tools->EDS Hardware Installation Tool”：

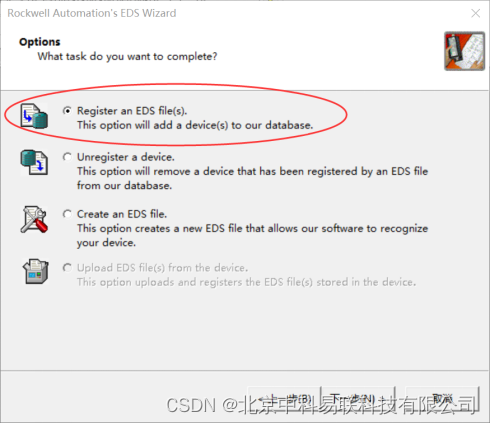

选择“Register an EDS file(s)”，点击下一步：

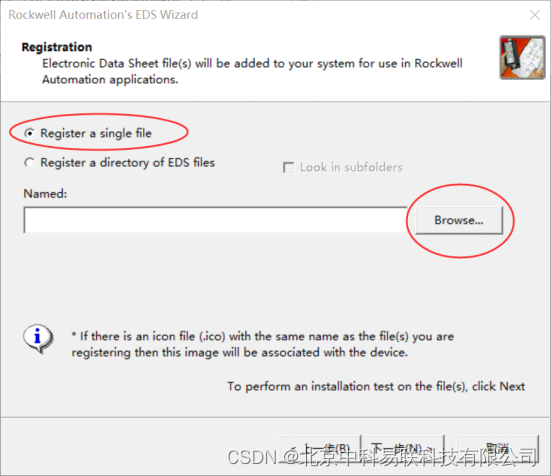

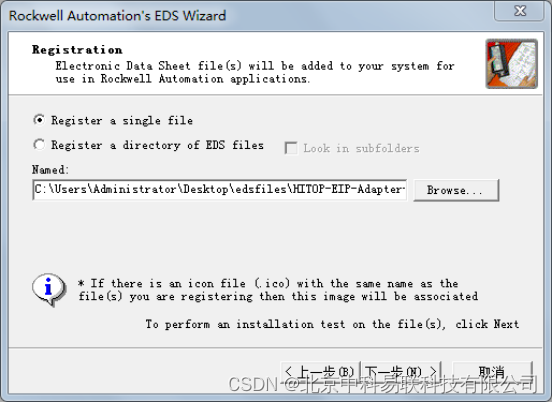

选择“Register a single file”：

通过“Browse”选择要安装的eds文件：

点击下一步，直到安装过程完毕。

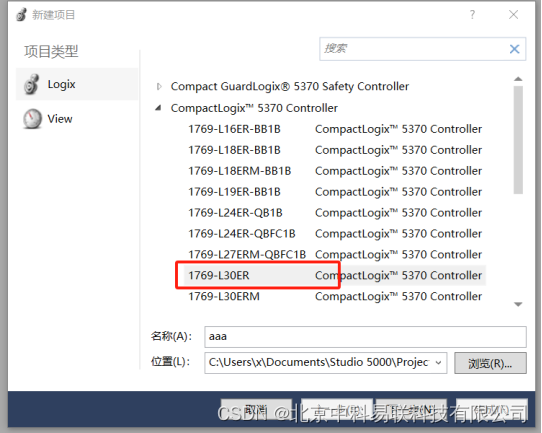

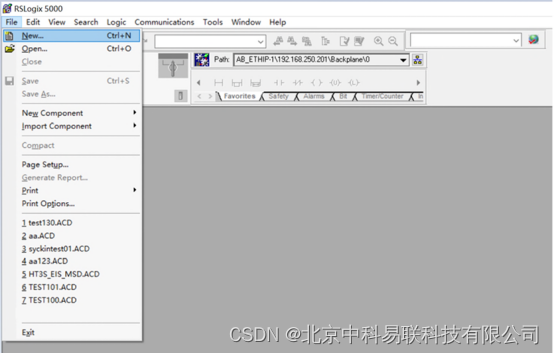

（3）新建工程：运行RSLogix 5000程序，选择菜单File->New，弹出对话框：

在“Type”中选择控制器的型号，在“Name”中填写项目的名称，点击OK完成创建。

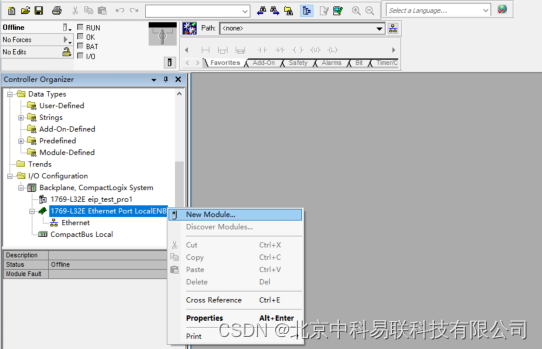

添加网关：在Controller Organizer栏中，右键点击“1769-L30ER Ethernet Port LocalENB”，选择“New Module”

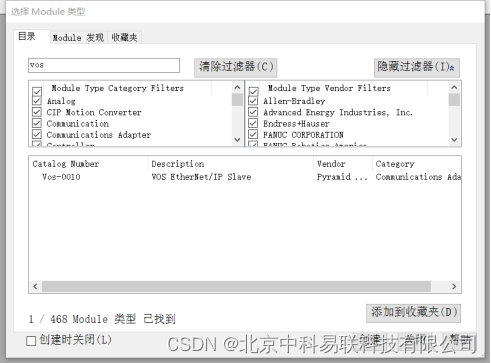

选择要添加的设备，点击“Create”：

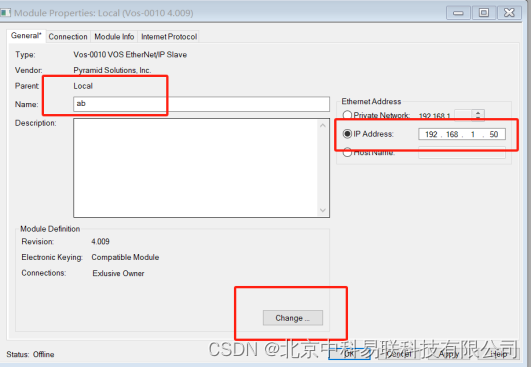

在“Name”中填入网关的名称，在“IP Address”中填入网关的IP地址，点击“Change”设置网关的输入输出数据长度。

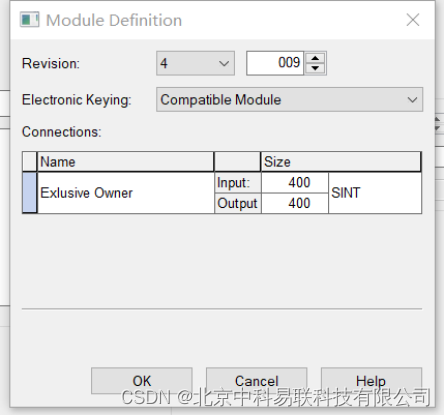

设备默认使用了400字节的输入数据和400字节的输出数据：

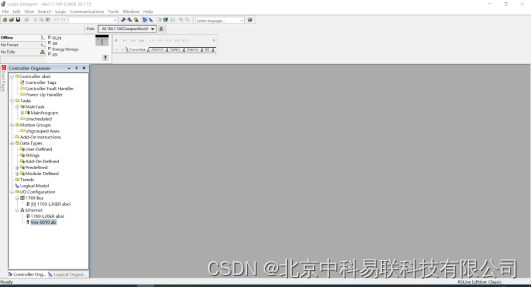

点击OK操作完毕后，可以看到在项目中已经添加了网关：

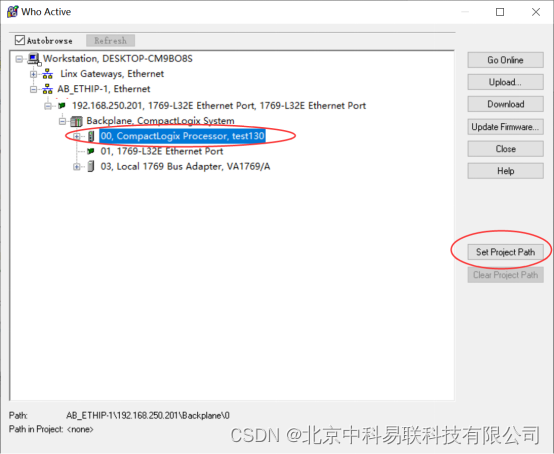

（5）设置工程路径：点击菜单Communications->Who Active，在扫描到的设备中，选择00，CompactLogix Processor，eip选项，点击右下角的Set Project Path。然后点击Close，完成设置。

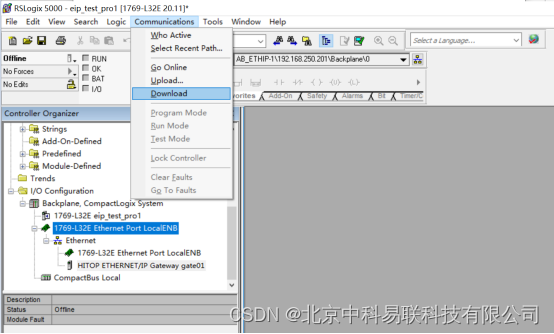

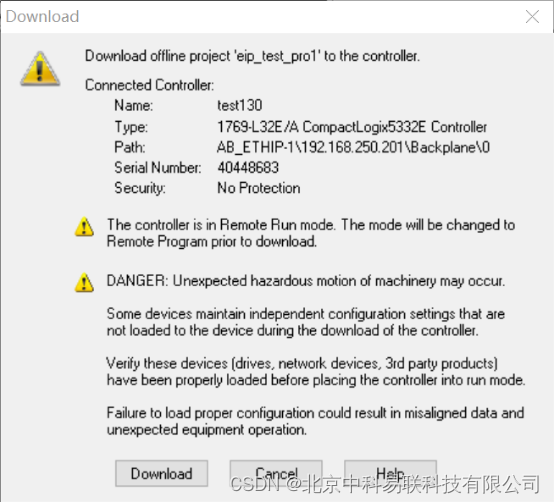

点击菜单Communications->Download，下载工程到PLC中：

在弹出的对话框中点击 Download：

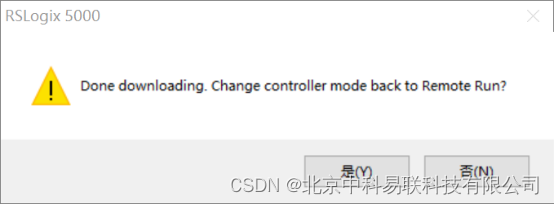

下载完成后弹出对话框，点击“是”。

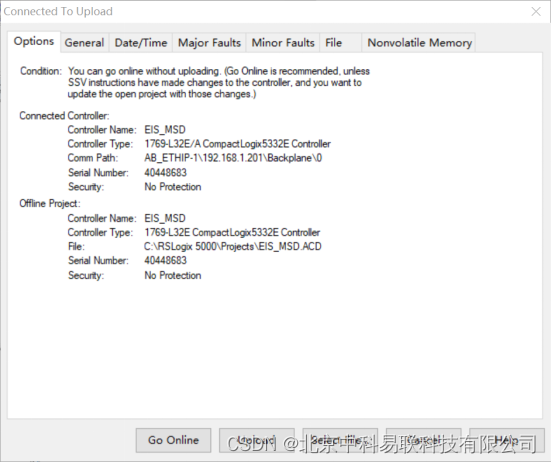

（6）下载完毕后， 在线监视数据：点击菜单Communications->Upload，在下图中点击Upload，直至上传完成。

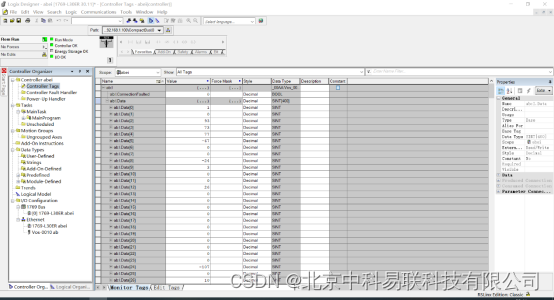

点击“Controller Tags”，在弹出的画面中可以检测到网关上传的数据：

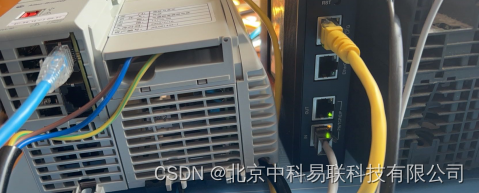

5.设备连接情况
