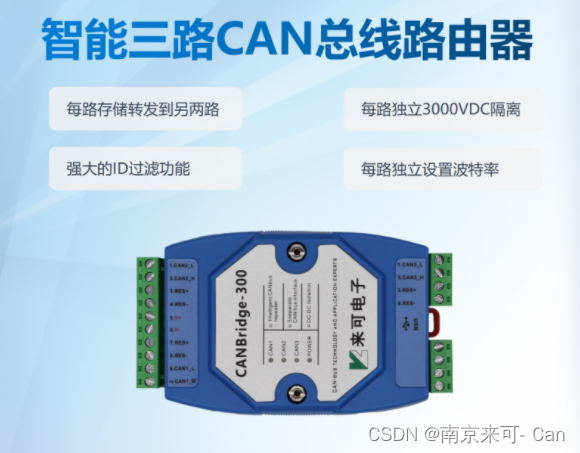

CAN中继、CAN隔离器、智能三路CAN总线路由器集线器助力灵活组网

CANbridge-300智能CAN总线集线器具有3路独立隔离的can通道，每路CAN接口采用金升阳CAN隔离收发模块实现3000VDC电气隔离，电源输入防反设计，支持DC6.5~36V输入;具有优秀的EMC性能，可靠性测试项目: ESD接触放电+6KV、浪涌+1KV、脉冲群+2KV,工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准。CANbridge-300每一路CAN通道都具有数据存储转发至另两路CAN通道的功能，同时每一路CAN通道具有强大的ID过滤功能，从而降低总线负荷。

产品特性

●CAN波特率支持5Kbps ~1Mbps,每路单独任意设定或选常用波特率

●符合CAN 2.0A/2.0B规范，符合ISO/DIS

11898-1/2/3标准

每通道最高帧流量高达4000帧/s

●每路CAN通道独立隔离， 隔离高达3000VDC任意一个CAN通道接收的数据存储转发往另两个CAN通道

●CAN帧缓冲区高达1095帧， 转发延时低至100us通过USB接口和配套上位机软件快捷配置参数

CAN滤波功能强大，每个CAN通道支持20个组合的列表或屏蔽模式的ID过滤

外部RES+、RES-引脚接120欧姆终端电阻

●电源输入防反接设计，工作电压6.5-36VDC,工作电流最大180mA/12V

●工作温度: -40°C至+85°C

●接口防浪涌、防脉冲群、ESD保护设计

●符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料

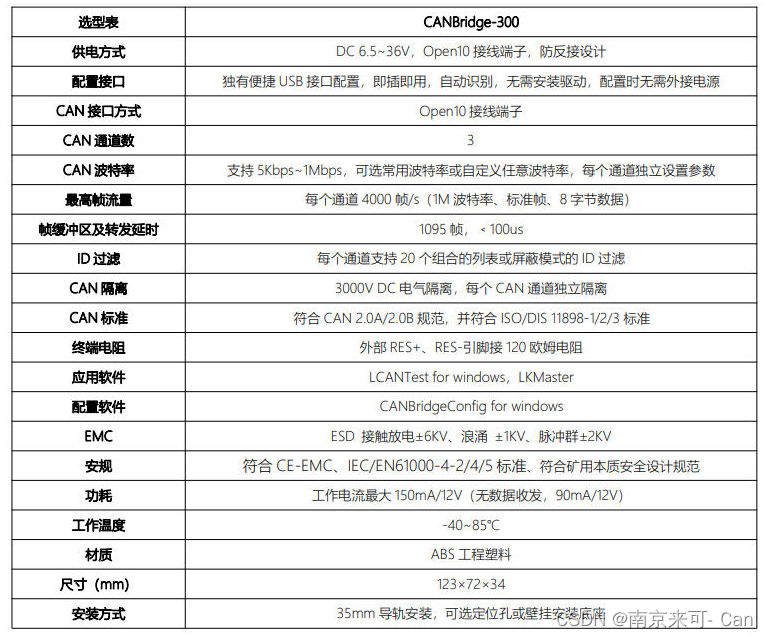

产品参数

产品功能

来可电子智能CAN隔离中继器集线器具有3路CAN总线通道，每路CAN通道都具有数据存储转发至另两路CAN通道的功能，同时每路CAN通道具有强大的ID过滤功能，从而降低总线负荷。

每一路CAN通道都具有数据存储转发至另两路CAN通道的功能;

每一路CAN通道可独立设置波特率，三路CAN通道波特率可不同;

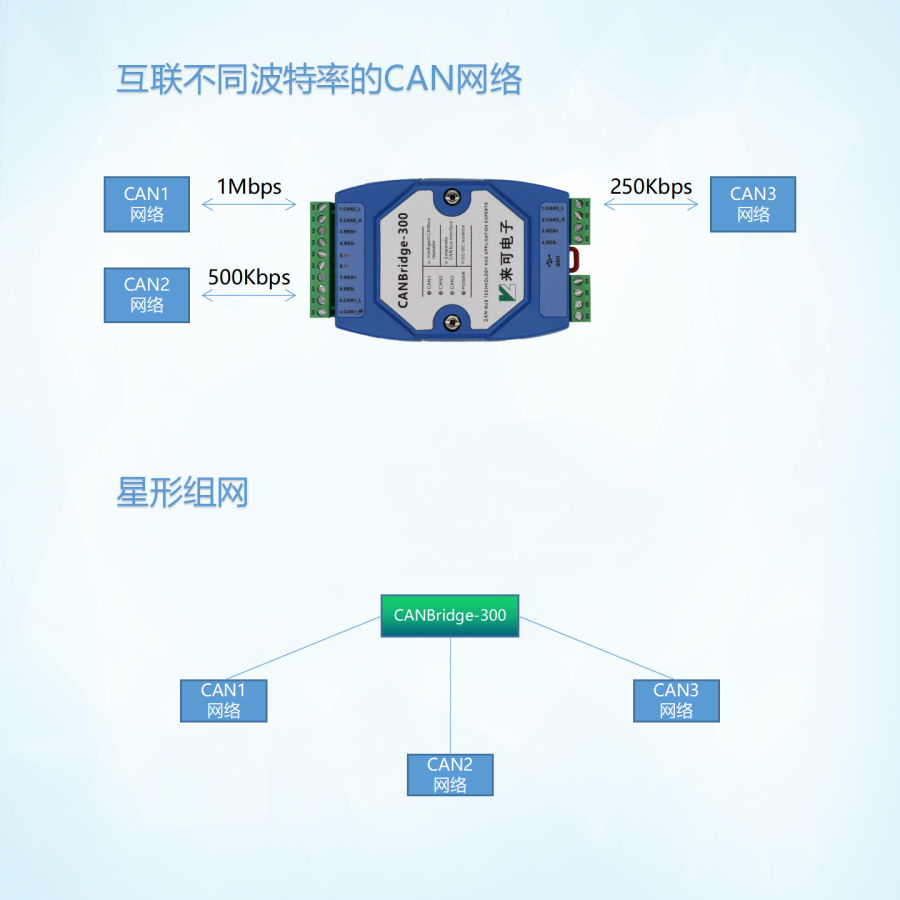

实现CAN网络拓展，达到星形组网、增加节点数目和延长通讯距离等作用;

每一路CAN通道独立隔离，具有强大的抗干扰能力，从而避免"干扰”影响到整个CAN网络;强大的ID过滤功能，可以有选择性的转发数据，大大降低总线负荷，提高了数据隔离性。

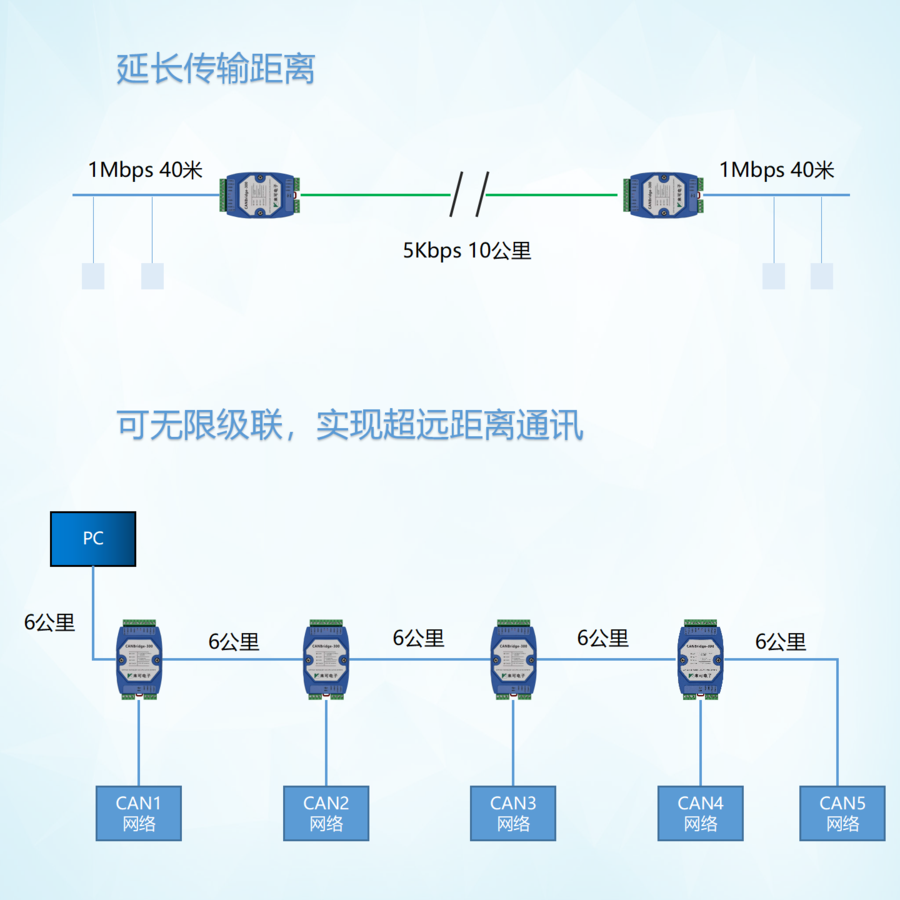

 延长传输距离

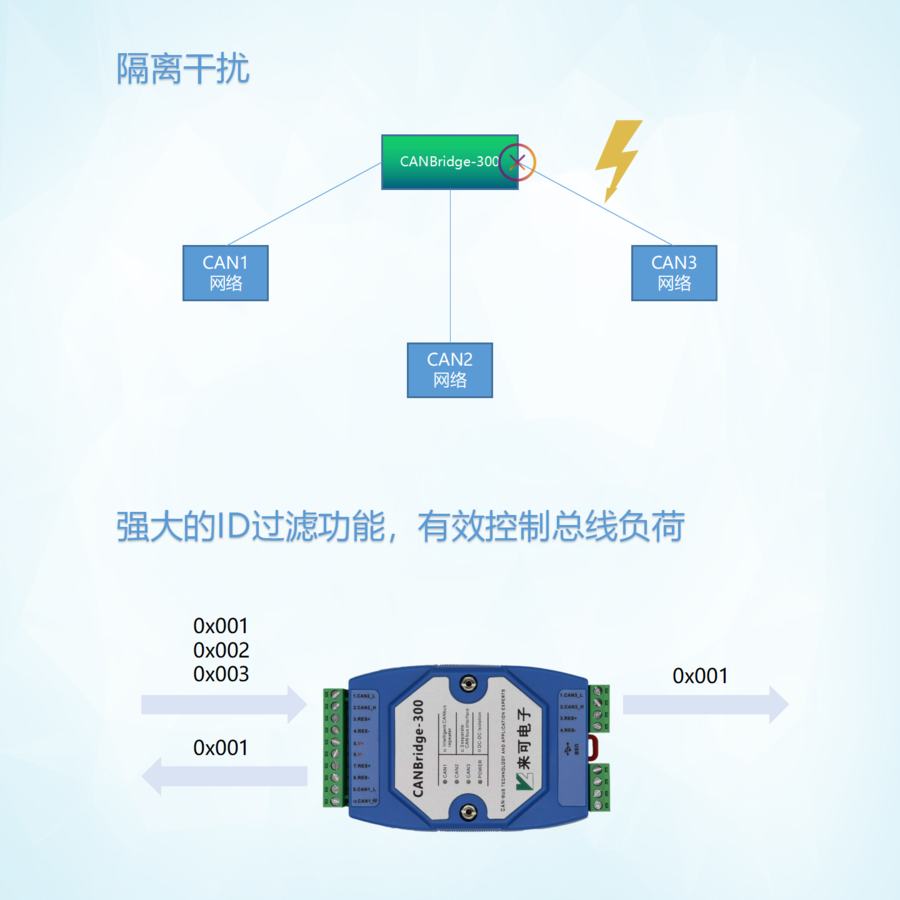

 隔离干扰

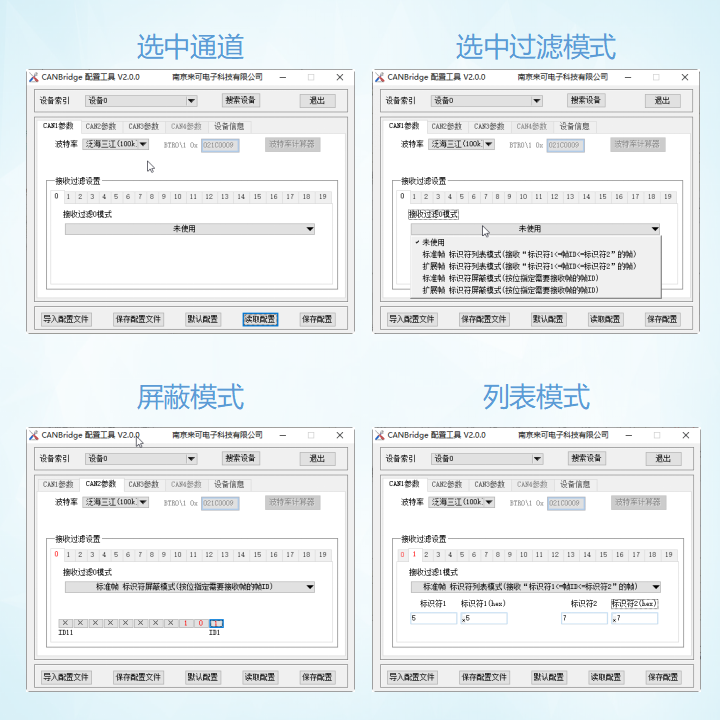

 使用配置软件设置每路CAN通道的波特率、ID过滤规则
