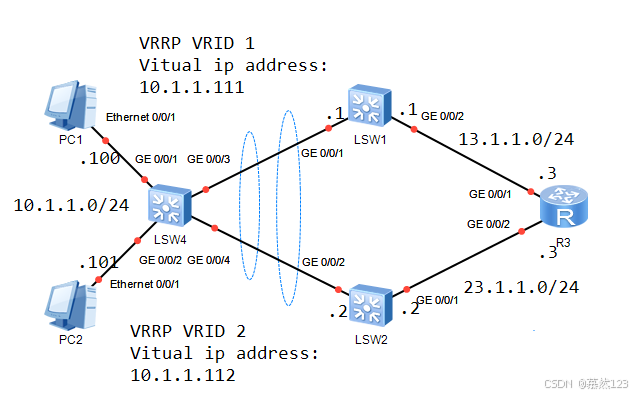

下图是该实验的拓扑图：

引言

虚拟路由冗余协议（VRRP）是一种网络协议，用于提高网络的可靠性和可用性。通过VRRP，可以实现网关的高可用性，当主路由器出现故障时，备用路由器能够无缝接管，从而保证网络的连续性。本文将详细介绍如何在华为eNSP环境中配置VRRP的多网关负载分担。

VRRP概述

VRRP是一种标准协议，定义在RFC 3768中。它允许一组路由器共同工作，形成一个虚拟路由器，对外表现为一个单一的默认网关。这个虚拟路由器有一个唯一的IP地址，称为虚拟IP地址（VIP）。在一个VRRP组中，有一台主路由器负责转发数据包，其他路由器作为备份。如果主路由器失效，备份路由器会迅速接管，继续提供服务。

eNSP环境准备

首先，我们需要在eNSP中创建一个网络拓扑。假设我们有三个路由器R1、R2和R3，它们通过以太网接口相连。

打开eNSP软件，创建一个新的项目。
添加三个路由器（R1、R2和R3）到项目中。
使用以太网线将三个路由器连接起来。
为每个路由器配置基本的IP地址和子网掩码。

例如：

R1: IP地址 192.168.1.1/24
R2: IP地址 192.168.1.2/24
R3: IP地址 192.168.1.3/24

配置步骤

1. 进入路由器配置模式

首先，我们需要进入每个路由器的配置模式。

<R1> system-view

[R1] interface GigabitEthernet0/0/0

[R1-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0

[R1-GigabitEthernet0/0/0] quit

对于R2和R3：

<R2> system-view

[R2] interface GigabitEthernet0/0/0

[R2-GigabitEthernet0/0/0] ip address 192.168.1.2 255.255.255.0

[R2-GigabitEthernet0/0/0] quit

<R3> system-view

[R3] interface GigabitEthernet0/0/0

[R3-GigabitEthernet0/0/0] ip address 192.168.1.3 255.255.255.0

[R3-GigabitEthernet0/0/0] quit

2. 配置VRRP组

接下来，我们在每个路由器上配置VRRP组。假设我们使用虚拟IP地址192.168.1.254。

在R1上配置VRRP组：

[R1] interface Vrrp1 [R1-Vrrp1] vrid 1 virtual-ip 192.168.1.254 [R1-Vrrp1] priority 100 [R1-Vrrp1] authentication-mode simple mypassword [R1-Vrrp1] preempt-mode timer delay minimum 30 [R1-Vrrp1] quit

在R2上配置VRRP组：

[R2] interface Vrrp1

[R2-Vrrp1] vrid 1 virtual-ip 192.168.1.254

[R2-Vrrp1] priority 90

[R2-Vrrp1] authentication-mode simple mypassword

[R2-Vrrp1] preempt-mode timer delay minimum 30

[R2-Vrrp1] quit

在R3上配置VRRP组：

[R3] interface Vrrp1

[R3-Vrrp1] vrid 1 virtual-ip 192.168.1.254

[R3-Vrrp1] priority 80

[R3-Vrrp1] authentication-mode simple mypassword

[R3-Vrrp1] preempt-mode timer delay minimum 30

[R3-Vrrp1] quit

3. 验证配置

最后，我们可以使用命令display vrrp来验证VRRP的配置是否正确。

<R1> display vrrp

<R2> display vrrp

<R3> display vrrp

4. 配置负载分担

为了实现负载分担，我们需要在客户端设备上配置多个默认网关。假设客户端设备的IP地址是192.168.1.4/24。

在客户端设备上配置多个默认网关：

<Client> system-view

[Client] interface GigabitEthernet0/0/0

[Client-GigabitEthernet0/0/0] ip address 192.168.1.4 255.255.255.0

[Client-GigabitEthernet0/0/0] quit

[Client] ip route-static 0.0.0.0 0.0.0.0 192.168.1.1 preference 60 nexthop track vrrp 1 weight 100

[Client] ip route-static 0.0.0.0 0.0.0.0 192.168.1.2 preference 60 nexthop track vrrp 1 weight 90

[Client] ip route-static 0.0.0.0 0.0.0.0 192.168.1.3 preference 60 nexthop track vrrp 1 weight 80

示例代码

以下是完整的配置示例：

R1配置：

<R1> system-view

[R1] interface GigabitEthernet0/0/0

[R1-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0

[R1-GigabitEthernet0/0/0] quit

[R1] interface Vrrp1

[R1-Vrrp1] vrid 1 virtual-ip 192.168.1.254

[R1-Vrrp1] priority 100

[R1-Vrrp1] authentication-mode simple mypassword

[R1-Vrrp1] preempt-mode timer delay minimum 30

[R1-Vrrp1] quit

R2配置：
