vrrp多网关负载分担实验

原创

已于 2024-12-16 09:00:56 修改 · 633 阅读

18 ·

CC 4.0 BY-SA版权

文章标签：

#服务器 #网络 #华为

于 2024-12-11 16:06:48 首次发布

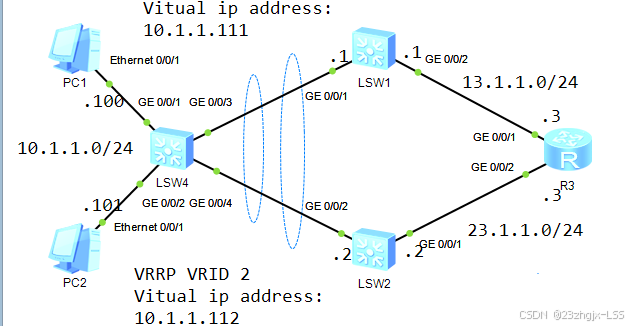

实验拓扑

实验要求：

1.运行IGP
2.配置VRRP

实验配置

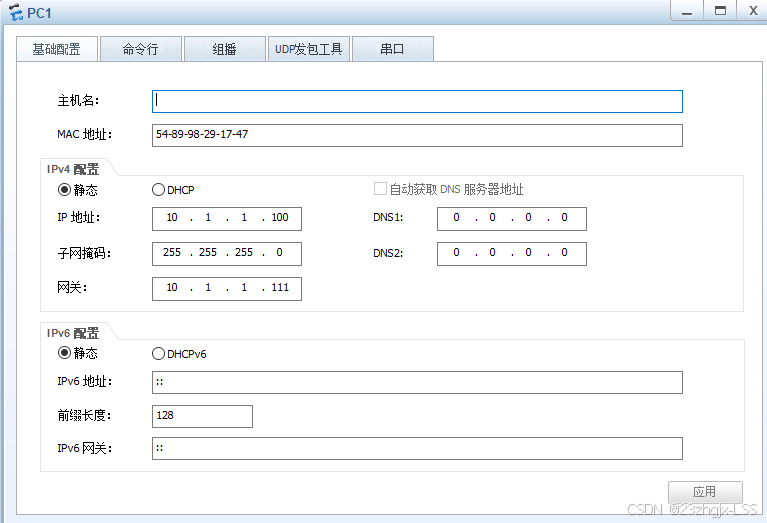

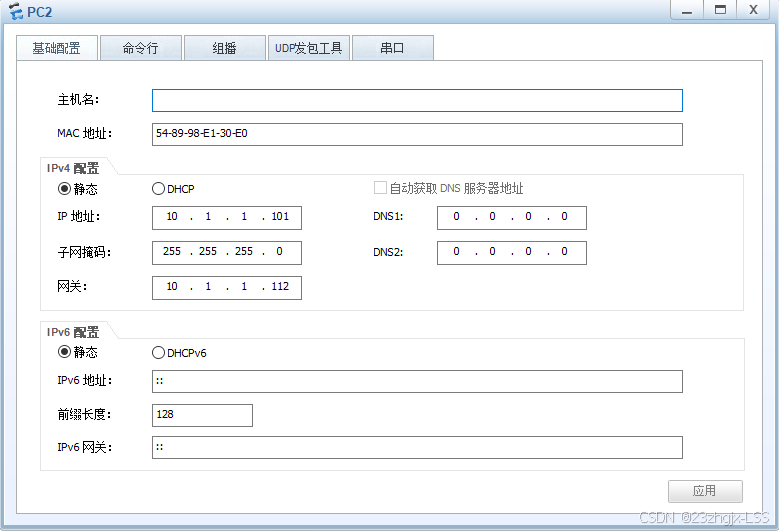

（1）配置IP

[SLW1]vlan batch 100 200 ##创建 VLAN 100 和 VLAN 200。
[SLW1]interface g0/0/1 ##进入接口
[SLW1-GigabitEthernet0/0/1]port link-type access ##设置端口类型为 access
[SLW1-GigabitEthernet0/0/1]port default vlan 100 ##将默认 VLAN 设置为 100。
[SLW1-GigabitEthernet0/0/1]q
[SLW1]interface g0/0/2 ##进入接口 g0/0/2
[SLW1-GigabitEthernet0/0/2]port link-type access
[SLW1-GigabitEthernet0/0/2]port default vlan 200 ####将默认 VLAN 设置为 200。
[SLW1-GigabitEthernet0/0/2]q
[SLW1]interface Vlanif 100 ##进入 VLANIF 接口 Vlanif 100。
[SLW1-Vlanif100]ip address 10.1.1.1 24 ##设置 IP 地址为 10.1.1.1，子网掩码为 24（即 255.255.255.0）。
[SLW1-Vlanif100]quit
[SLW1]interface Vlanif 200 ##进入 VLANIF 接口 Vlanif 200
[SLW1-Vlanif200]ip address 13.1.1.1 24
[SLW1-Vlanif200]quit
