LVS Nat模式和DR模式详解

前提说明

工作原理

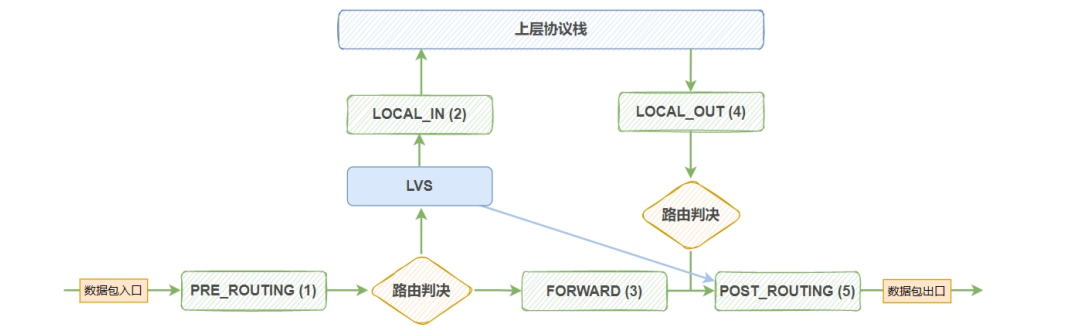

lvs是根据监听到的前端请求报文中的目标ip和目标协议以及端口号，设置监听规则和调度策略，然后将该请求达到后端的RS服务器上，实际上是由后端的RS服务器进行响应

lvs是负载均衡基于四层通用协议进行调度，是基于内核调度的，不经过lvs

client--------------------------server
                 lvs

nginx负载均衡可以4层也可以7层，是属于应用层的调度，需要2次tcp三次握手，会经过nginx

client -----------nginx------------server

相关术语

VS：Virtual Server，Director Server（DS），Dispatcher，Load Balancer（LB），负载均衡服 务器，调度器，负责流量转发服务

RS：Real Server（lvs），upstream Server（nginx），backend server（haproxy），后端提供 业务的服务器 CIP：Client IP，客户端IP

VIP：Virtual Server IP，虚似IP，负载均衡服务器的外网 IP，一般将域名解析到该IP

DIP：Director IP，负载均衡服务器的内网 IP，该IP负责与后端业务服务器进行通讯

RIP：Real Server IP，后端业务服务器的 IP

模式详解

lvs官方支持三种工作模式，分别是NAT模式，DR模式，TUN模式

NAT模式

假如业务量过大，后台只有一台机器是无法支撑过大的业务量的。第一反应是增加dns负载均衡，添加域名解析机器，但是有2个问题，公网ip很贵，而且dns是有缓存的，假如机器故障，但是有缓存，请求方感知不到，打到了故障机器，就会产生线上故障，这个时候就出现了lvs的nat模式，在DNS与server之间多加了一层，

vs对外暴露VIP承接所有访问请求，对内由DIP与实际内网机器（RS）进行通讯

只负责修改IP地址和转发请求的功能，实际的处理请求是由后端的RS处理，RS处理完以后将相应包发给VS，VS再返回给client，网络请求包和相应包都需要经过vs主机

源IP，目的IP，源端口，目的端口，简称TCP四元组。四元组确定一条链接，在传输过程中是不会变的，nat模式的工作原理主要是修改了进出包的IP，首先修改目的IP为RS的IP，将包传给RS进行处理。RS处理完以后再把包发给网关（VS），VS再修改源IP为VIP，四元组不发生改变。客户端就可以正常的发送响应接收响应

NAT模式工作特点

• RIP 和 DIP 应在同一个 IP 网络，且应使用私网地址；
• RS 的网关要指向 DIP
• 请求报文和响应报文都必须经由 LVS 转发，LVS 易成为系统瓶颈
• 支持端口映射，可修改请求报文的目标 PORT
• VS 必须是 Linux 系统，RS 可以是任意 OS 系统
• LVS 主机需要开启 ip_forward 转发

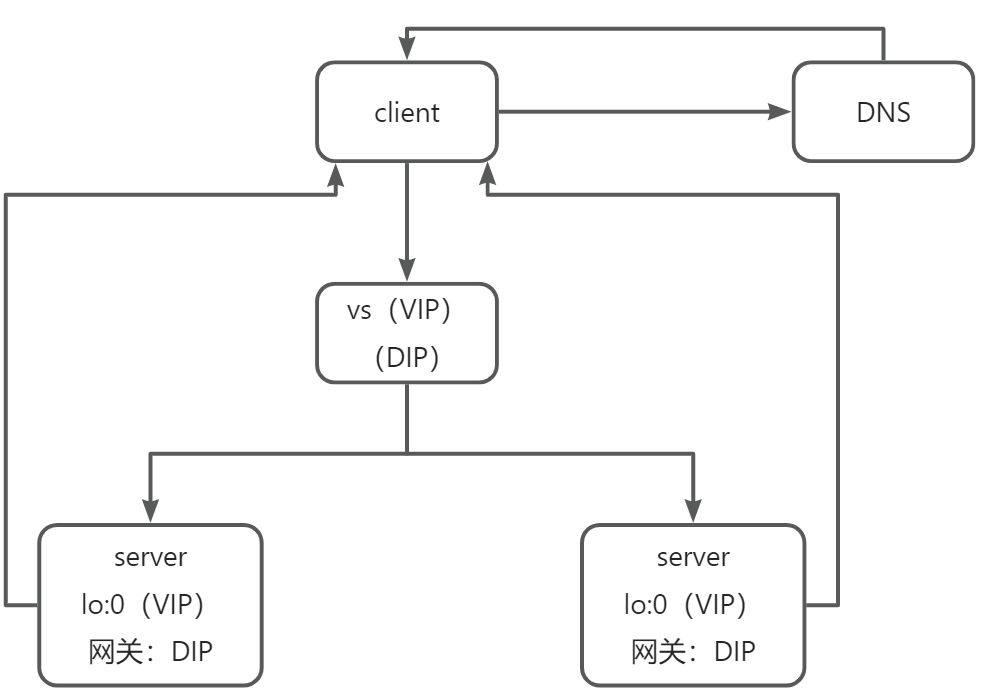

DR模式

但是随着访问请求的数量增加，并发请求越来越高，但是所有的报文都要经过LVS，LVS主机迟早有一天扛不住，于是诞生了DR模式。现在DR模式是LVS的默认模式，主要是有lVS只负责转发请求包，但是由RS主机直接将响应包返回给client

RS的VIP是绑定在lo:0虚拟网卡上，而不是物理网卡上，为了保证请求都达到LVS主机上。后方的server上的VIP不能做出arp响应
