信号反射完整分析：【图文+公式】

1：信号为什么会反射？

信号出现反射的原因是传输互连结构中出现了阻抗不连续点，因为在传输过程中：电压和电流不能出现突变！（记住这一点很重要）

假设：

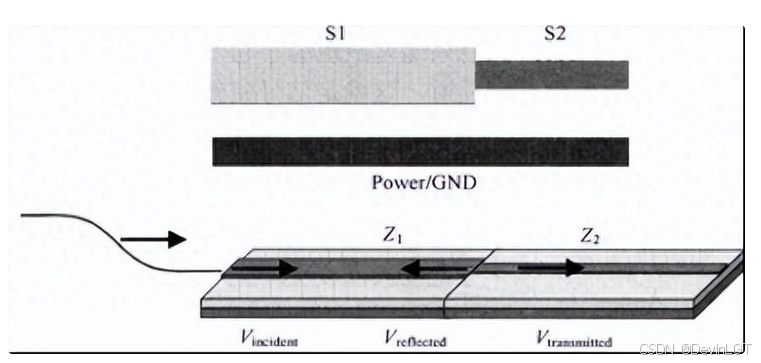

1：S1线路较宽，阻抗较少: Z1

2：S2线路较窄，阻抗较大: Z2

显然：Z1 < Z2

前面我们提到过，电压和电流不能突变：V1=V2，I1=I2 ---恒等式1

在分界面的左边一点点的S1中有：Z1=V1/I1；

在分界面的右边一点点的S2中有：Z2=V2/I2;

----------------------------------------------------------------------------------------------------------------------------

重要结论：

如果没有反射，恒等式1不可能成立，因为Z1不等于Z2。所以分界面必定存在反射回源端的信号。

----------------------------------------------------------------------------------------------------------------------------

2：反射系数

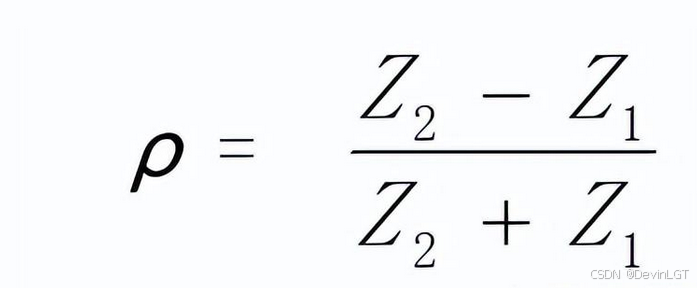

反射电压的极性可以正也可以负，这取决于负载阻抗（ZL）与传输线特性阻抗（Z0）的相对大小。根据反射系数ρL的定义（ρL = (ZL - Z0) / (ZL + Z0)），我们可以得出以下结论：

• 当ZL = Z0时，ρL = 0，此时没有反射发生，反射电压为0。
• 当ZL < Z0时，ρL < 0，反射电压的极性与入射电压的极性相反，处于过阻尼状态。
• 当ZL > Z0时，ρL > 0，反射电压的极性与入射电压的极性相同，处于欠阻尼状态。

假设：

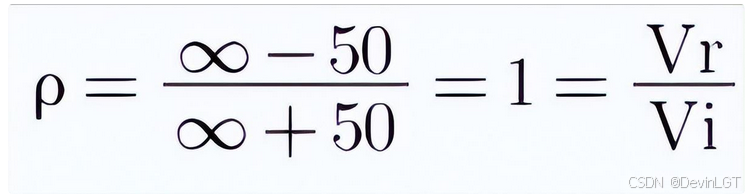

a：Z2为无穷大，相当开路，Z1为50欧：全反射，Z1和Z2交截处的电路为：Vr+Vi=2Vi

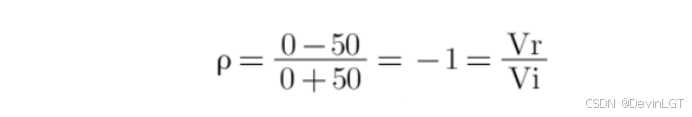

b:  Z2为0，相当短路，Z1为50欧：全反射，Z1和Z2交截处的电路为：Vr+Vi=0

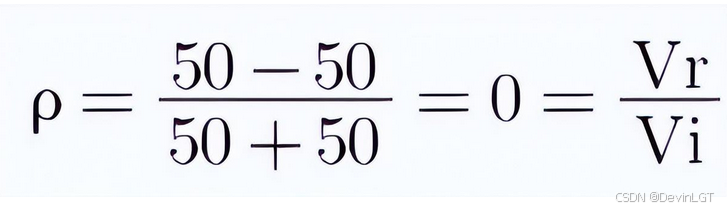

c: b:  Z2为50，，Z1为50欧：不反射，Z1和Z2交截处的电路为：Vr+Vi=Vi

3：信号叠加

在传输线上，任一点上的信号都是入射信号和反射信号的叠加。这种叠加会导致信号波形的变化

4：怎么消除信号反射

传输线，做阻抗匹配，layout走线时尽量不走过孔，且保证线的横截面积一致！
