HCIA综合实验

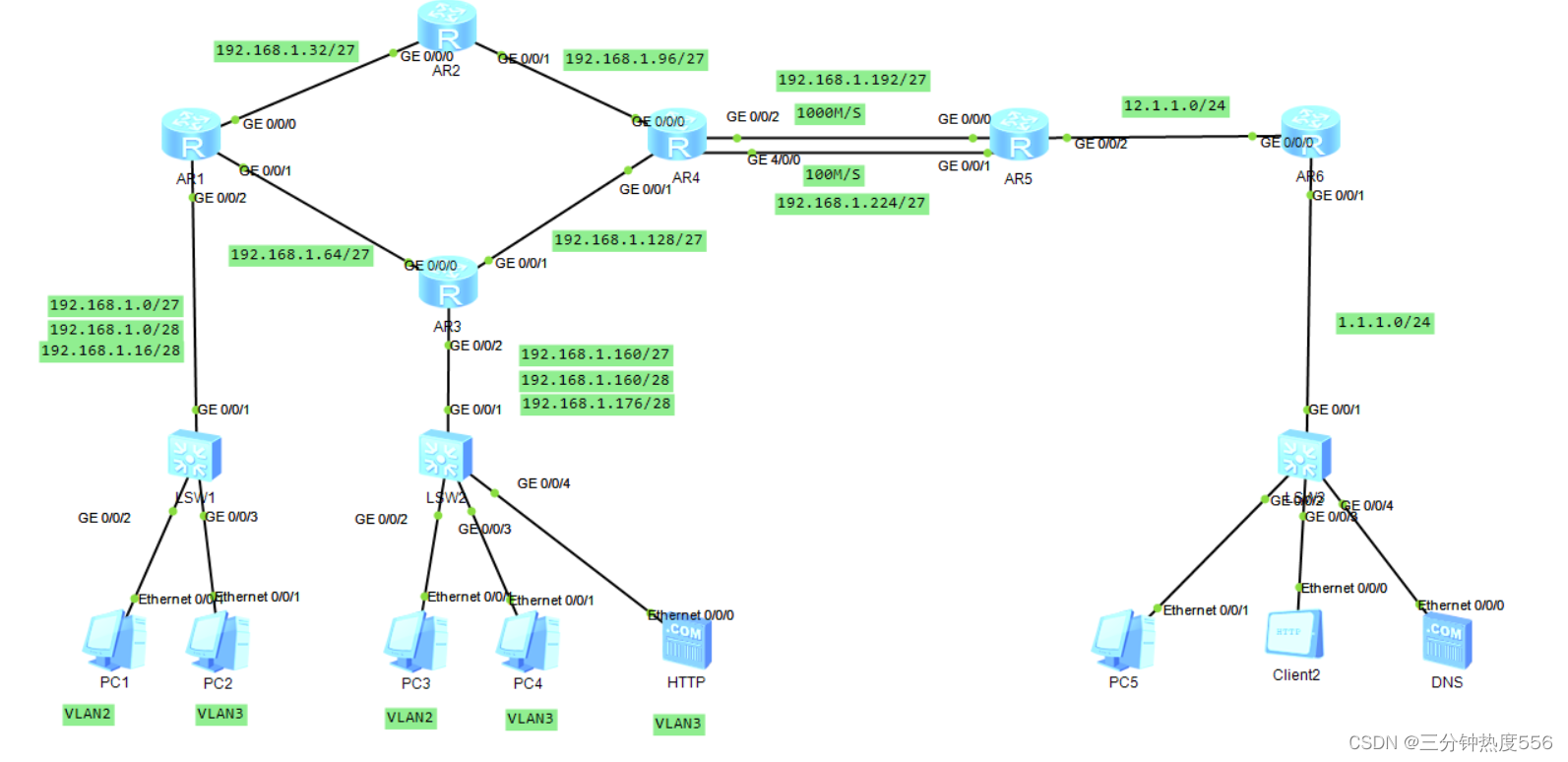

1、拓扑

 2、要求

（1）AR6理解为ISP设备，所连接的两个网段为公网；R1-R5构建为一个私有的局域网；

（2）AR6上只能进行ip地址配置，之后不得对该路由器进行其他任何配置

（3）公网范围IP地址已经指定，剩余R1-R5整个私网使用192.168.1.0/24进行合理分配

（4）PC1/3为划分到VLAN2，PC2/4/HTTP 服务器划分到VLAN3；PC1-4通过DHCP自动获取ip地址；

（5）所有路由器路由表应尽量控制减少，预防出现环路，所有选路均为最佳路径；R4与R5之间正常使用1000M链路，

1000M链路故障时自动切换到100m链路，整个网络仅使用静态路由协议；

（6）PC1—PC4均可ping通PC5，同时PC5可以通过域名www.beixin.com来访问http服务器；

（7）全网仅R1可以telnet登录R2

3、分析

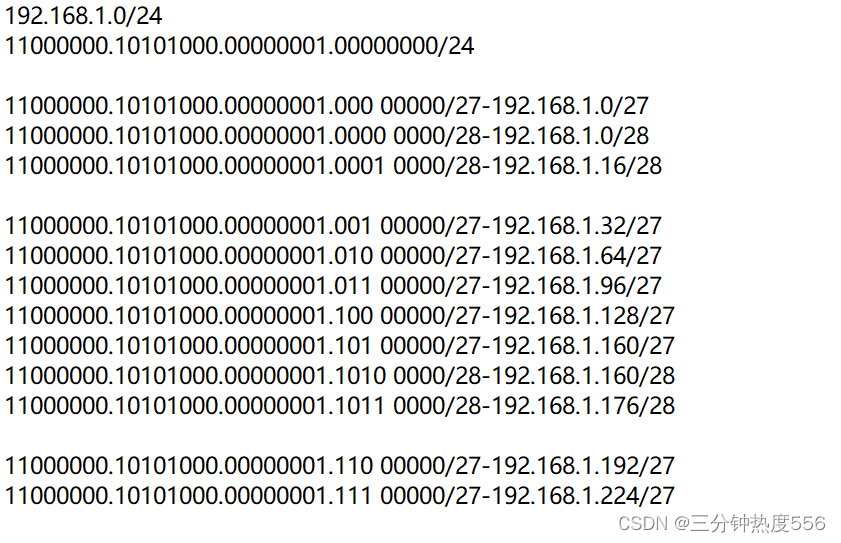

(1) 划分ip地址

（2）分别在交换机1.2上进行vlan创建，将各个接口划分到相对应的vlan中，并创建truck干道，接着在路由器上创建子接口管理相对应的vlan

（3）配置各个路由器的接口ip

  (4)  在r1和r31分别创建两个地址池，PC1-4通过DHCP自动获取ip地址

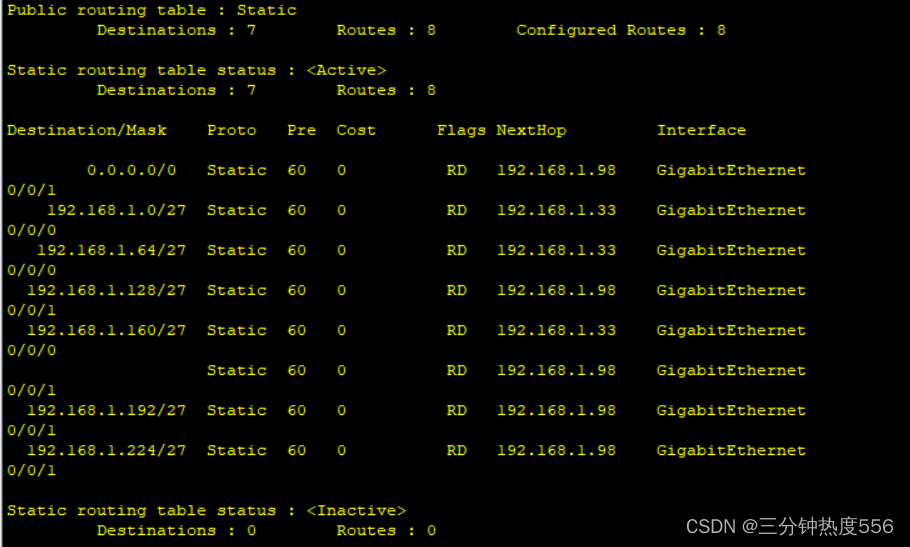

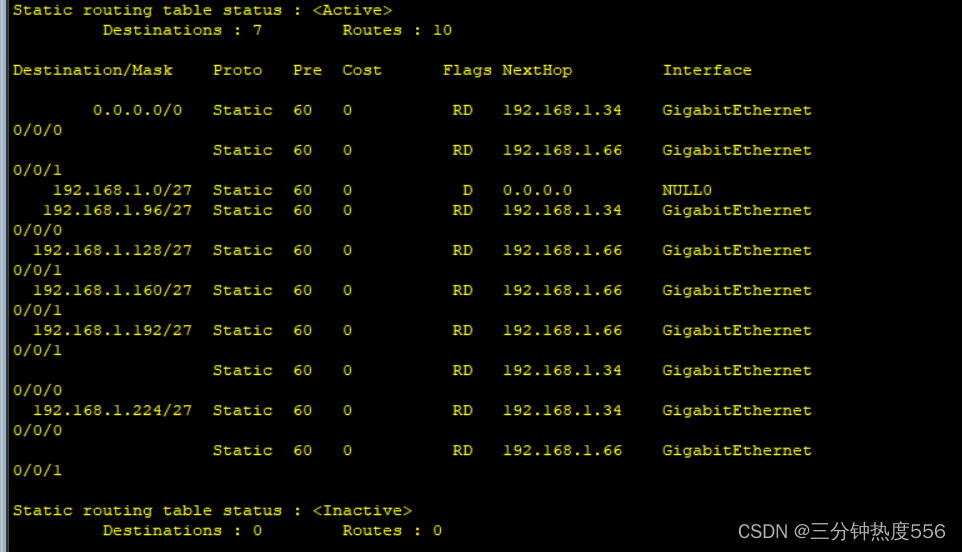

  (5)  给每个路由器添加静态路由及缺省路由，并使用空接口防环(注：修改百兆的优先级为65)

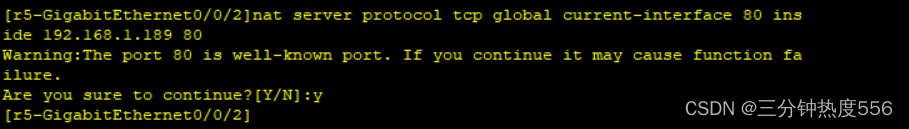

  (6)  先在r5上将内外所有私有Ip抓取出来，并在0/0/2接口配置nat

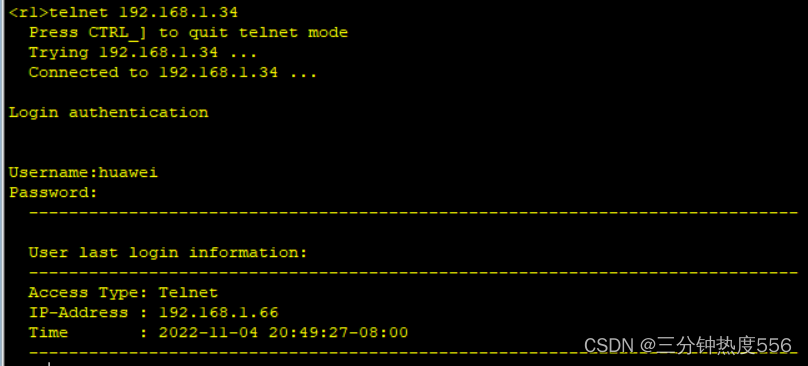

  (7)  在r2上配置telent登录,创建acl 3000（允许r1登录且拒绝其他）并在r2的两个接口分别调用

  (8)  在http服务器上开启DNS和HTTP服务，Client1配置ip及域名解析服务器为DNS的ip,DNS添加域名www.beixin.com,ip为公网ip

4、配置内容

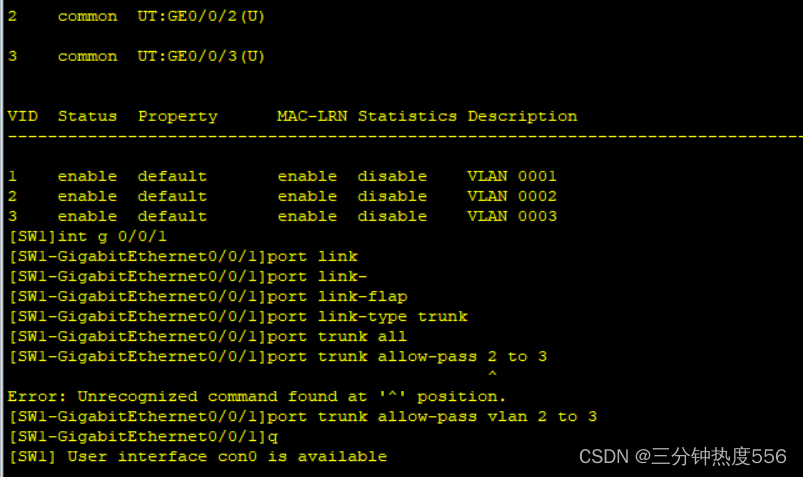

（1）SW1配置：

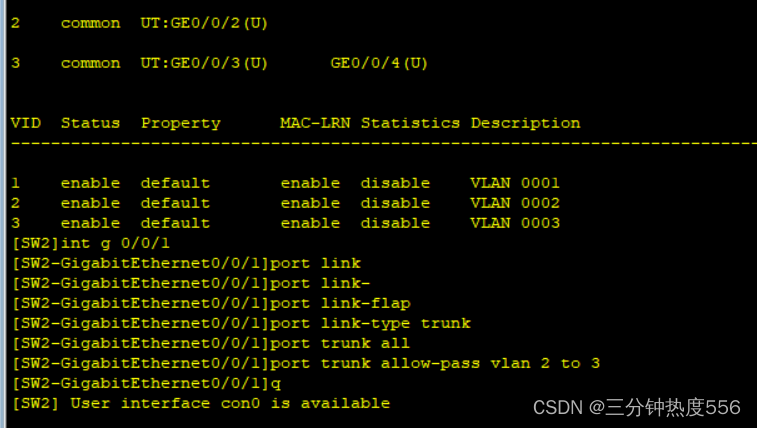

  （2）SW2配置：

 （3）R1配置：

  （4）R2配置：

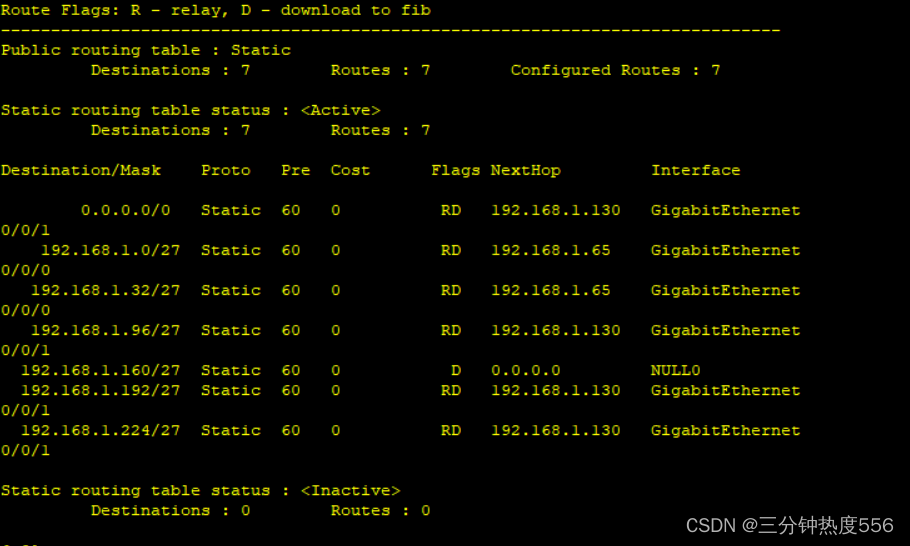

 （5）R3配置：

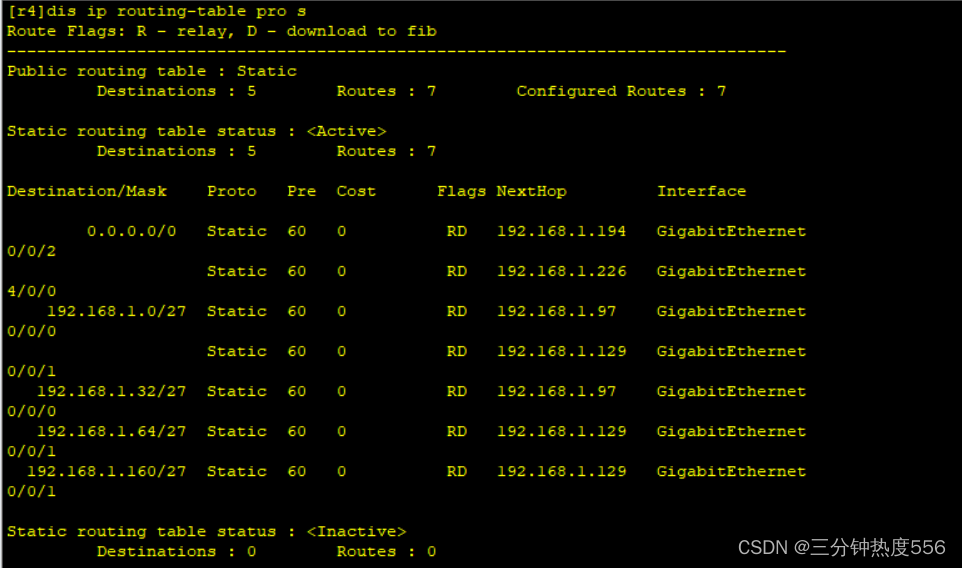

  （6）R4配置：

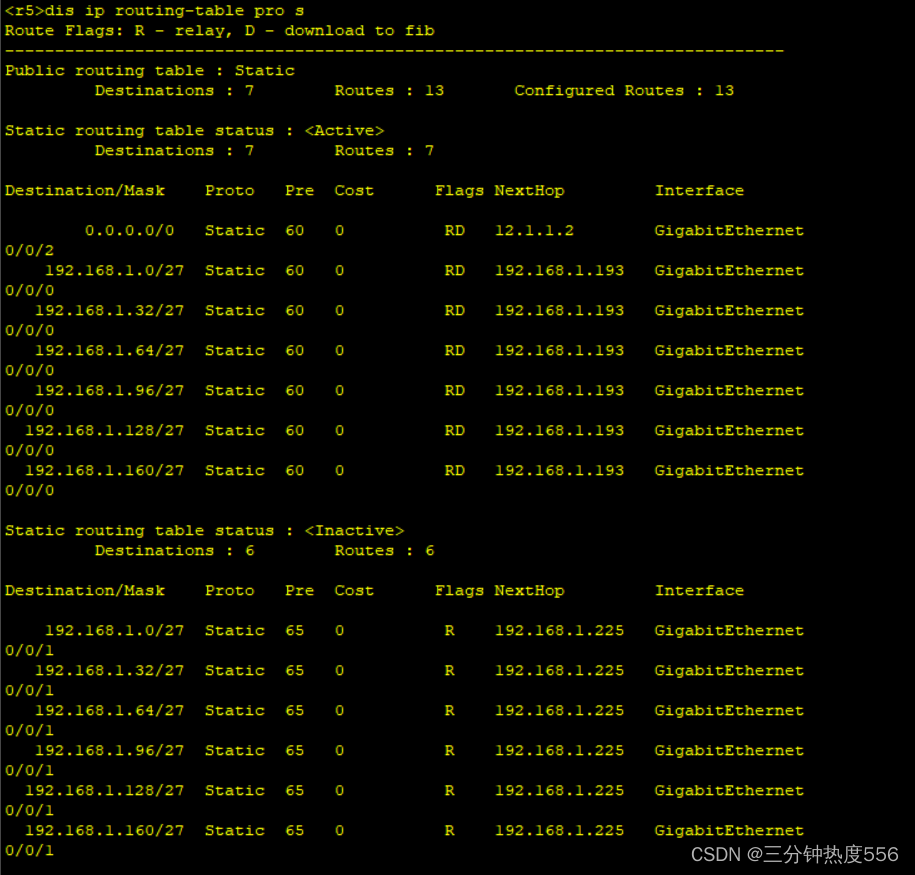

 （7）R5配置：

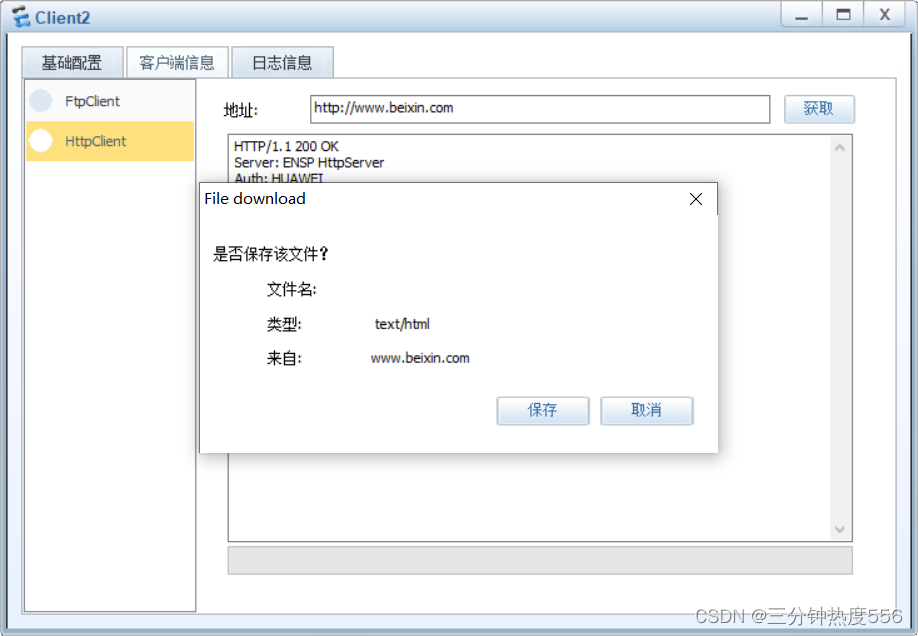

   5、测试：
