486 基于单片机脉搏计测量控制系统设计（ 原理图 程序代码 参考论文）

使用时把右手食指指肚放在st188反射式红外传感器上，放置合适时会看到指示灯随心跳同时闪动，如果没有闪烁请适当调节手指压力，调节完后在测试过程中手指压力不要变，保持稳定，当指示灯有规律闪烁时表示信号正确。当单片机检测到大约第五次信号时开始显示这五次信号算出的平均心率。当超过大约1.5秒没有检测到信号，清除心率。
如果手指抖动或者不稳定会看到指示灯乱闪，这样测得的数据不准，在测试过程中保持稳定！

1：初始化液晶和定时器
2：检测外部中断，并记录中断时间间隔
3：当有超过5个符合要求的时间记录，算出5个时间的平均值和对应的60s的心率并显示
4：当超过1.5s没有检测到中断发生停止显示
2-3-4循环

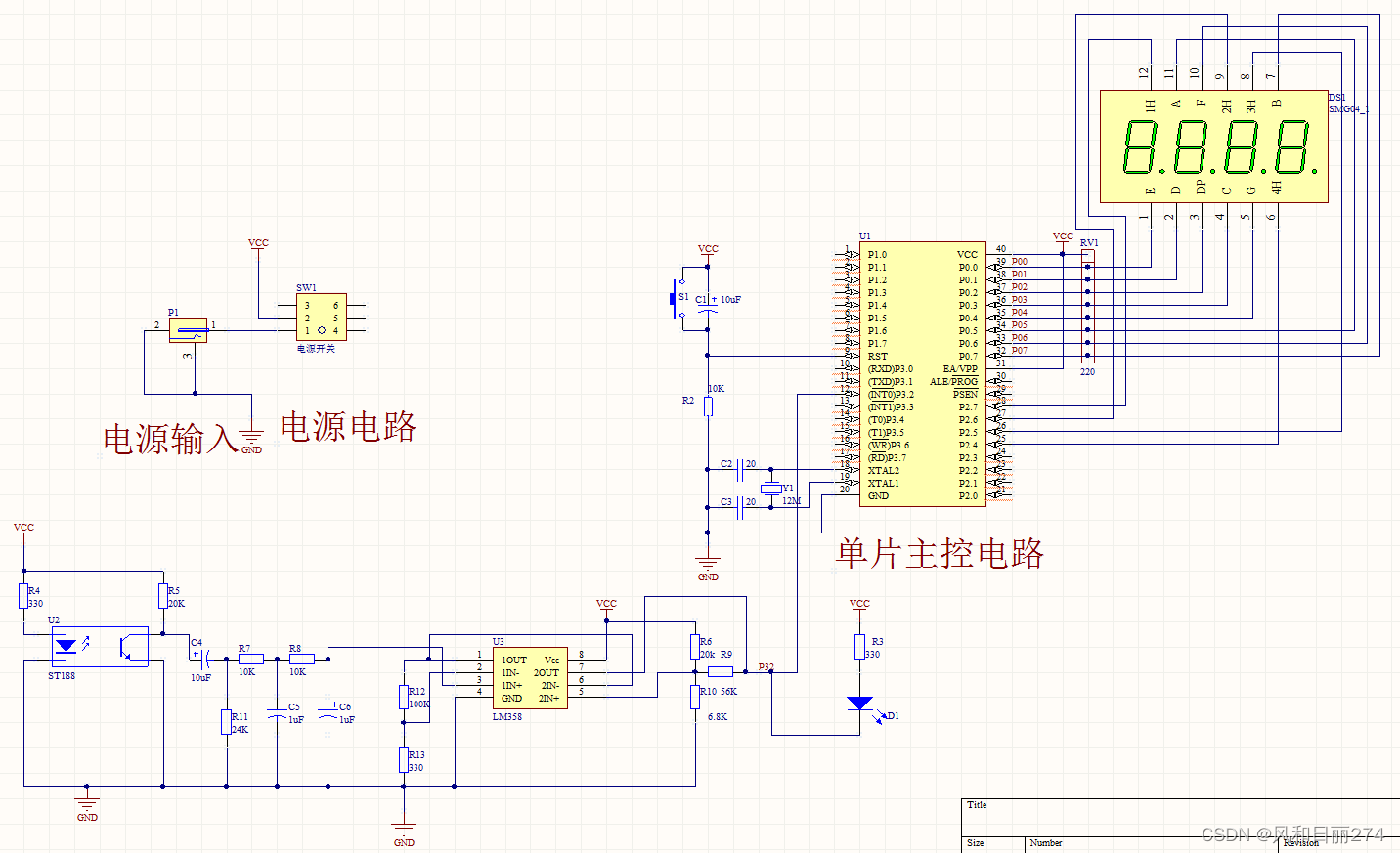

 完整版 电路图和程序代码 下载地址

https://pan.baidu.com/s/10G0mE_ijcdH6CffPZFGPMg?pwd=3456

部分代码展示

#include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型
