458 微机原理-基于8086投票系统仿真设计（仿真程序代码）

风和日丽274

于 2024-05-29 16:15:51 发布

阅读量218

点赞数 3

分类专栏：电子设计文章标签：单片机

本文链接：https://blog.youkuaiyun.com/weixin_65558334/article/details/139298763

版权

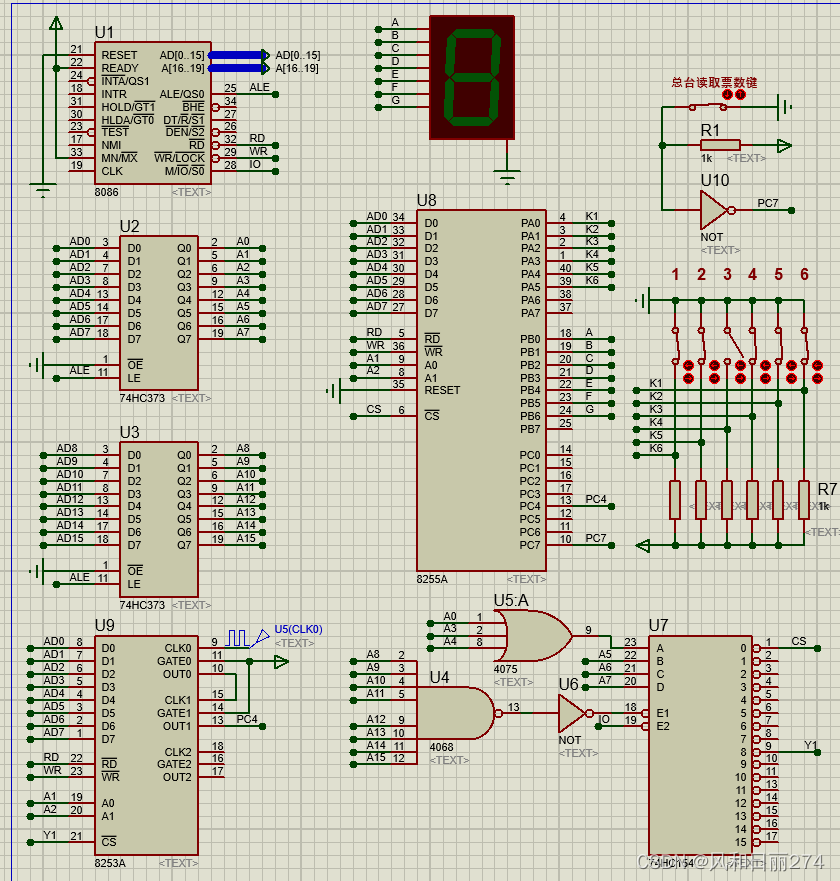

完整版电路图和程序代码下载地址

https://pan.baidu.com/s/1IC-mcn-dS-y5hznzxPQ-TA?pwd=3456

部分代码展示

DATA		SEGMENT
TAB    DB	3FH,06H,5BH,4FH,66H,6DH,7DH    ;0~6的段码（字形码）
DATA		ENDS
CODE SEGMENT
;    ASSUME CS:CODE  DS:DATA

START:
       MOV   AL,98H
       OUT   06H,AL
       XOR	AL,AL
       OUT   02H,AL
       OUT	04H,AL               ;初始化8255


LOPM:  IN  	AL,04H				    ;检测开始键
       TEST	AL,80H	 			    ;检测C口的PC7端
	   JZ   LOPM
	   JNZ  LOPA                    ;开关打开，继续执行

LOPA:  MOV	AL,00H
	   OUT 	02H,AL                ;关LED显示器

       MOV AL,37H
	   OUT 86H,AL
	   MOV AL,00H
