线型 Line styles

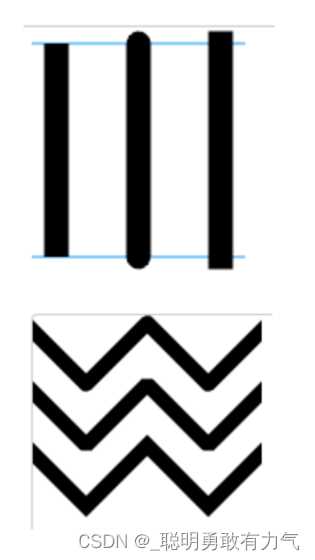

lineCap：属性的值决定了线段端点显示的样子。它可以为下面的三种的其中之一：

butt 截断，默认是 butt。
round 圆形
square 正方形
lineJoin：属性的值决定了图形中线段连接处所显示的样子。它可以是这三种之一：
round 圆形
bevel 斜角
miter 斜槽规，默认是 miter。

在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300px">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl


      ctx.lineWidth = 10
      ctx.lineCap = 'butt'

      ctx.beginPath()
      ctx.moveTo(20, 20)
      ctx.lineTo(20, 100)
      ctx.stroke()


    }
  </script>
</body>
</html>

在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300px">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl


      ctx.lineWidth = 10
      ctx.lineCap = 'butt' // butt round square

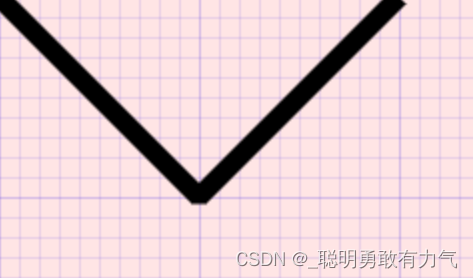

      ctx.lineJoin = 'bevel' // miter  round  bevel

      ctx.beginPath()
      ctx.moveTo(0, 0)
      ctx.lineTo(100, 100)
      ctx.lineTo(200, 0)
      ctx.stroke()


    }
  </script>
</body>
</html>

在这里插入图片描述

绘制文本

canvas 提供了两种方法来渲染文本：

fillText(text, x, y [, maxWidth])
- 在 (x,y) 位置，填充指定的文本
- 绘制的最大宽度（可选）。
strokeText(text, x, y [, maxWidth])
- 在 (x,y) 位置，绘制文本边框
- 绘制的最大宽度（可选）。
  文本的样式（需在绘制文本前调用）
font = value：当前绘制文本的样式。这个字符串使用和 CSS font 属性相同的语法。默认的字体是：10px sans-serif。
textAlign = value：文本对齐选项。可选的值包括：start, end, left, right or center. 默认值是 start
textBaseline = value：基线对齐选项。可选的值包括：top, hanging, middle, alphabetic, ideographic, bottom。
- 默认值是 alphabetic。

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300px">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl

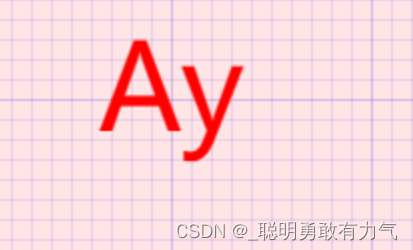

      ctx.font = '60px sen-serif'
      ctx.textAlign = 'center'
      ctx.textBaseline = 'middle'
      ctx.strokeStyle ="red"
      ctx.fillStyle ="red"

      // 将字体绘制在 100, 100 这个坐标点
      ctx.fillText('Ay', 100, 100)
      // ctx.strokeText('Ay', 100, 100)
    }
  </script>
</body>
</html>

在这里插入图片描述

绘制图片

绘制图片，可以使用 drawImage 方法将它渲染到 canvas 里。drawImage 方法有三种形态：

drawImage(image, x, y)
- 其中 image 是 image 或者 canvas 对象，x 和 y 是其在目标 canvas 里的起始坐标。
drawImage(image, x, y, width, height)
- 这个方法多了 2 个参数：width 和 height，这两个参数用来控制当向 canvas 画入时应该缩放的大小
drawImage(image, sx, sy, sWidth, sHeight, dx, dy, dWidth, dHeight)
- 第一个参数和其它的是相同的，都是一个图像或者另一个 canvas 的引用。前 4 个是定义图像源的切片位置和大小，后 4 个则是定义切片的目标显示位置和大小。

图片的来源，canvas 的 API 可以使用下面这些类型中的一种作为图片的源：

HTMLImageElement：这些图片是由Image()函数构造出来的，或者任何的< img >元素。
HTMLVideoElement：用一个 HTML 的 < video >元素作为你的图片源，可以从视频中抓取当前帧作为一个图像。
HTMLCanvasElement：可以使用另一个 < canvas > 元素作为你的图片源。

在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl

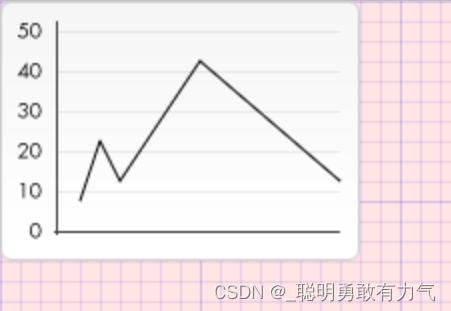

      // 1.准备一张图片
      var image = new Image()
      image.src = '../images/backdrop.png'

      image.onload = function() {
        // 2.开始用Canvas来绘制图片
        ctx.drawImage(image, 0, 0, 180, 130)

        // 3.绘制折线
        ctx.beginPath()
        ctx.moveTo(40, 100)
        ctx.lineTo(50, 70)
        ctx.lineTo(60, 90)
        ctx.lineTo(100, 30)
        ctx.lineTo(170, 90)
        ctx.stroke()
      }


    }
  </script>
</body>
</html>

Canvas绘画状态-保存和恢复

Canvas绘画状态

是当前绘画时所产生的样式和变形的一个快照。
Canvas在绘画时，会产生相应的绘画状态，其实我们是可以将某些绘画的状态存储在栈中来为以后复用。
Canvas 绘画状态的可以调用 save 和 restore 方法是用来保存和恢复，这两个方法都没有参数，并且它们是成对存在的。
保存和恢复（Canvas）绘画状态
save()：保存画布 (canvas) 的所有绘画状态
restore()：恢复画布 (canvas) 的所有绘画状态
Canvas绘画状态包括：
当前应用的变形（即移动，旋转和缩放）
以及这些属性：strokeStyle, fillStyle, globalAlpha, lineWidth, lineCap, lineJoin, miterLimit,shadowOffsetX, shadowOffsetY, shadowBlur, shadowColor, font, textAlign, textBaseline …
当前的裁切路径（clipping path）

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300px">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl

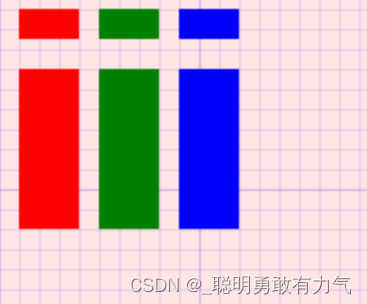

      ctx.fillStyle ='red'
      ctx.fillRect(10, 10, 30, 15)
      ctx.save()

      ctx.fillStyle = 'green'
      ctx.fillRect(50, 10, 30, 15)
      ctx.save()

      ctx.fillStyle = 'blue'
      ctx.fillRect(90, 10, 30, 15)
      ctx.save()

      ctx.restore() // blue
      // ctx.fillStyle = 'blue'
      ctx.fillRect(90, 40, 30, 80)

      ctx.restore() // green
      // ctx.fillStyle = 'green'
      ctx.fillRect(50, 40, 30, 80)

      ctx.restore() // red
      // ctx.fillStyle = 'red'
      ctx.fillRect(10, 40, 30, 80)

    }
  </script>
</body>
</html>

在这里插入图片描述

变形 Transform

Canvas和CSS3一样也是支持变形，形变是一种更强大的方法，可以将坐标原点移动到另一点、形变可以对网格进行旋转和缩放。
Canvas的形变有4种方法实现：

translate(x, y)：用来移动 canvas 和它的原点到一个不同的位置。
- x 是左右偏移量，y 是上下偏移量（无需要单位），如右图所示。
rotate(angle)：用于以原点为中心旋转 canvas，即沿着z轴旋转。
- angle是旋转的弧度，是顺时针方向，以弧度为单位。
scale(x, y)：用来增减图形在 canvas 中像素数目，对图形进行缩小或放大。
- x 为水平缩放因子，y 为垂直缩放因子。如果比 1 小，会缩小图形，如果比 1 大会放大图形。默认值为 1，也支持负数。
transform(a, b, c, d, e, f)：允许对变形矩阵直接修改。这个方法是将当前的变形矩阵乘上一个基于自身参数的矩阵。
注意事项：
在做变形之前先调用 save 方法保存状态是一个良好的习惯。
大多数情况下，调用 restore 方法比手动恢复原先的状态要简单得多。
如果在一个循环中做位移但没有保存和恢复canvas状态，很可能到最后会发现有些东西不见了，因为它很可能已超出canvas画布以外了。
形变需要在绘制图形前调用。

移动-translate

translate方法，它用来移动 canvas 和它的原点到一个不同的位置。

translate(x, y)
- x 是左右偏移量，y 是上下偏移量（无需单位）。
  移动 canvas 原点的好处
如不使用 translate方法，那么所有矩形默认都将被绘制在相同的（0,0）坐标原点。
translate方法可让我们任意放置图形，而不需要手工一个个调整坐标值。
移动矩形案例
第一步：先保存一下canvas当前的状态
第二步：在绘制图形前translate移动画布
第三步：开始绘制图形，并填充颜色

在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300px">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl



      // 1.形变( 没有保存状态)
      // ctx.translate(100, 100)
      // ctx.fillRect(0,0, 100, 50) // 单位也是不用写 px

      // ctx.translate(100, 100)
      // ctx.strokeRect(0, 0, 100, 50)

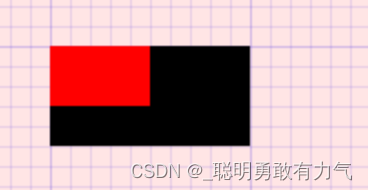

      // 1.形变(保存形变之前的状态)
      ctx.save()
      ctx.translate(100, 100)
      ctx.fillRect(0,0, 100, 50) // 单位也是不用写 px
      ctx.restore() // 恢复了形变之前的状态( 0,0)

      ctx.save() // (保存形变之前的状态)
      ctx.translate(100, 100)
      ctx.fillStyle = 'red'
      ctx.fillRect(0, 0, 50, 30)
      ctx.restore()

     }
    }
  </script>
</body>
</html>

在这里插入图片描述

旋转-rotate

rotate方法，它用于以原点为中心旋转 canvas，即沿着 z轴旋转。

rotate(angle)
- 只接受一个参数：旋转的角度 (angle)，它是顺时针方向，以弧度为单位的值。
- 角度与弧度的 JS 表达式：弧度=( Math.PI / 180 ) * 角度 ，即 1角度 = Math.PI/180 个弧度。
- 比如：旋转90°：Math.PI / 2；旋转180°：Math.PI ；旋转360°：Math.PI * 2；旋转-90°：-Math.PI / 2；
- 旋转的中心点始终是 canvas 的原坐标点，如果要改变它，我们需要用到 translate方法。
  旋转案例
第一步：先保存一下Canvas当前的状态，并确定旋转原点
第二步：在绘制图形前旋转画布（坐标系会跟着旋转了）
第三步：开始绘制图形，并填充颜色

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <style>
    body{
      margin: 0;
      padding: 0;
      background-image: url(../images/grid.png);
    }
    canvas{
      background-color: rgba(255, 0, 0, 0.1);
    }
  </style>
</head>
<body>

  <canvas id="tutorial" width="300" height="300px">
    你的浏览器不兼容Canvas,请升级您的浏览器!
  </canvas>

  <script>
    window.onload = function() {
      let canvasEl = document.getElementById('tutorial')
      if(!canvasEl.getContext){
        return
      }
      let ctx = canvasEl.getContext('2d') // 2d | webgl

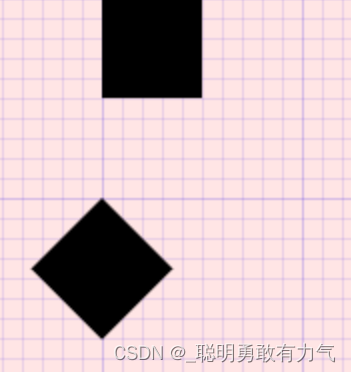

      // 保存形变之前的状态
      ctx.save()
      // 1.形变
      ctx.translate(100, 100)
      // 360 -> Math.PI * 2
      // 180 -> Math.PI
      // 1 -> Math.PI / 180
      // 45 -> Math.PI / 180 * 45
      ctx.rotate(Math.PI / 180 * 45)
      ctx.fillRect(0, 0, 50, 50)

      // ctx.translate(100, 0)
      // ctx.fillRect(0, 0, 50, 50)
      // 绘图结束(恢复形变之前的状态)
      ctx.restore()


      ctx.save()
      ctx.translate(100, 0)
      ctx.fillRect(0, 0, 50, 50)
      ctx.restore()

      // ....下面在继续写代码的话,坐标轴就是参照的是原点了
    }
  </script>
</body>
</html>

在这里插入图片描述

缩放-scale

**scale方法可以缩放画布。**可用它来增减图形在 canvas 中的像素数目，对图形进行缩小或者放大。

scale(x, y)
- x 为水平缩放因子，y 为垂直缩放因子，也支持负数。
- 如果比 1 小，会缩小图形，如果比 1 大会放大图形。默认值为 1。
  注意事项
画布初始情况下，是以左上角坐标为原点。如果参数为负实数，相当于以 x 或 y 轴作为对称轴镜像反转。
- 例如，使用translate(0, canvas.height); scale(1,-1); 以 y 轴作为对称轴镜像反转。
默认情况下，canvas 的 1 个单位为 1 个像素。如果我们设置缩放因子是 0.5，1 个单位就变成对应 0.5 个像素，这样绘制出
来的形状就会是原先的一半。同理，设置为 2.0 时，1 个单位就对应变成了 2 像素，绘制的结果就是图形放大了 2 倍。

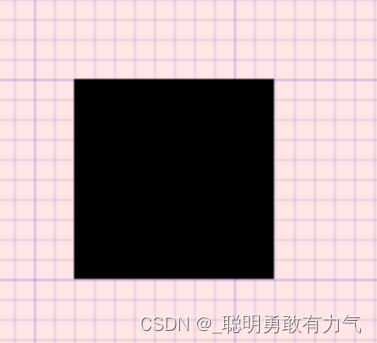

缩放案例实战
第一步：先保存一下Canvas当前的状态，并确定缩放原点
第二步：在绘制图形前缩放画布
第三步：开始绘制图形，并填充颜色

在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
	<head>
		<meta charset="UTF-8" />
		<meta http-equiv="X-UA-Compatible" content="IE=edge" />
		<meta name="viewport" content="width=device-width, initial-scale=1.0" />
		<title>Document</title>
		<style>
			body {
				margin: 0;
				padding: 0;
				background-image: url(../images/grid.png);
			}
			canvas {
				background-color: rgba(255, 0, 0, 0.1);
			}
		</style>
	</head>
	<body>
		<canvas id="tutorial" width="300" height="300px">
			你的浏览器不兼容Canvas,请升级您的浏览器!
		</canvas>

		<script>
			window.onload = function () {
				let canvasEl = document.getElementById("tutorial");
				if (!canvasEl.getContext) {
					return;
				}
				let ctx = canvasEl.getContext("2d"); // 2d | webgl

				// 保存形变之前的状态
				ctx.save();
				// 1.形变
				ctx.translate(100, 100); // 平移坐标系统
				ctx.scale(2, 2); // 对坐标轴进行了放大(2倍)
				ctx.translate(10, 0); // 10px  -> 20px
				ctx.fillRect(0, 0, 50, 50);
				// 绘图结束(恢复形变之前的状态)
				ctx.restore();

				// ....下面在继续写代码的话,坐标轴就是参照的是原点了
			};
		</script>
	</body>
</html>
