221025静态路由配置实验报告

一、实验要求

根据拓扑图对网关进行手工配置，使每台设备都能相互ping通。

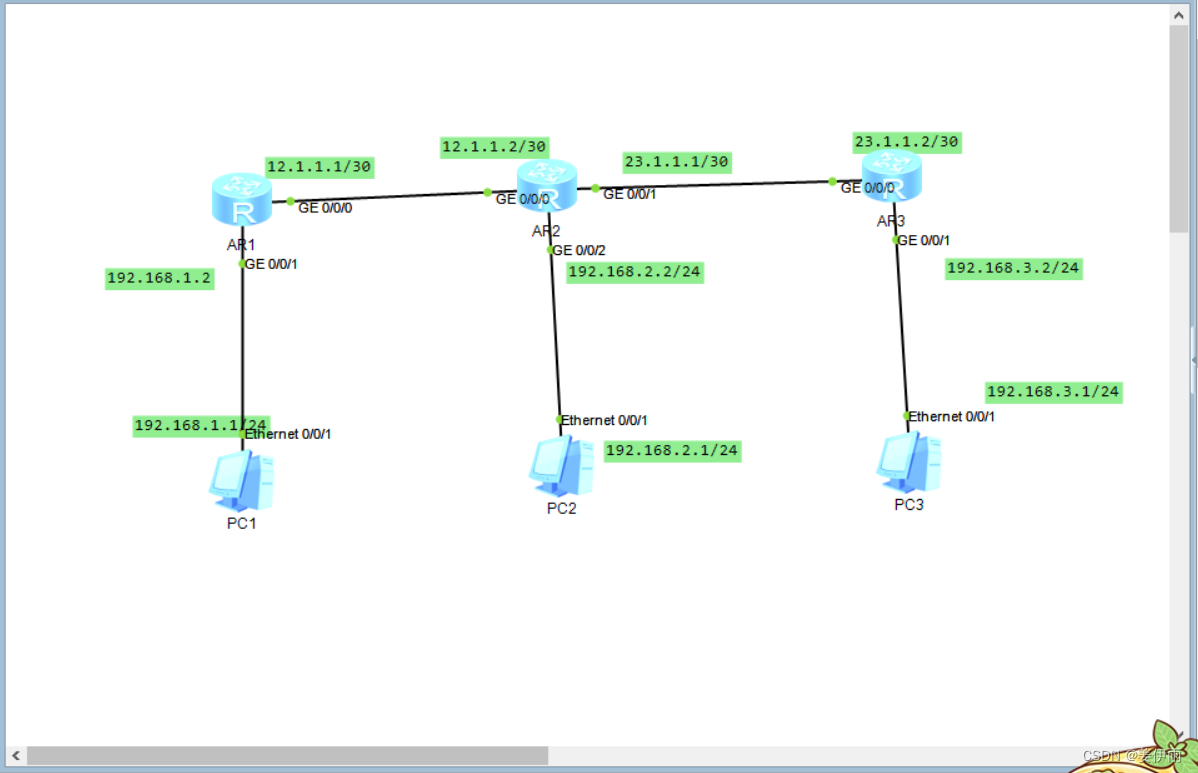

二、拓扑图

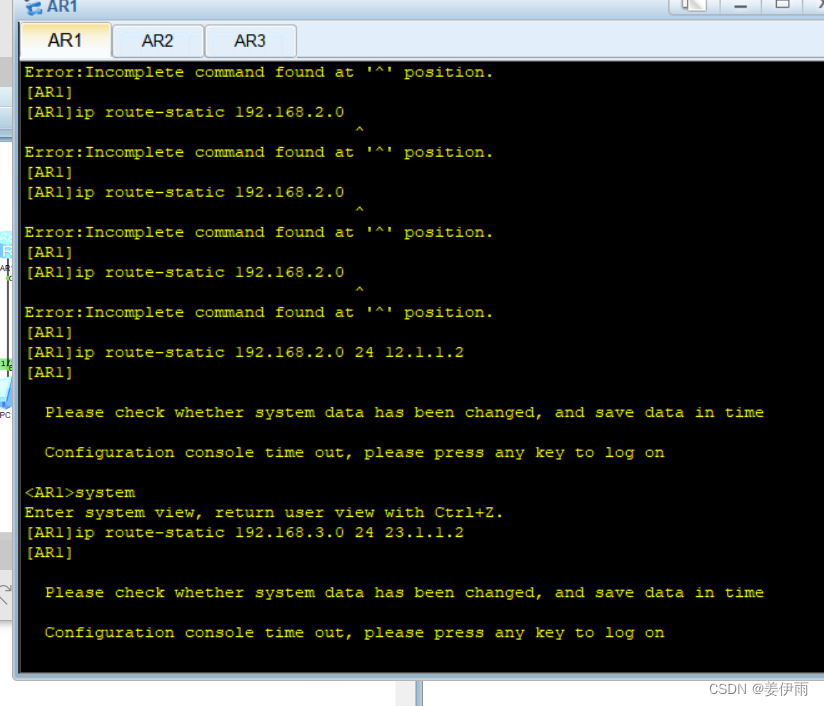

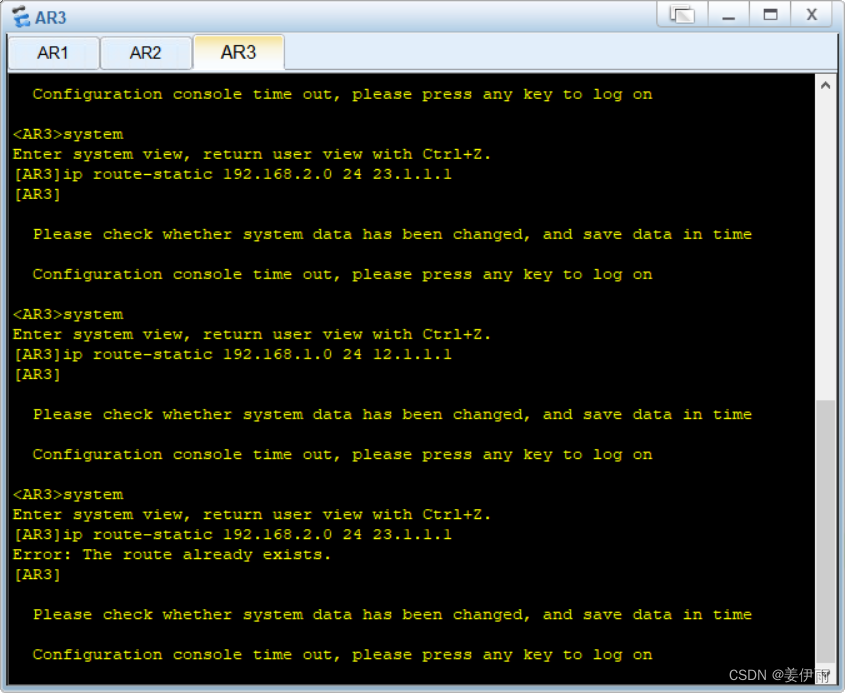

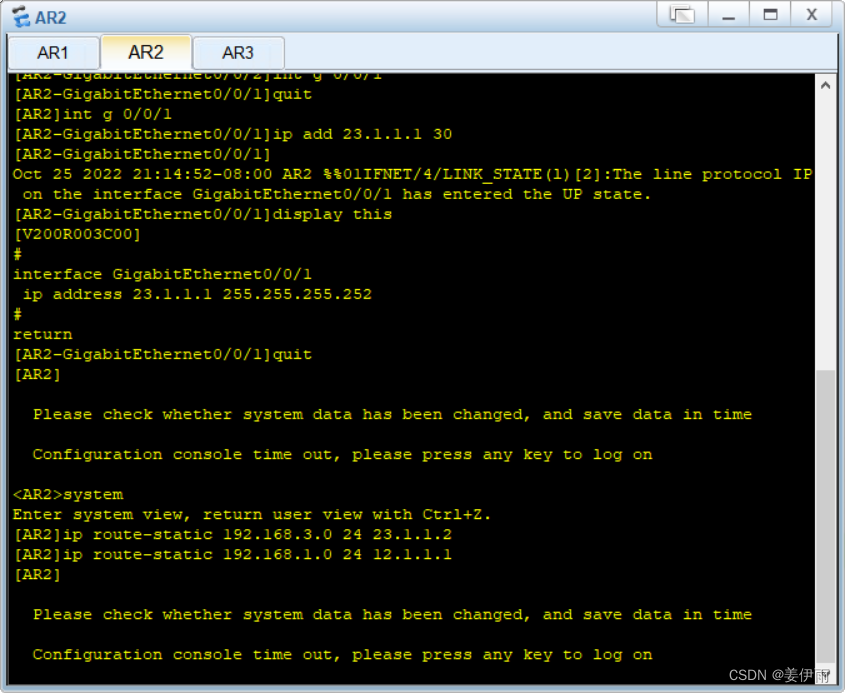

 三、配置内容

设备名称	设备接口	IP地址	网关
AR1	GE0/0/0;GE0/0/1	12.1.1.1;192.168.1.2
AR2	GE0/0/0;GE0/0/1;GE0/0/2	12.1.1.2;23.1.1.1;192.168.2.2
AR3	GE0/0/0;GE0/0/1	23.1.1.2；192.168.3.2
PC1	Ethernet0/0/1	192.168.1.1	192.168.1.2
PC2	Ethernet0/0/1	192.168.2.1	192.168.2.2
PC3	Ethernet0/0/1	192.168.3.1	192.168.3.2



四、要求

使整个拓扑进行互连，PC1与PC2、PC2与PC3之间分别能互相进行访问。

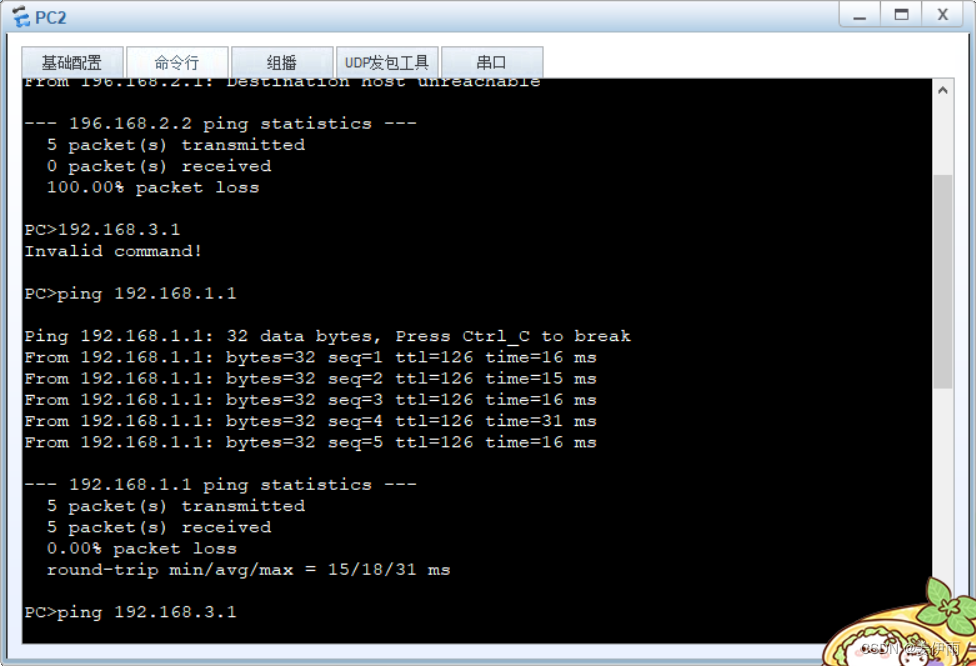

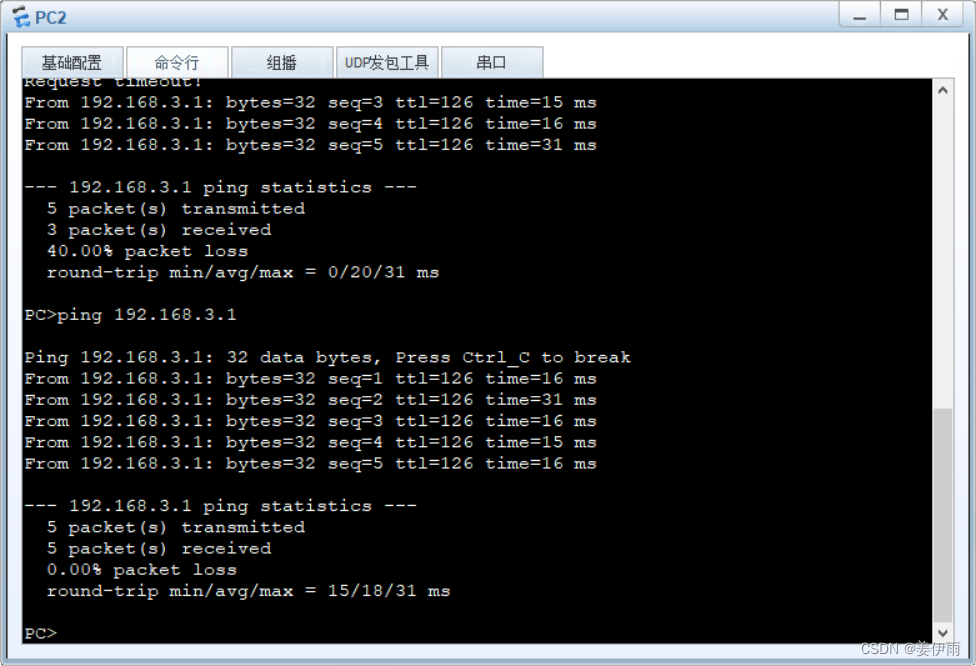

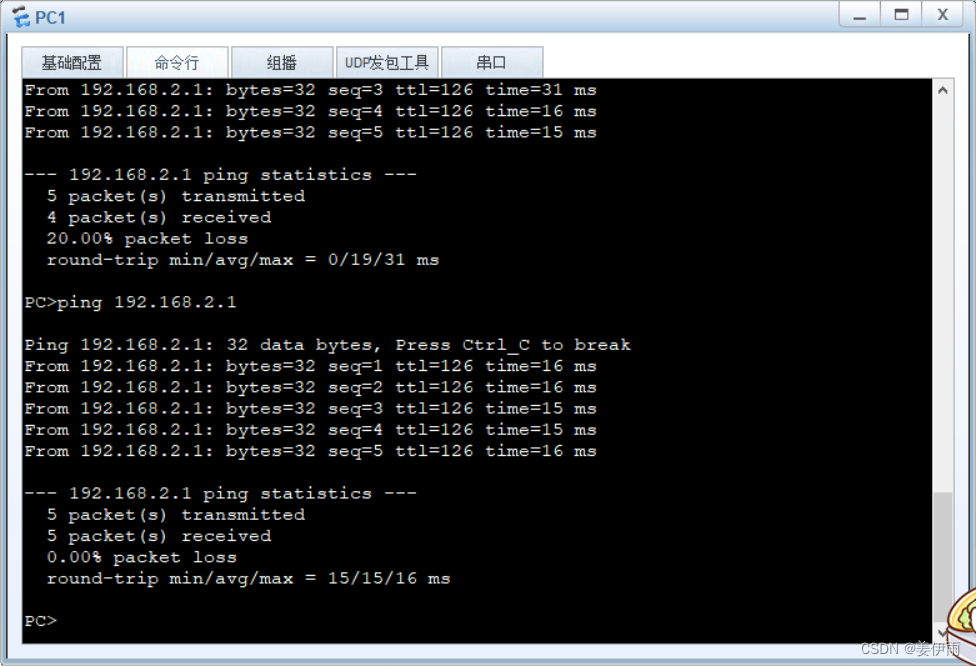

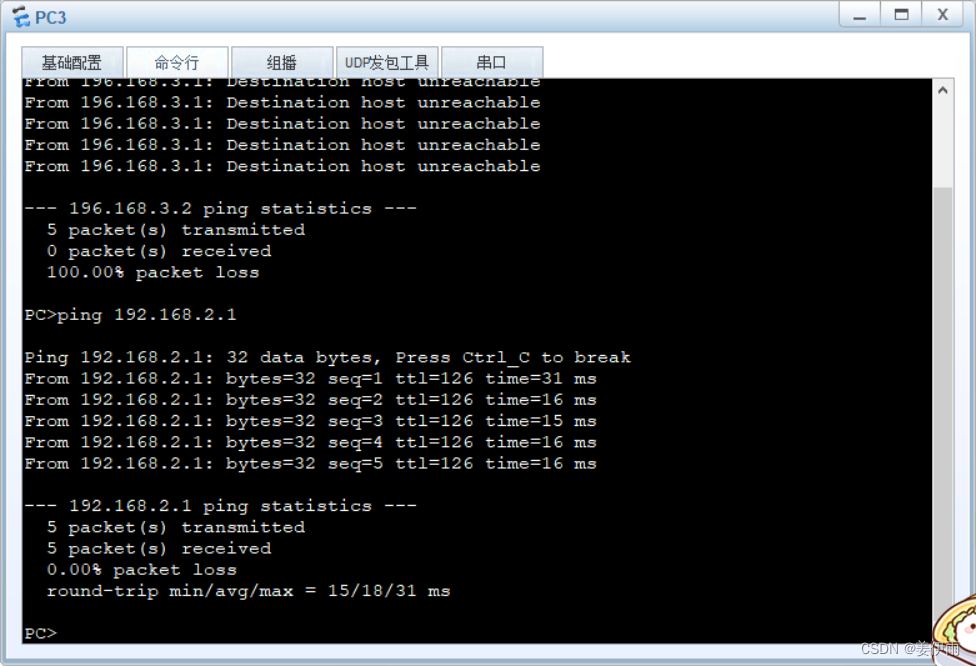

五、测试











 六、问题回顾

1、刚开始没找对正确的路由器，应为AR2220。

2、各IP地址设置错误。

3、下一跳不能跨路由器，只能在相邻两个之间。
