【全国大学生电子设计大赛】基于STM32的指纹识别智慧门禁（一）指纹识别模块ZN-530

系列文章目录

第一章指纹识别模块ZN-530（上）

第二章指纹识别模块ZN-530（下）

前言

全国电子设计大赛被称为电子类竞赛的“奥斯卡”，含金量对普通本科大学生的含金量是非常高的，举行的时间是每年的8月初，采取的偶数年为国赛，奇数年为省赛的形式。所以在你本科期间最多参加两届国赛，是非常推荐参加与值得用心准备的。本文为基于STM32的指纹识别智慧门禁的指纹识别模块的学习。

一、比赛参与方式

访问中国大学生电子设计大赛的网址获取最新的动态与通知，学校对电赛都是很重视的，一般会在学校发通知，有些学校还会组织校赛。

二、比赛作品

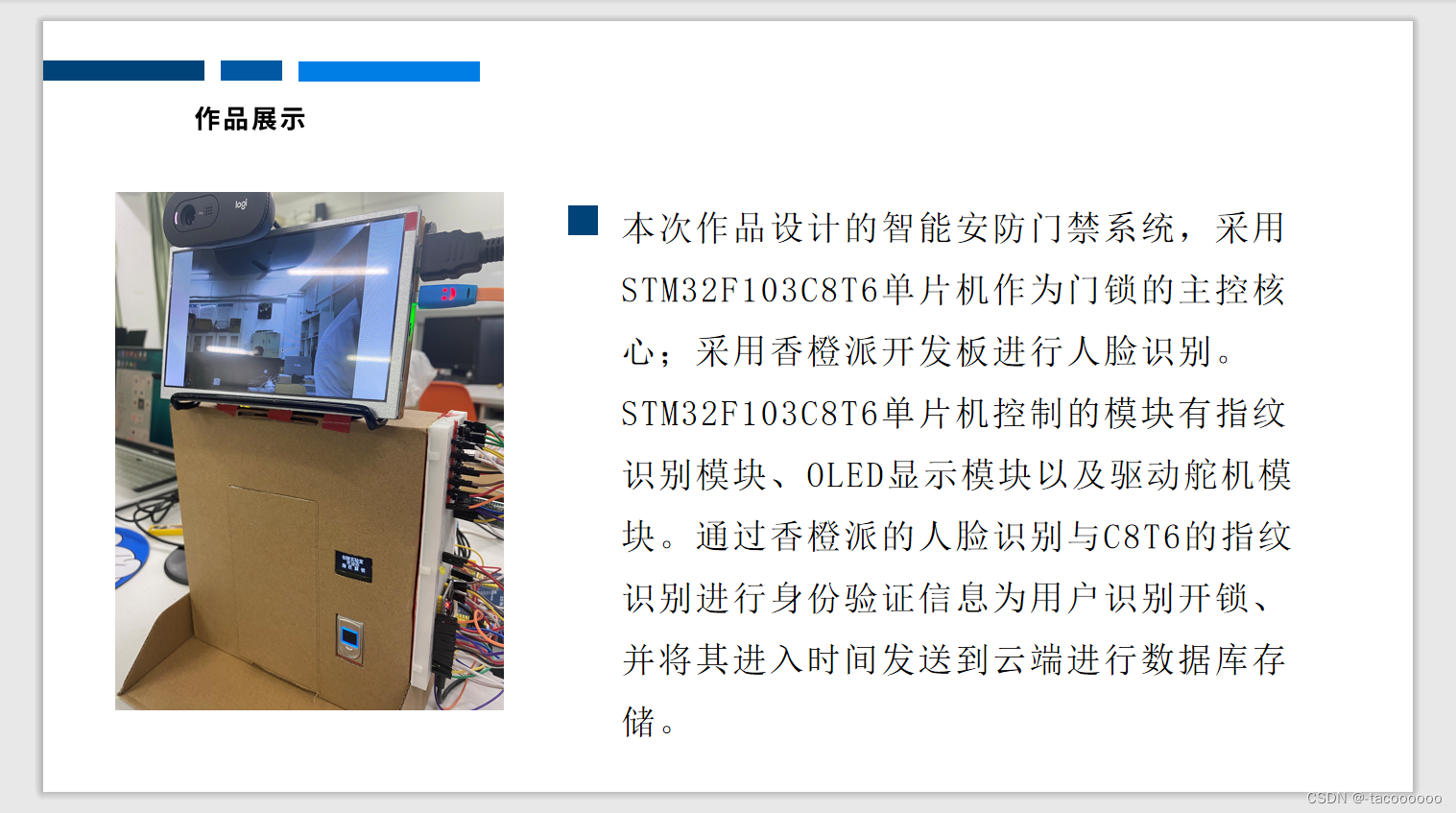

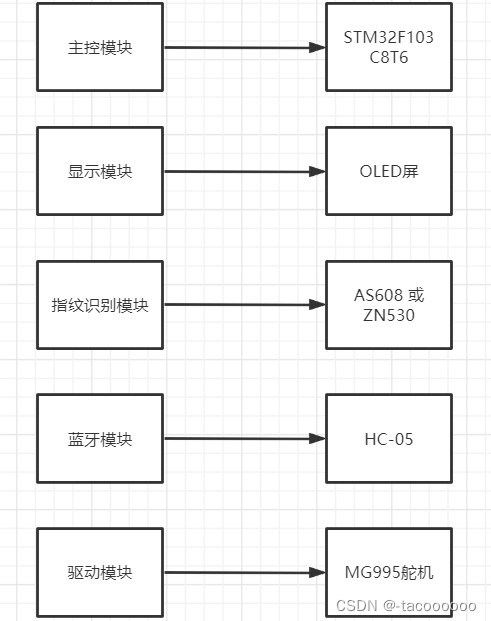

本次作品设计的智能安防门禁系统，采用STM32F103C8T6单片机作为门锁的主控核心;采用香橙派开发板进行人脸识别。STM32F103C8T6单片机控制的模块有指纹识别模块、OLED显示模块以及驱动舵机模块。通过香橙派的人脸识别与C8T6的指纹识别进行身份验证信息为用户识别开锁、并将其进入时间发送到云端进行数据库存储。

三、指纹识别模块

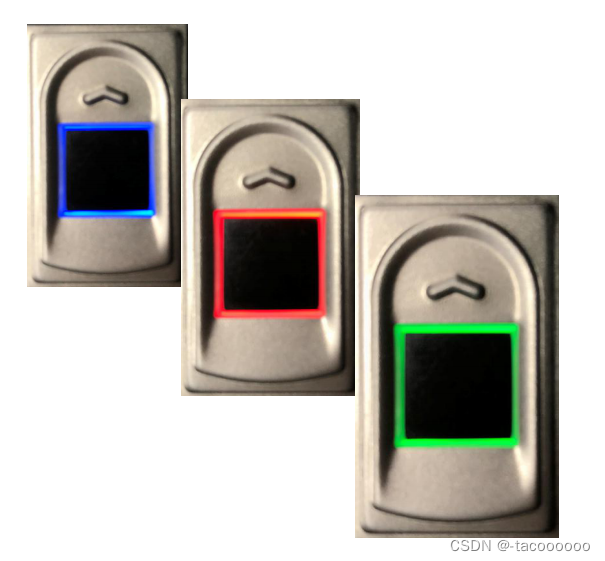

ZN-530指纹识别模块

1、简介

ZN-530 半导体指纹模块是集成了半导体传感器和指纹算法芯片为一体化指纹处理模块，具有体积小、功耗低、接口简单等特点，模块可靠性高、干湿手指适应性好，指纹搜索速度快。
指纹图像读取时，对干湿手指都有灵敏的反应和判断，能获得最佳的成像质量，适用人群广泛。
具备自学习功能，实际使用过程中越用越好用。

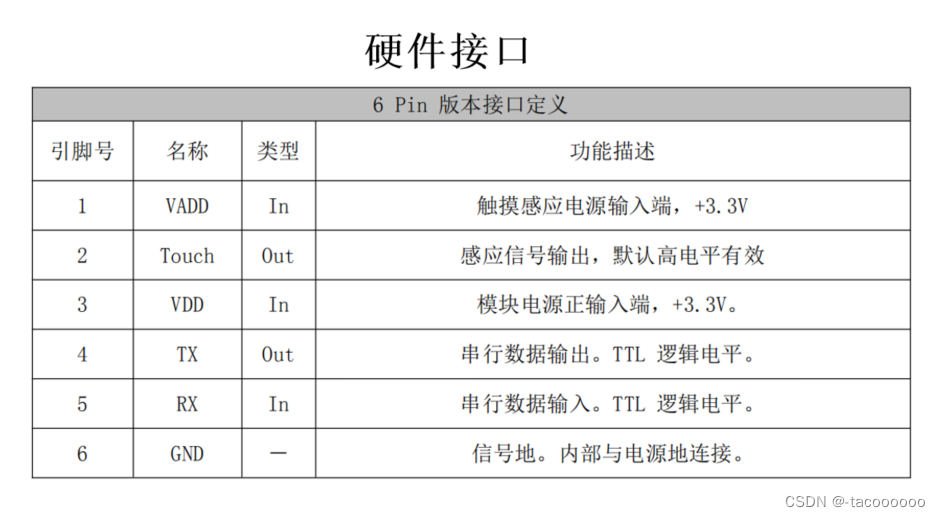

ZN-530 模块还具备感应手指功能，当手指按压到指纹采集面时，模块 Touch 脚输出高电平。

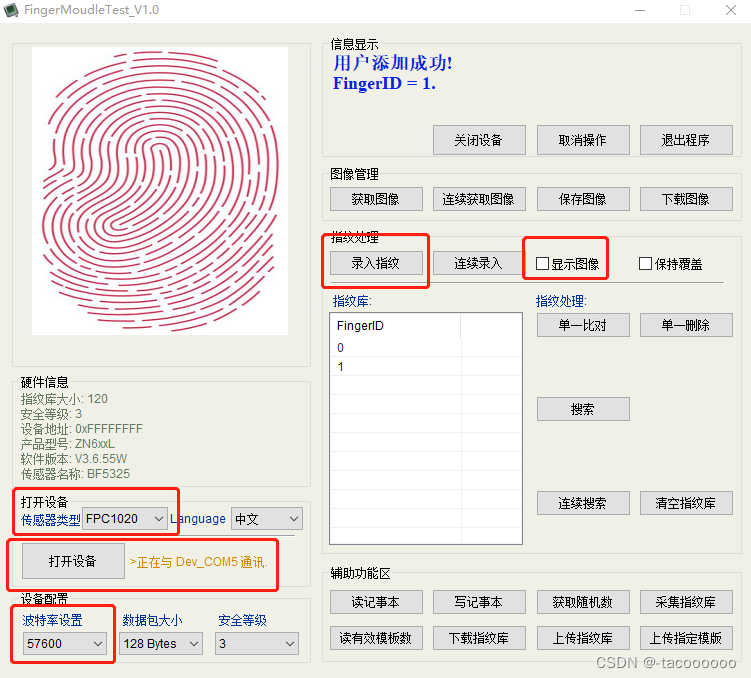

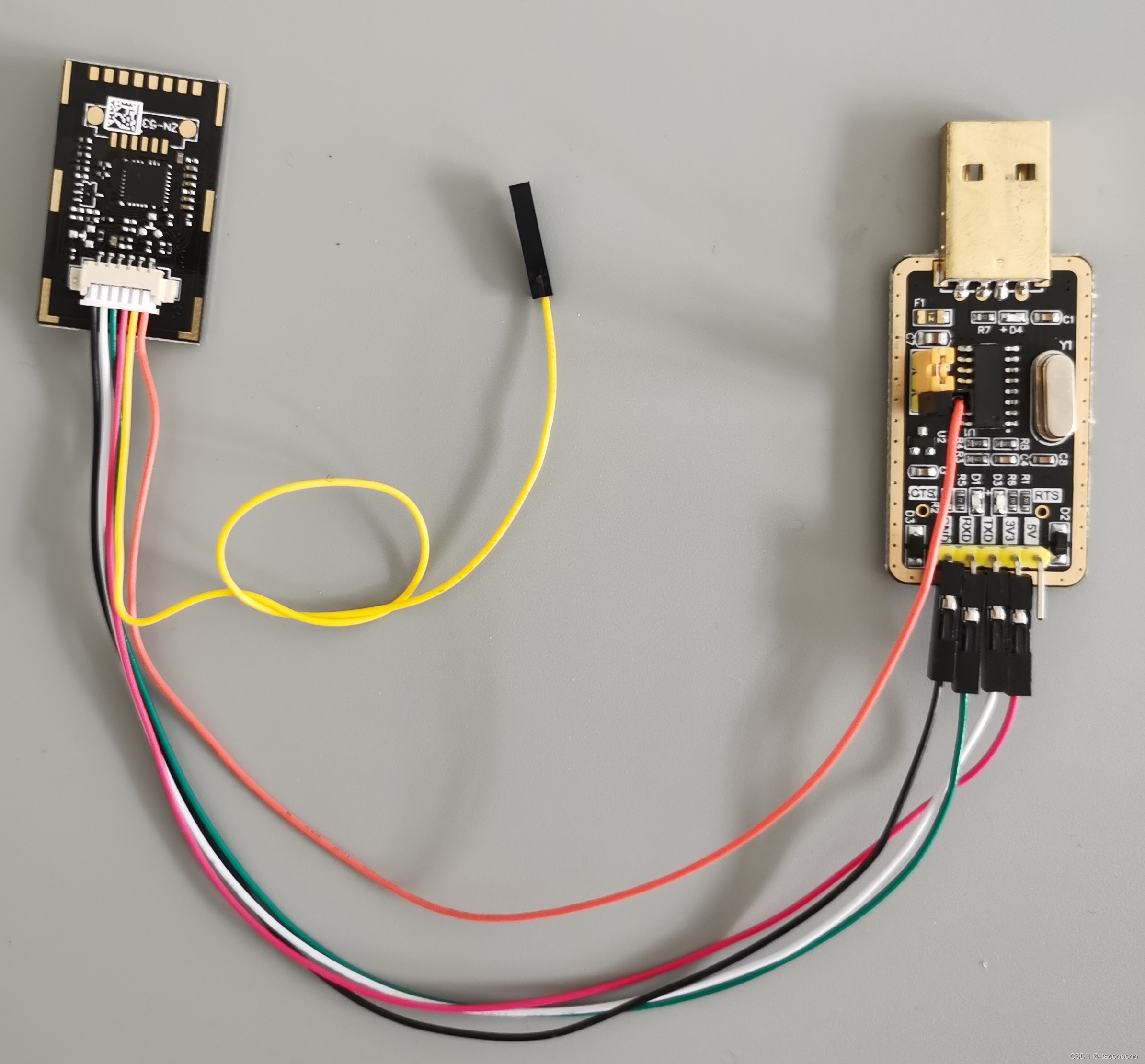

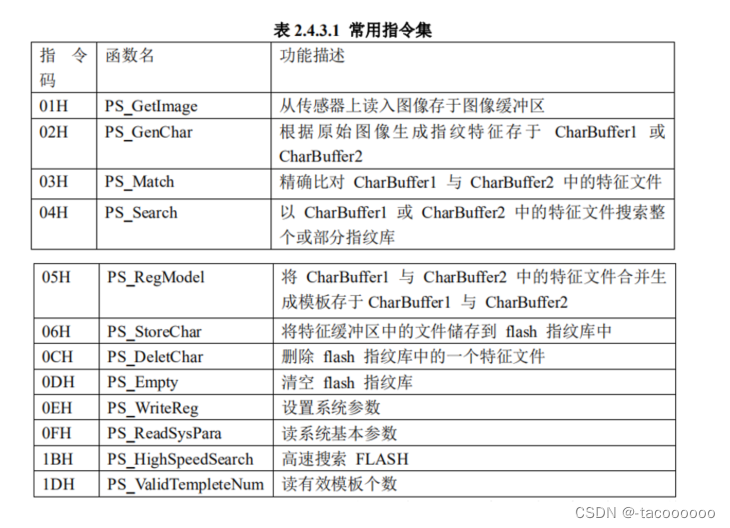

ZN-530 模块通讯接口为 UART 接口, 本模块作为从设备，由主设备发送相关命令对其进行控制。
该模块具有可调节的安全等级功能、指纹特征数据的读/写功能。

2、工作原理

通过半导体成像原理，手指内侧表面的皮肤凹凸不平产生的纹路，会形成各种各样的指纹图像，皮肤的纹路在图案、断点和交叉点上各不相同，在信息处理中将它们称作“ 特征点 ” ，每个手指的特征都是不同的，也就是说，是唯一的，依靠这种唯一性，我们就可以把一个人同他的指纹对应来，通过对他的指纹和预先保存的指纹进行比较，就可以验证他的真实身份。 指纹识别系统通过特殊的半导体转换设备和图像处理技术，对指纹进行采集、分析和比对，可以自动、迅速、准确地鉴别出个人身份。系统主要包括对指纹图像采集、指纹图像处理、特征提取、特征值的比对

与匹配等过程。
