人工智能图像识别应用基础（YOLO系列）

一、概述

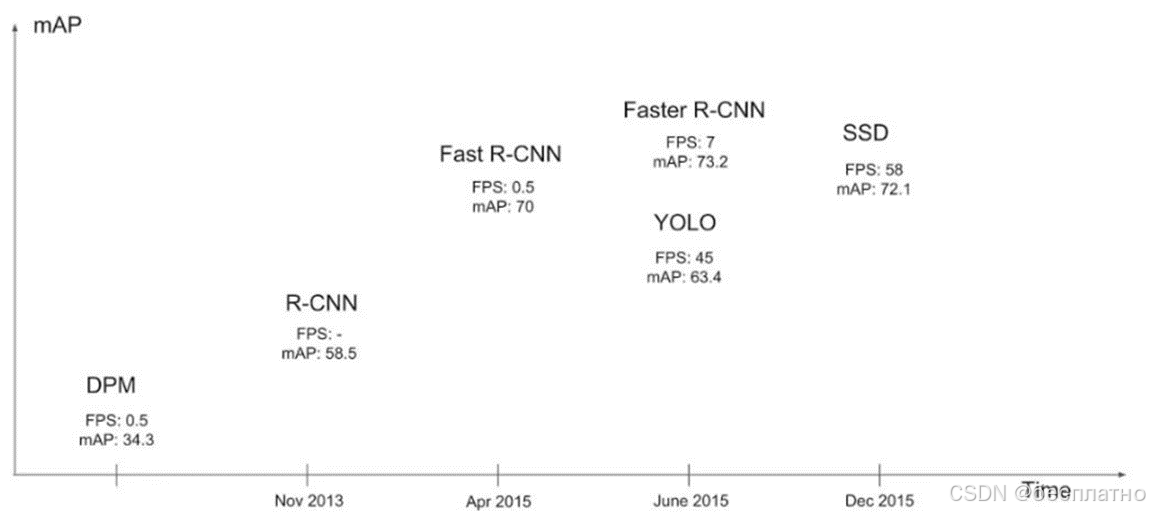

在YOLOv1提出之前，R-CNN系列算法在目标检测领域独占鳌头。R-CNN系列检测精度高，但是由于其网络结构是双阶段（two-stage）的特点，使得它的检测速度不能满足实时性从而饱受诟病。

为了打破这一僵局，在2016年，Joseph Redmon、Santosh Divvala、Ross Girshick等人提出了一种单阶段（one-stage）的目标检测网络。它的检测速度非常快，每秒可以处理45帧图片，能够轻松地实时运行。由于其速度之快和其使用的特殊方法，作者将其取名为：You Only Look Once（也就是我们常说的YOLO的全称），并将该成果发表在了CVPR 2016上，从而引起了广泛地关注。

YOLO 的核心思想就是把目标检测转变成一个回归问题，利用整张图作为网络的输入，仅仅经过一个神经网络，得到bounding box（边界框） 的位置及其所属的类别。

二、YOLO-V1

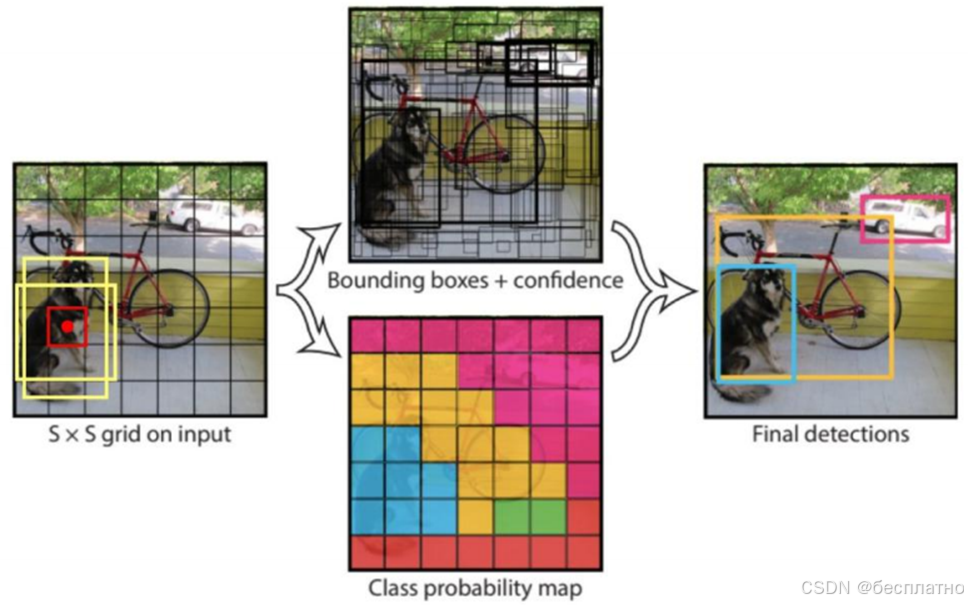

YOLO-V1采用的是“分而治之”的策略，将一张图片平均分成7×7个网格，每个网格分别负责预测中心点落在该网格内的目标。

在Faster R-CNN中，是通过一个RPN来获得目标的感兴趣区域，这种方法精度高，但是需要额外再训练一个RPN网络，这无疑增加了训练的负担。

在YOLOv1中，通过划分得到了7×7个网格，这49个网格就相当于是目标的感兴趣区域。通过这种方式，我们就不需要再额外设计一个RPN网络。

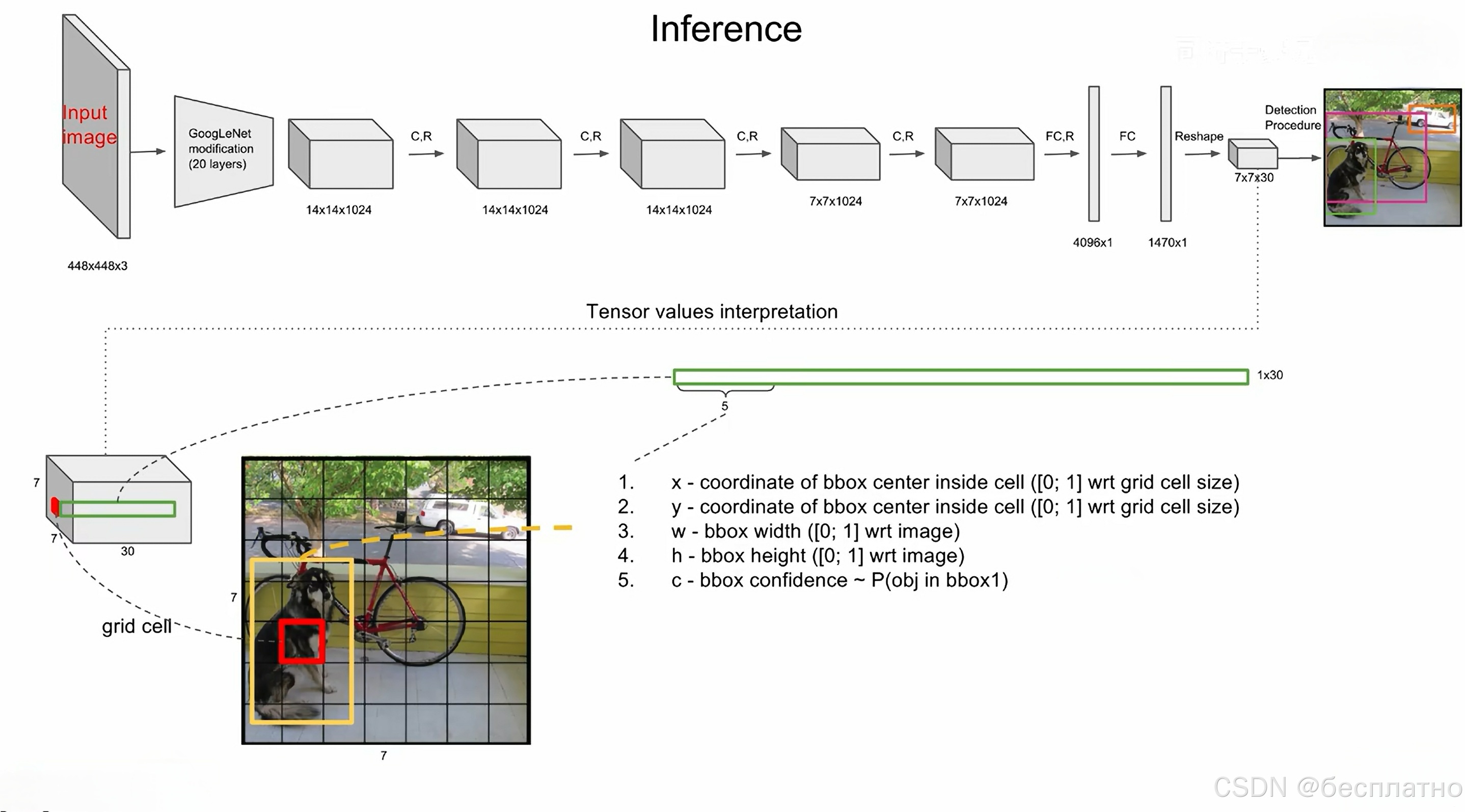

现在看来，YOLOv1的网路结构非常明晰，是一种传统的one-stage的卷积神经网络：

• 网络输入：448×448×3的彩色图片。
• 中间层：由若干卷积层和最大池化层组成，用于提取图片的抽象特征。
• 全连接层：由两个全连接层组成，用来预测目标的位置和类别概率值。

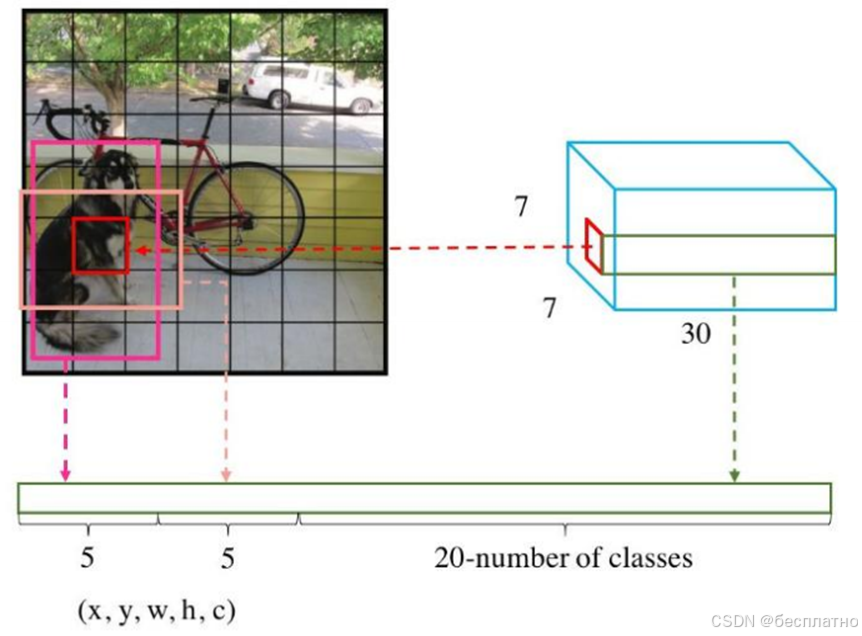

• 网络输出：7×7×30的预测结果。

每个数字的含义：10 =(X,Y,H,W,C)*B（2个）、当前数据集中有20个类别、7*7表示最终网格的大小、（S*S）*（B*5+C）

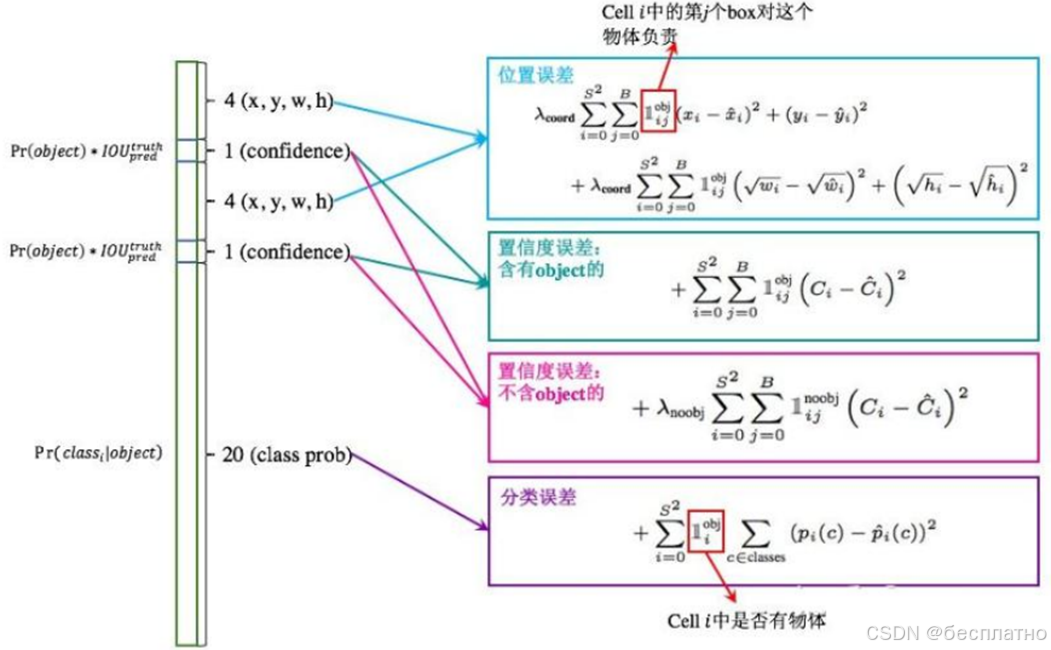

损失函数

• 损失由三部分组：坐标预测损失、置信度预测损失、类别预测损失。
• 使用的是差方和误差。需要注意的是，w和h在进行误差计算的时候取的是它们的平方根，原因是对不同大小的bounding box预测中，相比于大bounding box预测偏一点，小box预测偏一点更不能忍受。而差方和误差函数中对同样的偏移loss是一样。 为了缓和这个问题，作者用了一个比较取巧的办法，就是将bounding box的w和h取平方根代替原本的w和h。
• 定位误差比分类误差更大，所以增加对定位误差的惩罚，使λcoord​=5。
• 在每个图像中，许多网格单元不包含任何目标。训练时就会把这些网格里的框的“置信度”分数推到零，这往往超过了包含目标的框的梯度。从而可能导致模型不稳定，训练早期发散。因此要减少了不包含目标的框的置信度预测的损失，使λnoobj​=0.5。

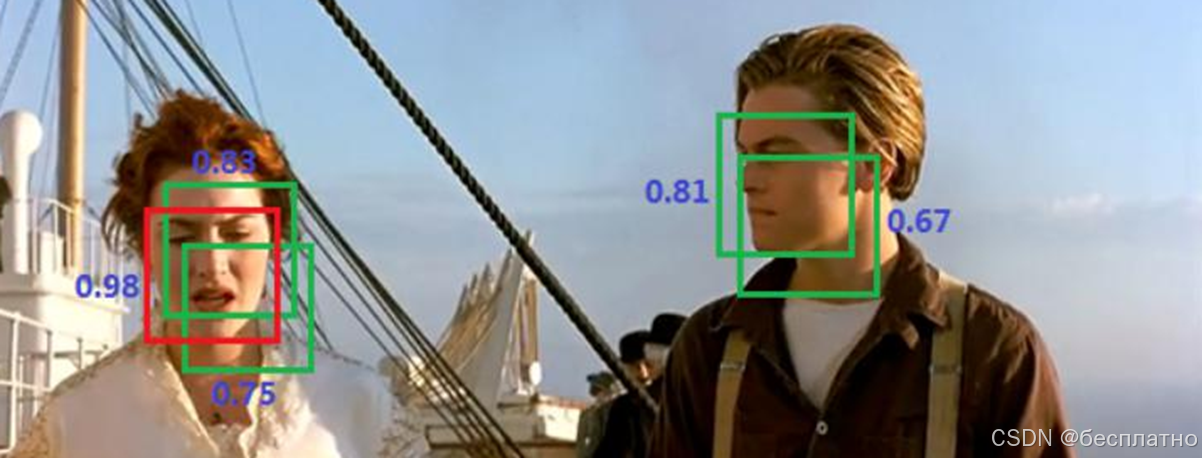

NMS(非极大值抑制)

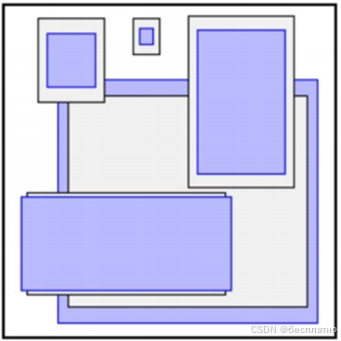

在YOLO-V1中，NMS（非极大值抑制）是分别对每个类别进行的。对于其中的每一个类别，首先会进行排序操作，按照置信度（全概率得分）从大到小进行排序，将该类别下置信度最大的bounding box依次和比它小的的bounding box进行比较，计算他们之间的IOU（交并比，一定程度上反映两个边界框之间的重叠程度），此时也会给定一个IOU的阀值，当两个边界框的IOU值超过给定的阀值，则说明第二个大的边界框可能是重复识别了同一个物体，则将其抹去删除，保留置信度（全概率得分）最大的那个。

一轮过后，继续将保留下的bounding box中置信度第二大bounding box依次和比它晓得bounding box进行比较，重复上轮的操作，直到循环到下次全概率为0的bounding box为止。

至此，YOLO的优缺点也显而易见。

• 优点：

1. YOLO检测速度非常快。标准版本的YOLO可以每秒处理 45 张图像；YOLO的极速版本每秒可以处理150帧图像。这就意味着 YOLO 可以以小于 25 毫秒延迟，实时地处理视频。对于欠实时系统，在准确率保证的情况下，YOLO速度快于其他方法。
2. YOLO 实时检测的平均精度是其他实时监测系统的两倍。
3. 迁移能力强，能运用到其他的新的领域（比如艺术品目标检测）。

• 缺点：

1. YOLO对相互靠近的物体，以及很小的群体检测效果不好，这是因为一个网格只预测了2个框，并且都只属于同一类。
2. 由于损失函数的问题，定位误差是影响检测效果的主要原因，尤其是大小物体的处理上，还有待加强。（因为对于小的bounding boxes，small error影响更大）
3. YOLO对不常见的角度的目标泛化性能偏弱。

三、YOLO-V2

YOLO-V2肯定要比YOLO-V1更快更强的。

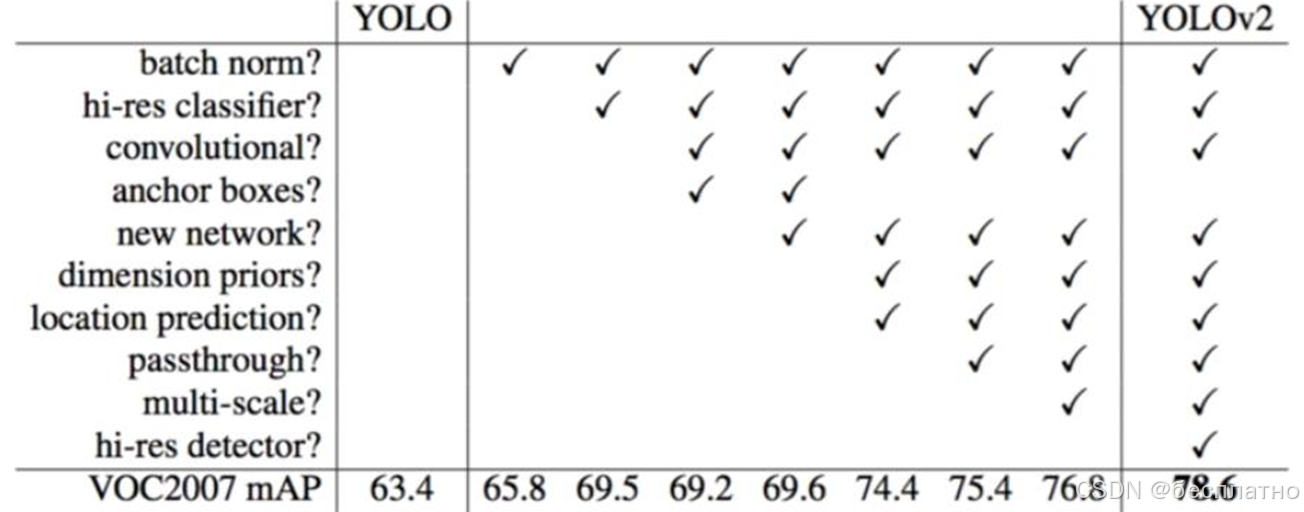

2017年，作者在 YOLOv1 的基础上，进行了大量改进，提出了 YOLOv2。重点解决YOLOv1召回率和定位精度方面的不足。

• YOLOv2 是一个先进的目标检测算法，比其它的检测器检测速度更快。除此之外，该网络可以适应多种尺寸的图片输入，并且能在检测精度和速度之间进行很好的权衡。
• YOLOv1是利用全连接层直接预测Bounding Box的坐标，而YOLOv2借鉴了Faster R-CNN的思想，引入Anchor机制。利用K-means聚类的方法在训练集中聚类计算出更好的Anchor模板，大大提高了算法的召回率。同时结合图像细粒度特征，将浅层特征与深层特征相连，有助于对小尺寸目标的检测。

YOLO-V2-Batch Normalization（批量归一化）

• V2版本舍弃Dropout，卷积后全部加入Batch Normalization
• 网络的每一层的输入都做了归一化，收敛相对更容易
• 经过Batch Normalization处理后的网络会提升2%的mAP
• 从现在的角度来看，Batch Normalization已经成网络必备处理

YOLO-V2-High Resolution Classifier（高分辨率）

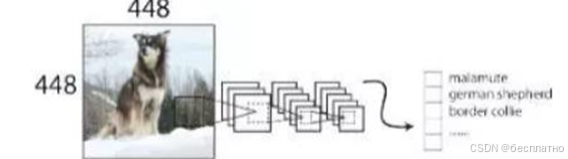

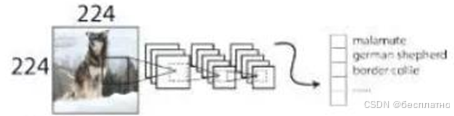

• V1训练时用的是224*224，测试时使用448*448
• 可能导致模型水土不服，V2训练时额外又进行了10次448*448的微调
• 使用高分辨率分类器后，YOLOv2的mAP提升了约4%

YOLO-V2-网络结构

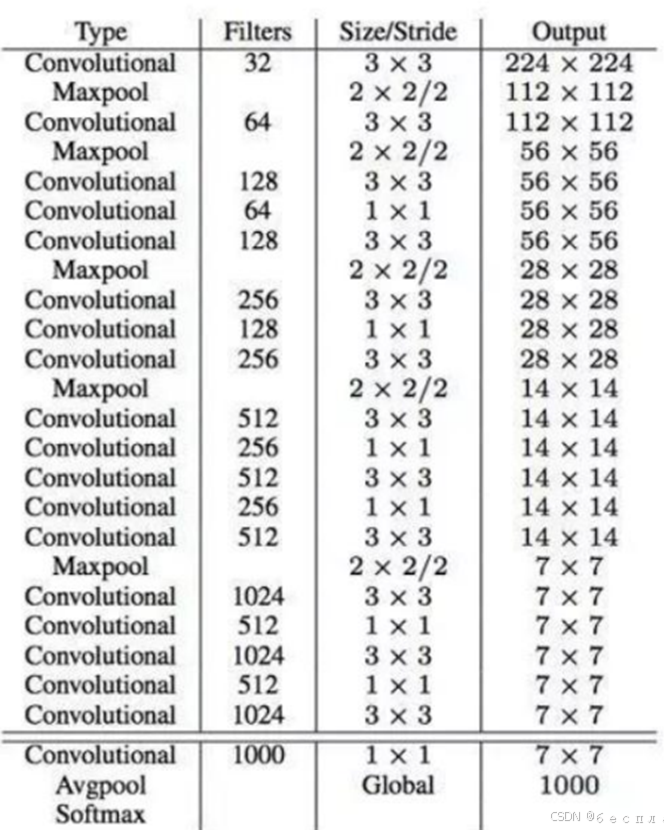

YOLOv2 采用 Darknet-19 作为特征提取网络，其整体结构如下：

与VGG相似，使用了很多3×3卷积核；并且每一次池化后，下一层的卷积核的通道数 = 池化输出的通道 × 2，在每一层卷积后，都增加了批量标准化（Batch Normalization）进行预处理，采用了降维的思想，把1×1的卷积置于3×3之间，用来压缩特征，在网络最后的输出增加了一个global average pooling层，整体上采用了19个卷积层，5个池化层。

YOLO-V2-Dimension Clusters（聚类提取先验框）

• Faster R-CNN 中 Anchor Box 的大小和比例是按经验设定的，不具有很好的代表性。若一开始就选择了更好的、更有代表性的先验框Anchor Boxes，那么网络就更容易学到准确的预测位置了！
• YOLOv2 使用 K-means 聚类方法得到 Anchor Box 的大小，选择具有代表性的尺寸的Anchor Box进行一开始的初始化。传统的K-means聚类方法使用标准的欧氏距离作为距离度量，这意味着大的box会比小的box产生更多的错误。因此这里使用其他的距离度量公式。聚类的目的是使 Anchor boxes 和临近的 ground truth boxes有更大的IOU值，因此自定义的距离度量公式为 ：

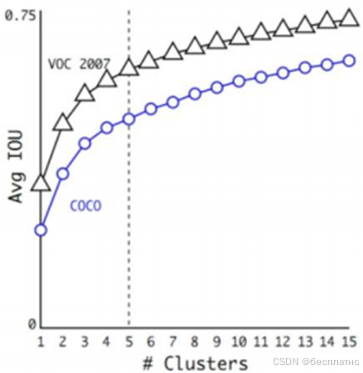

到聚类中心的距离越小越好，但IOU值是越大越好，所以使用 1 - IOU；这样就保证距离越小，IOU值越大，如下图所示，是论文中的聚类效果，其中紫色和灰色也是分别表示两个不同的数据集，可以看出其基本形状是类似的。

YOLO-V2-Anchor Box（带有Anchor Boxes的卷积）

YOLOv1将输入图像分成7*7的网格，每个网格预测2个Bounding Box，因此一共有98个Box，同时YOLOv1包含有全连接层，从而能直接预测Bounding Boxes的坐标值，但也导致丢失较多的空间信息，定位不准。
YOLOv2首先将YOLOv1网络的FC层和最后一个Pooling层去掉，使得最后的卷积层可以有更高分辨率的特征，然后缩减网络，用416*416大小的输入代替原来的448*448，使得网络输出的特征图有奇数大小的宽和高，进而使得每个特征图在划分单元格（Cell）的时候只有一个中心单元格（Center Cell）。
由于图片中的物体都倾向于出现在图片的中心位置，特别是比较大的物体，所以有一个单元格单独位于物体中心的位置用于预测这些物体。

也就是说：

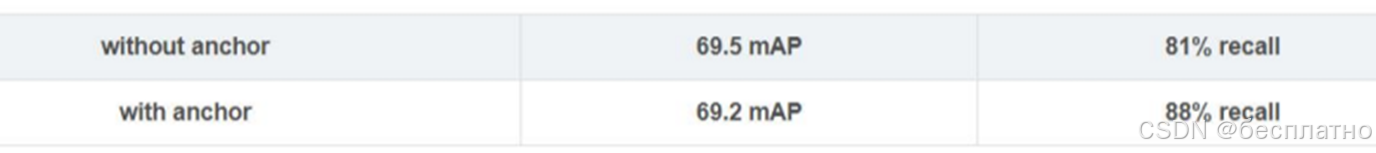

• 通过引入anchor boxes，使得预测的box数量更多（13*13*n）
• 跟faster-rcnn系列不同的是先验框并不是直接按照长宽固定比给定

YOLO-V2-Directed Location Prediction（直接位置预测）

直接对Bounding Boxes求回归会导致模型不稳定，其中心点可能会出现在图像任何位置，有可能导致回归过程震荡，甚至无法收敛，尤其是在最开始的几次迭代的时候。大多数不稳定因素产生自预测Bounding Box的中心坐标（x,y）位置的时候。

YOLOv2的网络在特征图（13*13）的每一个单元格中预测出5个Bounding Boxes（对应5个Anchor Boxes），每个Bounding Box预测出5个值（tx,ty,tw,th,t0），其中前4个是坐标偏移值，t0是置信度结果（类似YOLOv1中的边界框置信度Confidence）。YOLOv2借鉴了如下的预测方式，即当Anchor Box的中心坐标和宽高分别是（xa,ya）和（wa,wh）时，Bounding Box坐标的预测偏移值（tx,ty,tw,th）与其坐标宽高（x,y,w,h）的关系如右图：

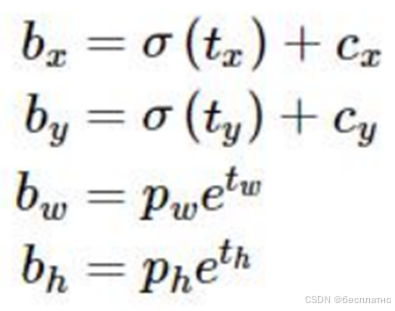

基于这种思想，YOLOv2在预测Bounding Box的位置参数时采用了如下强约束方法：

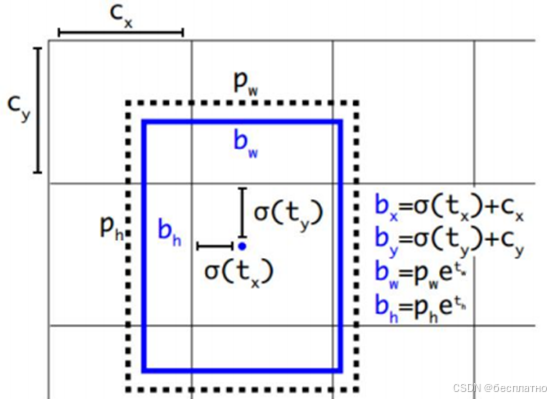

图中黑色虚线框是Anchor Box，蓝色矩形框就是预测的Bounding Box结果，预测出的Bounding Box的坐标和宽高为（bx,by）和（bw,bh），计算方式如图2-8中所示，其中：对每个Bounding Box预测出5个值（tx,ty,tw,th,t0），Cell与图像左上角的横纵坐标距离为（cx,cy），σ定义为sigmoid激活函数（将函数值约束到［0,1］），该Cell对应的Anchor Box对应的宽高为（pw,ph）。
简而言之，（bx,by）就是（cx,cy）这个Cell附近的Anchor Box针对预测值（tx,ty）得到的Bounding Box的坐标预测结果，同时可以发现这种方式对于较远距离的Bounding Box预测值（tx,ty）能够得到很大的限制。

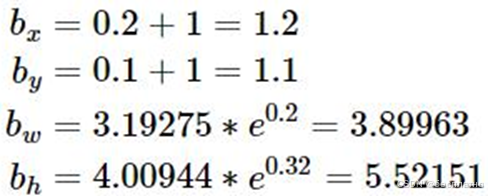

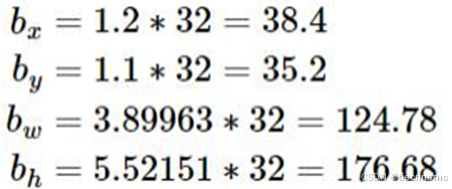

例如预测值(σtx,σty,tw,th)=(0.2,0.1,0.2,0.32)，anchor框为：

特征图位置

原位置

感受野

感受野(receptive field)这一概念来自于生物神经科学，是指感觉系统中的任一神经元，其所受到的感受器神经元的支配范围。感受器神经元就是指接收感觉信号的最初级神经元。
视觉的产生来自于光在个体感受器上的投射，将客观世界的物理信息转换为人能感知的神经脉冲信号。

说白了举个例子就是你眼睛能看到的画面就是感受野。

• 在卷积神经网络中，感受野(receptive field)不像输出由整个网络输入所决定的全连接网络那样，它是可以存在于网络中任意某层，输出仅由输入部分决定。
• 就是指输出feature map上某个元素受输入图像上影响的区域。

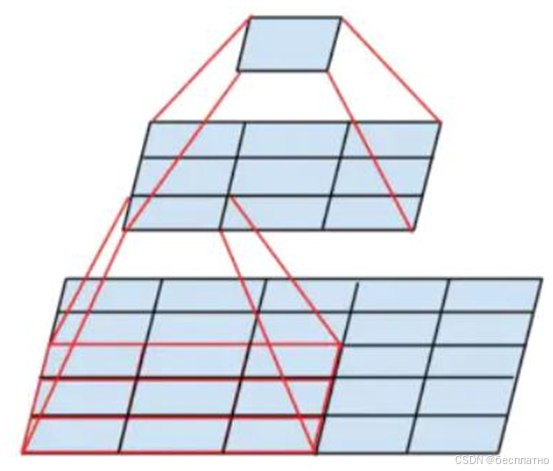

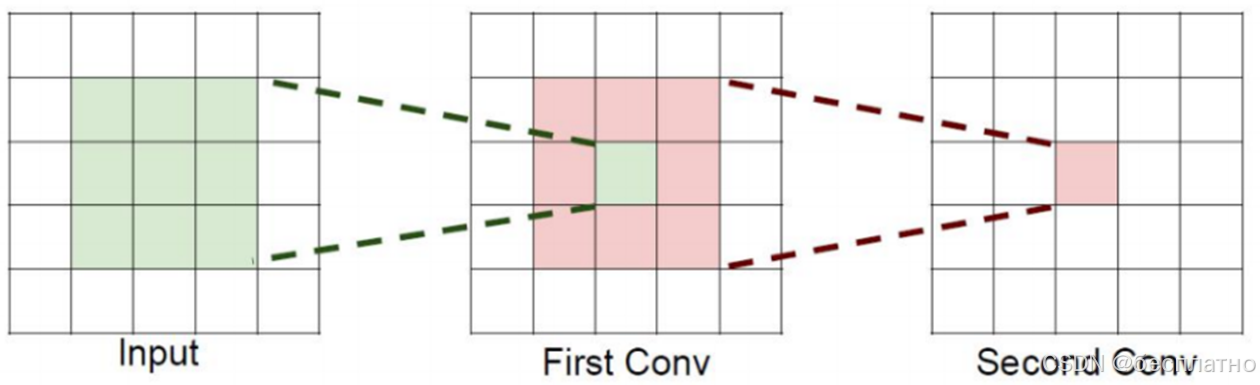

如上图所示，共有3个feature map输出。该图说明了2个3*3的conv可以代替1个5*5的conv层

• Layer1中方格可看作是一个元素，3*3的绿色方格则是一个3*3的卷积核。
• Layer2由一个3*3的卷积核经过卷积运算输出，输出尺寸是3*3（假设stride=1，padding=0）显而易见，layer2中的绿色方格是由layer1中3*3的绿色方格所决定的。那么这一位置的感受野就是layer1中的绿色方格区域。
• Layer3由layer2经过3*3的conv层输出，只有一个。

如果堆叠3个3*3的卷积层，并且保持滑动窗口步长为1，其感受野就是7*7的了，这跟一个使用7*7卷积核的结果是一样的，那为什么非要堆叠3个小卷积呢？

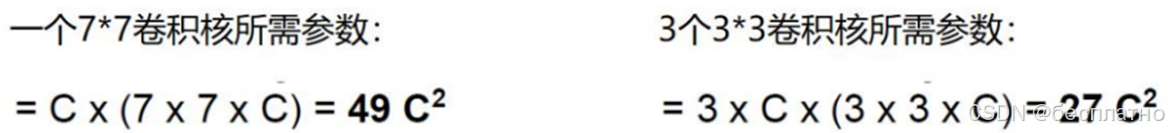

• 假设输入大小都是h*w*c，并且都使用c个卷积核(得到c个特征图)，可以来计算一下其各自所需参数：

很明显，堆叠小的卷积核所需的参数更少一些，并且卷积过程越多，特征提取也会越细致，加入的非线性变换也随着增多，还不会增大权重参数个数，这就是VGG网络的基本出发点，用小的卷积核来完成体特征提取操作。

YOLO-V2-Fine-Grained Features（细粒度的特征）

简单来说fine-grained就是细粒度，fine-grained classification是细粒度的图像分类。

与coarse-grained classification（粗粒度）相比，粗粒度是分辨是猫还是狗——细粒度是分辨狗这个类别下，这张图是吉娃娃还是萨摩耶还是哈巴狗。

YOLO-V2-Multi-Scale（多尺度目标检测方法）

Multi scale 一般是会送给CNN十张图片，比如高宽是256*256的图片，multi scale 则会在四个角和中心crop 5个224*224，再把五个crop的图片flip ,总共得到十个图片送给CNN。

将图片进行不同尺度的缩放，得到图像金字塔，然后对每层图片提取不同尺度的特征，得到特征图。最后对每个尺度的特征都进行单独的预测。

特点：不同尺度的特征都可以包含很丰富的语义信息，精度高 ，但 速度慢。
