单臂路由操作演示

最新推荐文章于 2025-06-06 17:01:17 发布
最新推荐文章于 2025-06-06 17:01:17 发布
阅读量56 收藏
点赞数
文章标签： 智能路由器 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_64146862/article/details/131699354
版权

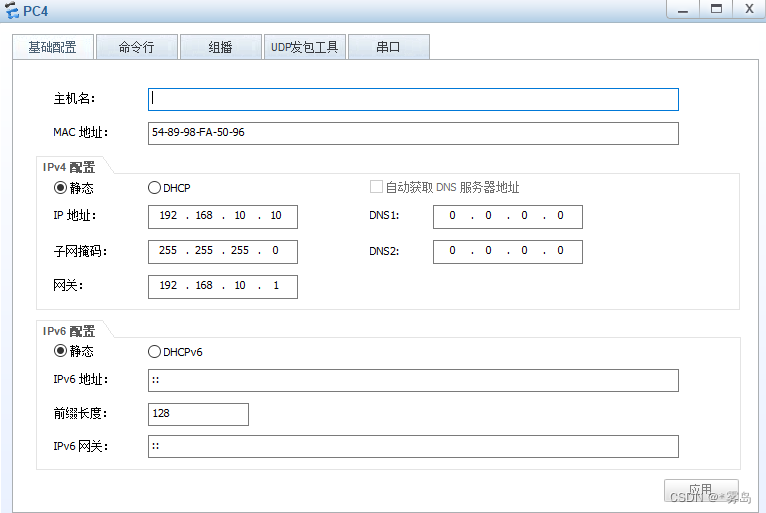

 PC4配置

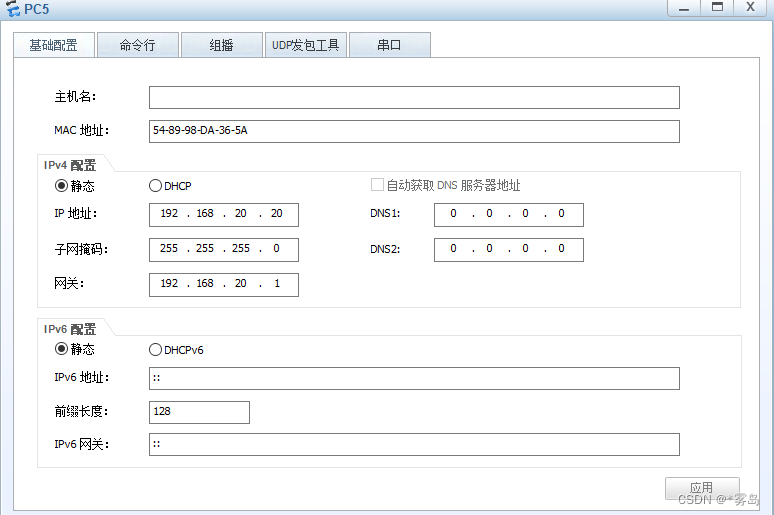

 PC5配置

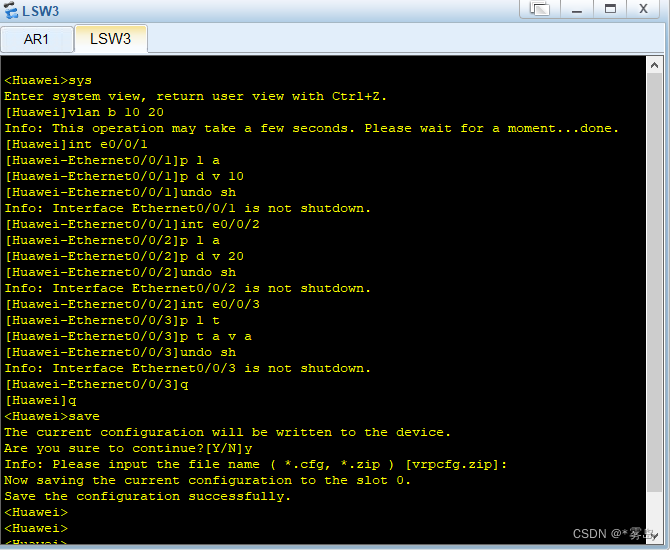

 在交换机中配置vlan，用access连接PC，用trunk连接路由器

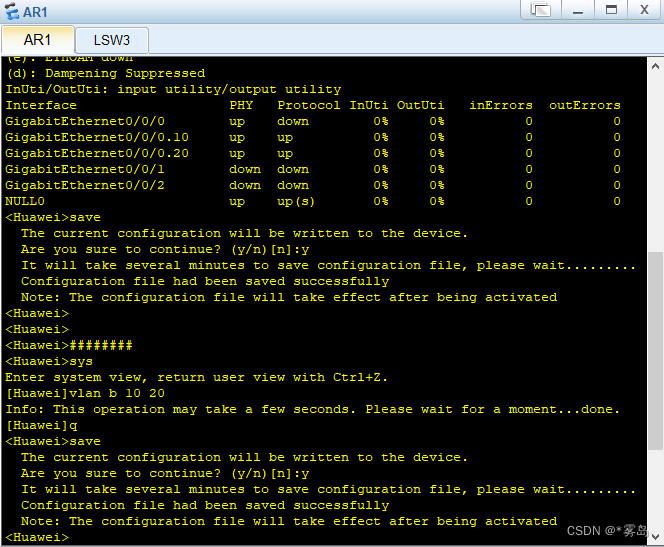

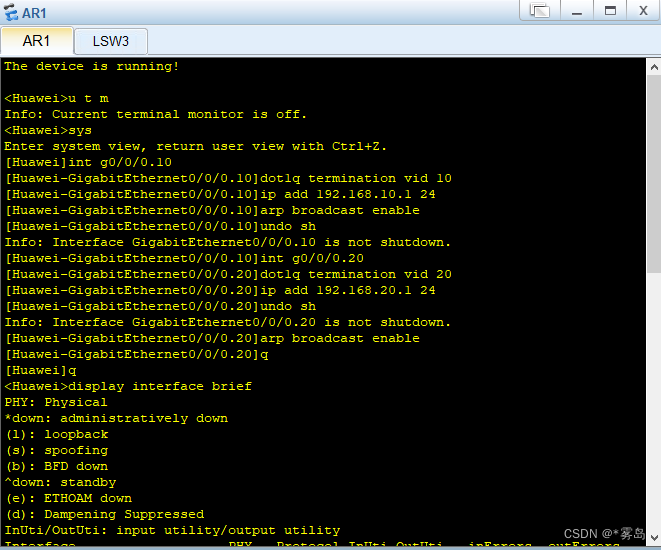

 在路由器中配置PC网关，由于只有一个端口，所以要建立虚拟网关，逻辑上将g0/0/0分成两份
