四、LVS+Keepalived 高可用群集的搭建

4.1 配置负载调度器（主：192.168.10.7）

4.2 配置负载调度器（备：192.168.10.8）

4.3 配置节点服务器 web1（192.168.10.5）

4.4 配置节点服务器 web2（192.168.10.6）

4.5.测试（192.168.10.100）

一、Keepalived工具介绍

专为LVS和HA设计的一款健康检查工具

支持故障自动切换(Failover)
支持节点健康状态检查(Health Checking)

二、Keepalived实现原理剖析

Keepalived采用VRRP热备份协议实现Linux服务器的多机热备功能。

2.1VRRP （虚拟路由冗余协议）

是针对路由器的一种备份解决方案。
由多台路由器组成一个热备组，通过共用的虚拟IP地址对外提供服务。
每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态。
若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务。

三、Keepalived案例讲解

Keepalived可实现多机热备,每个热备组可有多台服务器
双机热备的故障切换是由虚拟P地址的漂移来实现,适用于各种应用服务器
Keepalived配置目录位于/etc/keepalived/
配置Keepalived master服务器

keepalived.conf是主配置文件

global_defs {...}区段指定全局参数
vrrp_instance 实例名称{...}区段指定VRRP热备参数
注释文字以"∵"符号开头
目录samples，提供了许多配置样例作为参考

Keepalived体系主要模块及其作用：
keepalived体系架构中主要有三个模块，分别是core、check和vrrp。
●core模块：为keepalived的核心，负责主进程的启动、维护及全局配置文件的加载和解析。
●vrrp模块：是来实现VRRP协议的。
●check模块：负责健康检查，常见的方式有端口检查及URL检查。

1.常用配置选项

router_id HA_TEST_R1:本路由器(服务器)的名称、主备名称要不一样
vrrp_instance Vl_1∶定义VRRP热备实例
state MASTER:热备状态,MASTER表示主服务器
interface ens33:承载VIP地址的物理接口
virtual_router_id 1 :虚拟路由器的ID号,每个热备组保持一致
priority 100:优先级,数值越大优先级越高
advert_int 1:通告间隔秒数(心跳频率)
auth_type PASS:认证类型
auth_pass 123456:密码字串
virtual_ipaddress { vip}:指定漂移地址(VIP),可以有多个

配置Keepalived slave服务器

Keepalived备份服务器的配置与master的配置有三个选项不同

router_id:设为自有名称
state:设为BACKUP
priority:值低于主服务器

2. 其他选项与master相同

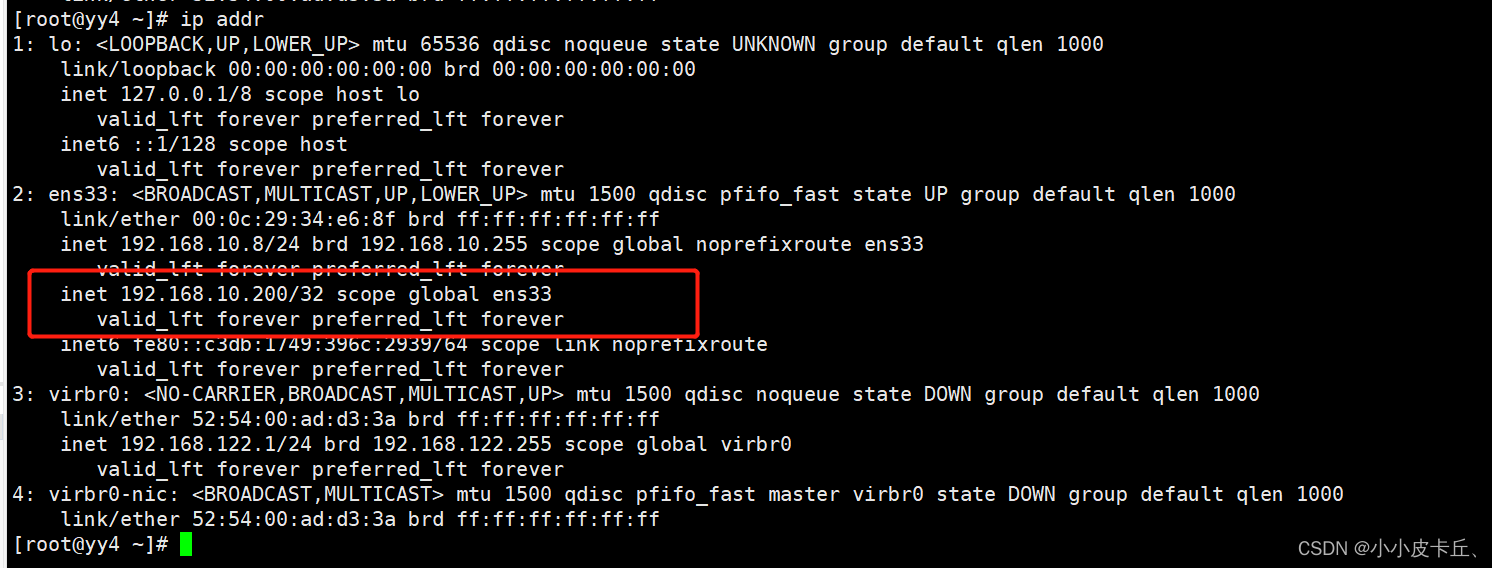

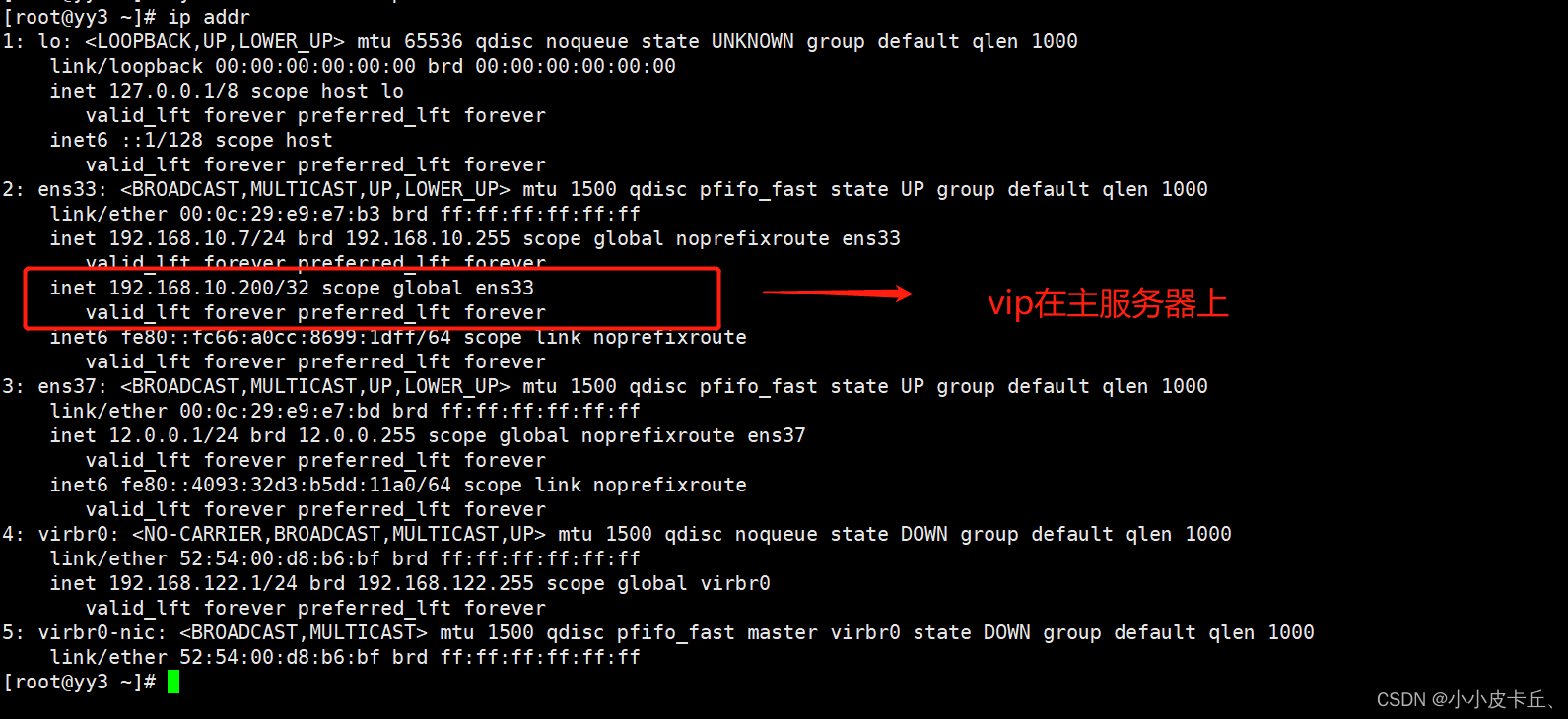

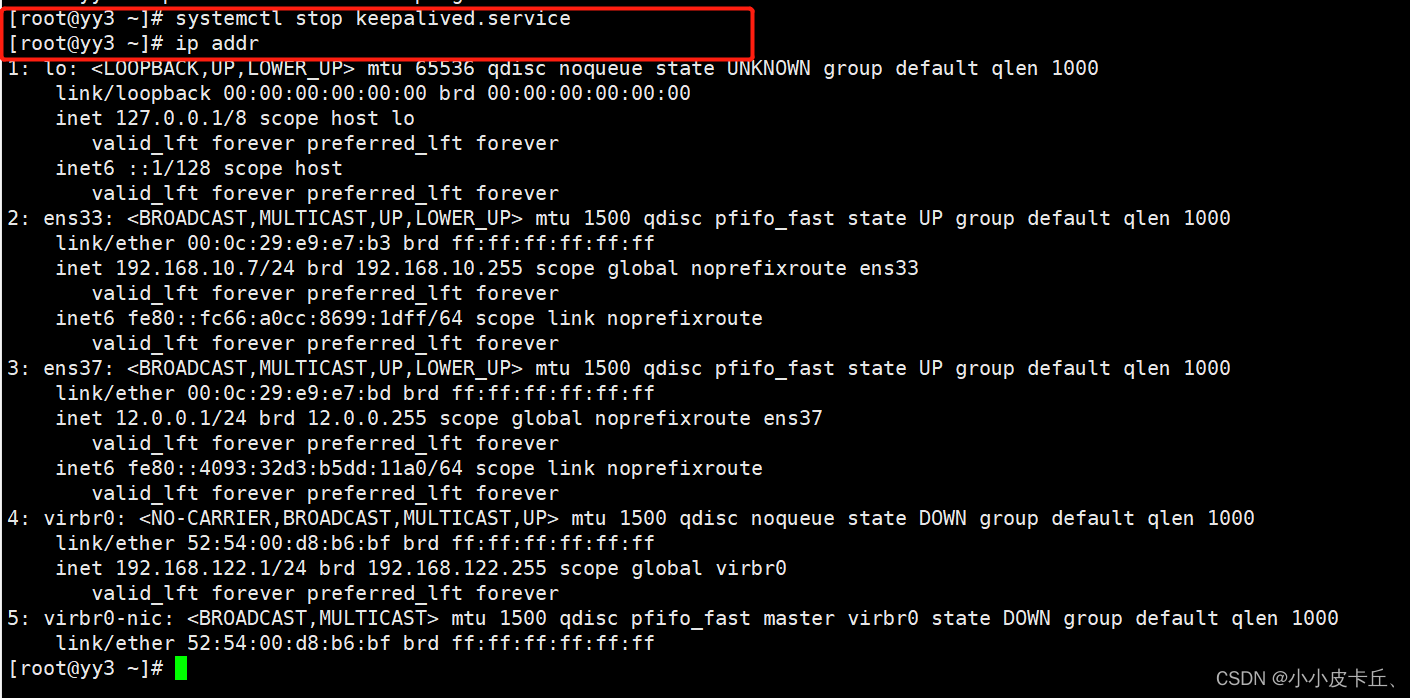

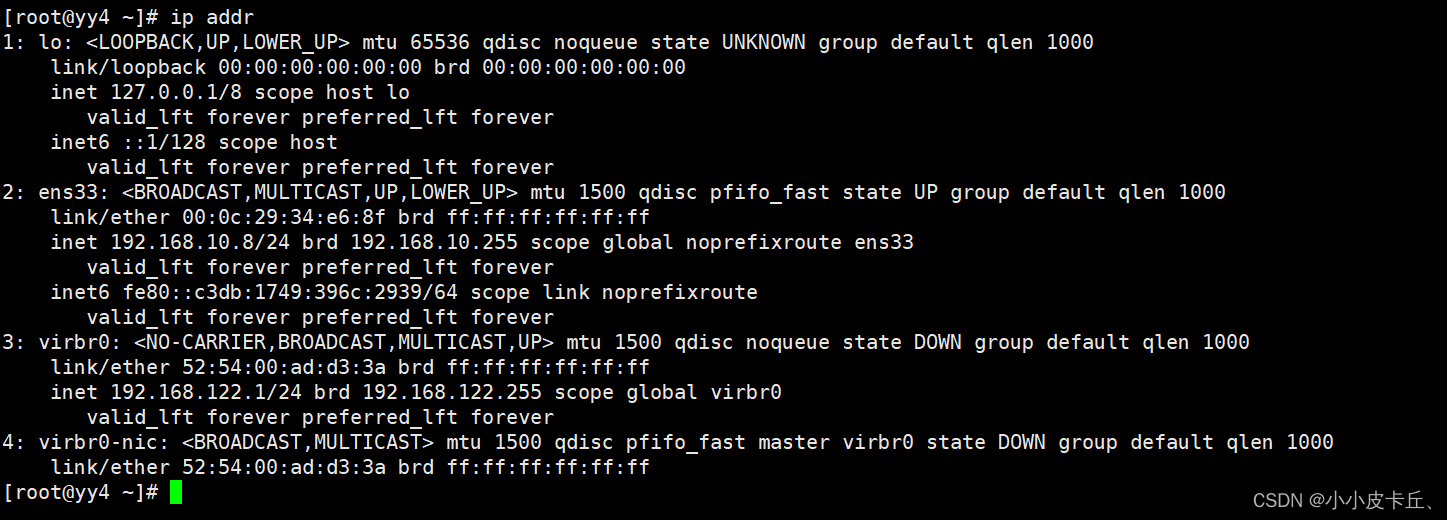

测试双机热备的效果

router_id:设为自有名称
state:设为BACKUP
priority:值低于主服务器

四、LVS+Keepalived 高可用群集的搭建

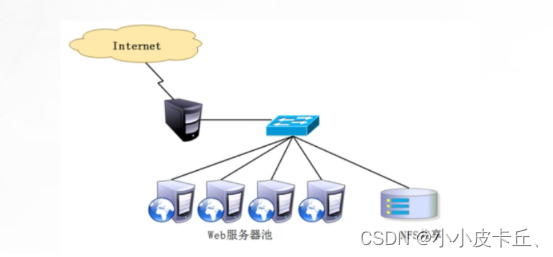

环境
主DR 服务器：192.168.10.7
备DR 服务器：192.168.10.8
Web 服务器1：192.168.10.5
Web 服务器2：192.168.10.6

4.1 配置负载调度器（主：192.168.10.7）

############################ 配置Keepalived master服务器 #################################

1. #关闭防火墙
systemctl stop firewalld.service
setenforce 0

2. #安装服务
yum -y install ipvsadm keepalived


3. #配置虚拟IP地址（VIP：192.168.10.200）
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0
vim ifcfg-ens33:0
#删除UUID，dns与网关，注意子网
NAME=ens33:0
DEVICE=ens33:0
IPADDR=192.168.10.200
NETMASK=255.255.255.255


4. #修改配置文件keeplived.conf
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf

......
global_defs {						#定义全局参数
--10行--修改，邮件服务指向本地
	smtp_server 127.0.0.1
--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
	router_id LVS_01
--14行--注释
    #vrrp_strict
}

vrrp_instance VI_1 {				#定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
    state MASTER
--21行--修改，指定承载vip地址的物理接口
    interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
    virtual_router_id 51
--23行--修改，指定优先级，数值越大优先级越高，主为100，备为90
    priority 100
    advert_int 1					#通告间隔秒数(心跳频率)
    authentication {				#定义认证信息,每个热备组保持一致
		auth_type PASS				#认证类型
--27行--修改，指定验证密码，主备服务器保持一致
        auth_pass 6666
    }
    virtual_ipaddress {				#指定群集vip地址
        192.168.10.200
    }
}
--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.10.200 80 {
    delay_loop 6					#健康检查的间隔时间(秒)
    lb_algo rr						#指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
    lb_kind DR
    persistence_timeout 50			#连接保持时间(秒)
    protocol TCP					#应用服务采用的是 TCP协议
--43行--修改，指定第一个Web节点的地址、端口
    real_server 192.168.10.5 80 {
        weight 1					#节点的权重
--45行--删除，添加以下健康检查方式
        TCP_CHECK {
			connect_port 80			#添加检查的目标端口
			connect_timeout 3		#添加连接超时(秒)
			nb_get_retry 3			#添加重试次数
			delay_before_retry 3	#添加重试间隔
		}
	}

	real_server 192.168.10.6 80 {		#添加第二个 Web节点的地址、端口
        weight 1
        TCP_CHECK {
			connect_port 80
			connect_timeout 3
			nb_get_retry 3
			delay_before_retry 3
		}
	}
}
##删除后面多余的配置##

5. #启动服务、查看虚拟网卡vip
systemctl start keepalived
ip addr show dev ens33

6. #调整proce响应参数，关闭Linux内核的重定向参数响应
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

7. #刷新一下
sysctl -p

############################# 配置ipvsadm #################################

8. #配置负载分配策略，并启动服务
ipvsadm-save >/etc/sysconfig/ipvsadm
systemctl start ipvsadm.service


9.#清空ipvsadm，并做策略
ipvsadm -C
ipvsadm -A -t 192.168.10.200:80 -s rr
ipvsadm -a -t 192.168.10.200:80 -r 192.168.10.5:80 -g
ipvsadm -a -t 192.168.10.200:80 -r 192.168.10.6:80 -g

10. #保存设置
ipvsadm
ipvsadm -ln
ipvsadm-save >/etc/sysconfig/ipvsadm

方便复制keepalived文件：

global_defs {
router_id lvs_01
}
vrrp_instance vi_1 {
state MASTER
interface ens33
virtual_router_id 51
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 6666
}
virtual_ipaddress {
192.168.10.200
}
}
virtual_server 192.168.10.200 80 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP
real_server 192.168.10.5 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.10.6 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}

4.2 配置负载调度器（备：192.168.10.8）

############################ 配置Keepalived master服务器 #################################

1. #关闭防火墙
systemctl stop firewalld.service
setenforce 0

2. #安装服务
yum -y install ipvsadm keepalived


3. #配置虚拟IP地址（VIP：192.168.10.200）
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0
vim ifcfg-ens33:0
#删除UUID，dns与网关，注意子网
NAME=ens33:0
DEVICE=ens33:0
IPADDR=192.168.10.200
NETMASK=255.255.255.255



4. #修改配置文件keeplived.conf
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf

......
global_defs {						#定义全局参数
--10行--修改，邮件服务指向本地
	smtp_server 127.0.0.1
--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
	router_id LVS_02
}

vrrp_instance VI_1 {				#定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
    state BACKUP
--21行--修改，指定承载vip地址的物理接口
    interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
    virtual_router_id 51
--23行--修改，指定优先级，数值越大优先级越高，主为100，备为90
    priority 90
    advert_int 1					#通告间隔秒数(心跳频率)
    authentication {				#定义认证信息,每个热备组保持一致
		auth_type PASS				#认证类型
--27行--修改，指定验证密码，主备服务器保持一致
        auth_pass 6666
    }
    virtual_ipaddress {				#指定群集vip地址
        192.168.10.200
    }
}
--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.10.200 80 {
    delay_loop 6					#健康检查的间隔时间(秒)
    lb_algo rr						#指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
    lb_kind DR
    persistence_timeout 50			#连接保持时间(秒)
    protocol TCP					#应用服务采用的是 TCP协议
--43行--修改，指定第一个Web节点的地址、端口
    real_server 192.168.10.5 80 {
        weight 1					#节点的权重
--45行--删除，添加以下健康检查方式
        TCP_CHECK {
			connect_port 80			#添加检查的目标端口
			connect_timeout 3		#添加连接超时(秒)
			nb_get_retry 3			#添加重试次数
			delay_before_retry 3	#添加重试间隔
		}
	}

	real_server 192.168.10.6 80 {		#添加第二个 Web节点的地址、端口
        weight 1
        TCP_CHECK {
			connect_port 80
			connect_timeout 3
			nb_get_retry 3
			delay_before_retry 3
		}
	}
}
##删除后面多余的配置##

5. #启动服务、查看虚拟网卡vip
systemctl start keepalived
ip addr show dev ens33

6. #调整proce响应参数，关闭Linux内核的重定向参数响应
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

7. #刷新一下
sysctl -p

############################# 配置ipvsadm #################################

8. #配置负载分配策略，并启动服务
ipvsadm-save >/etc/sysconfig/ipvsadm
systemctl start ipvsadm.service


9.#清空ipvsadm，并做策略
ipvsadm -C
ipvsadm -A -t 192.168.10.200:80 -s rr
ipvsadm -a -t 192.168.10.200:80 -r 192.168.10.5:80 -g
ipvsadm -a -t 192.168.10.200:80 -r 192.168.10.6:80 -g

10. #保存设置
ipvsadm
ipvsadm -ln
ipvsadm-save >/etc/sysconfig/ipvsadm

4.3 配置节点服务器 web1（192.168.10.5）

1. #关闭防火墙
systemctl stop firewalld
setenforce 0

2. #安装并开启httpd服务
yum -y install httpd
systemctl start httpd

3. #配置站点文件
vim /var/www/html/index.html
this is yuyue

4. #配置虚拟vip
vim /etc/sysconfig/network-scripts/ifcfg-lo:0
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.200
NETMASK=255.255.255.255

5. #重启网络服务，开启虚拟网卡
systemctl restart network
ifup lo:0
ifconfig lo:0

6. #设置路由
route add -host 192.168.10.200 dev lo:0
route -n

7. #调整 proc 响应参数
#添加系统只响应目的IP为本地IP的ARP请求
#系统不使用原地址来设置ARP请求的源地址，而是物理mac地址上的IP
vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

8. #刷新proc参数
sysctl -p

4.4 配置节点服务器 web2（192.168.10.6）

1. #关闭防火墙
systemctl stop firewalld
setenforce 0

2. #安装并开启httpd服务
yum -y install httpd
systemctl start httpd

3. #配置站点文件
vim /var/www/html/index.html
this is yangshuo

4. #配置虚拟vip
vim /etc/sysconfig/network-scripts/ifcfg-lo:0
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.200
NETMASK=255.255.255.255

5. #重启网络服务，开启虚拟网卡
systemctl restart network
ifup lo:0
ifconfig lo:0

6. #设置路由
route add -host 192.168.10.200 dev lo:0
route -n

7. #调整 proc 响应参数
#添加系统只响应目的IP为本地IP的ARP请求
#系统不使用原地址来设置ARP请求的源地址，而是物理mac地址上的IP
vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

8. #刷新proc参数
sysctl -p
