计算机三级（网络技术）一综合题(DHCP工作流程)

考点内容

1. 一般情况（初次）
2. 续约、执行ipconfig/renew
3. 释放后重获地址：依次执行ipconfig,/release和ipconfig/renew

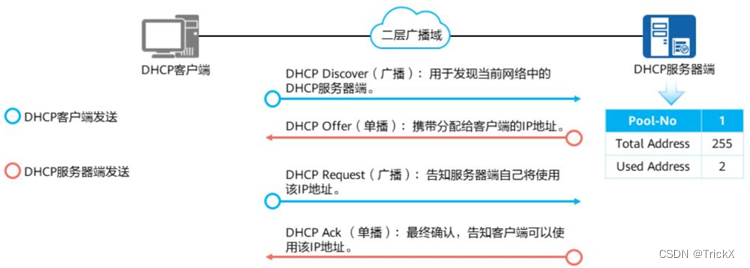

初次获取地址

客户机发往服务器的报文

discover/request:源地址：0.0.0.0
                           目的地址：255.255.255.255

服务器发往客户机的报文 （服务器发出的包源IP都是服务器的IP地址）
offer/ack:源地址：DHCP服务器地址
                目的地址：255.255.255.255

DHCP release是客户机向DHCP服务器发送释放地址租约的请求。

则源IP地址为客户机lP地址，目的IP地址为DHCP服务器地址

Message Type信息类型

1 DHCP Discover
2 DHCP Offer
3 DHCP Request
4 DHCP Decline
5 DHCP Ack
6 DHCP Negative Ack
7 DHCP Release


例题1

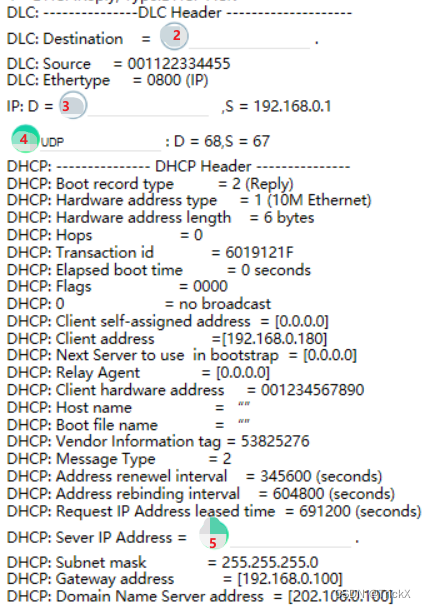

某客户机使用DHCP获取IP地址等信息，其获取IP地址过程中捕获的条报文及对第2条报文分析如下所示。请分析其中的信息，补全内容。

1. 考察DHCP的工作流程，第二个包是 服务器发给客户机的offer报文
2. DLC指的是MAC地址，这时客户端还没有IP地址，进行广播，所以为广播MAC地址 FFFF FFFF FFFF
3. 应该分析的是第二条报文也就是offer报文，是 服务器发给客户机的，源地址的DHCP服务器的IP地址，目的地址是255.255.255.255（应该这时客户端还没有IP地址，进行广播）
4. 填的DHCP的端口号，DHCP是基于UDP协议的，端口号为 68 67
5. 填DHCP服务器的IP地址，从上面源IP地址可以看出，服务器IP地址为 192.168.0.1

例题2

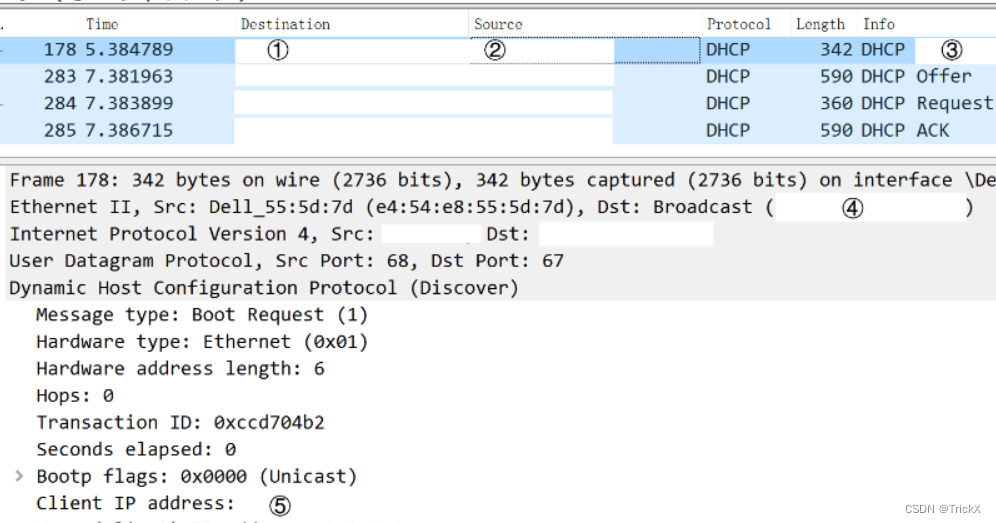

下图为DHCP客户机获取IP地址等配置信息时，使用Wareshark软件捕获报文中的条报文，图中对编号为178的报文进行了解析。

1. DHCP discover 包的目的IP地址为 255.255.255.255
2. DHCP discover 包的目的IP地址为 0.0.0.0.0
3. DHCP工作流程的第一个包为DHCP Discover
4. Discover包的目的MAC地址（广播 Broadcast）ff:ff:ff:ff:ff:ff
5. 客户端的IP地址为 0.0.0.0（应该是第一个包Discover 客户端还没有IP地址）

地址续约

例题1

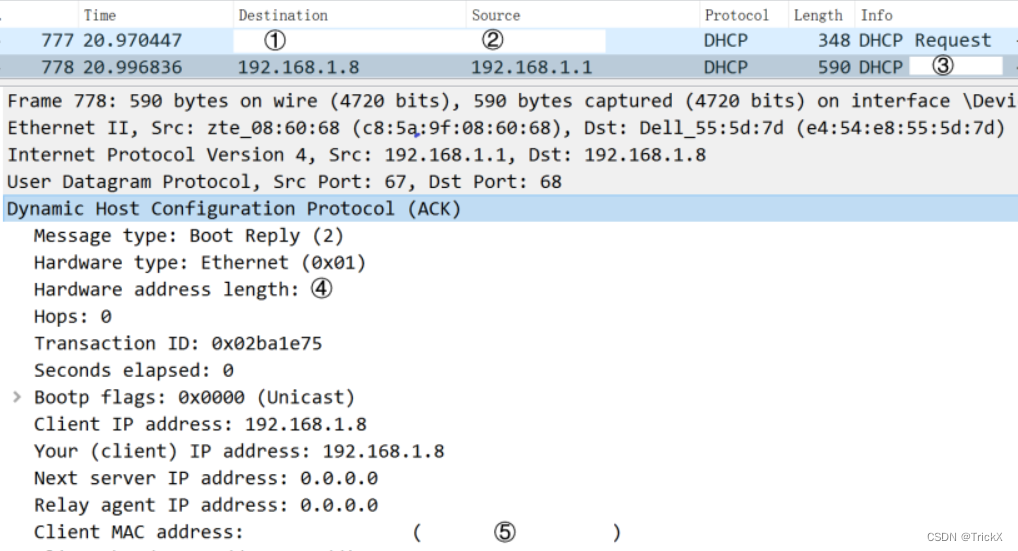

下图是在DHCP客户机上进行地址续约时，使用Wareshark软件捕获报文中的其中两条报文，

1. 填写的是续约发出DHCP Request的目的地址，是客户端发往服务器的，可以通过778行报文，它是DHCP ACK，服务器发给客户端的，所有填192.168.1.1
2.  填写的是续约发出DHCP Request的源 即 192.168.1.8
3. 填写的是续约发出DHCP Ack,是服务器发给客户机的
4. 该处要填入的是客户机的MAC地址长度，该地址指6 bytes的Mac地址，即 6
5. 客户端的MAC地址，因为是ACK是服务器发给客户端的，所以目的MAC就是客户端的MAC地址，即e4:54:e8:55:5d:7d

例题2

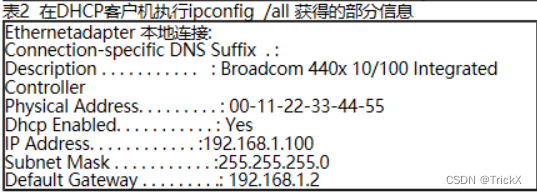

如表1所示，在DHCP客户机对1P地址续约时捕获了2条报文，表中列出报文的摘要信息并对第2条报文进行了解析，表2是在该客户机捕获上述报文后执行ipconfig/al命令后得到的部分信息。

1. DHCP requset是由客户机发给服务器的，因为是在地续约期间捕获两条续约报文的，所以客户端现在有IP地址。该处的源地址是未分配P地址时的自设地址(self-assigned address)为192.168.1.100
2. 因为是在地续约期间捕获两条续约报文，因此DHCP客户机知道DHCP服务器的IP地址，因此发送请求时，不在使用广播，而是直接针对DHCP服务器进行发送信息，server IP address为192.168.1.1
3. ACK报文是服务器发给客户端的，所以源地址为 192.168.1.1
4. ACK报文是服务器发给客户端的，所以目的地址为 192.168.1.100
5. 填客户端的MAC地址，通过表2可知，为00-11-22-33-44-55（或001122334455）

例题3

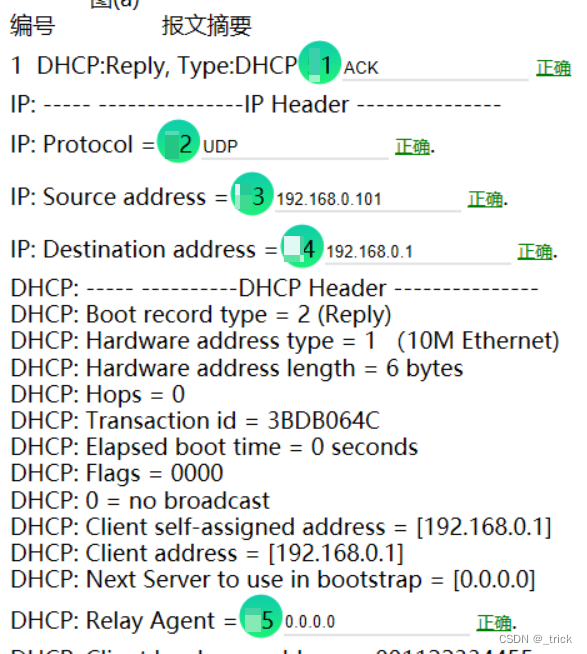

网络管理员使用DHCP服务器对公司内部主机的IP地址进行管理。在DHCP客户机行"ipconfig/Iall”得到的部分信息如下所示，该客户机在进行地址续约时捕获的其中1条报文及相关分析如下所示。

Ethernet adapter本地连接：
Connection-specific DNS Suffix.
Physical Address.....:00-11-22-33-44-55
Dhcp Enabled...........:Yes
IP Address.......:192.168.0.1
Subnet Mask ......:255.255.255.0
Default Gateway........:192.168.0.100
DHCP Server.........:192.168.0.101
DNS Server.....:192.168.0.102

1. 报文为客户机在进行地址续约时捕获的，根据报文摘要"DHCP:Repy,Type:DHCP”可知，此条报文为续约回复报文，报文类型为ACK。
2. DHCP服务器的"DHCP确认”消息采用广播方式发送，DHCP的广播方式采用的是UDP连接
3. DHCP服务器广播"DHCP确认(DHCP ack)”消息，将IP地址分配给DHCP客户机。在续约IP地址过程中，其源IP地址为DHCP服务器地址。192.168.0.101
4. DHCP服务器广播"DHCP确认(DHCP ack)"消息，将IP地址分配给DHCP客户机。在续约IP地址过程中，其目的IP地址为客户机当前使用的IP地址。192.168.0.1
5. HOPS的值为0，说明没有中继，并且DHCP服务器的“DHCP确认”消息是广播的，所以应答地址为0.0.0.0。

释放后重获地址

例题1

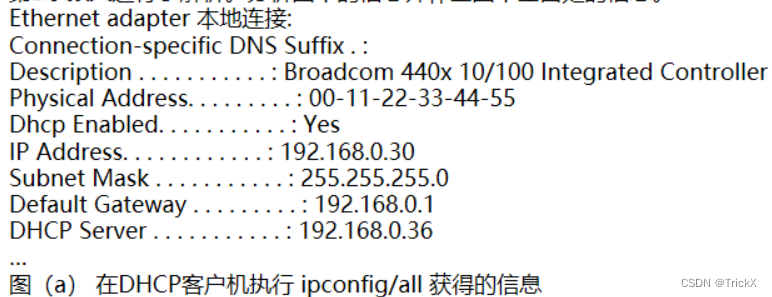

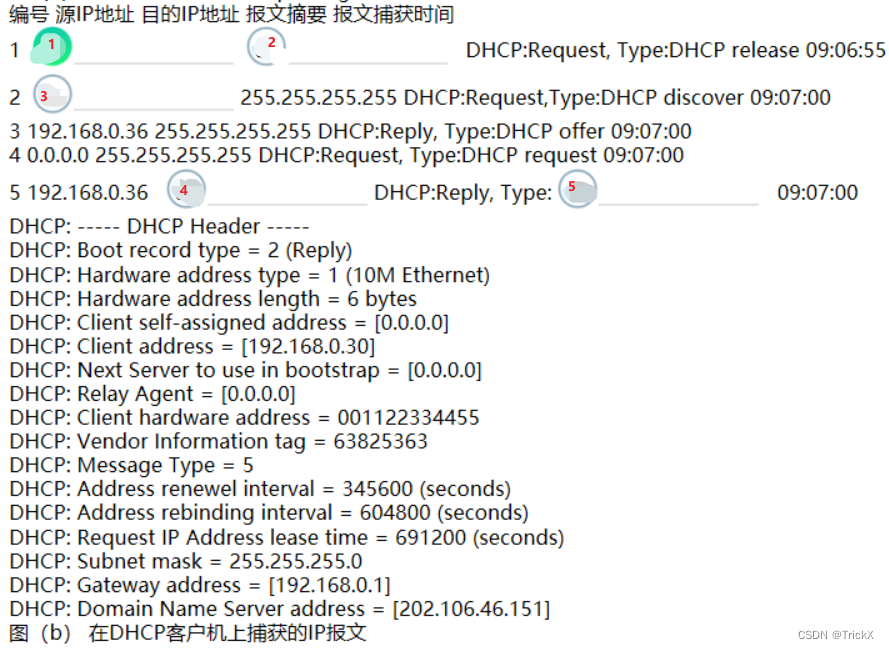

在某DHCP客户机执行ipconfig/al命令后得到的部分信息如图(a)所示。图(b)是在该客户机上依次执行ipconfig /release和ipconfig /renew时捕获的报文，并对其中第5条报文进行了解析。

1. 由DHCP release知，该过程是客户机向DHCP服务器发送释放地址租约的请求。则源IP地址为客户机lP地址，目的IP地址为DHCP服务器地址。根据表b可以知道客户机的IP地址为192.168.0.30
2. 目的IP地址为DHCP服务器地址，根据图a，填192.168.0.36
3. 报文为Discover ，所有源地址为0.0.0.0
4. 第五条报文为DHCP ACK，目的IP为 255.255.255.255
5.  第五条报文为DHCP ACK
