MGRE环境下的OSPF实验

最新推荐文章于 2025-05-23 19:45:00 发布
最新推荐文章于 2025-05-23 19:45:00 发布
阅读量93 收藏
点赞数
分类专栏： HCIP 文章标签： 网络 服务器 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_63781898/article/details/126950774
版权
本文介绍了一个基于GRE隧道的网络配置案例，包括多点隧道建立、NHRP注册及OSPF路由协议配置等内容。通过详细步骤展示了如何实现私有网络间的互通，并通过调整优先级来控制DR选举。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

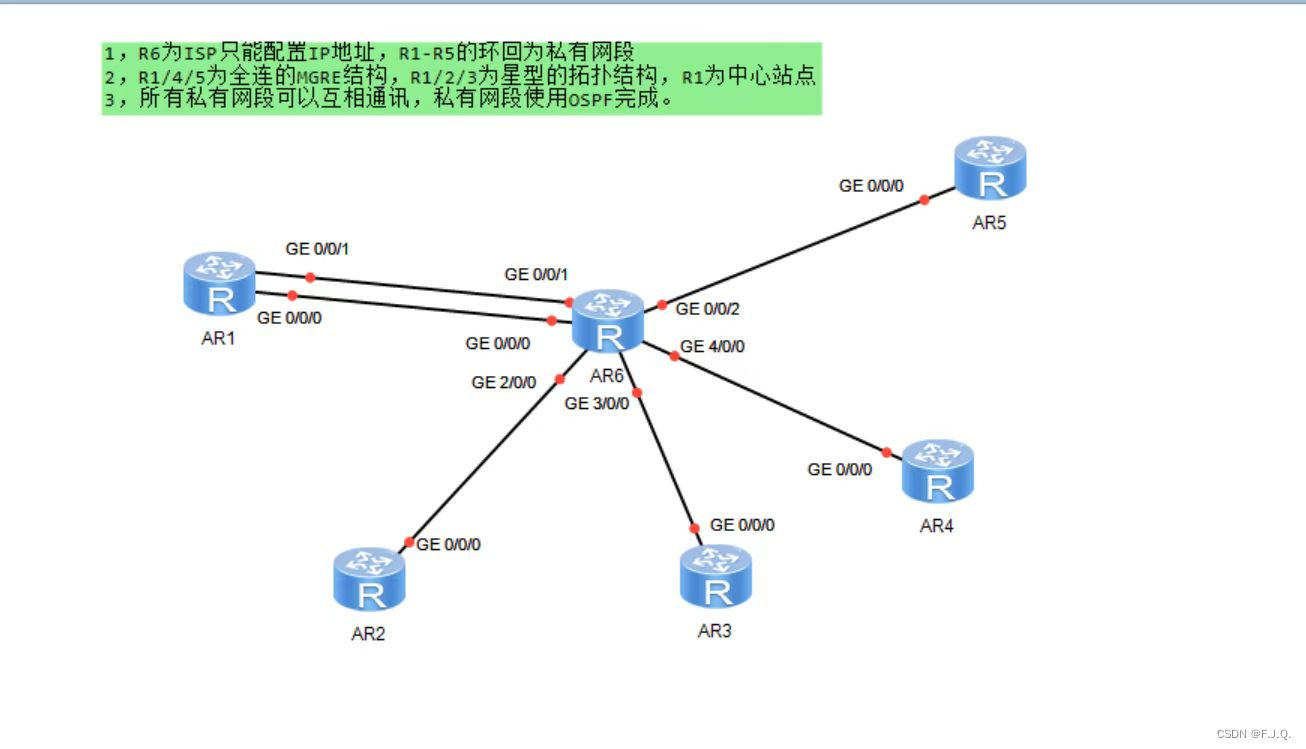

一、实验内容

二、实验步骤

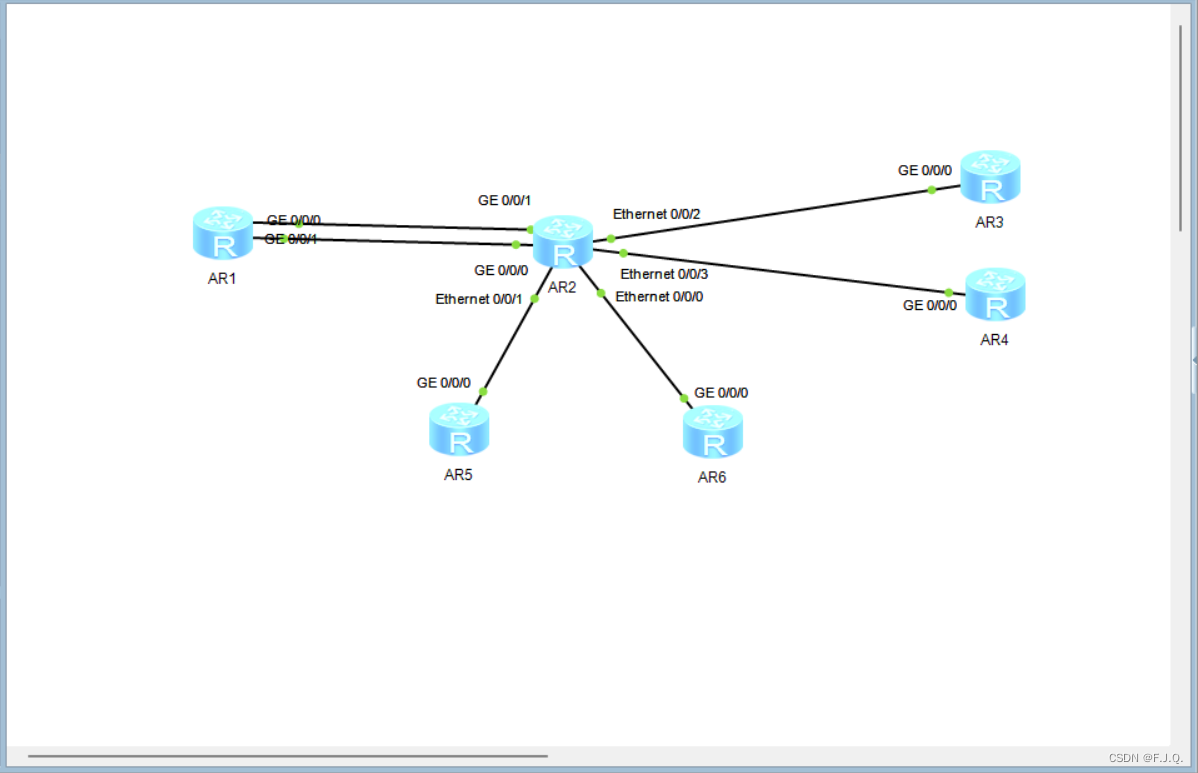

1、实验拓扑

2、配置ip

3、对三台路由器进行中心配置

         4、有私有网段可以互相通讯，私有网段使用OSPF完成。

 三、修改R2,R3的优先级，把R2，R3的优先级改为0，让他们放弃选举

一、实验内容

二、实验步骤

1、实验拓扑

2、配置ip

R1
[r1]int l0
[r1-LoopBack0]ip add 192.168.1.1 24
[r1-LoopBack0]q
[r1]int GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]ip add 1.0.0.1 24
R2
[r2]int l0
[r2-LoopBack0]ip add 192.168.2.1 24
[r2-LoopBack0]q
[r2]interface GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]ip add 2.0.0.1 24
R3
[r3]int l0
[r3-LoopBack0]ip add 192.168.3.1 24
[r3-LoopBack0]q
[r3]int GigabitEthernet 0/0/0
[r3-GigabitEthernet0/0/0]ip add 3.0.0.1 24
R4
[r4]int l0
[r4-LoopBack0]ip add 192.168.4.1 24
[r4-LoopBack0]q
[r4]int GigabitEthernet 0/0/0
[r4-GigabitEthernet0/0/0]ip add 4.0.0.1 24
R5
[r5]int l0
[r5-LoopBack0]ip add 192.168.5.1 24
[r5-LoopBack0]q
[r5]int GigabitEthernet 0/0/0
[r5-GigabitEthernet0/0/0]ip add 5.0.0.1 24
R6
[isp]int GigabitEthernet 0/0/0
[isp-GigabitEthernet0/0/0]ip add 1.0.0.2 24
[isp]int GigabitEthernet 0/0/1
[isp-GigabitEthernet0/0/1]ip add 2.0.0.2 24
[isp]int GigabitEthernet 0/0/2
[isp-GigabitEthernet0/0/2]ip add 3.0.0.2 24
[isp]int GigabitEthernet 4/0/0
[isp-GigabitEthernet4/0/0]ip add 4.0.0.2 24
[isp]int GigabitEthernet 4/0/1
[isp-GigabitEthernet4/0/1]ip add 5.0.0.2 24

 3、对三台路由器进行中心配置

R1
[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ip add 192.168.6.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp
[r1-Tunnel0/0/0]source 1.0.0.1
[r1-Tunnel0/0/0]nhrp network-id 100
R2
[Huawei]int Tunnel 0/0/0
[Huawei-Tunnel0/0/0]ip add 192.168.6.2 24
[Huawei-Tunnel0/0/0]tunnel-protocol gre p2mp
[Huawei-Tunnel0/0/0]source 4.0.0.1
[Huawei-Tunnel0/0/0]nhrp network-id 400
R5
[r5]int Tunnel 0/0/0
[r5-Tunnel0/0/0]ip add 192.168.6.3 24
[r5-Tunnel0/0/0]tunnel-protocol gre p2mp
[r5-Tunnel0/0/0]source 5.0.0.1
[r5-Tunnel0/0/0]nhrp network-id 500

把每台路由器向另外两台进行注册配置

R1

[r1]int Tunnel 0/0/0
[r1-Tunnel0/0/0]source GigabitEthernet 0/0/0
[r1-Tunnel0/0/0]nhrp network-id 400
[r1-Tunnel0/0/0]nhrp network-id 500
[r1-Tunnel0/0/0]nhrp entry 192.168.6.2 4.0.0.1 register
[r1-Tunnel0/0/0]nhrp entry 192.168.6.3 5.0.0.1 register

R4

[Huawei]int Tunnel 0/0/0
[Huawei-Tunnel0/0/0]source GigabitEthernet 0/0/0
[Huawei-Tunnel0/0/0]nhrp network-id 100
[Huawei-Tunnel0/0/0]nhrp network-id 500
[Huawei-Tunnel0/0/0]nhrp entry 192.168.6.1 1.0.0.1 register
[Huawei-Tunnel0/0/0]nhrp entry 192.168.6.3 5.0.0.1 register

R5

[r5]int Tunnel 0/0/0
[r5-Tunnel0/0/0]source GigabitEthernet 0/0/0
[r5-Tunnel0/0/0]nhrp network-id 100
[r5-Tunnel0/0/0]nhrp network-id 400
[r5-Tunnel0/0/0]nhrp entry 192.168.6.1 1.0.0.1 register
[r5-Tunnel0/0/0]nhrp entry 192.168.6.2 4.0.0.1 register

 对中心路由r1进行以下配置

[r1]interface Tunnel 0/0/1
[r1-Tunnel0/0/1]ip add 192.168.7.1 24
[r1-Tunnel0/0/1]tunnel-protocol gre p2mp
[r1-Tunnel0/0/1]source 6.0.0.1
[r1-Tunnel0/0/1]nhrp network-id 200

 再对两个分支r2，r3进行配置

[r2]interface Tunnel 0/0/1
[r2-Tunnel0/0/1]ip add 192.168.7.2 24
[r2-Tunnel0/0/1]tunnel-protocol gre p2mp
[r2-Tunnel0/0/1]source GigabitEthernet 0/0/0
[r2-Tunnel0/0/1]nhrp network-id 200
[r2-Tunnel0/0/1]nhrp entry 192.168.7.1 6.0.0.1 register

[r3]int Tunnel 0/0/1
[r3-Tunnel0/0/1]ip add 192.168.7.3 24
[r3-Tunnel0/0/1]tunnel-protocol gre p2mp
[r3-Tunnel0/0/1]source GigabitEthernet 0/0/0
[r3-Tunnel0/0/1]nhrp network-id 200
[r3-Tunnel0/0/1]nhrp entry 192.168.7.1 6.0.0.1 register

4、有私有网段可以互相通讯，私有网段使用OSPF完成。

[r1]ospf 1 router-id 2.2.2.2
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0


[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.2.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 192.168.4.1 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.0.0.0 0.0.0.255

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 192.168.5.1 0.0.0.0
[r5-ospf-1-area-0.0.0.0]network 5.0.0.0 0.0.0.255

将R1、R4、R5的接口类型改为Broadcast类型

[r1-Tunnel0/0/0]ospf network-type broadcast
[r4-Tunnel0/0/0]ospf network-type broadcast
[r5-Tunnel0/0/0]ospf network-type broadcast

 三、修改R2,R3的优先级，把R2，R3的优先级改为0，让他们放弃选举

​
[r2]int t0/0/1
[r2-Tunnel0/0/1]ospf dr-priority 0
[r3-Tunnel0/0/1]ospf dr-priority 0

​

达到全网可通
