软件体系结构建模

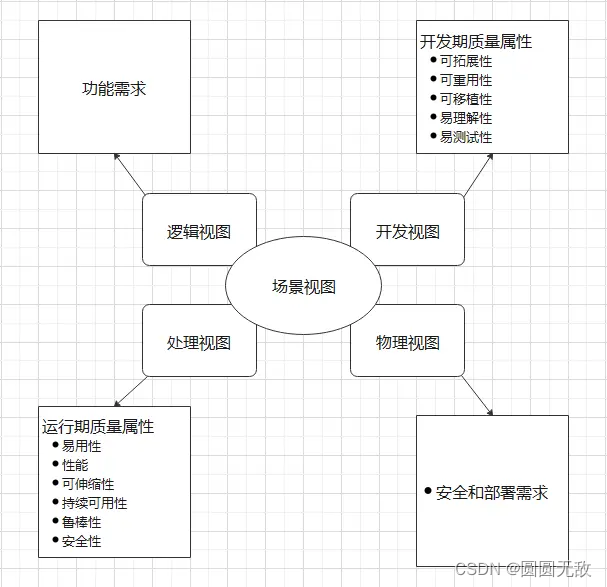

一、“4+1”视图模型

逻辑视图（用户）

用于描述系统的功能需求，给用户提供哪些服务。以及描述系统软件功能拆解后的组件关系，组件约束和边界（用类图表示，交互图，顺序图，状态图，e_r图）

物理视图（系统工程师）

最终运行在物理或软件环境（部署图）

进程视图（集成者）

描述系统软件组件之间的通信时序，数据输入和输出（时序图和流程图）

开发试图（程序员，项目经理）

开发视图关注软件开发环境下实际模块的组织，反映系统开发的实施过程（包图）

场景视图（用户，评估人）

描述系统的参与者于功能用例之间的关系，反映系统的最终需求和交互设计（用例图）

二、软件体系结构的建模方法

结构化开发方法

面向对象开发方法

基于构件的开发方法

基于体系结构的开发方法

三、软件系统的需求种类繁多

需求：

功能需求

非软件需求：约束，运行期质量属性，开发期质量属性

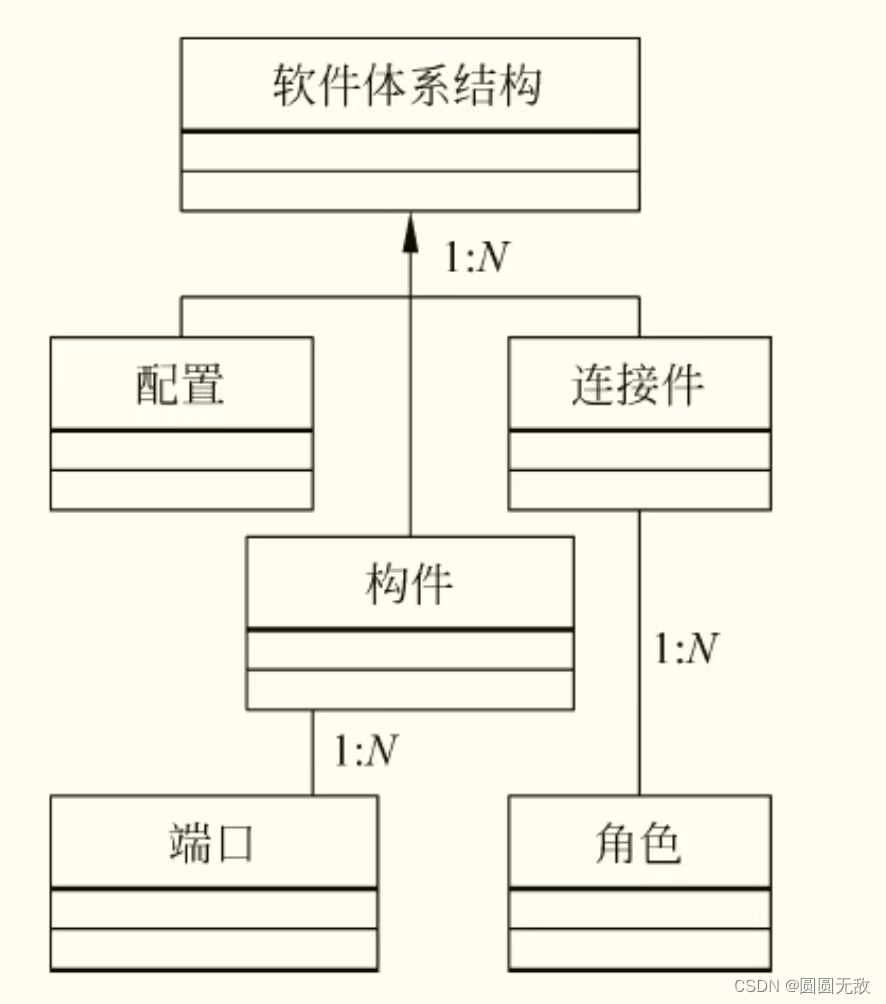

四、软件体系结构的核心模型

 五、软件体系结构完整的生命周期模型包括

1.需求分析阶段

2.建立软件体系结构阶段

3.设计阶段

4.实现阶段

六、软件设计的生命周期

问题定义及规划、需求分析、系统设计、软件编程、软件测试和软件维护等阶段

七、软件体系结构设计阶段：

主要任务包括制定整体的系统架构，这涉及到如何分层、模块化或组件化地构建系统以便于开发和维护。接下来，需要对每个系统模块进行详细设计，明确它们的功能、接口、数据结构和内部算法。此外，数据设计也至关重要，需要考虑存储哪些数据以及如何组织和管理数据。算法设计则关注于系统需要进行的计算和处理，选择最优算法来满足性能要求。同时，还需要设计系统的用户界面，确保其易用性和可维护性。最后，制定出详尽的测试计划以确保系统的质量。

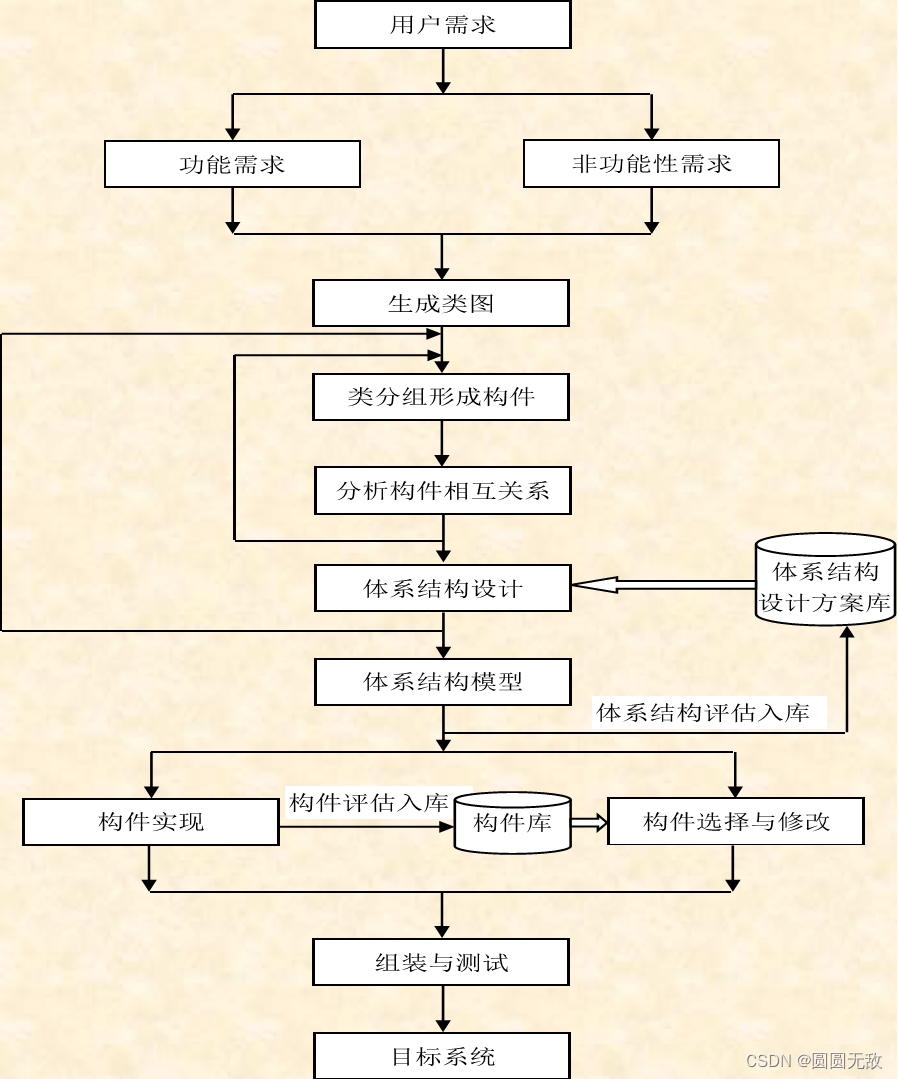

八、基于软件体系结构的开发流程图
