第八章考点一——8259（可编程中断控制器）的结构、功能和工作方式

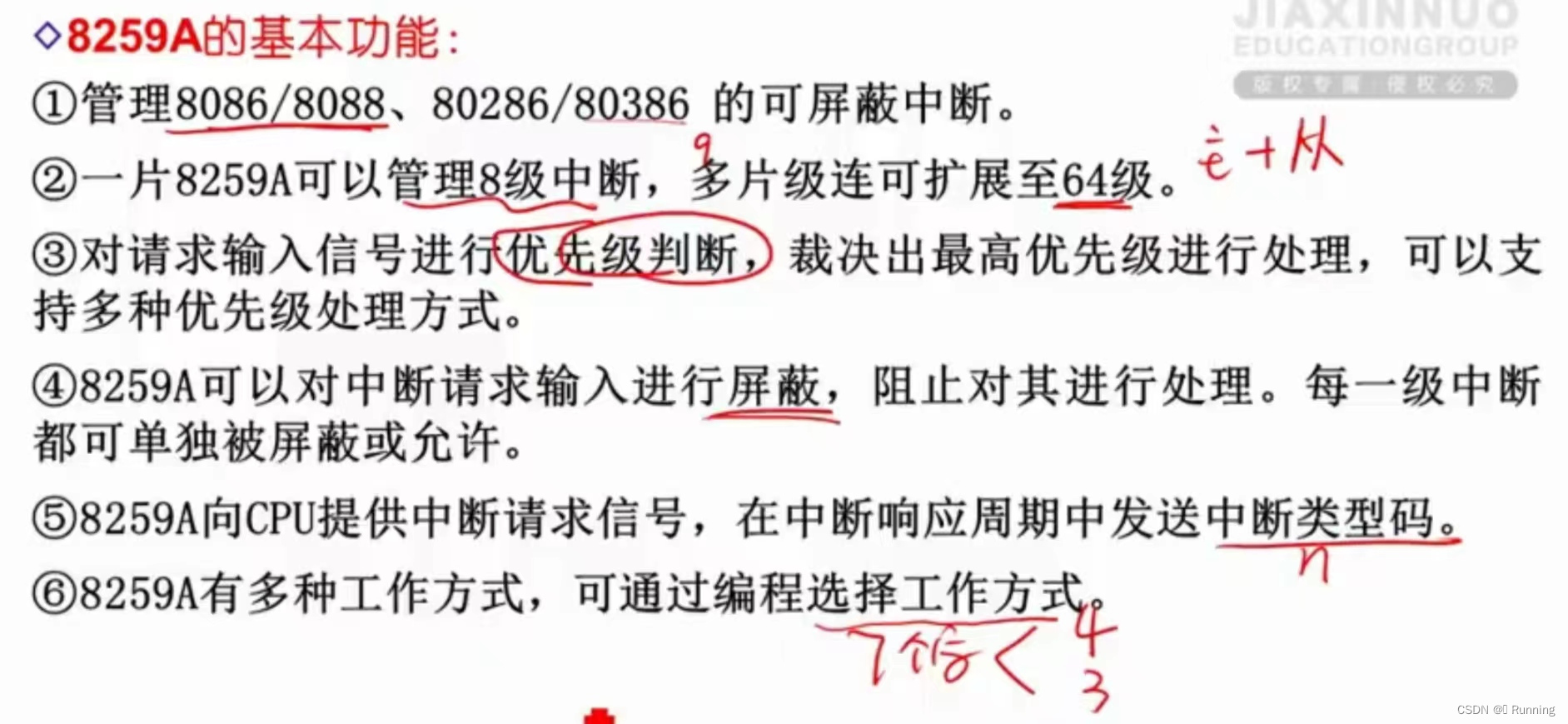

 1.功能

8259是8位芯片

2.

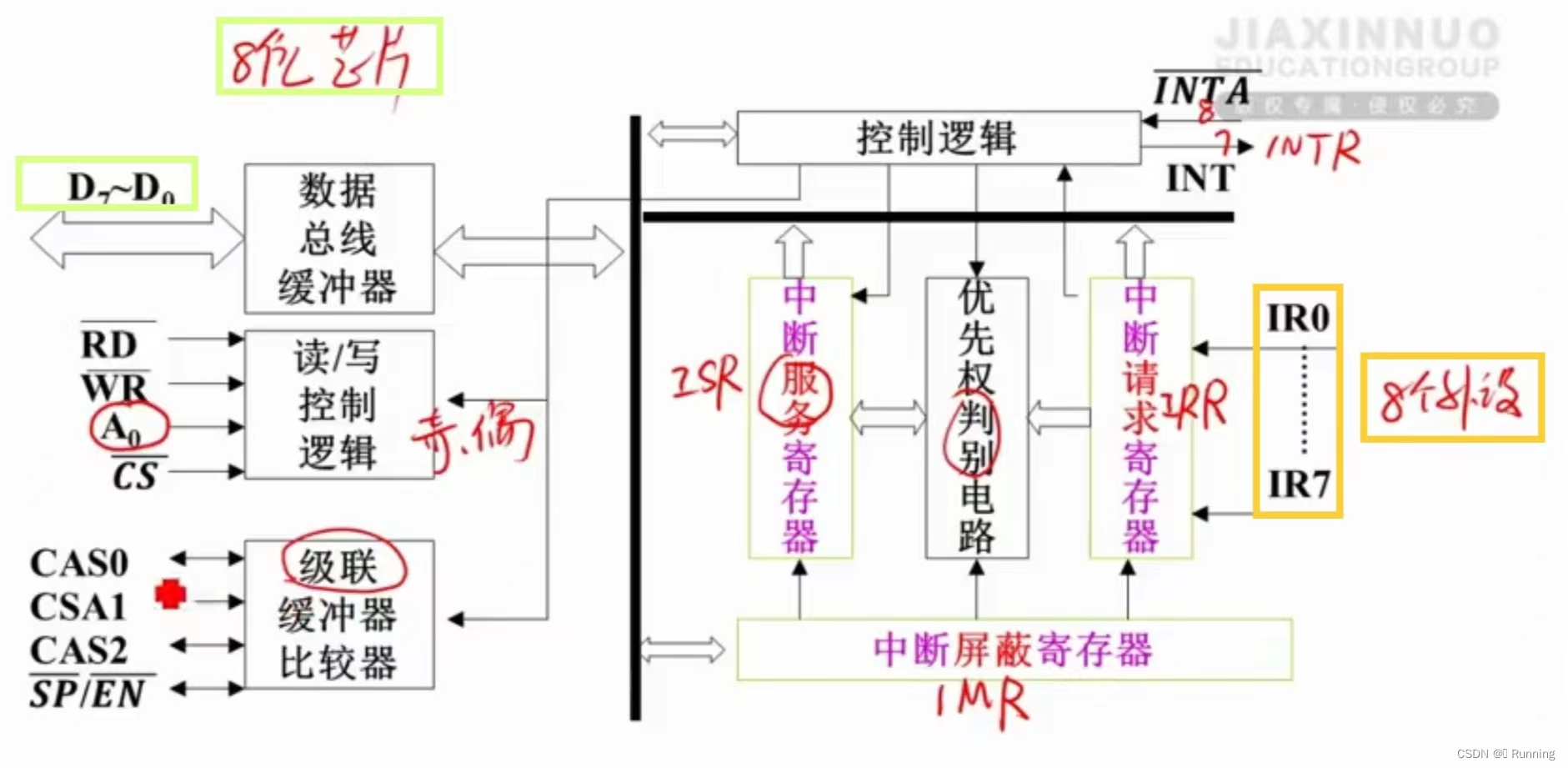

2.结构

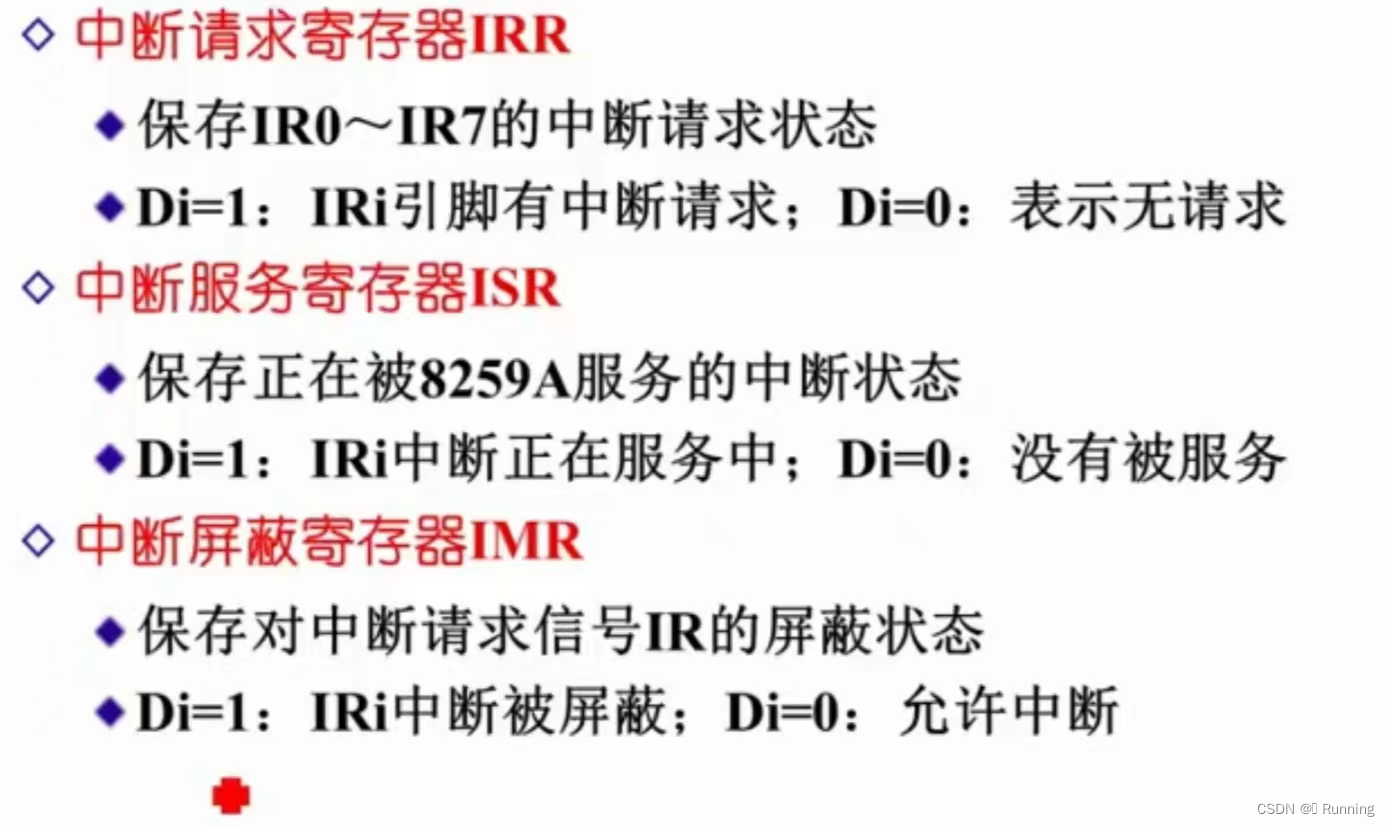

a、内部寄存器(都是8位寄存器)

（1）中断请求寄存器 IRR

（2）中断服务寄存器 ISR

（3）中断屏蔽寄存器 IMR

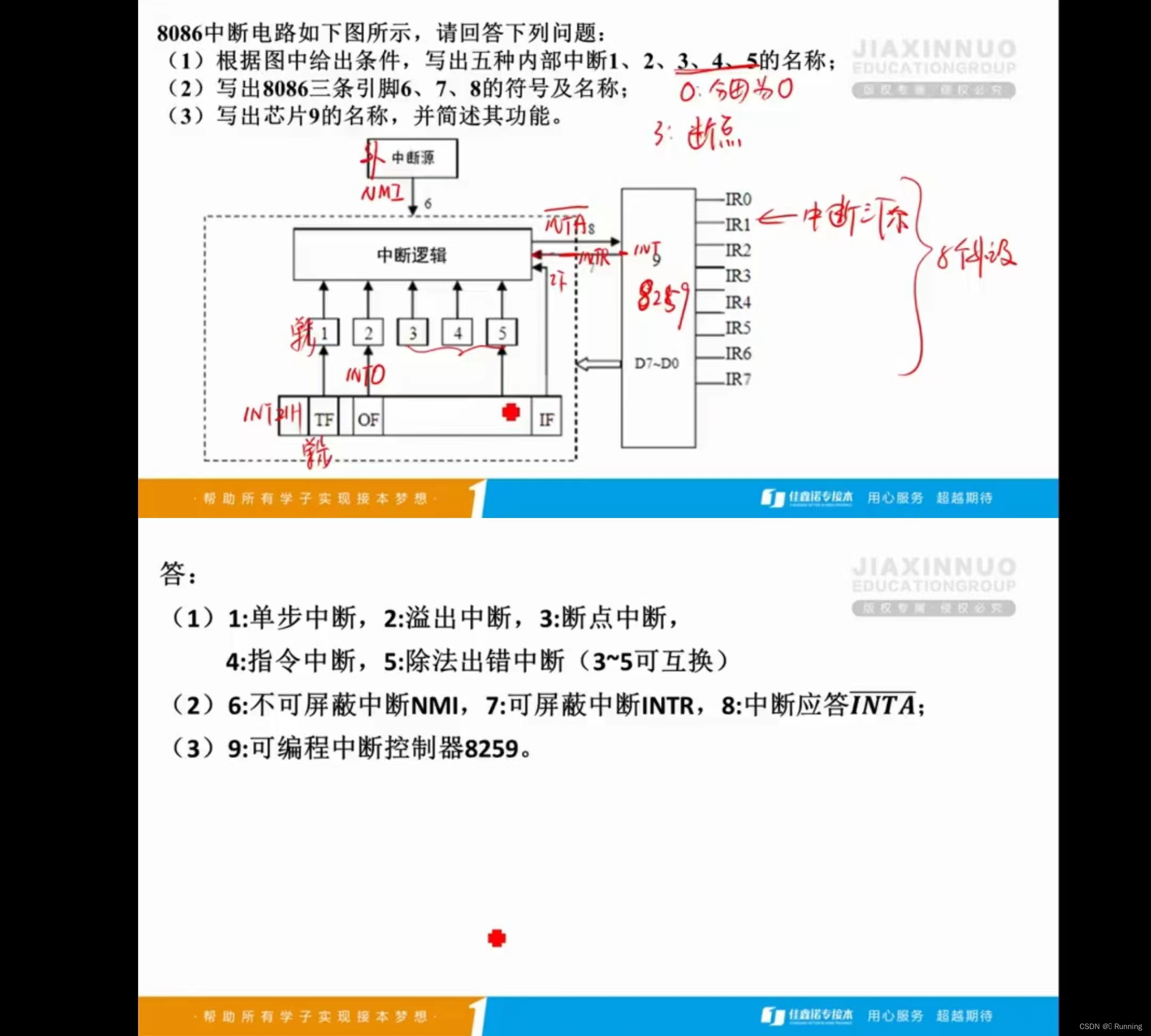

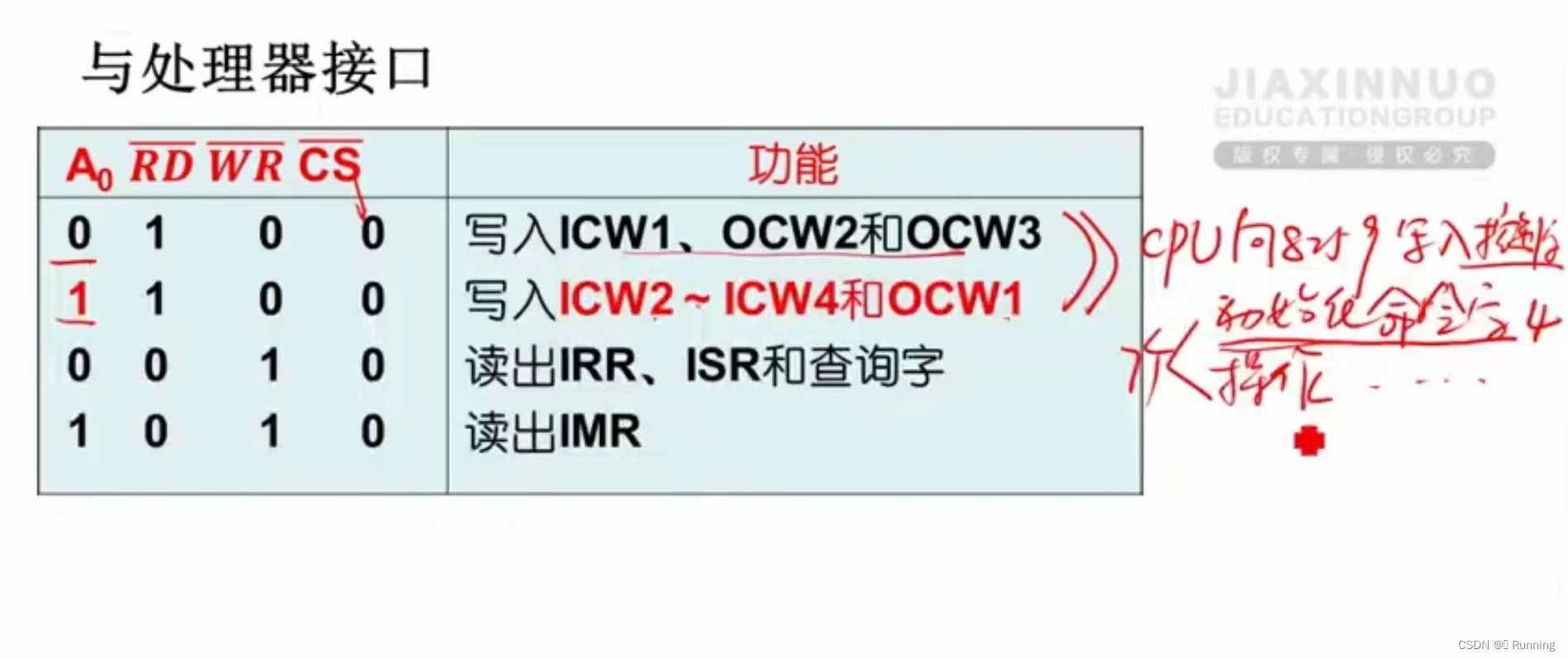

b、与处理器接口

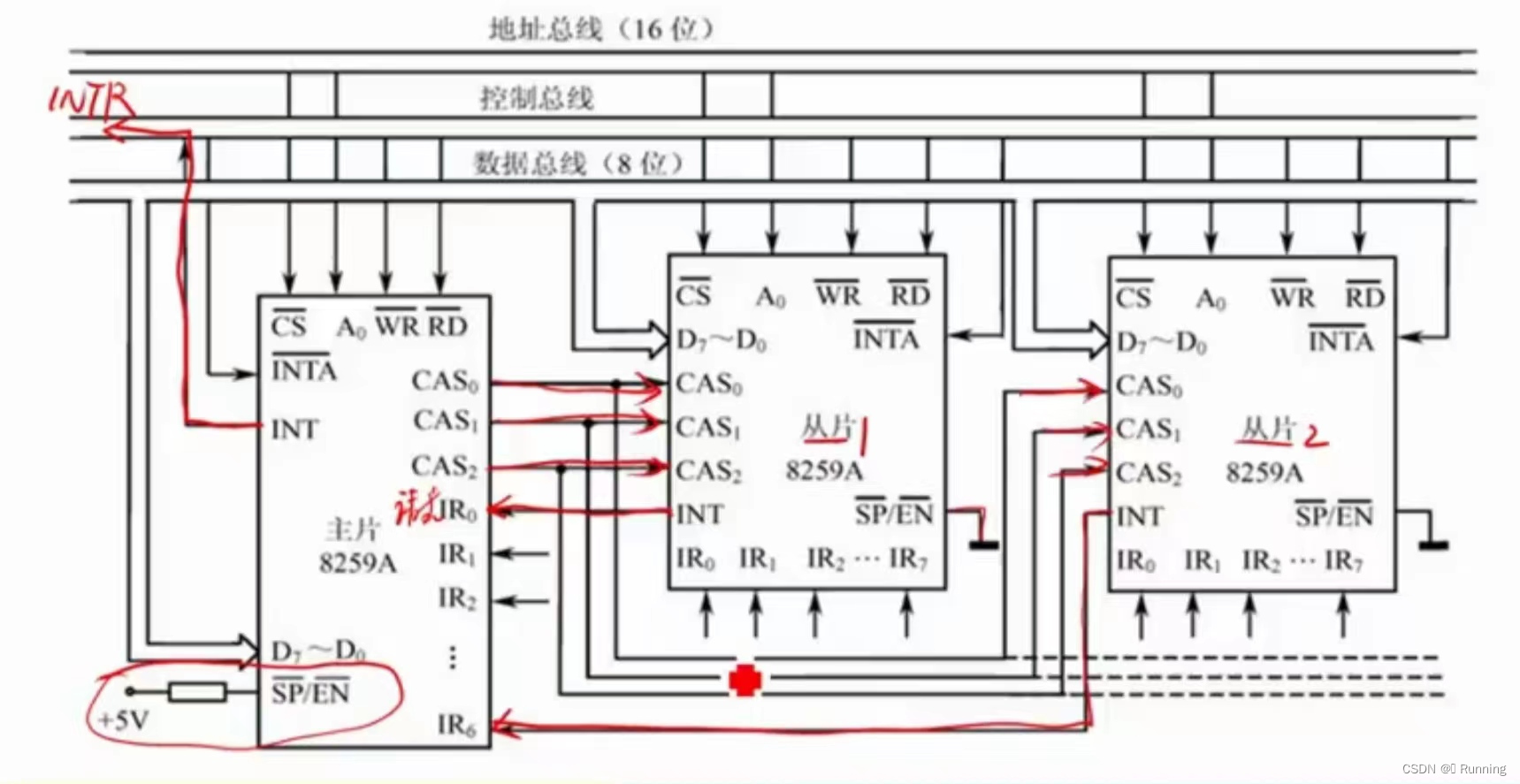

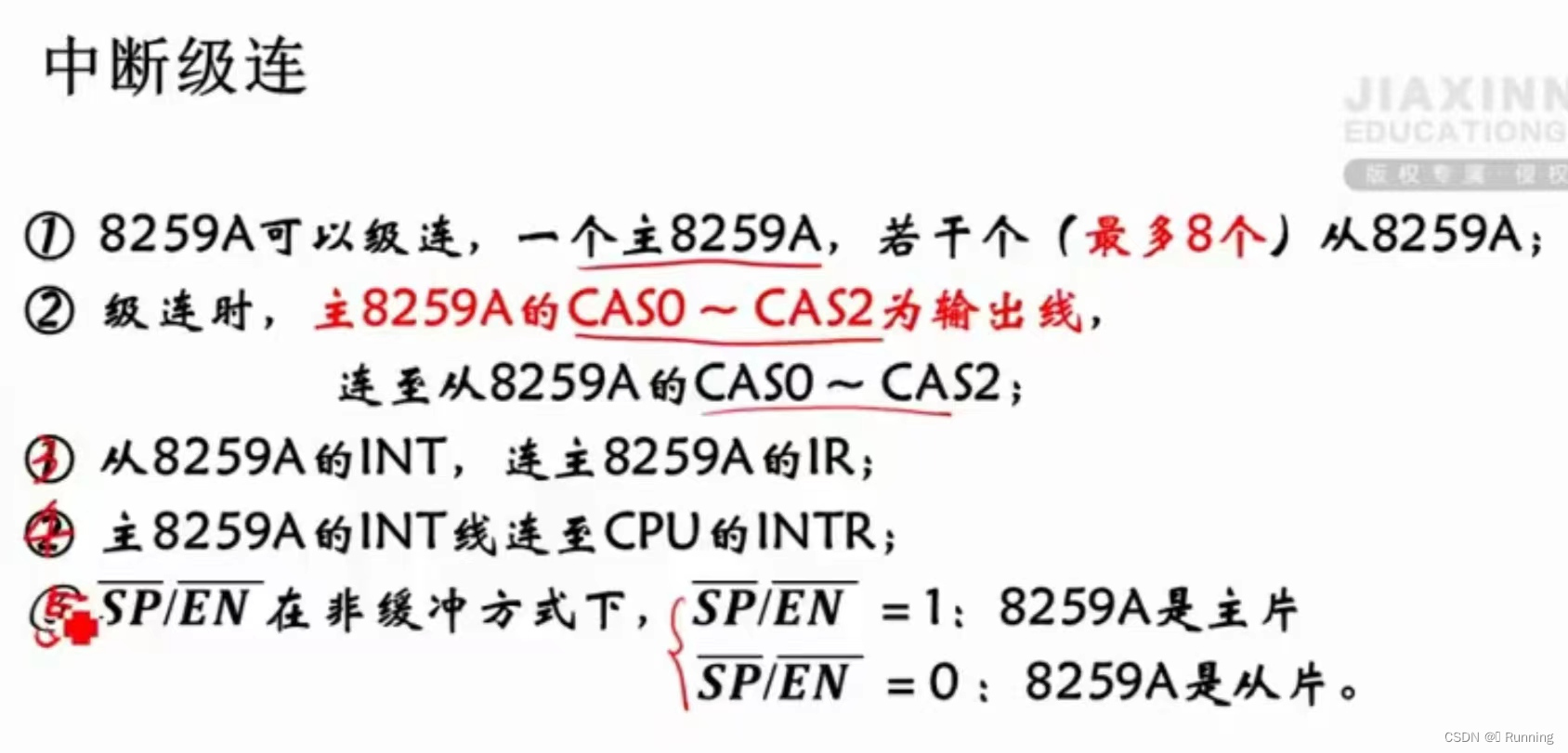

c、中断级连





IRR=11000111=0C7H说明D0,D1,D2,D6,D7分别向8259A的IR0,IR1,IR2,IR6,IR7引脚发中断请求

5个中断请求中D0优先级最高，故先被8259A服务(求ISR：D0=1，其余位为0)，ISR=00000001=01H


IRR的5个中断请求除去被8259A服务的中断请求：IMR=11000110=0C6H

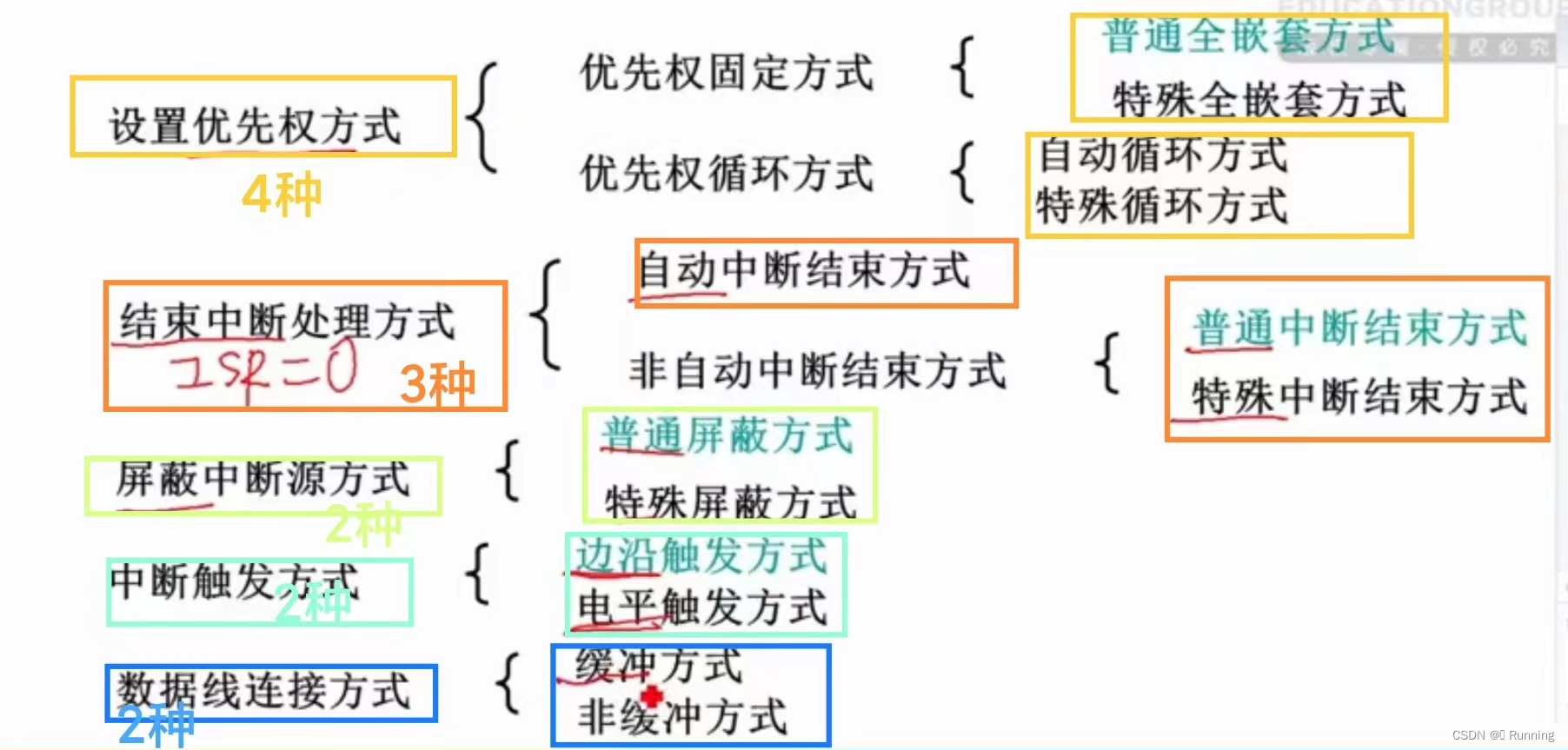

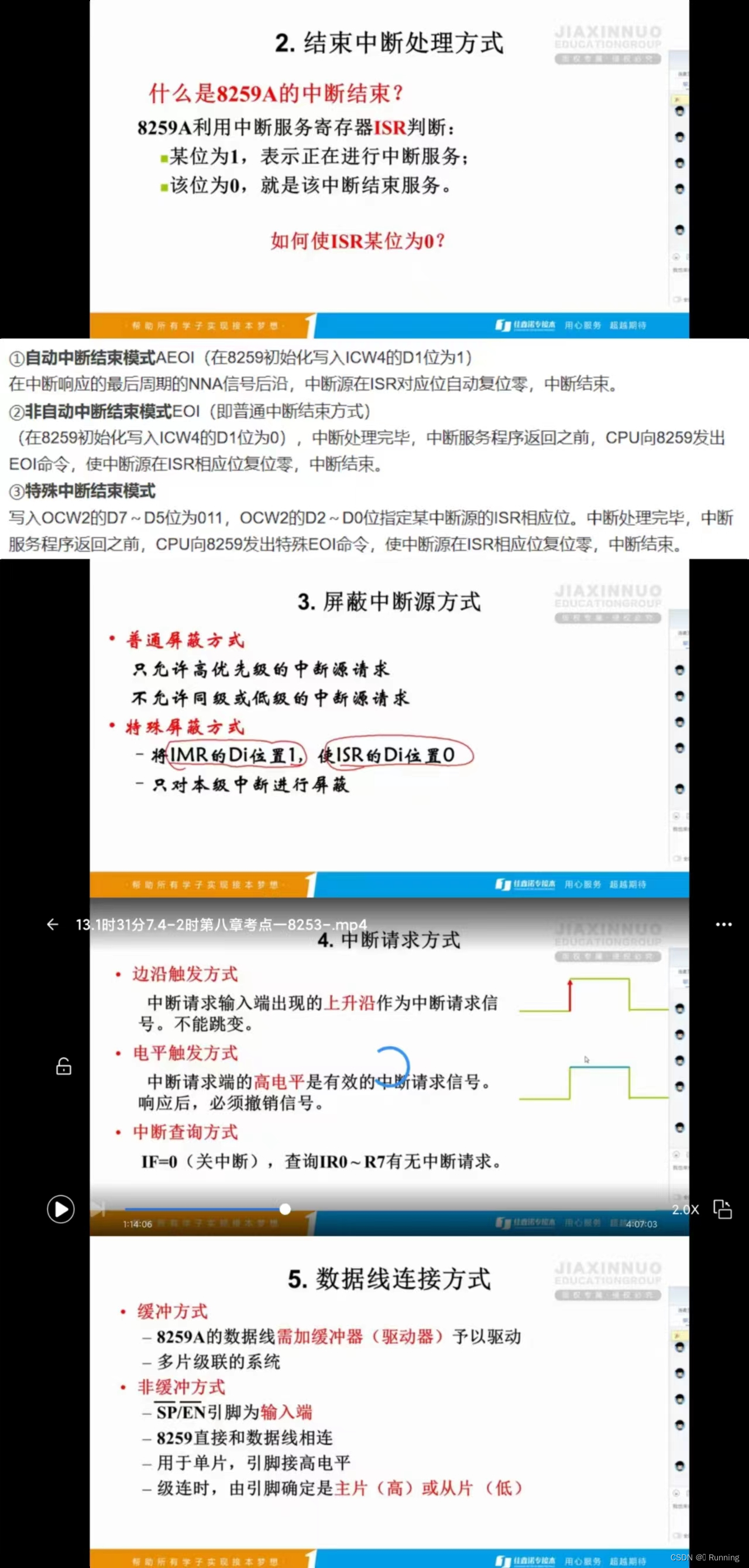

3. 工作方式：



（1）优先级方式
①普通全嵌套方式

• 固定优先级，从高到低依次为 I R 0 ∼ I R 7
• 禁止低级或同级嵌套（允许高级嵌套）

②特殊全嵌套方式

• 允许同级嵌套。

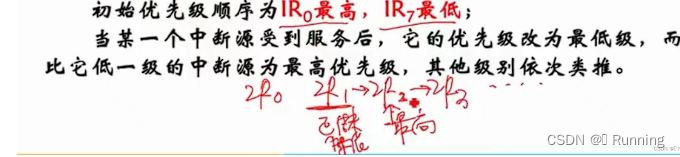

③优先级自动循环方式

刚服务过的中断优先级最低，相邻高序号的中断优先级最高，依次循环。

④优先级特殊循环方式

指定某个中断其优先级最低。

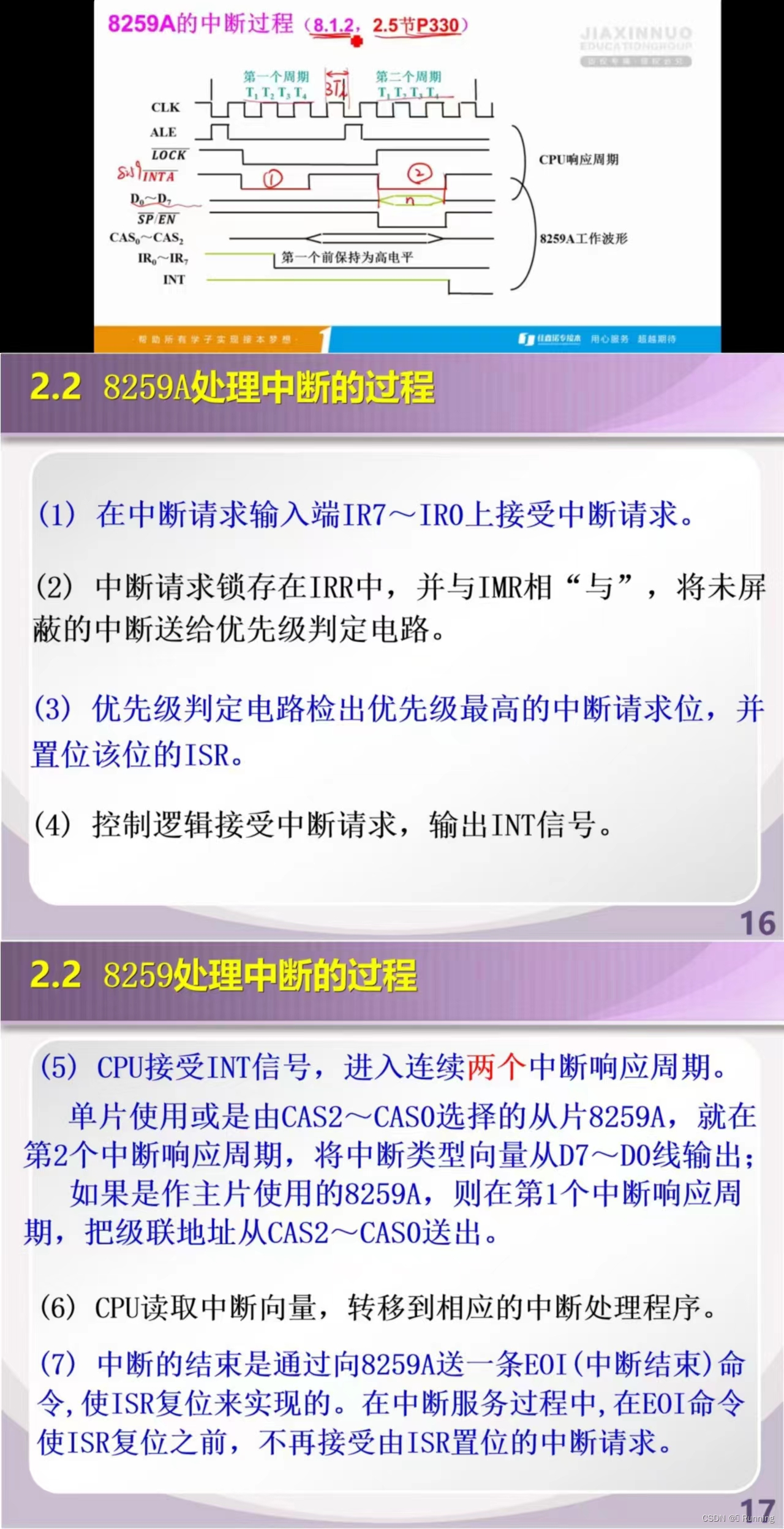

4.8259A的中断过程

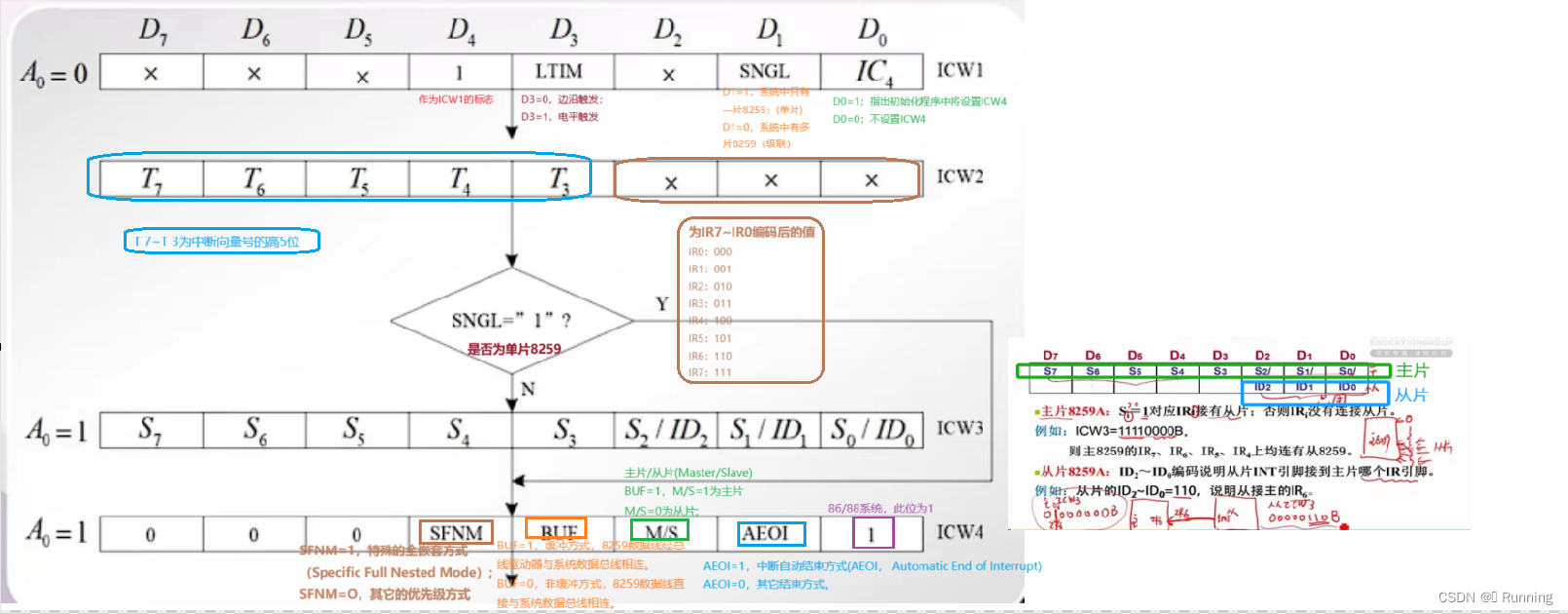

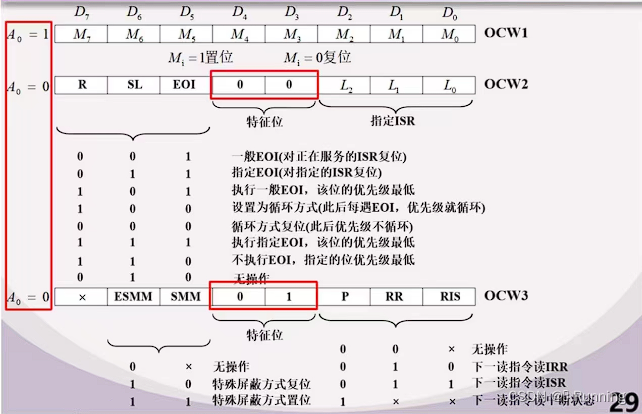

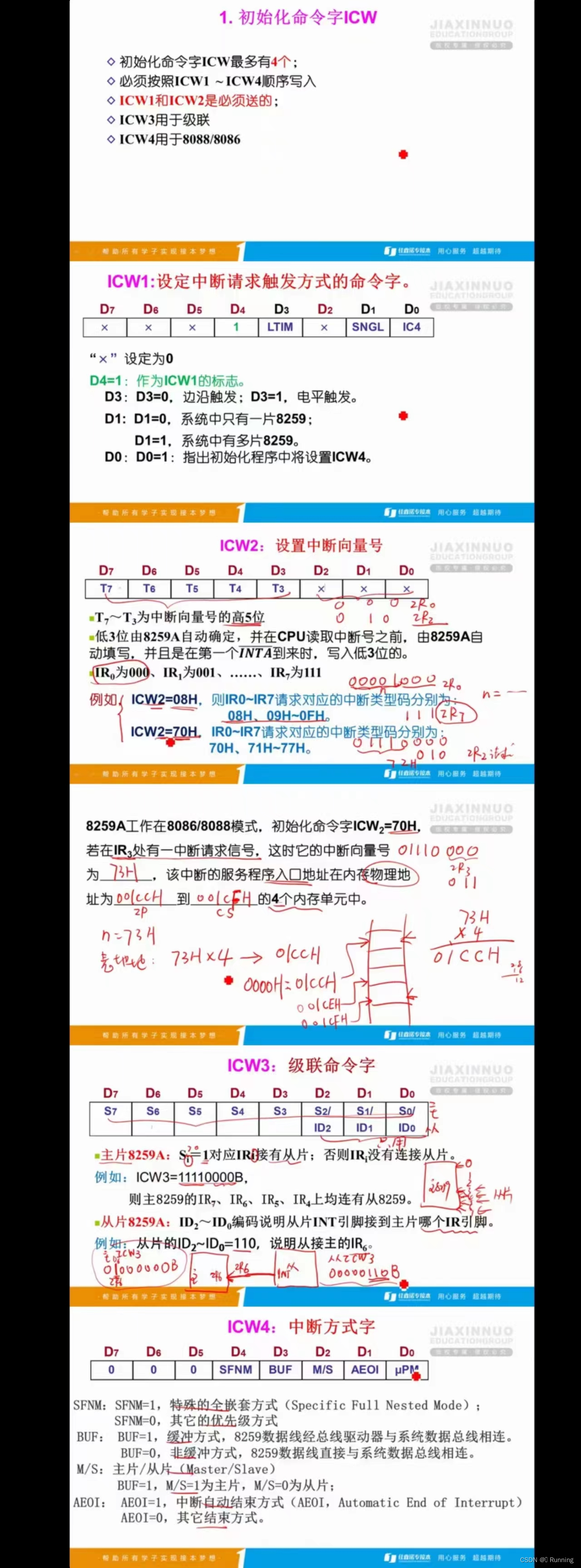

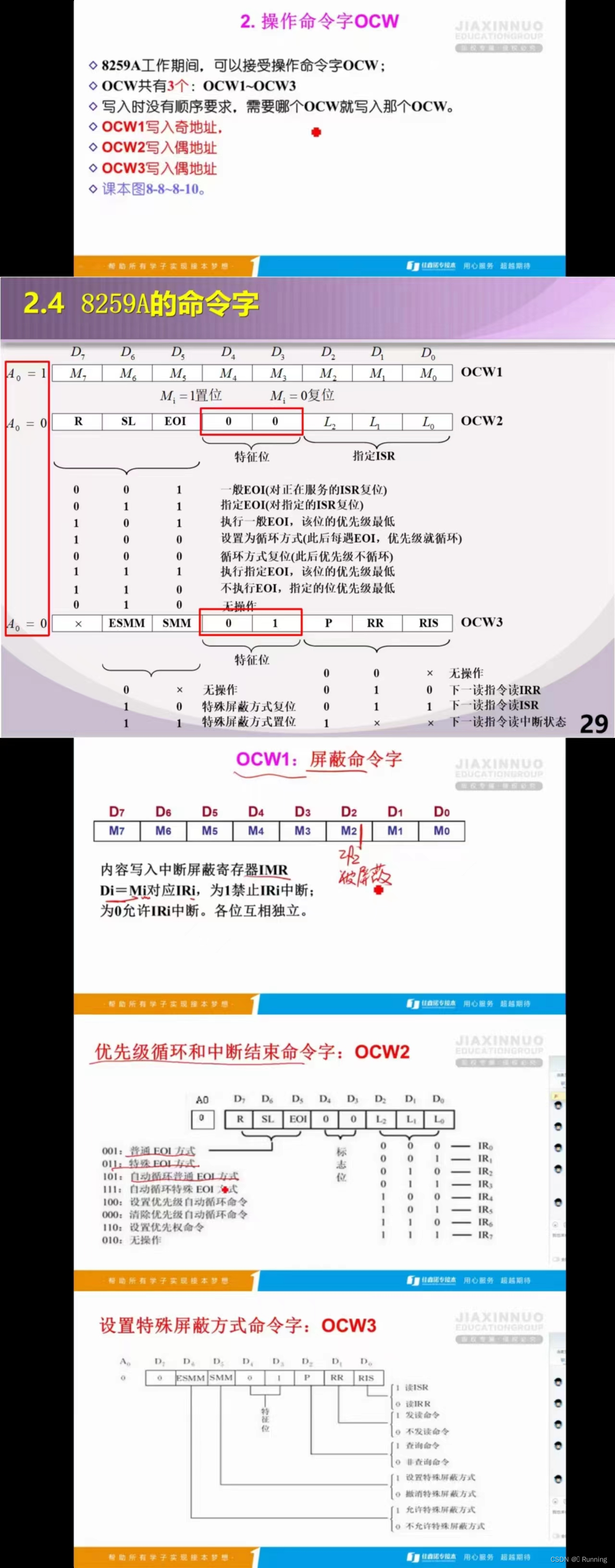

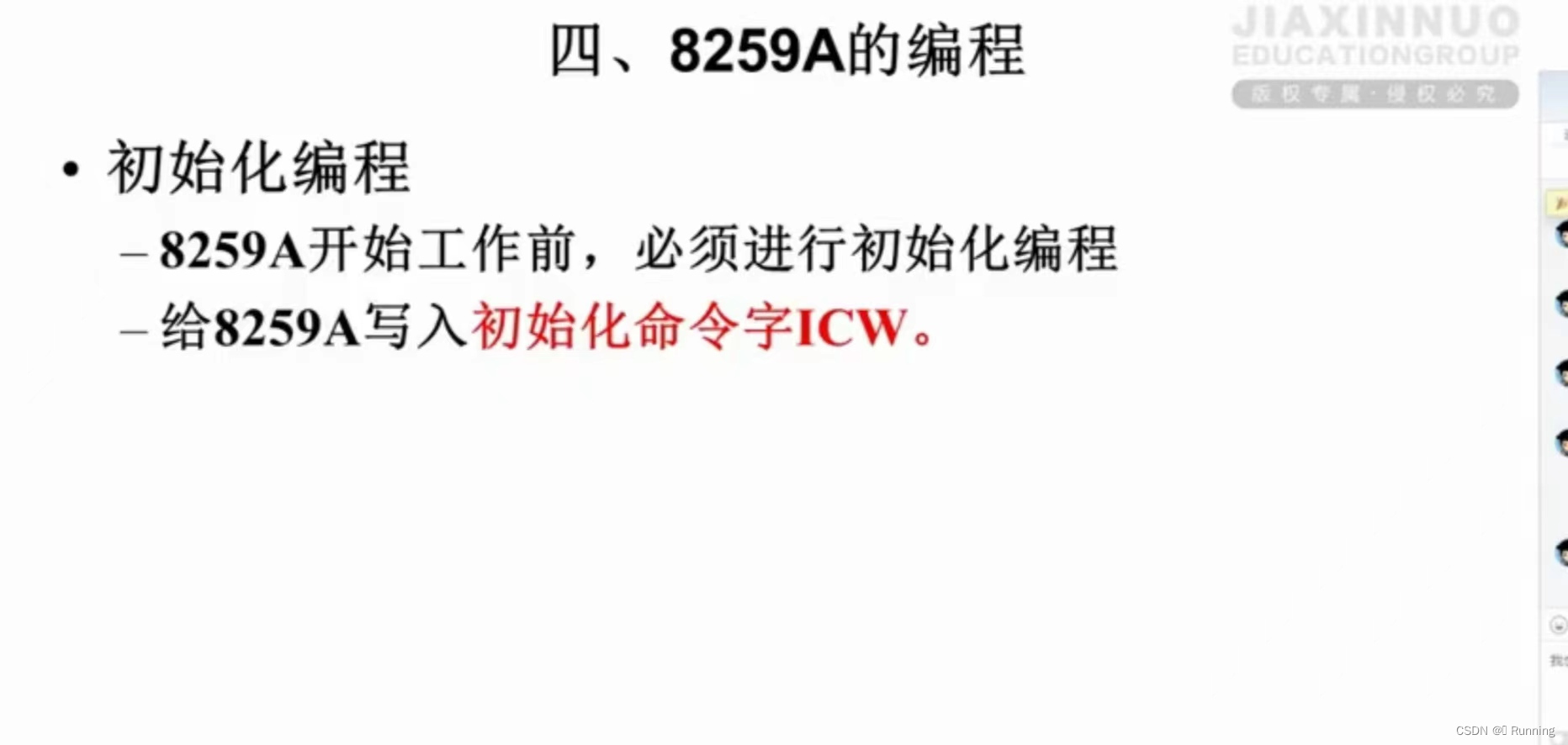

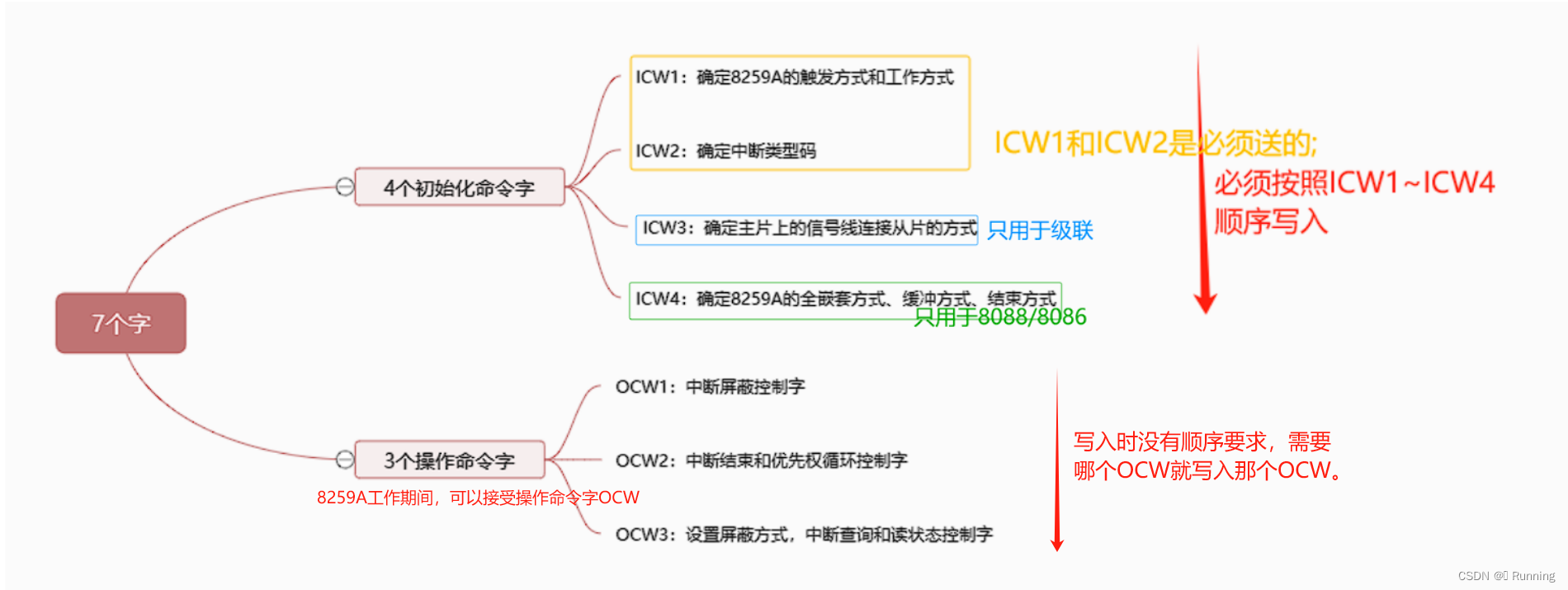

5.编程

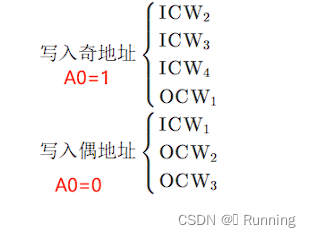

7个字，2个端口地址





---

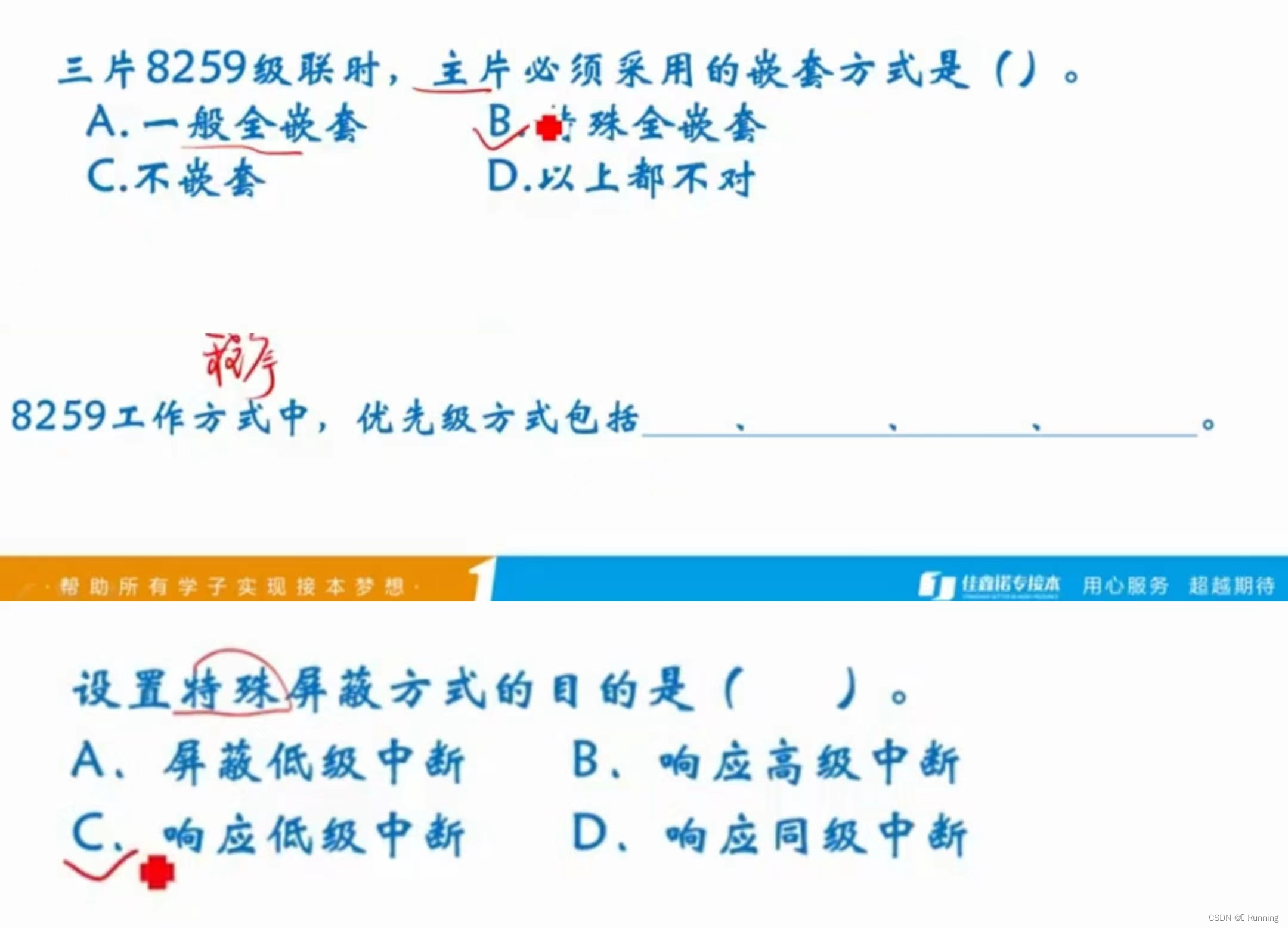

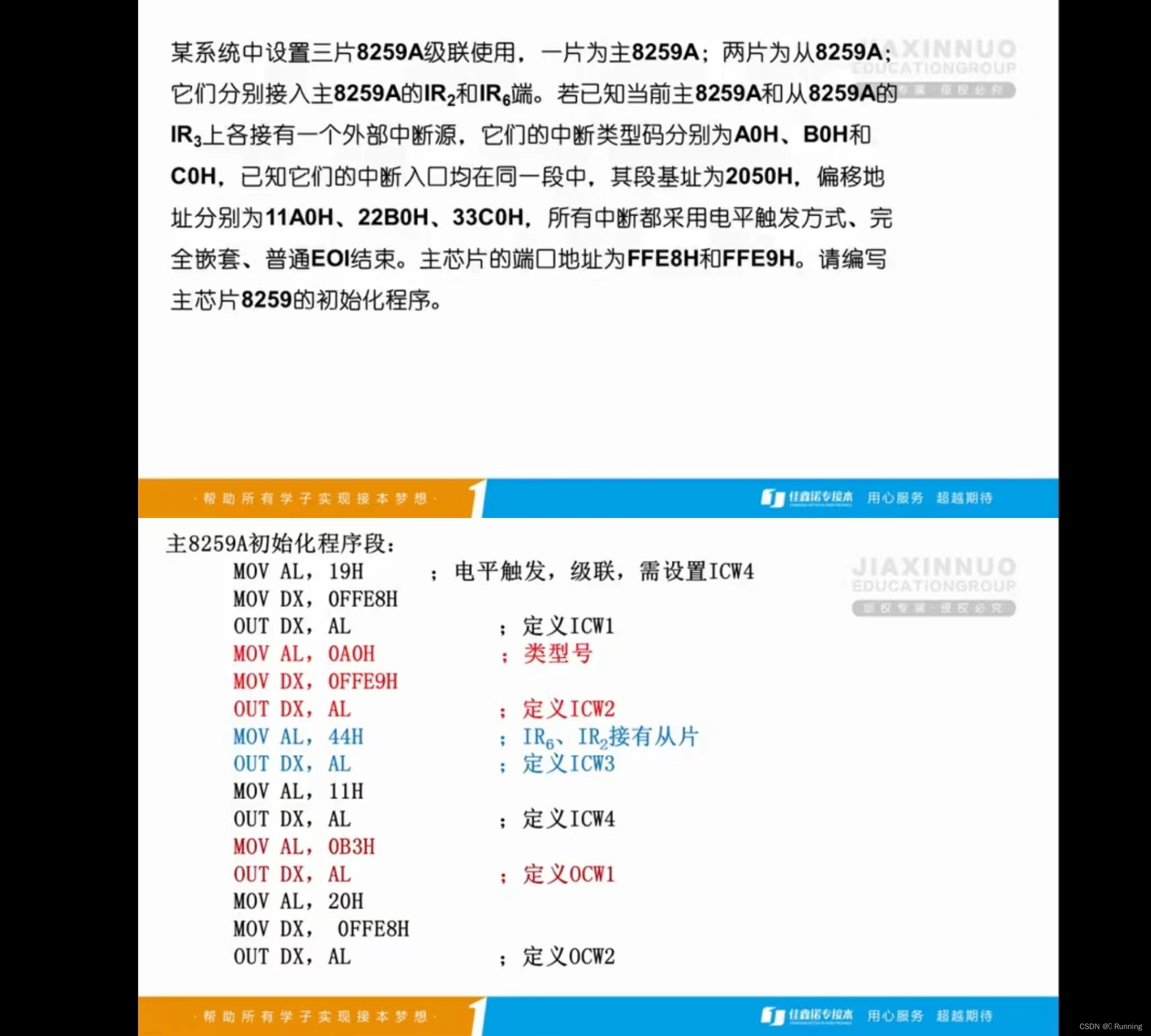

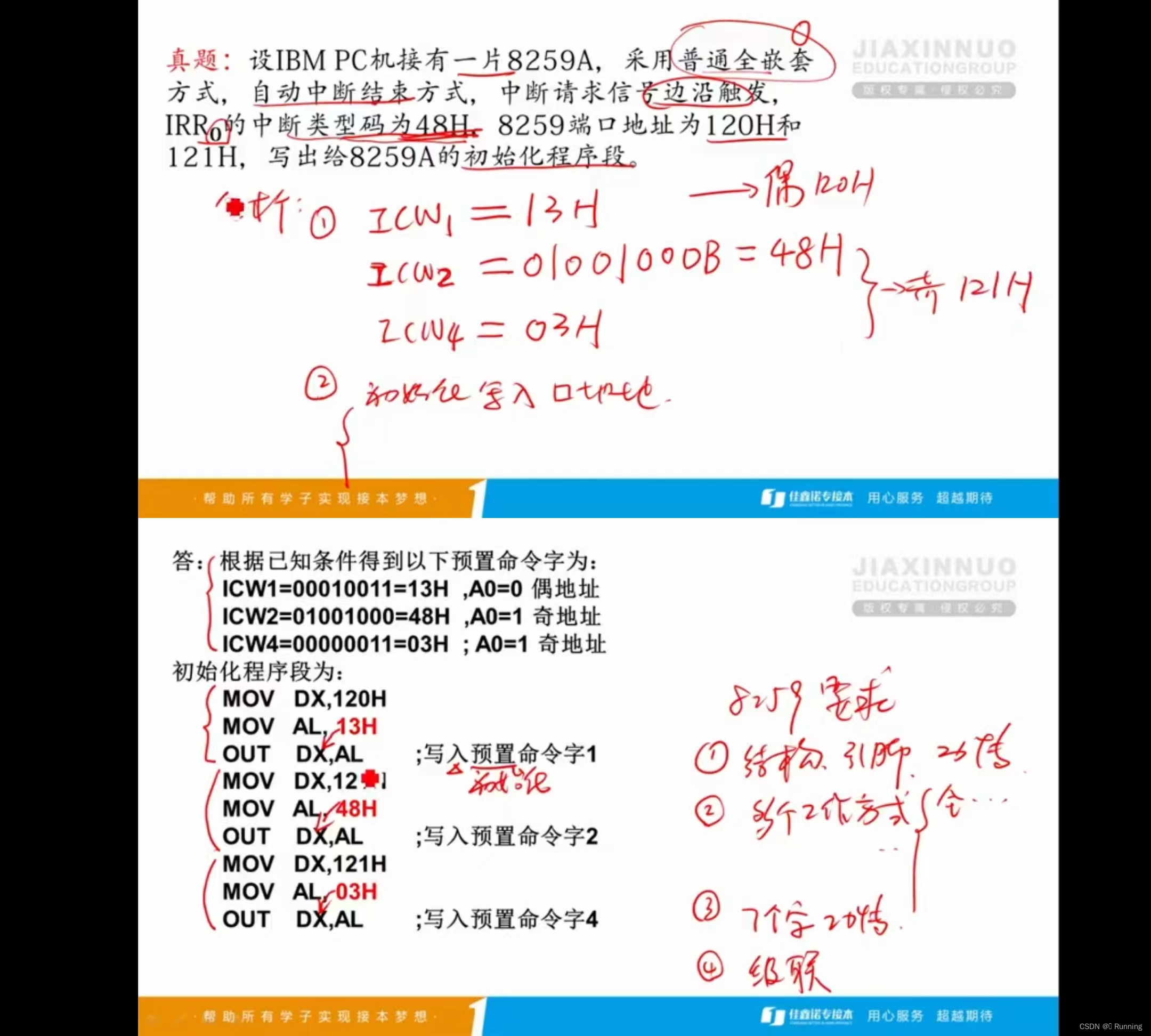

习题
