HFSS的数据后处理

1、求解信息数据（Solution Data）

        右键单击工程树Results节点，从弹出菜单中选择Solution Data命令，可以打开求解信息显示对话框，显示各种求解信息。

2、Results数值结果--显示方式

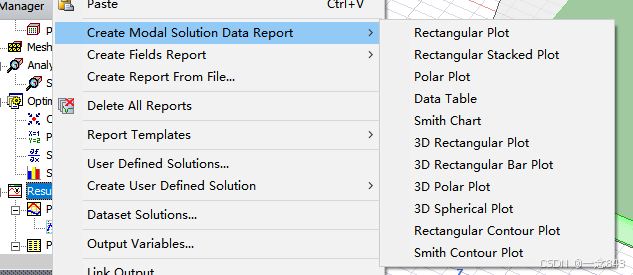

        HFSS后处理模块能以多种方式来显示分析数值结果，这些数值结果的显示方式包括以下几种。

Rectangular Plot:直角坐标图形显示

Rectangular Stacked Plot 同一个窗口中多个直角坐标图形显示

Polar Plot:极坐标图形显示

Data Table:数据列表显示
Smith Chart:史密斯圆图显示

3D Rectangular Plot:三维直角坐标

3D Polar Plot:三维球坐标图形显示

Radiation Pattemn:辐射方向图

2、Results数值结果--参数类型

Output Variables:用户自定义的输出变量

S Parameter:散射参数、YParameter:导纳参数、Z Parameter:阻抗参数

VSWR:电压驻波比

Gamma:传播常数
Port Zo:端口特征阻抗

Active S Parameter、Active Y Parameter、Active Z ParameterW、SWRActive。

2、Results数值结果--输出变量
