ADC参考电压的两种实现方式

一、MCU供电电压做参考电压

 电压输入范围为： VREF- ≤ VIN ≤ VREF+。一般硬件设计的时候会把VREF-和地相连， VREF+和VDDA（MCU供电电压）相连。若MCU供电电压为5V，则ADC输入电压范围为0~5V。此时ADC模块的参考电压即为MCU供电电压。

如果系统使用电池供电，那么MCU的供电电压会随着电池的电量损耗而降低，此时ADC模块的参考电压已经改变，那么通过AD转换求出来的电压值也就不准确了。

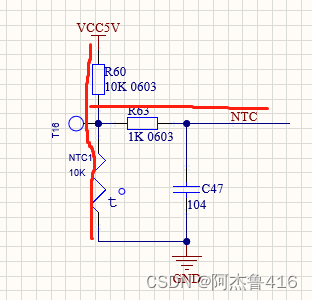

MCU供电电压做参考电压示例(此原理图中ADC用来采集电压)：

计算公式：4096/采集ADC值=(NTC阻值+10)/NTC阻值--->电阻值变化引起ADC变化，由此可以推导出NTC热敏电阻值。（此公式由R60与NTC热敏电阻串联，流过的电流（U/R=I）相等，推导而来。）其中4096对应参考电压5V,采集ADC值对应ADC采集电压。

二、芯片内部提供的电压做参考电压

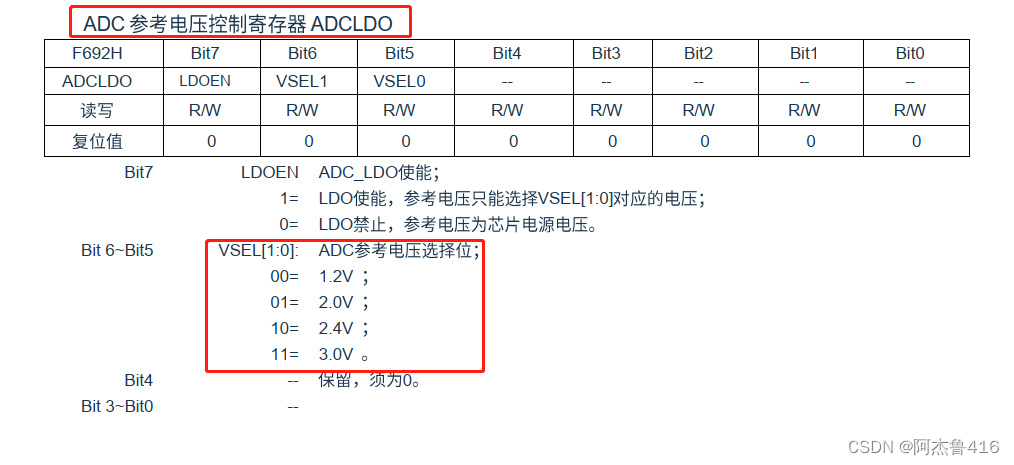

芯片内部都有个相对稳定，且不受MCU供电电压变化影响的内部基准参考电压，在芯片内部连接至ADC的输入通道。

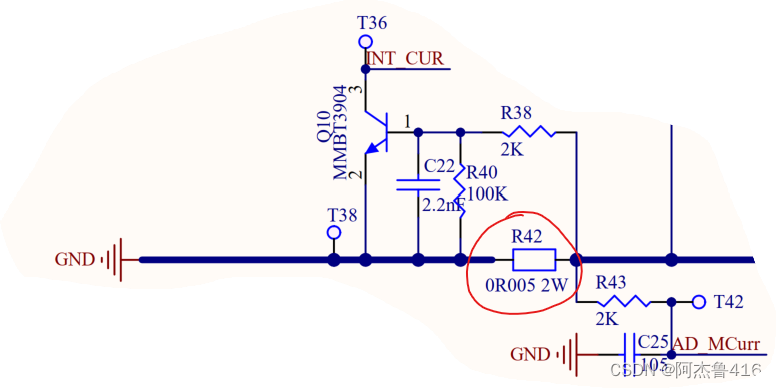

芯片内部的电压做参考电压示例1(ADC采集电流):

计算公式: (采样电阻(R42 5mΩ)*采样电流)/芯片内部参考电压 = ADC采集值/4096--->>电压变化引起ADC变化;

由此可以得出未知变量--->采样电流值.

芯片内部的电压做参考电压示例2(ADC采集电压):

计算公式:  采集电压/芯片内部参考电压 =( (R6+R19)*ADC)/R19*4096--->>电流变化引起ADC变化;

由此可以得出未知变量--->采样电压值, 即 采样电压值 = ((R6+R19)*ADC*参考电压)/R19*4096
