瑞萨程序烧录-仿真器和串口方式-RL78为例

本文将给大家介绍瑞萨程序烧录的两种方式，其中以串口方式烧录需要设计特定的电路结构。详情可参考官方手册。

一、使用E2仿真器

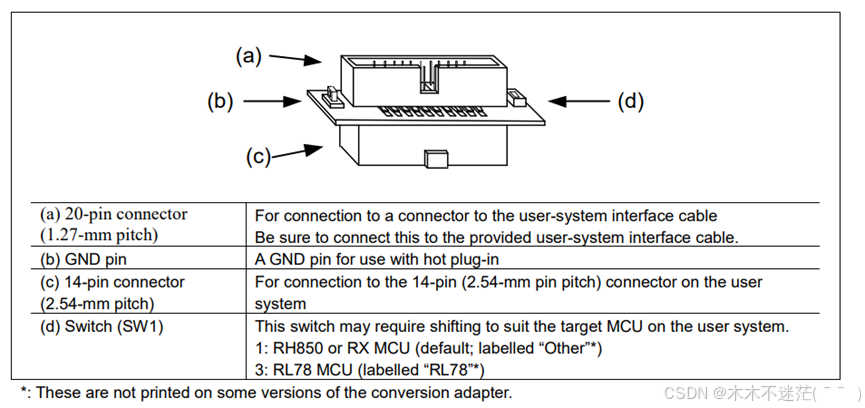

1.开关拨到3，选择烧录对象为RL78

2.RL78时E2内部电路

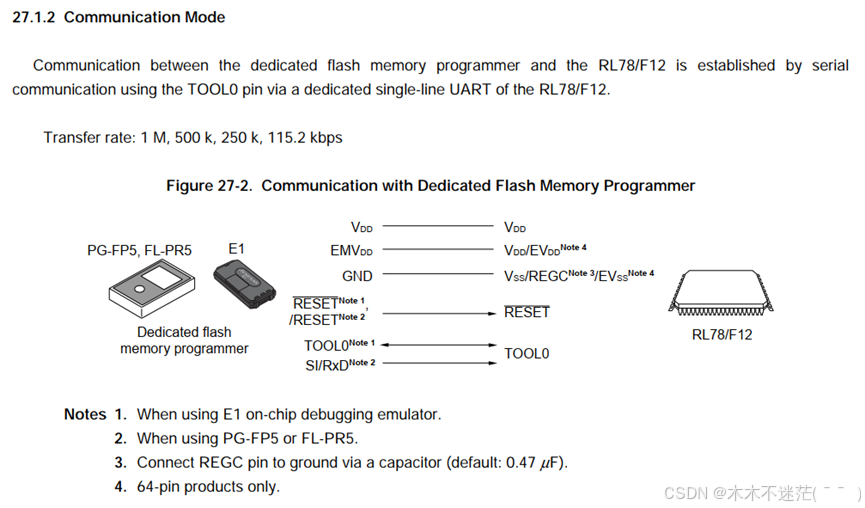

3.连接示意图

二、使用串口烧录

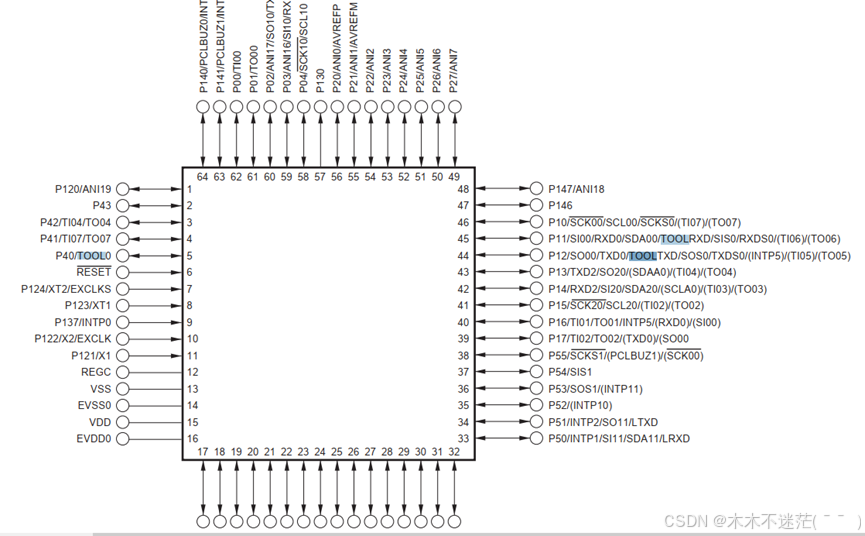

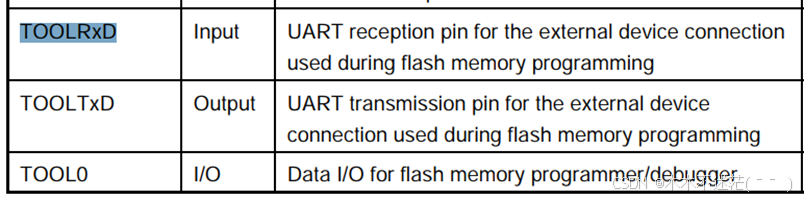

1.主要管脚示意

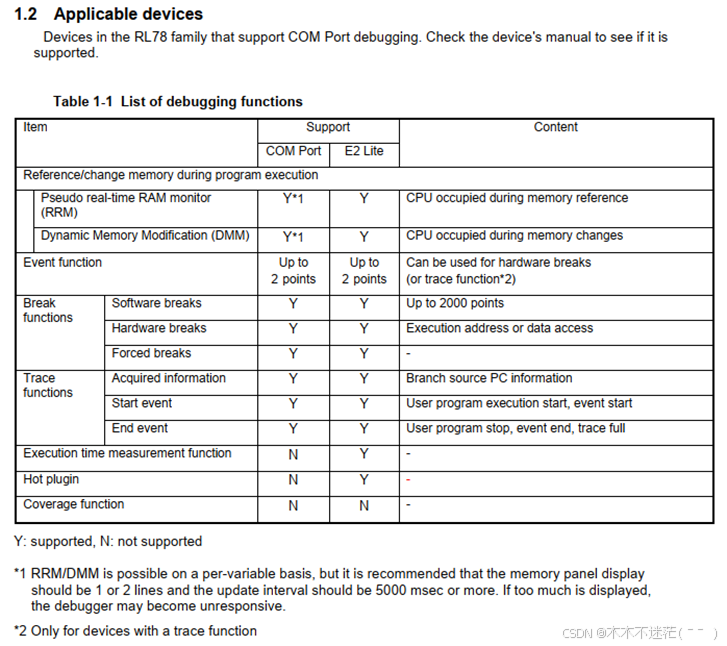

2.调试功能列表

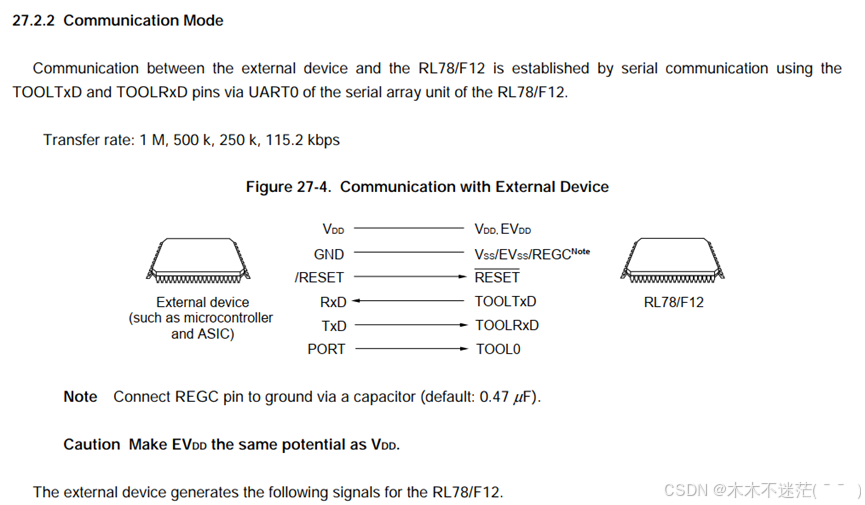

3.连接方式示意

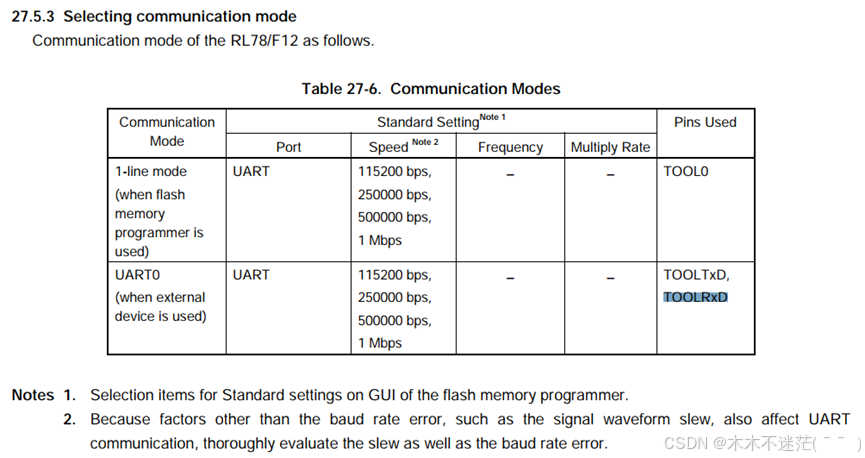

4.通信模式及具体电路要求

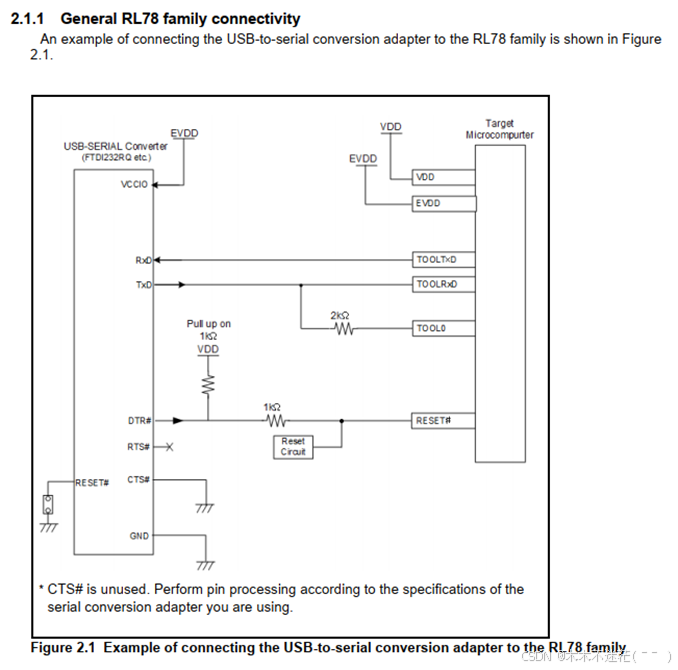

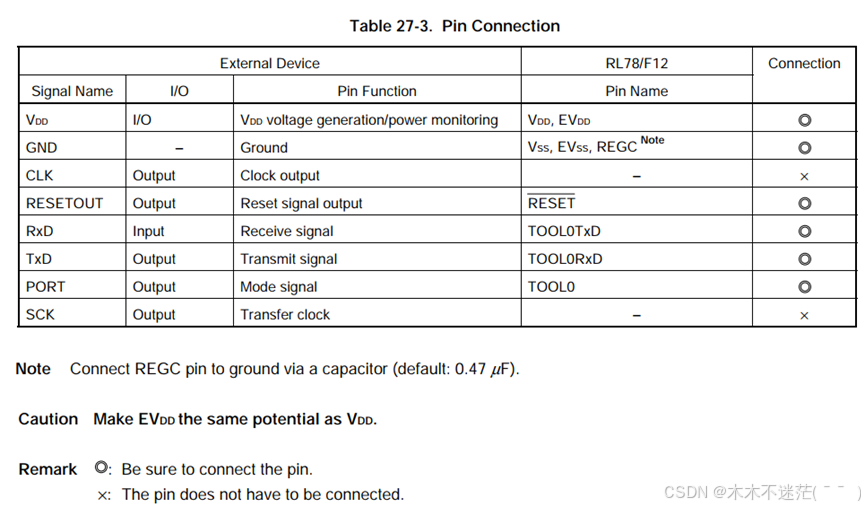

串口调试硬件连接参考下图，USB转串口的RxD –> TOOL0TxD(MCU)，TxD ->TOOL0RxD，DTR(或者RTS) -> RESET#，TxD ->(2kΩ)-> TOOL0，VDD，GND。另外，DTR接1kΩ上拉到VDD。

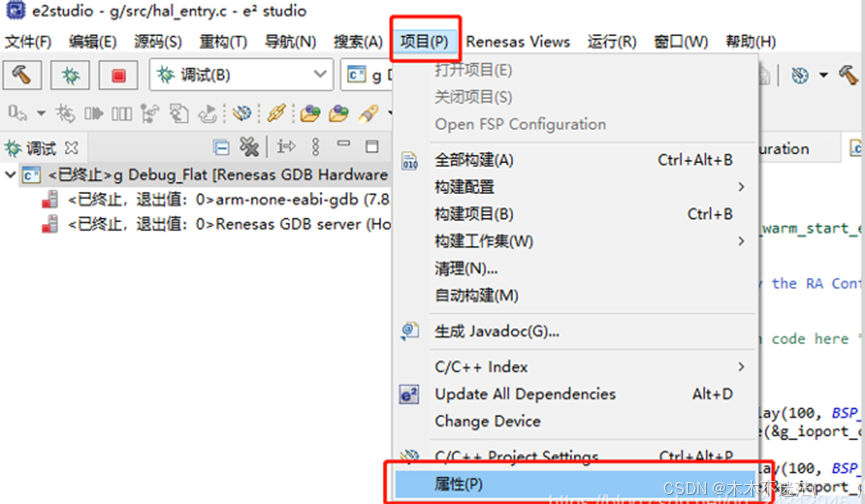

5.hex文件准备

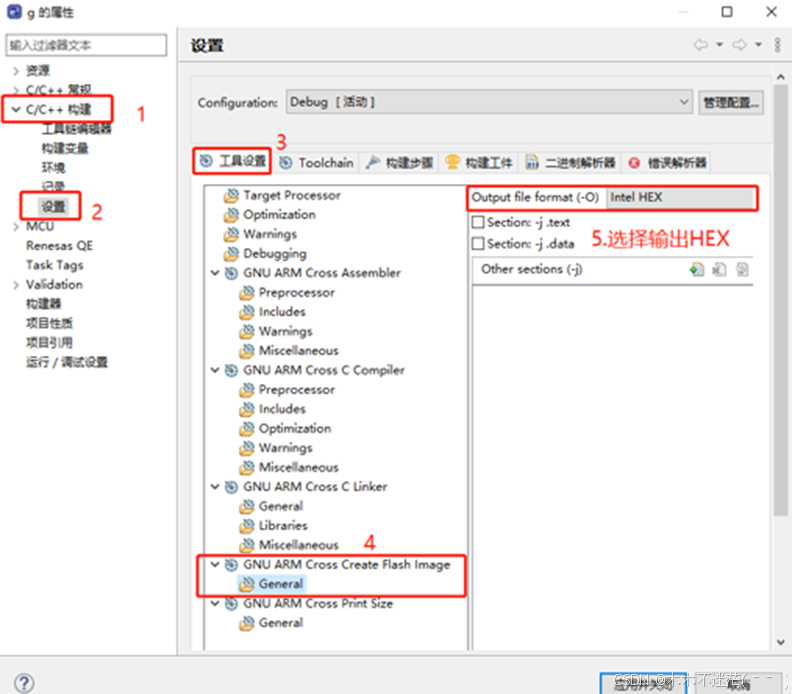

②之后选择C/C++构建->设置->工具设置->GNU ARM Cross Create Flash Image->General，在Output file format中选择Intel HEX进行输出HEX文件。

③对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

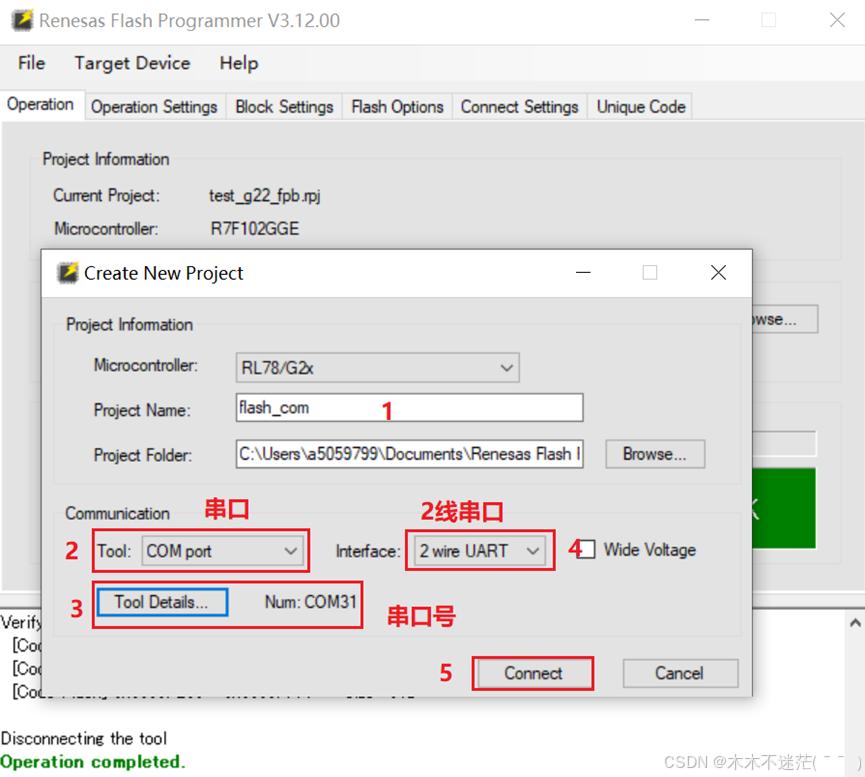

6.RFP串口烧录设置

串口烧录按照下面步骤，新建RFP工程，选择芯片，输入项目名称，Tool配置为串口，选择串口号，Interface设置为2 wire UART模式(波特率自动配置)。

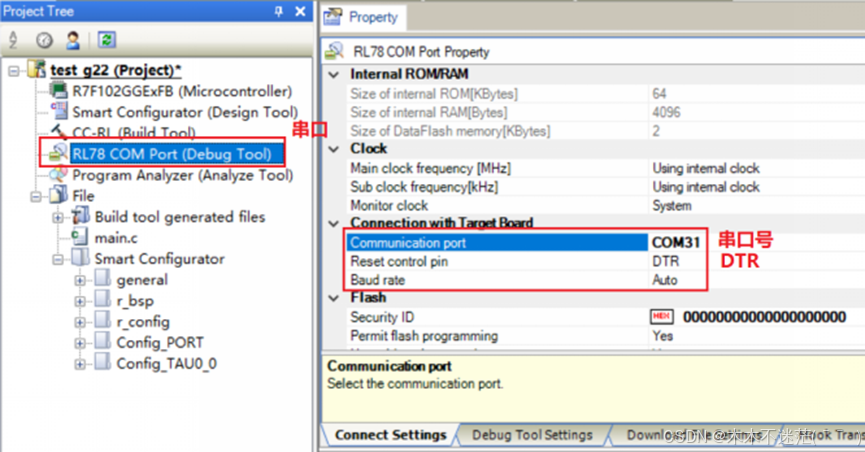

7.仿真器设置

调试工具设置为RL78 COM Port，Connect Setting设置硬件连接的串口号，Reset control pin DTR(或者RTS，根据USB转串口工具实际使用的端口)。
