P5 模块化编程及LCD1602调试

前言

我们上一篇学习了数码管模块，这篇我们来学习模块化编程的思想以及LCD1602调试工具。

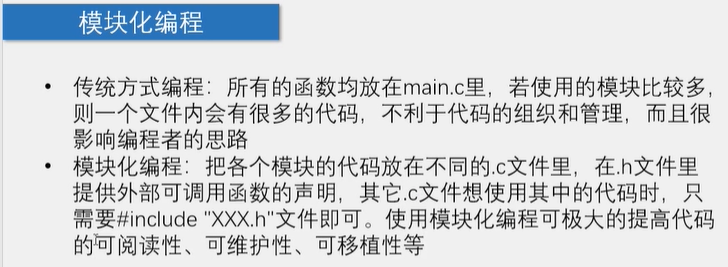

5-1 模块化编程


之前是把Delay函数以及其他函数放在main函数前面，现在将这些函数模块化。
如下图，只需要在主函数（main）中调用我们想要的模块接口就可以。（就像是python调包一样）

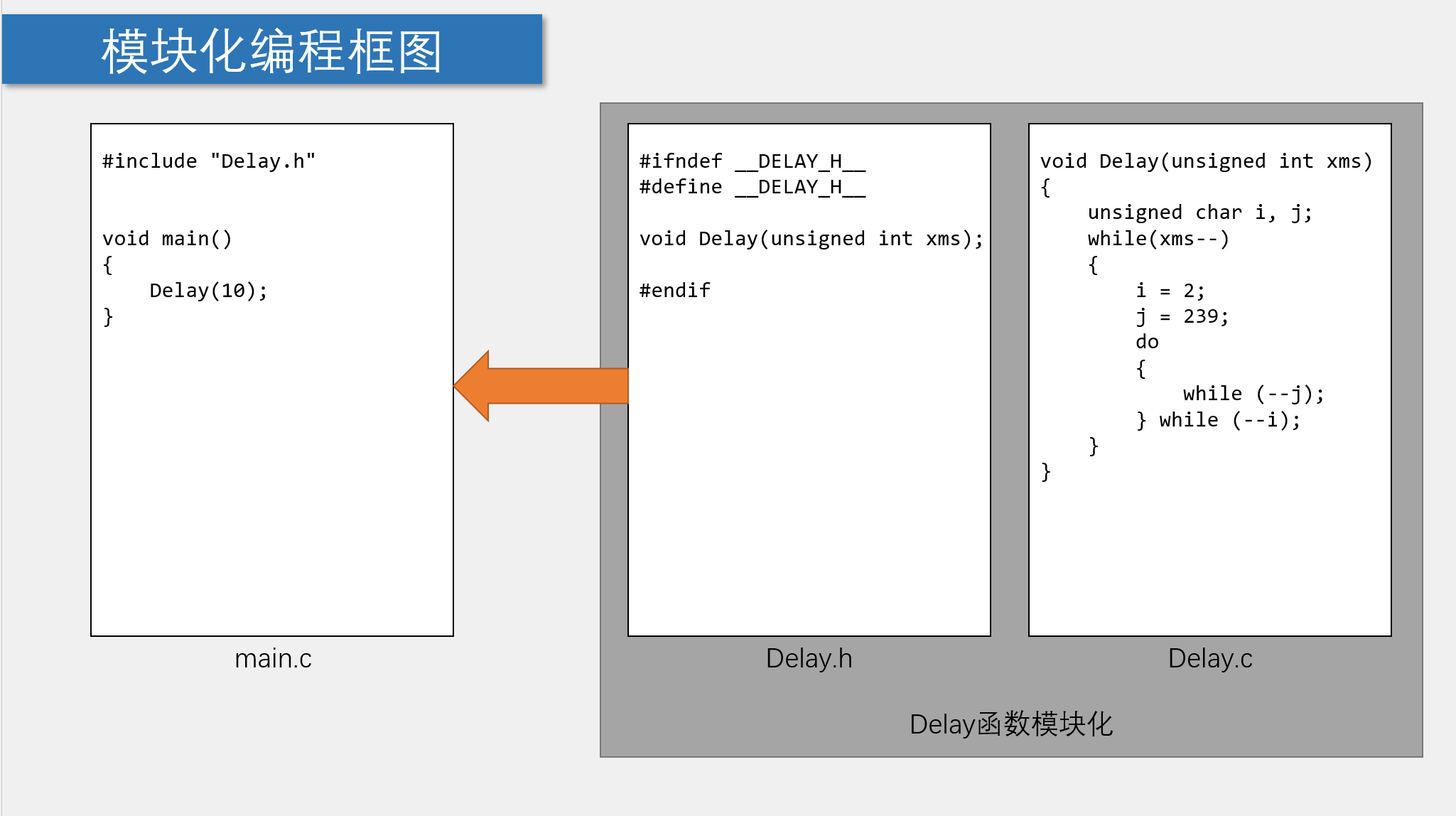

模块化编程框图

在这里插入图片描述

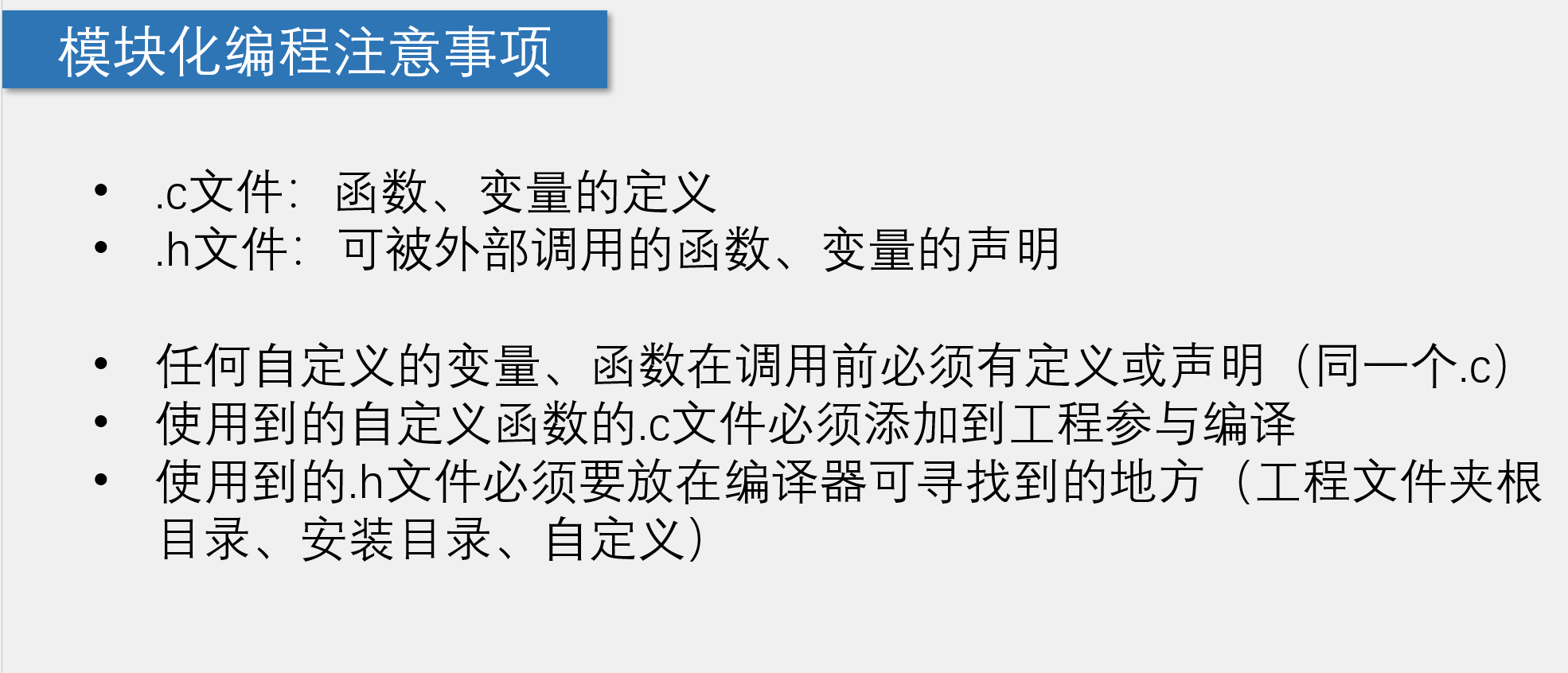

注意事项

在这里插入图片描述

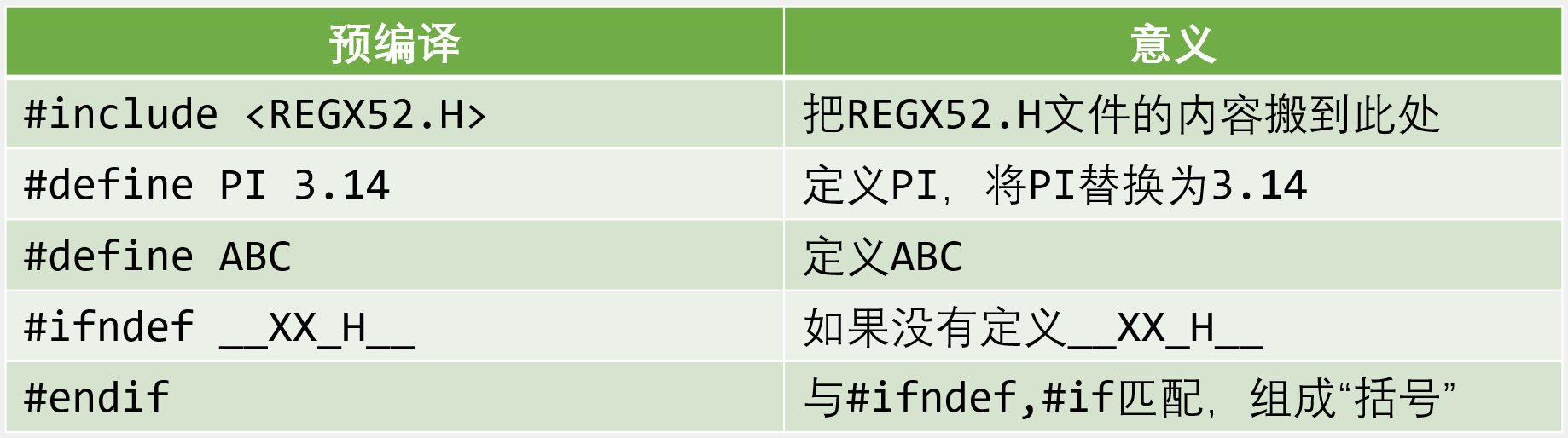

C预编译

C语言的预编译以#开头，作用是在真正的编译开始之前，对代码做一些处理。
在这里插入图片描述

  • 此外还有#ifdef,#if,#else,#elif,#undef等
  • 其实#ifndef等语句是对程序的某些部分是否编译进行选择

例如：下面这段代码的意思时如果我们定义了AAA，则执行字母部分。

#ifdef AAA
abcdrfg;
#endif

对于我们的Delay.h文件中就用到了预编译，当多个源文件需要引用同一个头文件时，如果不加以控制，可能会导致头文件被多次包含，从而引发编译错误。

#ifndef __DELAY_H__
#define __DELAY_H__
void Delay(unsigned int xms);
#endif

数码管显示模块化

建好我们的main.c主函数文件。

#include <REGX52.H>   // <>是在安装目录里找这个文件
#include "Delay.h"    // ""是在自己程序目录里寻找文件

void main()
{
	while(1)
	{

	}
}

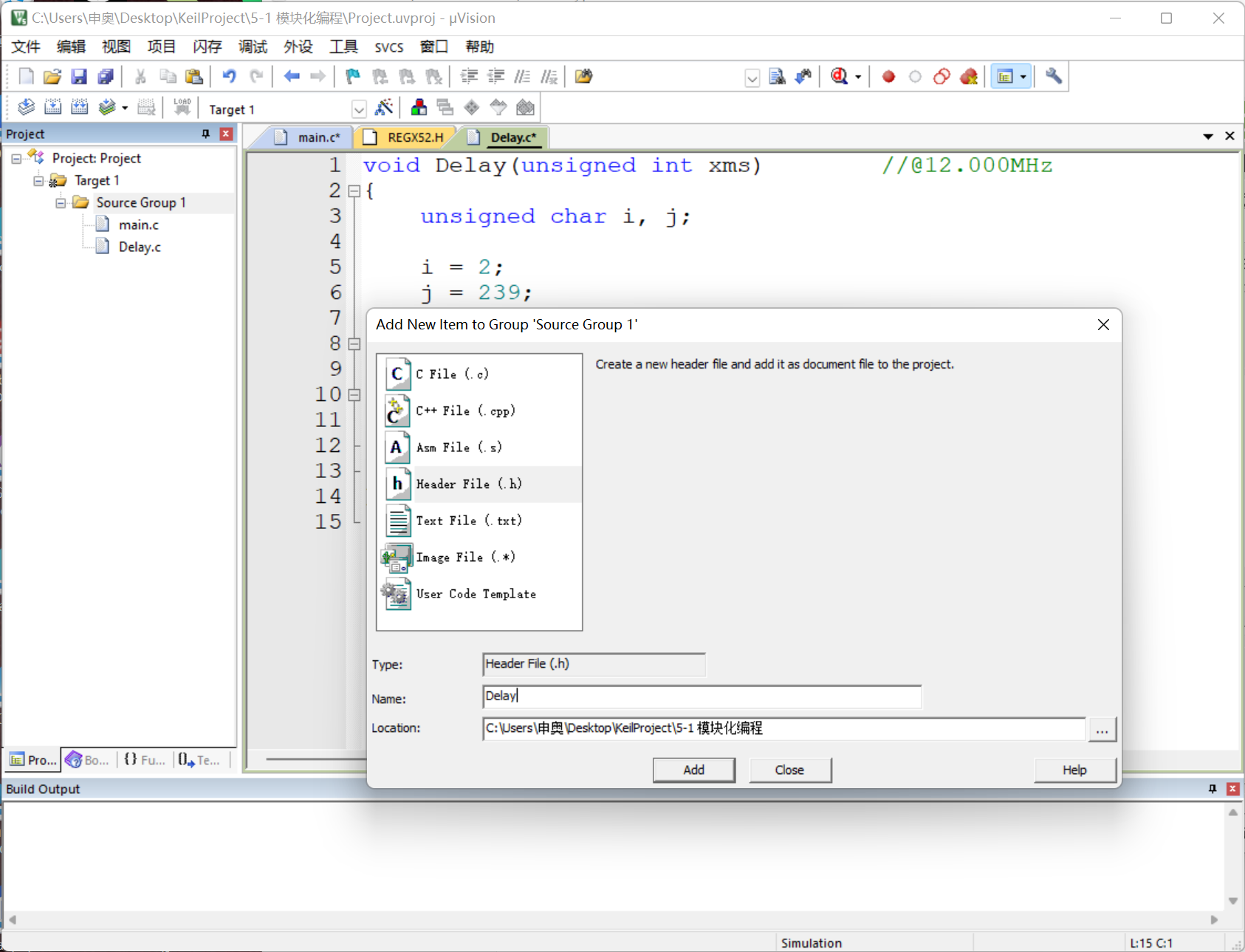

建立好一个Delay.c文件后，添加头文件（文件名一般与.c文件名相同）
在这里插入图片描述

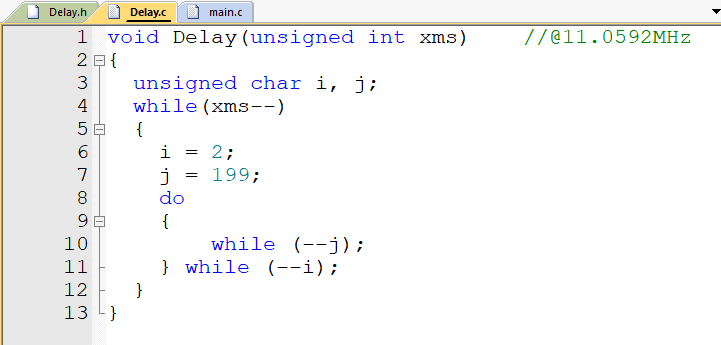

Delay.c的代码
在这里插入图片描述

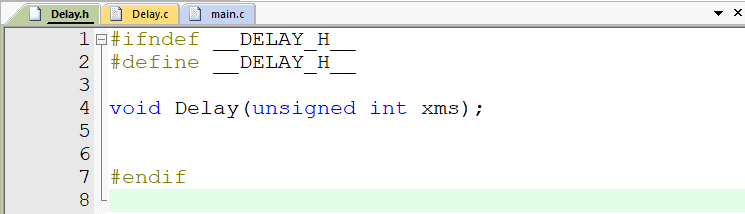

Delay.h的代码
在这里插入图片描述
再模块化数码管显示函数

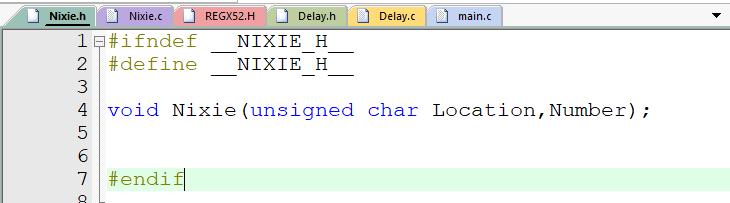

Nixie.h的代码
在这里插入图片描述
Nixie.c的代码

#include <REGX52.H>
#include "Delay.h"
unsigned char NixieTable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x80,0x38,0x6e};
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];
	Delay(1);
	P0=0x00;
}

最终我们可通过模块化轻松实现代码的简洁化，实现与上一篇代码同样的功能：

#include <REGX52.H>
#include "Delay.h"
#include "Nixie.h"

void main()
{
	while(1)
	{
		Nixie(1,1);
		Nixie(2,2);
		Nixie(3,3);
	}
}

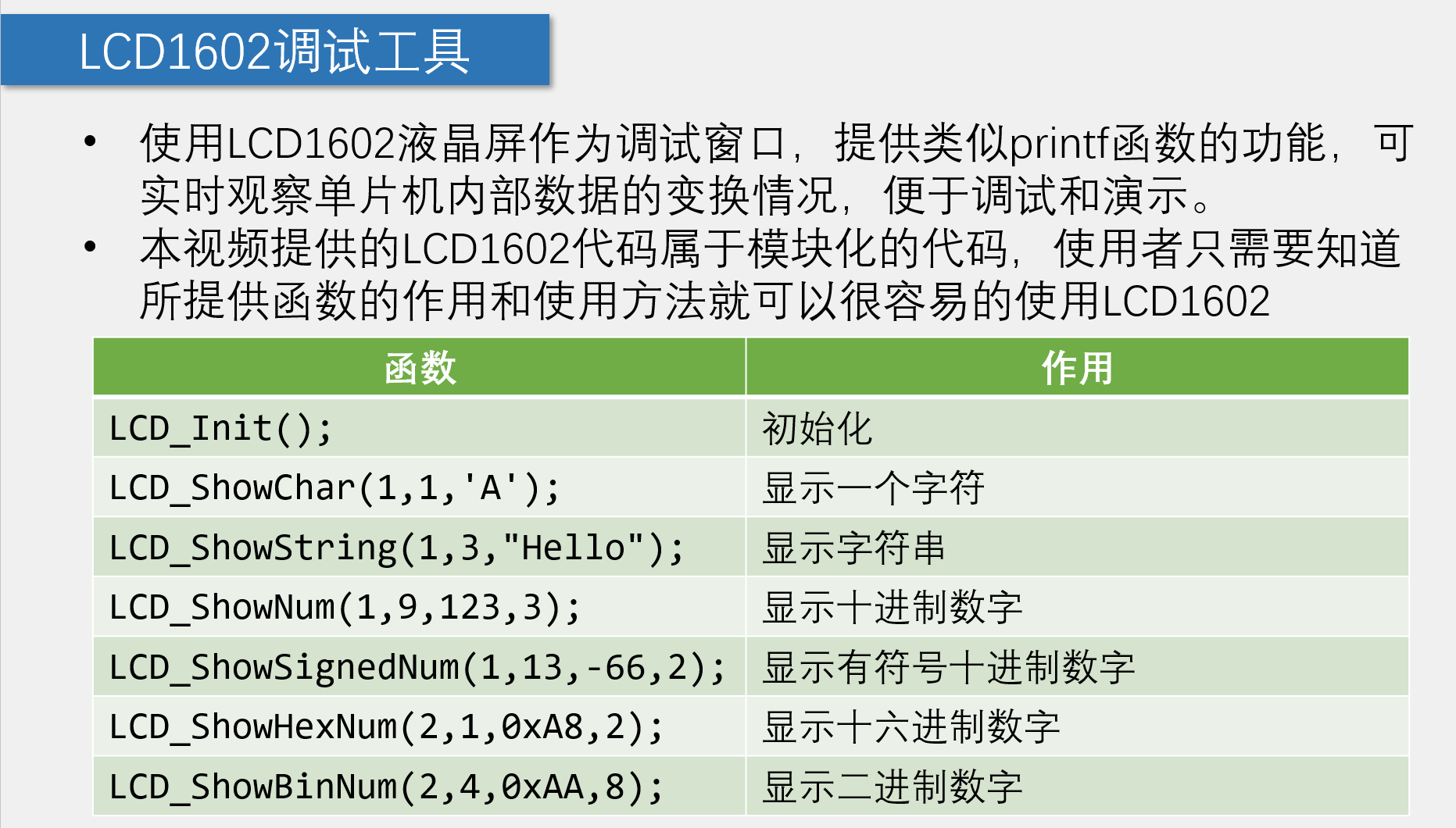

5-2 LCD1602调试工具

在这里插入图片描述

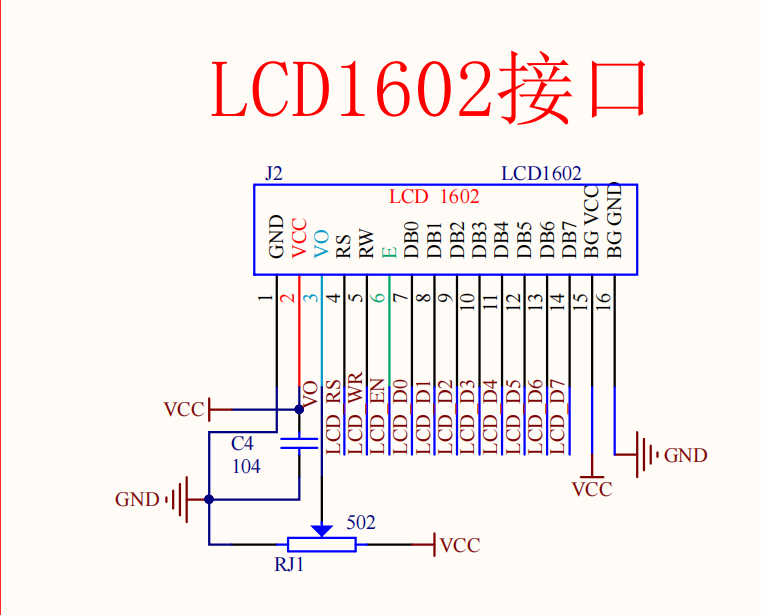

LCD1602原理图

在这里插入图片描述

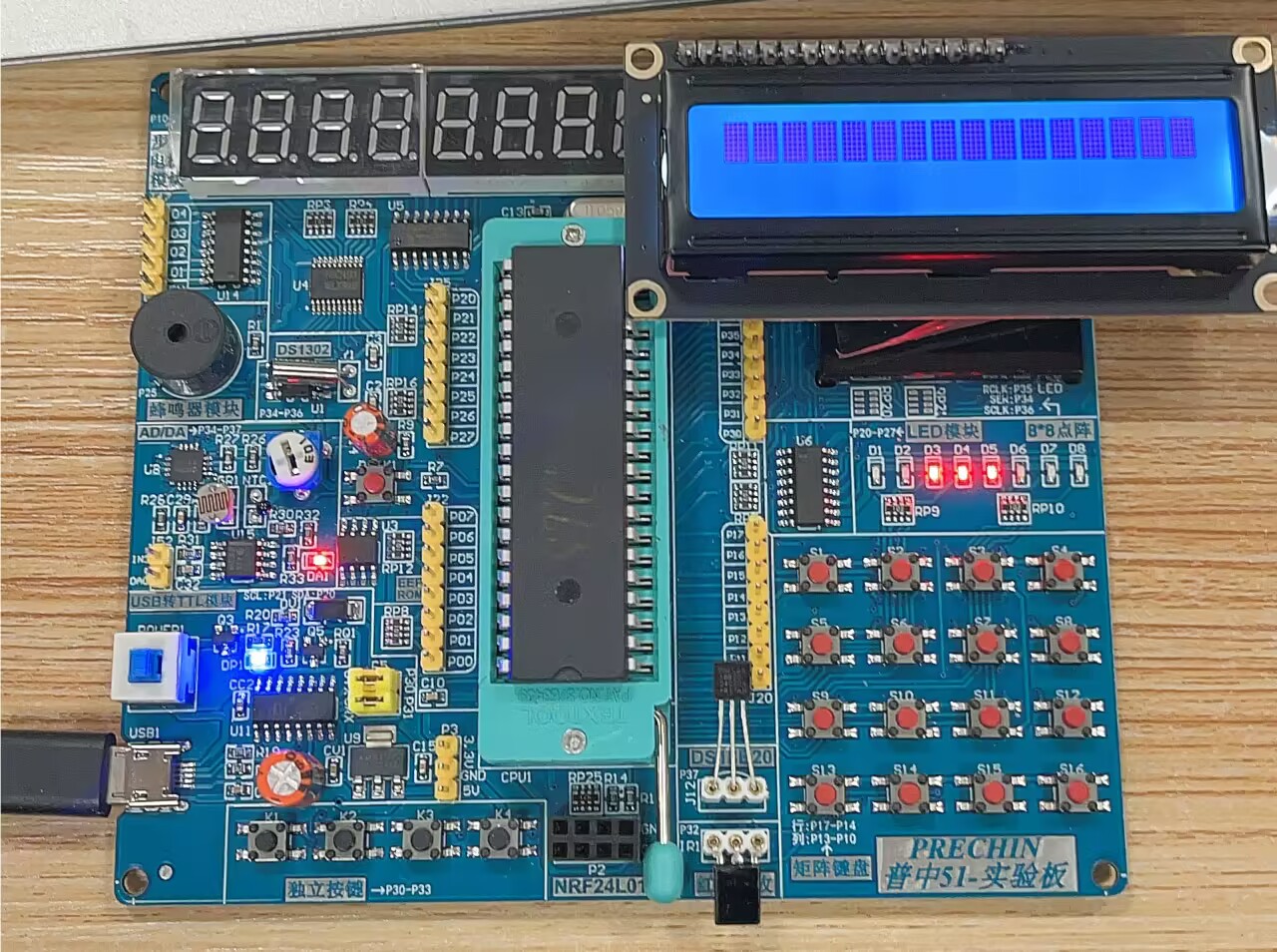

实物长这个样子
在这里插入图片描述
下面我们来操作一下：

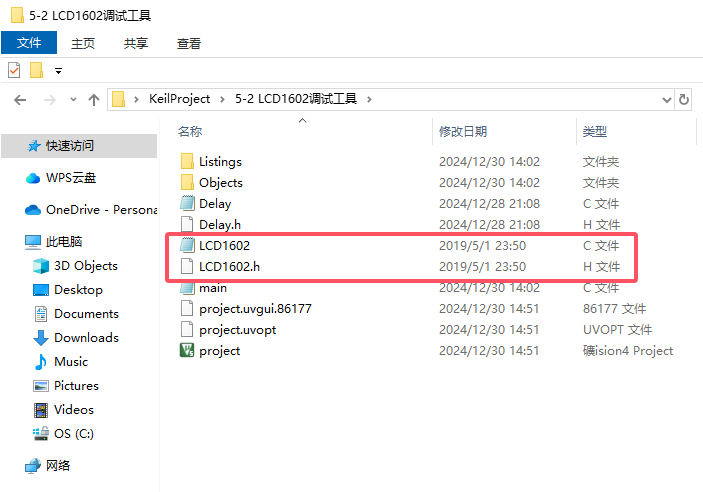

新建项目以后找到LCD1602.c和LCD1602.h文件添加的工程目录下，这是视频作者写好的，代码我也会放在文章最后。
在这里插入图片描述

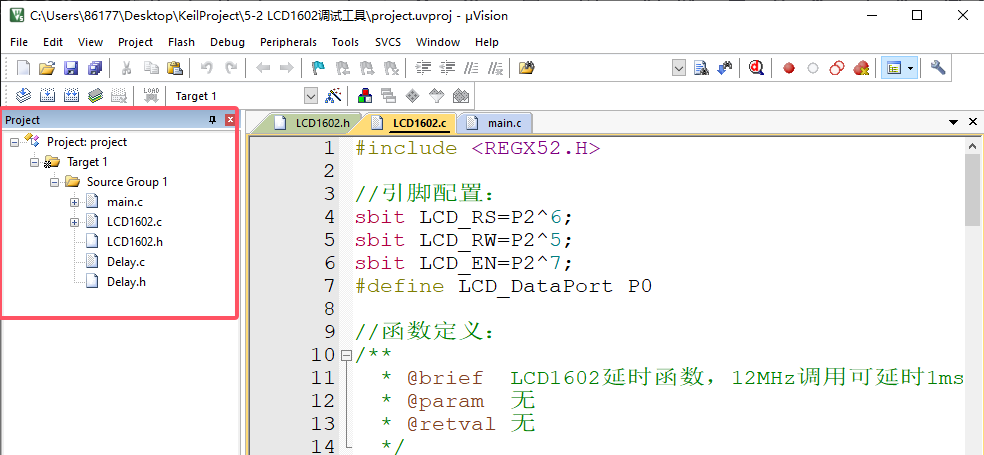

Source Group 1 目录如下：
在这里插入图片描述

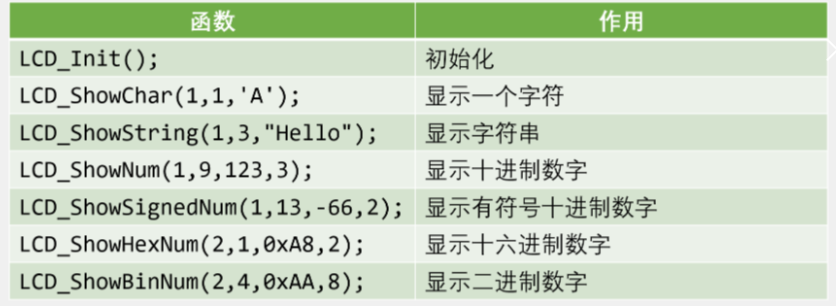

将基本框架写好，头文件写好后，我们就可以编写程序让LCD1602显示一些东西。

#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
//int Result=0;
void main()
{
	LCD_Init();
	LCD_ShowChar(1,1,'A');
	LCD_ShowString(1,3,"Hello");
	LCD_ShowNum(1,9,123,3);
	LCD_ShowSignedNum(1,13,-66,2);
	LCD_ShowHexNum(2,1,0xA8,2);
	LCD_ShowBinNum(2,4,0xAA,8);
	while(1)
	{
//		Result++;
//		Delay(1000);
//		LCD_ShowNum(1,1,Result,3);
	}
}

在这里插入图片描述

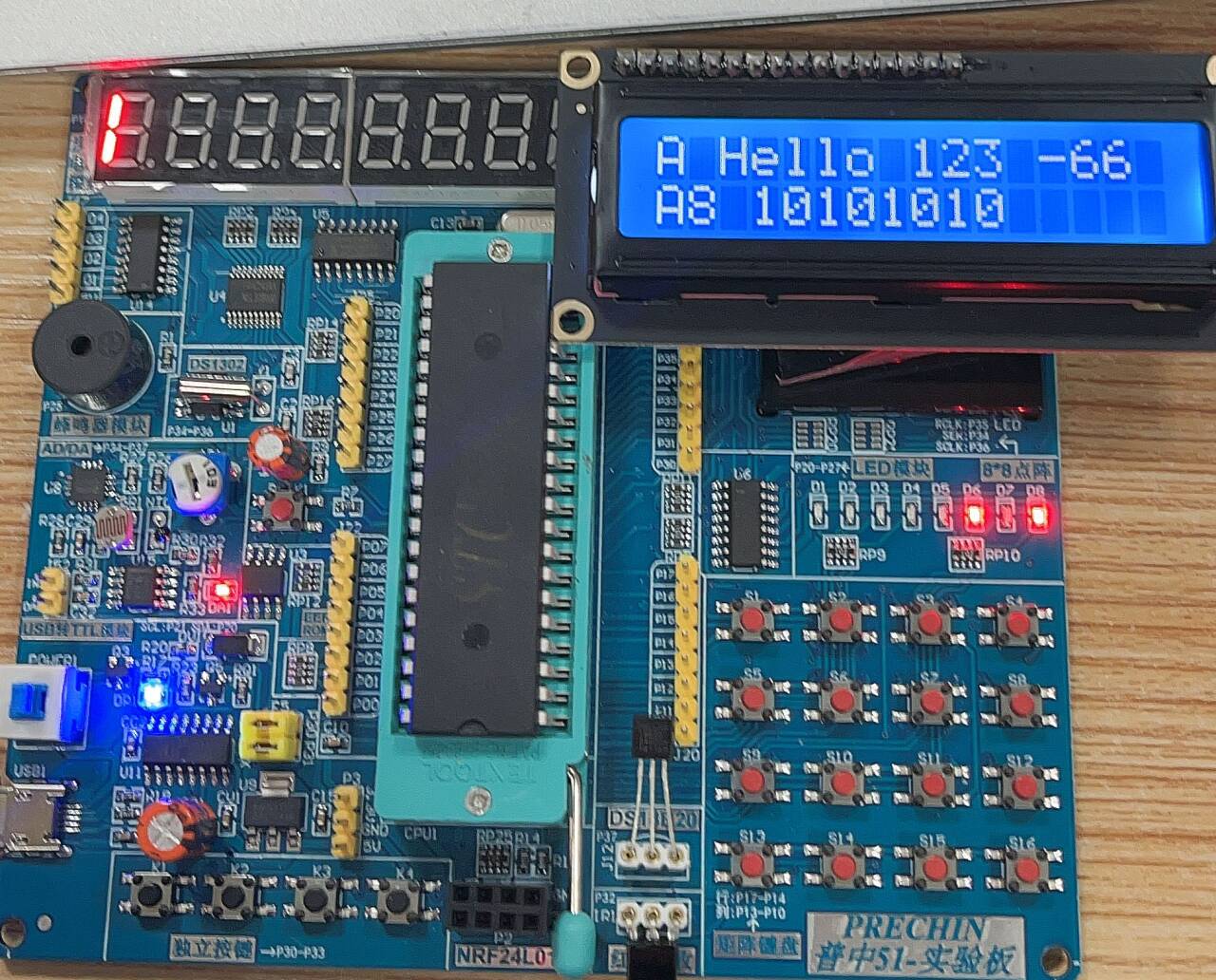

显示情况：
在这里插入图片描述

LCD1602模块

LCD1602.c

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif
