蓝桥杯嵌入式led学习

 我们从蓝桥杯嵌入式的资源包里面找到原理图，上图就是我们led的原理图。从上图我们可以看到我们要导通led就必须使我们Q1-Q7进来的是低电压，也就是0。也就是HD0-HD7输0进来led才亮，

 同时我们也要打开寄存器，既让NLE为1.

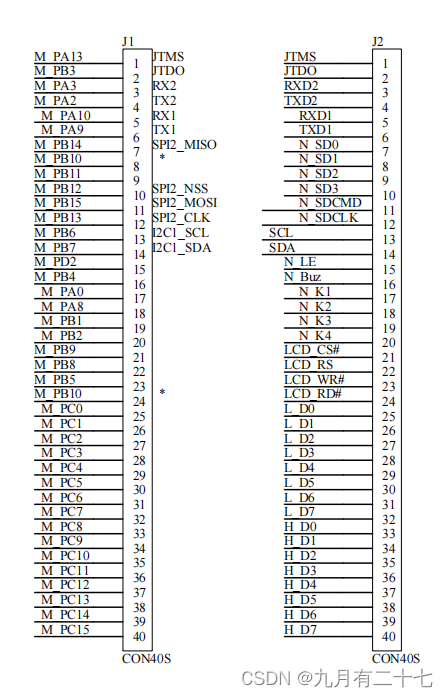

  我们从上图J2找到N1和HD0-HD7所对应的引角分别是J1的PD2和PC8-PC15，所以我们要点亮led就要PC8-PC15的引角等于0，同时PD2为1.配置在如下。E为锁存控制端，OE为使能端，1D~8D为数据输入端，1Q~8Q为数据输出端。当LE为高时，Q输出将随数据D输入而变；当LE为低时，将输出锁存在已建立的数据电平上。锁存器的输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。

//点亮led
#include"led.h"
void led_init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);

  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9 |\
  GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13 |\
  GPIO_Pin_14 | GPIO_Pin_15;
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;//传送速度
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;//模式，我们选择的是推挽输出
  GPIO_Init(GPIOC, &GPIO_InitStruct);

  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2;
  GPIO_Init(GPIOD, &GPIO_InitStruct);
}
/*输入输出，模式
（1）GPIO_Mode_IN_FLOATING   // 浮空输入
（2）GPIO_Mode_IPU      // 上拉输入
（3）GPIO_Mode_IPD           // 下拉输入
（4）GPIO_Mode_AIN           // 模拟输入

（5）GPIO_Mode_Out_OD        // 开漏输出
（6）GPIO_Mode_AF_OD         // 开漏复用输出
（7）GPIO_Mode_Out_PP        // 推挽输出
（8）GPIO_Mode_AF_PP         // 复用推挽输出
*/

led的初始化我们就配置好了相关的代码可以直接去官方给的资源包6-STM32固件库代码V3.5版>stm32f10x_stdperiph_lib>STM32F10x_StdPeriph_Lib_V3.5.0>Project>STM32F10x_StdPeriph_Examples>GPIO>IOToggle>main里面复制.下面我们进行led的点亮程序。

void LED_Disp(unsigned char ucLed)
{
  GPIO_Write(GPIOC, ~ucLed << 8);
  GPIO_SetBits(GPIOD,GPIO_Pin_2);
  GPIO_ResetBits(GPIOD,GPIO_Pin_2);
}
/* 这三个函数的定义都下面简简单单看看就明白了
  * @brief  Writes data to the specified GPIO data port.
  * @param  GPIOx: where x can be (A..G) to select the GPIO peripheral.
  * @param  PortVal: specifies the value to be written to the port output data register.
  * @retval None
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal)
{
  /* Check the parameters */
  assert_param(IS_GPIO_ALL_PERIPH(GPIOx));

  GPIOx->ODR = PortVal;
}


  * @brief  Sets the selected data port bits.
  * @param  GPIOx: where x can be (A..G) to select the GPIO peripheral.
  * @param  GPIO_Pin: specifies the port bits to be written.
  *   This parameter can be any combination of GPIO_Pin_x where x can be (0..15).
  * @retval None
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
  /* Check the parameters */
  assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
  assert_param(IS_GPIO_PIN(GPIO_Pin));

  GPIOx->BSRR = GPIO_Pin;
}

  * @brief  Clears the selected data port bits.
  * @param  GPIOx: where x can be (A..G) to select the GPIO peripheral.
  * @param  GPIO_Pin: specifies the port bits to be written.
  *   This parameter can be any combination of GPIO_Pin_x where x can be (0..15).
  * @retval None

void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
  /* Check the parameters */
  assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
  assert_param(IS_GPIO_PIN(GPIO_Pin));

  GPIOx->BRR = GPIO_Pin;
}
*/
