stm32入门教程2--按钮控制LED小灯

是lamune

已于 2024-10-18 20:24:08 修改

阅读量487

点赞数 10

分类专栏： STM32入门教程文章标签： stm32 嵌入式硬件单片机

于 2024-10-15 19:07:46 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_61733189/article/details/142961966

版权

STM32入门教程专栏收录该内容

5 篇文章

订阅专栏

STM32点亮LED小灯项目是一个基础的嵌入式开发实践，旨在通过编程控制STM32微控制器的通用输入输出（GPIO）端口，实现对LED小灯的亮灭控制。该项目不仅能够帮助初学者熟悉STM32开发环境，理解GPIO端口的配置和使用，还能为后续更复杂的项目开发奠定基础。

在项目中，首先需要选择合适的STM32芯片型号，如STM32F103VET6或STM32F103C8T6等，这些芯片具有丰富的GPIO端口资源，能够满足项目需求。接着，需要根据LED小灯的连接情况，配置相应的GPIO端口为输出模式，并设置合适的输出速度和模式（如推挽输出）。

在硬件连接方面，通常将LED小灯的正极连接到STM32的某个GPIO端口上，负极通过限流电阻连接到地。这样，当GPIO端口输出高电平时，LED小灯熄灭；当GPIO端口输出低电平时，LED小灯点亮。

在软件编程方面，需要使用STM32的固件库或HAL库函数来初始化GPIO端口，并控制GPIO端口的输出电平。例如，可以使用GPIO_Init函数来初始化GPIO端口，使用GPIO_SetBits或GPIO_ResetBits函数来控制GPIO端口的输出电平，从而实现LED小灯的亮灭控制。

此外，项目中还可以加入按键控制等交互功能，提高项目的实用性和趣味性。例如，可以通过按键来控制LED小灯的翻转，实现更加丰富的灯光效果。

总的来说，STM32点亮LED小灯项目是一个简单而实用的嵌入式开发实践，通过该项目的学习和实践，可以加深对STM32微控制器和GPIO端口的理解，为后续的开发工作打下坚实的基础。

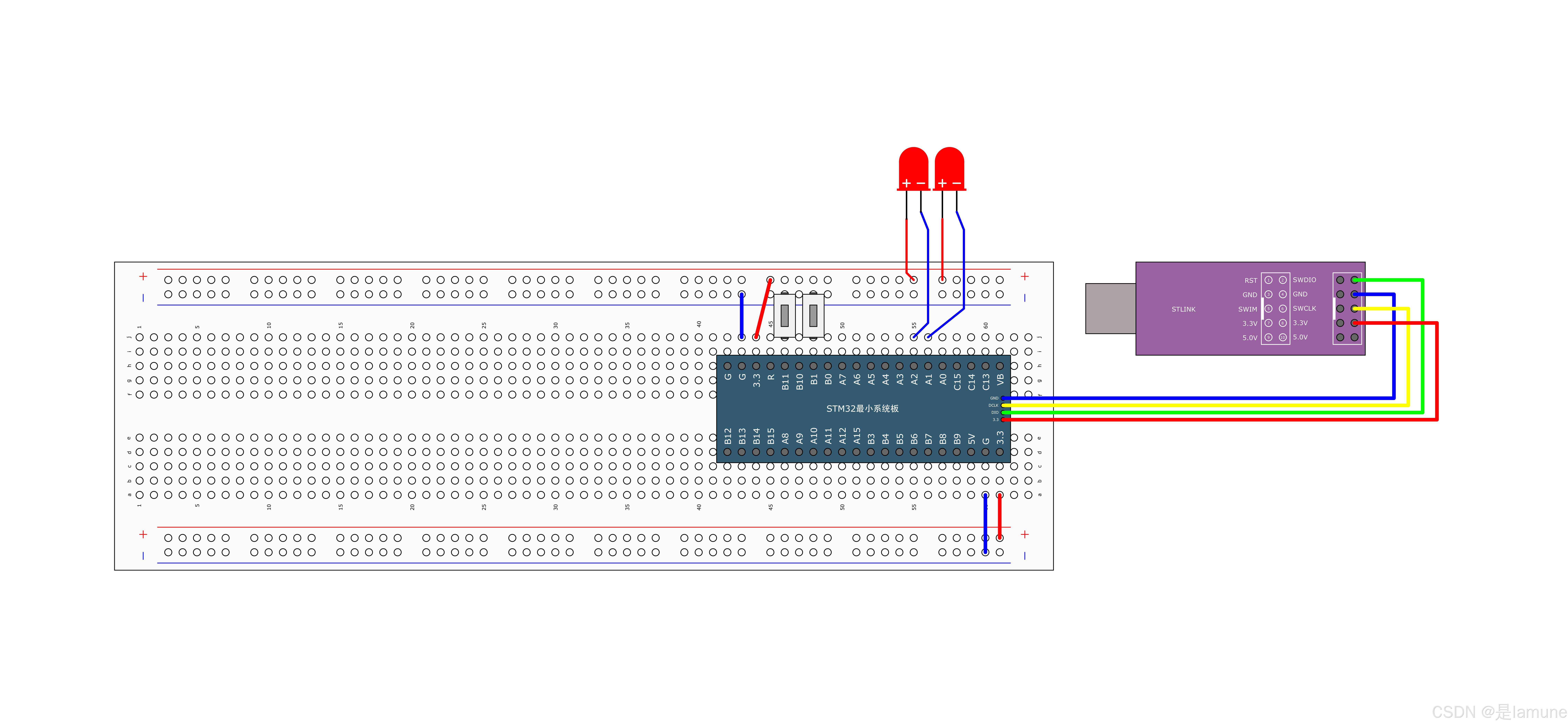

接线图

STM32点亮LED小灯的接线原理相对简单，主要涉及到STM32的GPIO（通用输入输出）端口的配置和LED的连接方式。以下是详细的接线原理说明：

一、硬件连接

LED的选择与连接
- LED的本质是一种发光二极管，其导通时的压降一般在1.8~3.3V之间。
- 在接线时，LED的正极（长脚或带有标记的一端）通常连接到STM32的某个GPIO输出引脚上，而负极（短脚）则通过限流电阻连接到地（GND）。
- 限流电阻的作用是限制通过LED的电流，防止电流过大导致LED烧毁。电阻的阻值可以根据LED的规格和STM32的输出电平来选择。
STM32 GPIO端口的配置
- 在接线之前，需要确定哪个GPIO端口将用于控制LED。这通常取决于具体的电路设计和STM32的型号。
- STM32的GPIO端口具有多种配置模式，如输入模式、输出模式（推挽输出、开漏输出等）、复用功能模式等。在本例中，需要将GPIO端口配置为输出模式，并设置为推挽输出，以便提供足够的驱动电流来点亮LED。

二、软件配置与编程

GPIO端口的初始化
- 在STM32的固件库或HAL库中，提供了用于初始化GPIO端口的函数。例如，可以使用GPIO_Init函数来配置GPIO端口的模式、速度、输出类型等参数。
- 在初始化过程中，需要指定GPIO端口的编号、引脚号以及所需的配置参数。
控制GPIO端口的输出电平
- 一旦GPIO端口被初始化为输出模式，就可以通过编程来控制其输出电平了。
- 例如，可以使用GPIO_SetBits函数将GPIO端口的输出电平设置为高电平（此时LED熄灭，假设LED负极接地），或使用GPIO_ResetBits函数将输出电平设置为低电平（此时LED点亮）。
实现LED的闪烁
- 为了实现LED的闪烁效果，可以在主循环中周期性地调用上述控制GPIO端口输出电平的函数。
- 例如，可以使用HAL_Delay函数来设置延迟时间，然后在每次延迟后切换GPIO端口的输出电平。

三、注意事项

确保GPIO端口的配置正确
- 在配置GPIO端口时，需要确保所选的引脚没有与其他外设或功能冲突。
- 同时，还需要根据LED的规格和STM32的输出电平来选择合适的配置参数（如输出速度、输出类型等）。
注意电流限制
- 通过LED的电流不宜过大，否则可能会导致LED烧毁或缩短其使用寿命。
- 因此，在接线时需要选择合适的限流电阻来限制电流的大小。

代码示例

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"

uint8_t KeyNum;		//定义用于接收按键键码的变量

int main(void)
{
	/*模块初始化*/
	LED_Init();		//LED初始化
	Key_Init();		//按键初始化

	while (1)
	{
		KeyNum = Key_GetNum();		//获取按键键码

		if (KeyNum == 1)			//按键1按下
		{
			LED1_Turn();			//LED1翻转
		}

		if (KeyNum == 2)			//按键2按下
		{
			LED2_Turn();			//LED2翻转
		}
	}
}
