【S32DS项目实战系列】S32K344芯片资源简介

前言：前面笔者好几篇的实战系列文章都是介绍项目工程的建立，总感觉缺点什么，在一想好像是主控芯片没有介绍，这边采用的是S32K344这个信号，当然也有K1系列，这边也都简单介绍一下，顺便方便大家的选型。。。

---

1，芯片概述

S32K 系列 是 NXP 半导体推出的一系列基于 ARM Cortex-M 内核的微控制器，专为汽车、工业控制、嵌入式物联网等应用设计。该系列芯片提供不同的性能等级、外设选项和内存配置，以满足各种需求。

以下是 S32K 系列的一些常见型号，按性能和功能分组:

1.1 S32K1xx 系列（基于 ARM Cortex-M0+ / Cortex-M4）

S32K1xx 系列适用于需要较低功耗和中等计算能力的应用，广泛应用于汽车、工业和消费类电子产品。

• S32K144：基于 Cortex-M4，具有较高的性能和较大的内存配置（最高 1 MB Flash 和 128 KB RAM），适用于汽车和工业控制应用。
• S32K116：也是 Cortex-M4，提供适中的性能和功能，适用于基础的电机控制、传感器接口等应用。
• S32K118：功能与 S32K116 相似，但增加了一些安全特性，适合对安全性要求较高的应用。
• S32K102：基于 Cortex-M0+，适合低功耗、低成本应用，适用于汽车配件、低成本传感器控制等。
• S32K104：功能上与 S32K102 相似，主要是适用于需要更低功耗和更少外设的应用。

1.2 S32K3xx 系列（基于 ARM Cortex-M7）

S32K3xx 系列是更高性能的芯片，适用于高要求的汽车控制、工业应用和先进的嵌入式系统。它们具备更强的处理能力和更多的外设接口。

• S32K344：基于 Cortex-M7，最高主频 150 MHz，拥有丰富的外设，如多个 CAN FD、Ethernet、USB、SPI 和 I2C 控制器，适用于汽车电机控制、电池管理系统（BMS）、车身控制、工业控制等应用。
• S32K348：类似于 S32K344，但具有更高的性能和更丰富的外设，如支持更多的外部存储、较大的内存和更强的安全功能，适用于高级汽车控制系统和高端工业应用。
• S32K356：这款芯片也基于 Cortex-M7，提供更高的集成度和额外的功能，比如增强的网络通信能力，适用于复杂的汽车和工业嵌入式系统。

1.3 S32K5xx 系列（基于 ARM Cortex-M7 / Cortex-M33）

S32K5xx 系列是更高端的产品，主要针对需要更强安全性、计算能力和多种通信接口的高端应用，适用于更复杂的汽车、工业和联网控制系统。

• S32K524：基于 Cortex-M7，带有 Cortex-M33 安全内核，适合要求高度安全性和高性能的应用，如汽车自动驾驶、车载网络安全、工业控制系统等。该系列具备更多的内存、外设接口以及安全功能（如硬件加密、认证等）。
• S32K526：与 S32K524 相似，但针对一些特殊应用做了性能优化，如更高的处理能力和更强的通信接口支持，适用于车载网络、工业联网、智能制造等领域。

1.4 S32K7xx 系列（基于 ARM Cortex-M7 / Cortex-A35）

S32K7xx 系列是顶级的高性能芯片，支持更高级别的计算能力和更加丰富的外设，适合高端的汽车控制和工业应用。

• S32K7xx：基于 Cortex-M7 和 Cortex-A35 的异构多核架构，支持高性能计算、实时控制和高级网络协议。适用于自动驾驶、工业物联网、车载信息娱乐系统等。

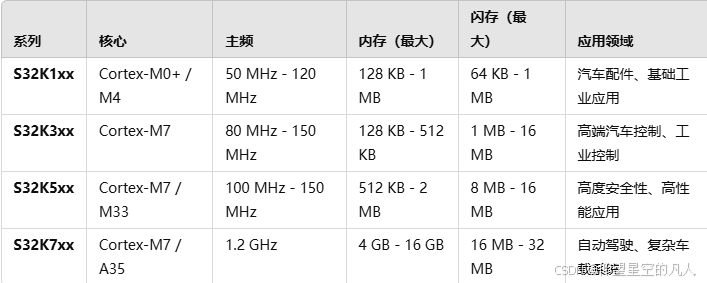

 1.5 各部分总结

---

2，S32K344芯片资源

2.1 处理器架构

• 核心：ARM Cortex-M7，支持 双发射（dual-issue），并具有 硬浮点单元（FPU）和 双精度浮点运算。
• 主频：最高可达 150 MHz，适用于高计算需求的应用。
• 内存：
  • RAM：512 KB 高速RAM。
  • Flash：最大 16 MB（外部存储支持）。
• 缓存：
  • L1 缓存：64 KB（32 KB 指令缓存 + 32 KB 数据缓存）。
  • L2 缓存：128 KB（支持高速访问）。

2.2 外设资源

S32K344 配备了一系列的外设，可以支持多种复杂应用，特别适用于需要多种通信接口和实时控制的嵌入式系统。

• 通信接口：

  • CAN：最多 3 个 FlexCAN 控制器，支持 CAN 2.0 和 CAN FD。
  • UART：最多 5 个 UART 控制器。
  • SPI：最多 3 个 SPI 控制器。
  • I2C：最多 3 个 I2C 控制器。
  • LIN：支持 LIN 2.2，适用于汽车和工业通信。
  • Ethernet：1 个 Gigabit Ethernet 控制器，支持硬件时间戳和 TCP/IP 协议栈。
  • USB：2 个 USB 2.0 高速设备接口。
  • SDIO：支持 SD/SDHC/SDXC 存储卡接口。

• 定时器：

  • PWM：6 个 16位 PWM 输出通道（可用于电机控制等应用）。
  • 定时器：多个 32位定时器，包括 FlexTimer 和 Watchdog Timer。
  • RTC：实时时钟，适合需要时间追踪的应用。

• 模拟外设：

  • ADC：12位的 ADC，最多可支持 32 个通道。
  • DAC：12位 DAC 输出，适用于精密模拟信号输出。
  • Comparator：带有可编程阈值的比较器。

• 安全性：

  • 硬件加密：支持 AES、SHA-2 等加密算法，适用于需要高安全性的应用（如车联网、汽车控制等）。
  • 安全启动（Secure Boot）：保护固件免受篡改。
  • TRNG（True Random Number Generator）：用于生成随机数，增强安全性。

2.3 电源管理

• 低功耗模式：S32K344 具备多种低功耗模式，如睡眠、深度睡眠、停机等，以适应不同的能效要求。
• 电压范围：支持 1.8V - 3.6V 的工作电压，适应多种电源环境。

2.4 IO与扩展

• GPIO：最多 120 个 通用输入输出引脚（GPIO）。
• 触摸：支持触摸屏控制（根据外设需求）。

2.5 实时性能

• 优越的实时性：Cortex-M7 核心拥有 较低的中断延迟，适合需要高实时性的应用。
• 中断系统：具有高级的中断优先级管理，可以支持实时操作系统（如 FreeRTOS）的高效执行。

2.6 开发工具支持

• 调试与仿真：
  • 支持 JTAG、SWD（Serial Wire Debug）和 cJTAG。
  • 集成调试支持，包括断点、单步执行和寄存器查看等。
• 软件开发：
  • 兼容 NXP的S32 Design Studio 和 ARM的Keil MDK，也支持 GCC 工具链。

2.7 应用领域

• 汽车应用：S32K344 在汽车领域的应用包括电机控制、车身控制、动力总成、自动驾驶等。其具备的 CAN FD、LIN 和 FlexRay 等通信接口，以及实时控制能力使其在汽车领域具有很大优势。
• 工业自动化：支持多种通信接口和高效的处理能力，适用于工业控制系统、机器人控制等。
• 嵌入式物联网：通过多种网络接口（如Ethernet、CAN、USB等）和低功耗模式，适用于智能家居、物联网设备等领域。

2.8 软件与支持

• 提供 NXP的MCAL（Microcontroller Abstraction Layer）库，支持开发和移植。
• 提供完整的 RTOS 和驱动支持，包括 FreeRTOS 和 NXP 的 S32 SDK（软件开发套件），帮助加速开发。
• 丰富的 硬件抽象层（HAL）和外设驱动，简化应用开发。

2.9 外设接口扩展

• I2S：支持 I2S 接口，适用于音频处理和其他传感器数据采集。
• CAN FD：通过 FlexCAN 控制器支持 CAN FD，提升了数据传输的带宽和效率，适用于现代汽车和工业控制。
