在数字电路设计领域，有限状态机（Finite State Machine，FSM）是一种强大的设计工具，它能够有效地处理复杂的逻辑控制。结合 Verilog 语言进行基于有限状态机的数字电路设计，是深入理解数字系统设计的关键路径。
一、实验目的
本次实验聚焦多个关键目标，旨在全面提升在数字电路设计方面的能力。
- 掌握 Verilog 设计要点：深入学习 Verilog 数字系统设计的三个关键要点，包括代码可读性与可移植性、算法优化以及基于有限状态机的逻辑控制设计。
- 优化代码质量：学会通过具体的代码学习，让 Verilog 代码更具可读性和可移植性，这对于构建大型、复杂的数字系统至关重要。
- 降低计算复杂度：运用算法优化策略，减少计算复杂度，提高电路的运行效率，例如利用特定的数学变换公式或更高效的算法结构。
- 理解有限状态机：理解有限状态机的概念和设计原则，包括状态转移、状态存储和输出逻辑等方面，这是设计复杂数字逻辑的核心。
- 掌握状态机结构：掌握 Moore 状态机和 Mealy 状态机的基本结构，了解它们在状态转移和输出逻辑上的差异，以便在不同场景中选择合适的状态机类型。
- 实现序列检测器：使用 Verilog 语言实现两个序列检测器（1101 序列和 1001 序列）的逻辑功能，并通过仿真验证其正确性。
二、实验环境
实验借助了以下工具：
- Modelsim：用于对设计的数字电路进行功能仿真，能够直观地观察信号的变化和电路的工作状态，帮助发现和解决设计中的问题。
- Notepad++：作为代码编辑器，提供了便捷的代码编写环境，支持语法高亮等功能，提高编程效率。
- 笔记本电脑：为整个实验提供运行和存储环境，确保工具和代码的正常运行。
三、实验步骤
（一）Verilog 数字系统设计要点
Verilog 数字系统设计的三个关键要点分别是代码的可读性与可移植性、算法的运用以及基于有限状态机的逻辑控制设计。代码的可读性和可移植性影响着项目的维护和扩展，算法的选择直接关系到电路的计算效率，而有限状态机则是实现复杂逻辑控制的核心手段。
（二）提升代码可读性和可移植性
通过具体的代码学习来掌握提升代码质量的方法。例如，在代码中使用参数化设计，将常用的常量定义为参数，方便修改和复用。如定义参数parameter SIZE = 2;，后续在定义输入输出端口时使用input [SIZE:1] ain_r;，这样当需要修改数据位宽时，只需修改变量SIZE的值，而无需在多处重复修改端口定义，大大提高了代码的可维护性和可移植性。
（三）降低计算复杂度的算法
采用有效的算法来降低计算复杂度。如(cos α)×(cos β)=cos(α+β)+cos(α -β)这样的数学变换公式，在涉及三角函数运算的电路设计中，使用这种变换可以减少乘法运算的次数，从而降低计算复杂度，提高电路的运行速度。在数字信号处理领域，从离散傅里叶变换（DFT）到快速傅里叶变换（FFT）的转变，也是通过优化算法结构，显著减少了计算量。
（四）有限状态机
状态转移图与逻辑图：有限状态机的设计核心在于状态转移图和状态电路逻辑图。以实验中的状态转移图为例，它清晰地展示了不同输入条件下状态之间的转换关系。如在某个状态机中，当满足条件A&(!B)&C时，状态从当前状态转移到特定状态，同时输出信号也会相应改变。状态电路逻辑图则描述了状态机的内部结构，包括组合逻辑和状态寄存器等部分，它们协同工作实现状态的转移和输出。
Moore 状态机和 Mealy 状态机：Moore 状态机和 Mealy 状态机在结构和特性上有所不同。Moore 状态机的输出仅取决于当前状态，而 Mealy 状态机的输出则与当前状态和输入信号都相关。在实际设计中，需要根据具体的应用场景选择合适的状态机类型。例如，在对输出稳定性要求较高，且输出不依赖于即时输入变化的场景中，Moore 状态机更为合适；而在需要根据输入及时调整输出的场景下，Mealy 状态机则能更好地发挥作用。

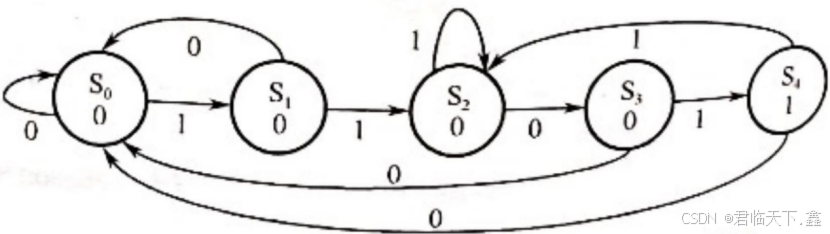

（五）1101 序列检测器（Moore 型）
状态转移与输出逻辑代码实现
module detector_1101(
input wire clk, // 时钟信号
input wire reset, // 复位信号
input wire in, // 输入序列
output reg out // 输出信号
);
// 定义状态常量，模拟枚举类型
parameter S0 = 0, S1 = 1, S11 = 2, S110 = 3, DETECTED = 4;
// 声明表示当前状态和下一个状态的寄存器
reg [2:0] current_state, next_state;
// 状态转移逻辑
always @(posedge clk or posedge reset) begin
if (reset)
current_state <= S0;
else
current_state <= next_state;
end
// 下一个状态计算
always @(*) begin
case (current_state)
S0: next_state = (in == 1)? S1 : S0;
S1: next_state = (in == 1)? S11 : S0;
S11: next_state = (in == 0)? S110 : S11;
S110: next_state = (in == 1)? DETECTED : S0;
DETECTED: next_state = (in == 1)? S11 : S0;
default: next_state = S0;
endcase
end
// 输出逻辑（Moore型状态机）
always @(*) begin
case (current_state)
DETECTED: out = 1;
default: out = 0;
endcase
end
endmodule测试平台搭建:
`timescale 1ps / 1ps
module tb();
// 输入输出声明
reg clk; // 时钟信号
reg reset; // 复位信号
reg in; // 输入序列
wire out; // 输出信号
// 实例化待测模块
detector_1101 d_1101 (
.clk(clk),
.reset(reset),
.in(in),
.out(out)
);
// 时钟信号生成
initial begin
clk = 0;
forever #(5) clk = ~clk; // 生成一个周期为10ns的时钟信号
end
// 复位信号和输入序列生成
initial begin
// 初始化
reset = 1;
in = 0;
// 复位
#(10);
reset = 0;
// 测试序列
#(10); in = 0; // 空闲
#(10); in = 1; // 开始发送1
#(10); in = 1; // 继续发送1，进入S11状态
#(10); in = 0; // 发送0，进入S110状态
#(10); in = 1; // 发送1，应该检测到1101序列，并输出高电平
#(10); in = 0; // 发送0，退出检测状态
#(10); in = 1; // 重新发送1，开始新的检测过程
#(10); in = 1; // 发送第二个1
#(10); in = 0; // 此时不会进入检测状态，因为没有完整的1101序列
#(10); in = 0; // 发送0，回到初始状态
// 完成测试
$stop;
end

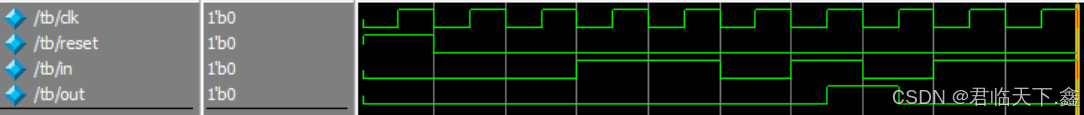

endmodule仿真结果：

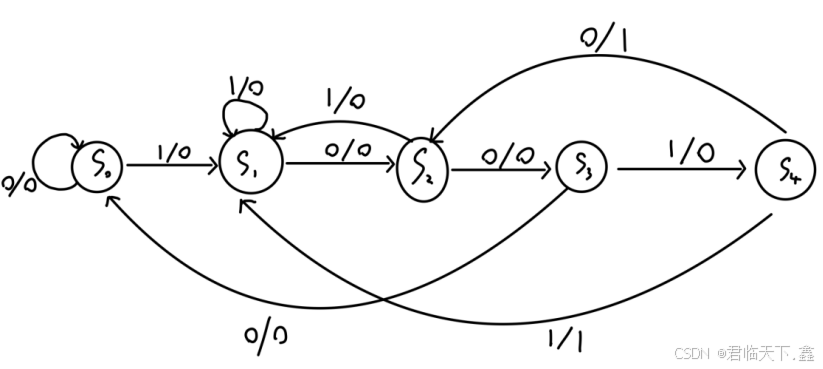

（六）1101 序列检测器（Mealy 型）
状态转移与输出逻辑代码实现：
module detector_1001(
input clk, // 时钟信号
input reset, // 复位信号
input in, // 输入信号
output reg detected // 输出信号，当检测到1001序列时为1
);
// 定义状态常量，模拟枚举类型
parameter S0 = 0, S1 = 1, S10 = 2, S100 = 3, DETECTED = 4;
// 声明表示当前状态和下一个状态的寄存器
reg [2:0] current_state, next_state;
// 状态转移和输出逻辑
always @(posedge clk or posedge reset) begin
if (reset) begin
current_state <= S0;
detected <= 0;
end else begin
current_state <= next_state;
end
end
// 确定下一个状态和输出
always @(*) begin
case(current_state)
S0: begin
if (in == 1) begin
next_state = S1;
detected = 0;
end else begin
next_state = S0;
detected = 0;
end
end
S1: begin
if (in == 0) begin
next_state = S10;
detected = 0;
end else begin
next_state = S1;
detected = 0;
end
end
S10: begin
if (in == 0) begin
next_state = S100;
detected = 0;
end else if (in == 1) begin
next_state = S1;
detected = 0;
end
end
S100: begin
if (in == 1) begin
next_state = DETECTED;
detected = 0;
end else if (in == 0) begin
next_state = S0;
detected = 0;
end
end
DETECTED: begin
if (in == 1) begin
next_state = S1;
detected = 1;
end else if (in == 0) begin
next_state = 10; // 这里疑似代码错误，可能应为S0，你可以根据实际情况确认
detected = 1;
end
end
default: begin
next_state = S0;
detected = 0;
end
endcase
end
endmodule测试平台搭建
`timescale 1ps / 1ps
module tb();
reg clk;
reg reset;
reg in;
wire detected;
// Instantiate the seq_detector module
detector_1001 d_1001 (
.clk(clk),
.reset(reset),
.in(in),
.detected(detected)
);
// Clock generation
initial begin
clk = 0;
forever begin
#5 clk = ~clk; // Generate a 10 MHz clock signal
end
end
// Test stimulus
initial begin
// Initialize signals
reset = 1;
in = 0;
#10 reset = 0; // Release reset
#10 in = 1;
#10 in = 0;
#10 in = 0;
#10 in = 1;
#10;
#10 in = 0;
#10 in = 1;
#10 in = 1;
#10 in = 0;
#10 in = 1;
#10;
#10 reset = 1; // Apply reset
#10 reset = 0; // Release reset
#10;
$stop; // Stop the simulation
end

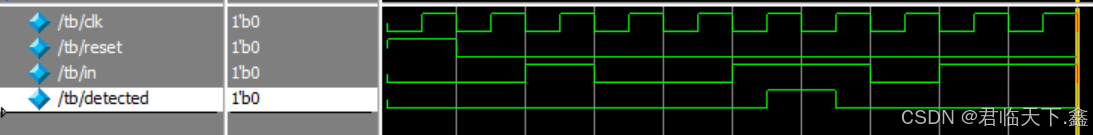

endmodule仿真结果：
