基于 Verilog 的多路复用显示驱动设计与测试：实践与探索

在数字电路设计的学习与实践中，Verilog 语言作为硬件描述的有力工具，被广泛应用于各类电路设计场景。今天，我们将深入探讨如何运用 Verilog 实现多路复用显示驱动的设计与测试，这不仅能加深对 Verilog 语言的理解，还能提升数字电路设计的实践能力。

一、实验目的

本次实验旨在回顾多路复用显示驱动电路的功能，通过 Verilog 语言实现各个模块的逻辑功能，学会在顶层模块中调用子模块，并掌握利用波形图分析实验结果的方法。这一系列目标的达成，有助于我们系统地掌握数字电路设计中从理论到实践的关键环节，为后续更复杂的电路设计打下坚实基础。

二、实验环境与工具

本次实验主要借助以下工具：

• Modelsim：作为强大的电路仿真软件，它能够对设计的电路进行功能验证和波形分析，帮助我们在实际硬件搭建前发现并解决潜在问题。
• Notepad++：一款便捷的文本编辑器，为编写 Verilog 代码提供了良好的环境，支持语法高亮和代码编辑辅助功能，提高编程效率。
• 笔记本电脑：作为运行 Modelsim 和 Notepad++ 的硬件平台，为整个实验提供计算和存储资源。

三、实验步骤详解

（一）理解实验所需模块功能

本次实验主要涉及以下几个关键模块功能：

1. 两位计数器：利用时钟脉冲信号实现两位计数器的功能，为后续模块提供计数结果。
2. 数码管动态驱动：根据计数器的结果动态控制数码管的显示，实现数字的动态展示。
3. 74LS153 选择器：将计数器的结果作为 74LS153 的选择信号，从四组数据中选择一组进行输出。
4. 74LS47 译码器：74LS47 芯片将输入信号加上预设值，把 BCD 码转换为驱动数码管显示的二进制代码。

（二）两位计数器模块设计

module binary_counter(clk, rst_n, counter);
    input clk,rst_n;
    output reg[1:0] counter;
    wire [1:0] D;
    assign D[0]=!counter[0];
    assign D[1]= counter[0] ^counter[1];
    always @ (posedge clk)
    begin
        if (rst_n==1'b0)
            counter <=2'b00 ;
        else
            counter <=D;
    end
endmodule

该模块通过时钟信号clk和复位信号rst_n控制计数器的运行。always块在时钟上升沿触发，当复位信号有效时，计数器清零；否则，根据逻辑表达式更新计数器的值。

（三）7 段数码管动态驱动模块设计

module driving(
    input [1:0] count,
    output reg [3:0] display
);
    always @(*)begin
        case ( count)
            2'b00: display ='b0001;
            2'b01: display ='b0010;
            2'b10: display = 'b0100;
            2'b11: display ='b1000;
        endcase
    end
endmodule

此模块根据输入的计数器值count，通过case语句选择对应的显示代码，实现对数码管显示位的动态控制。

（四）74LS153 模块

74LS153 模块的功能是根据选择信号从四组输入数据中选择一组输出。

module ls153 (
    input [1:0] S, //选择信号
    input [1:0] C0,
    input [1:0] C1,
    input [1:0] C2,
    input [1:0] C3,
    output reg [1:0] ans
);

always @ (*)
begin
    case (S)
        2'b00: ans = C0;
        2'b01: ans = C1;
        2'b10: ans = C2;
        2'b11: ans = C3;
    endcase
end

endmodule

（五）74LS47 模块设计

module 1s47 (
    input [1:0] ANS,
    output reg [6:0] result
);
    always @(*)
    begin
        case (ANS)
            2'b00: result = 7'b001 1001;
            2'b01: result = 7'b001 0010;
            2'b10: result = 7'b000 0010;
            2'b11: result =7'b111_1000;
        endcase
    end
endmodule

该模块接收输入信号ANS，通过case语句将其转换为驱动数码管显示的二进制代码，完成 BCD 码到显示代码的转换。

（六）顶层模块调用

module top (
    Clk,
    Rst_n,
    Display,
    Result,
    data0,
    data1,
    data2,
    data3
);
    input wire Clk;
    input wire Rst_n;
    input wire [1:0] data0;
    input wire [1:0] data1;
    input wire [1:0] data2;
    input wire [1:0] data3;
    output wire [3:0] Display;
    output wire [6:0] Result;
    wire [1:0] cont;
    wire [1:0] Ans;
    binary_counter b_c(
      .clk(Clk),
      .rst_n (Rst_n),
      .counter(cont)
    );
    driving dri(
      .count (cont),
      .display (Display)
    );
    1s153 mux8_2(
      .S (cont),
      .C0 (data0),
      .C1 (data1),
      .C2 (data2),
      .C3 (data3),
      .ans (Ans)
    );
    1s47 coding(
      .ANS (Ans),
      .result (Result)
    );
endmodule

顶层模块top将各个子模块连接起来，实现整个多路复用显示驱动系统的功能。通过实例化各个子模块，并正确连接它们的输入输出端口，使各个模块协同工作。

（七）编写顶层程序测试代码

`timescale 1 ps/ 1 ps
module mux4_tb;
    reg clk_sig;
    reg rst_n_sig;
    reg [1:0] Data0;
    reg [1:0] Data1;
    reg [1:0] Data2;
    reg [1:0] Data3;
    wire [3:0] Display;
    wire [6:0] Result;
    top mux4_inst(
      .Clk(clk_sig),
      .Rst_n(rst_n_sig),
      .data0 (Data0),
      .data1(Data1),
      .data2 (Data2),
      .data3 (Data3),
      .Display (Display),
      .Result (Result)
    );
always
    #10 clk_sig = ~clk_sig;
initial
    begin
        clk_sig = 1'b0;
        rst_n_sig = 0;
        Data0 = 2'b00;
        Data1 = 2'b01;
        Data2 = 2'b10;
        Data3 = 2'b11;
        #30 rst_n_sig = 1;
        #100;
        $stop;
    end
endmodule

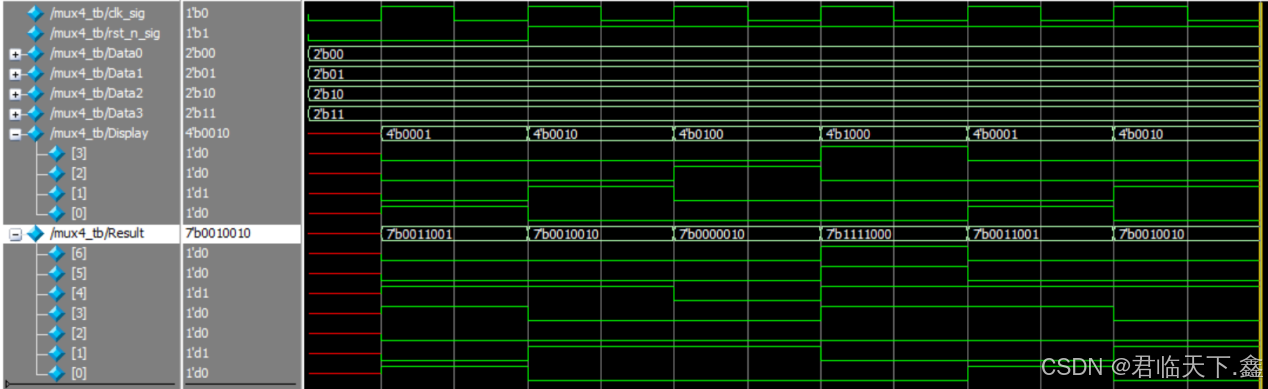

四 Modelsim 仿真结果波形分析

通过 Modelsim 进行仿真，得到的波形图展示了各个信号的变化情况。从波形图中可以观察到，时钟信号clk_sig、复位信号rst_n_sig以及输入数据Data0 - Data3按照设定的规则变化，输出的Display和Result信号也符合预期，这表明整个多路复用显示驱动系统的设计和实现是正确的。
